1-10-3 導軌無側向固定螺釘的安裝
在無固定螺釘的安裝例中為確保從動側導軌與基準側導軌間的平行度，導軌可依下列所示安裝，而滑塊的安裝則
與前述範例相同。
虎鉗夾緊法
先使用裝配螺絲將導軌底部基準面大概固定於床
台底部裝配面，再用虎鉗將導軌側邊基準面逼緊
床台側邊裝配面，以確定導軌位置後，使用扭力
板手，以一定的扭力按順序鎖緊固定螺絲，將導
軌底部基準面逼緊床台底部裝配面。
(1) 基準側導軌的安裝
(3) 滑塊安裝
使用裝配螺絲將承載平台大概固定於滑塊上。
使用固定螺絲，將滑塊側邊基準面緊固於平台側邊
裝配面上，以確定滑塊位置。
鎖緊裝配螺絲將承載平台按1
～
4對角線順序緊固於
滑塊上。
基準側從動側
床台
滑塊固定螺釘
平台
G99TS03-1803
14
(b)(a)
(b)(a)
(b)(a)

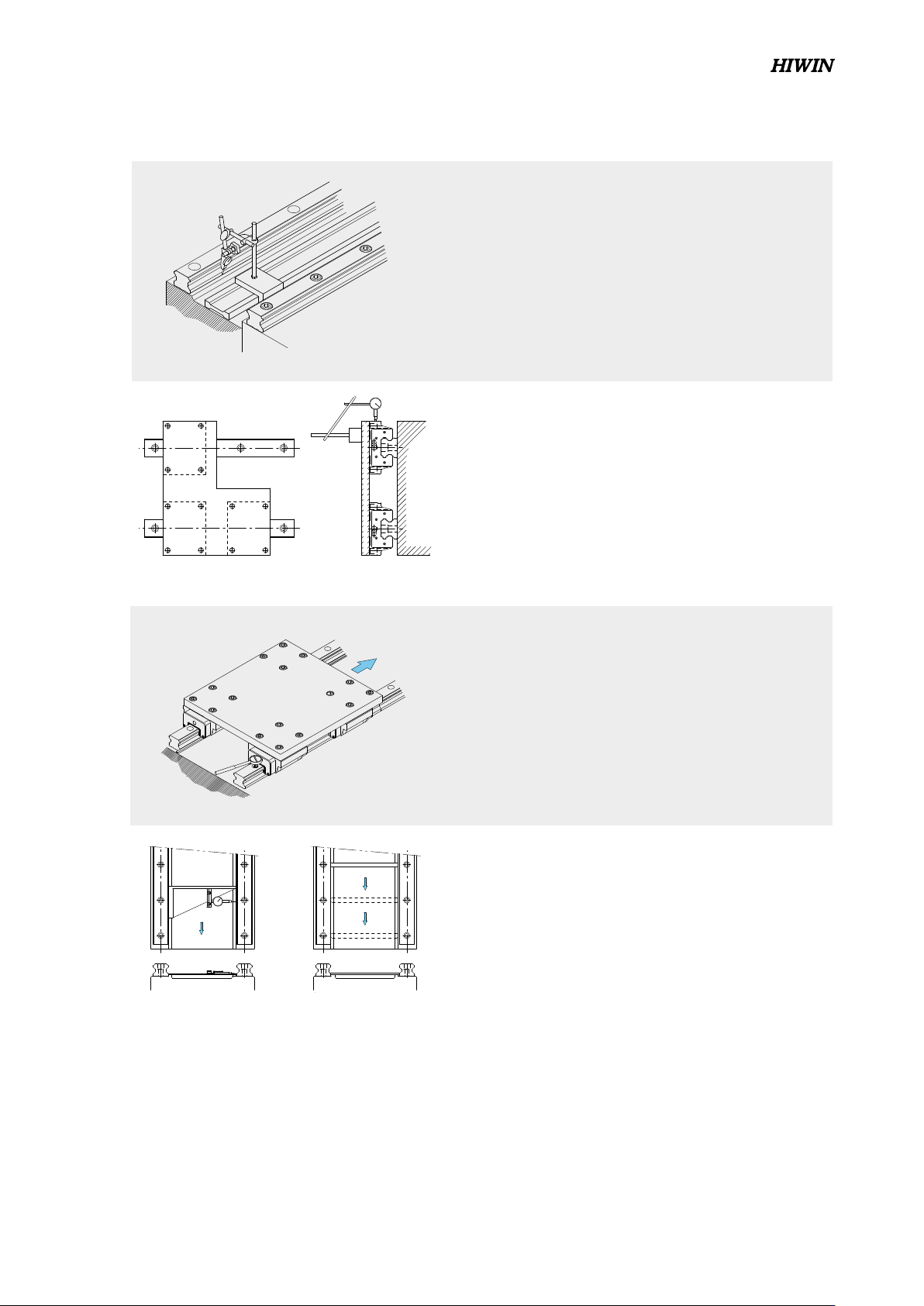

(2) 從動側導軌的安裝
直線塊規法
將直線塊規置於兩支導軌間，使用千分量表校準直線
塊規，使之與基準側導軌之側邊基準面平行，再依直
線塊規校準從動側導軌，從導軌的一端開始校準並依
序以特定的扭力鎖緊裝配螺絲。
移動平台法
將基準側兩個滑塊固定在一個測定平台上，而從動側
只裝上一個滑塊，其導軌與滑塊都尚未緊固於床台與
平台，使用附於從動側滑塊頂面千分量表，量測從動
側滑塊的側基準面，從導軌的一端開始校準並依序以
特定的扭力鎖緊裝配螺絲。
仿效基準側導軌法
將基準側線軌的兩個滑塊及從動側線軌其中一個滑塊
固定於平台，再將從動側的導軌及其另一個滑塊約
略分別固定於床台及平台，以基準側導軌為準移動平
台，從導軌一端開始，邊確認從動側直線導軌的滾動
阻力，邊依序以特定的扭力鎖緊裝配螺絲。
專用工具法
使用專用工具確定從動側導軌的位置，並依序以特定
的扭力鎖緊裝配螺絲。
(b)(a)
Subsidiary
guide
Master
guide
Master
guide
Subsidiary
guide
從動側基準側從動側基準側
基準側
從動側
G99TS03-1803
15

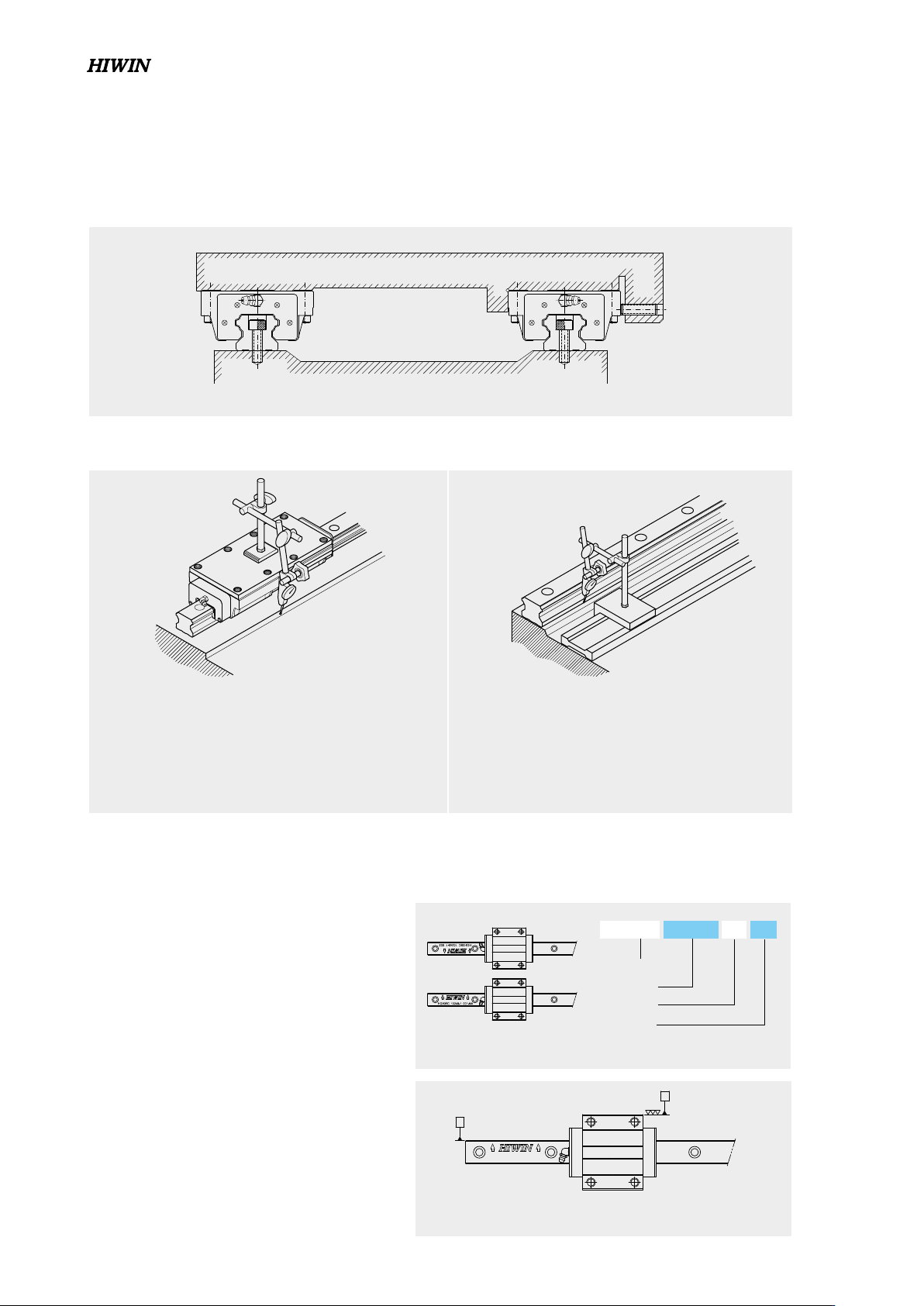

1-10-4 導軌無側向定位裝配面的安裝
在無側向定位裝配面的安裝例中為確保從動側導軌與基準側導軌間的平行度，導軌可依下列所示安裝，而滑塊的
安裝則與前述範例相同。
(2) 從動側導軌的安裝
與無側向固定螺釘安裝例所列的方法相同。
(1) 基準側導軌的安裝
假基準面法
使用兩個滑塊緊密接合固定於測定用平
板，依床台導軌裝配附近的基準面為準，
使用千分量表校準基準側導軌之側邊基準
面，從導軌的一端開始校準並依序以特定
的扭力鎖緊裝配螺絲。
直線塊規法
依直線塊規，使用千分量表校準基準側導
軌之側邊基準面，從導軌的一端開始校準
並依序以特定的扭力鎖緊裝配螺絲。
1-10-5 直線導軌安裝注意事項
1. 直線導 軌產品 在出貨 前，均塗抹適量的防鏽
油，安裝使用前請先擦拭導軌的防鏽油，才可
移動滑塊。
2. 確認基準軌與從動軌：當非互換型直線導軌配
對使用時，需注意基準軌與從動軌之差異。基
準軌側邊基準面精度較從動軌高，可作為床台
安裝承靠面。基準軌上有刻上MA之記號。而
且，雙軌配對使用時，基準軌編號為奇數，而
從動軌之導軌編號為偶數，安裝時請依照符號
的指示，按順序進行安裝(例如：001與002配
對、003與004配對…)，如圖一所示。如為多軌
安裝，請以此類推。
滑塊
導軌
夾軌
滑塊
導軌
夾軌
HGH35C10249-1001-MA
B
D
G
位置錯開
基準側
基準側
端面未緊密貼合
端面未緊密貼合
HGH35C 10249-1 001 MA
規格
生管號
導軌號碼
基準軌代號
(圖一)
(
圖二)
(
圖三)
(
圖四)
(
圖五)
從動軌
基準軌
滑塊
導軌
夾軌
滑塊
導軌
夾軌
HGH35C10249-1001-MA
B
D
G
位置錯開
基準側
基準側
端面未緊密貼合
端面未緊密貼合
HGH35C 10249-1 001 MA
規格
生管號
導軌號碼
基準軌代號
(圖一)
(
圖二)
(
圖三)
(
圖四)
(
圖五)
從動軌
基準軌
3. 確認安裝基準面：導軌基準面為HIWIN字樣旁箭
頭所指的側邊平面(B)；而滑塊基準面則為經過
研磨的光滑表面(D)。(如圖二)
基準側從動側
床台
滑塊固定螺釘
平台
G99TS03-1803
