QR 系列 靜音式滾柱型直線導軌 2 - 1 0 -6 預 壓力 預壓力是預先給與滾柱負荷力，亦即加大滾柱直徑，利用滾柱與 滾道之間負向間隙給與預壓，此舉能提高直線導 軌剛性及消除間隙。 QR 系列直線導軌提供下列三種標準預壓。 預壓等級 標 記 預壓力 適用範圍 輕預壓 Z0 0.02C~ 0.04 C 負 荷方向固定且衝擊 小 ， 精度要求 低 。 中預壓 Z A 0.07C~0.09C 剛性需求且輕負 荷 ， 高精度要求 。 重預…
表格2-10-8 單出件精度表
(2) 互換性直線導軌精度
單位；mm
型號
QR - 20
精度等級
高級 精密級
(H) (P)
高度H的容許尺寸誤差 ± 0.03 ± 0.015
寬度N 的容許尺寸誤差 ± 0.03 ± 0.015
成對高度H的相互誤差 0.01 0.006
成對寬度N的相互誤差 0.01 0.006
滑塊C面對導軌A面的行走平行度 行走平行度 (見表格2-10-11)
滑塊D面對導軌B面的行走平行度 行走平行度 (見表格2-10-11)
型號
QR - 25, 30, 35
精度等級
高級 精密級
(H) (P)
高度H的容許尺寸誤差 ± 0.04 ± 0.02
寬度N 的容許尺寸誤差 ± 0.04 ± 0.02
成對高度H的相互誤差 0.015 0.007
成對寬度N的相互誤差 0.015 0.007
滑塊C面對導軌A面的行走平行度 行走平行度 (見表格2-10-11)
滑塊D面對導軌B面的行走平行度 行走平行度 (見表格2-10-11)
型號
QR - 45
精度等級
高級 精密級
(H) (P)
高度H的容許尺寸誤差 ± 0.05 ± 0.025
寬度N 的容許尺寸誤差 ± 0.05 ± 0.025
成對高度H的相互誤差 0.015 0.007
成對寬度N的相互誤差 0.02 0.01
滑塊C面對導軌A面的行走平行度 行走平行度 (見表格2-10-11)
滑塊D面對導軌B面的行走平行度 行走平行度 (見表格2-10-11)
表格2-10-9 單出件精度表
表格2-10-10 單出件精度表
單位；mm
單位；mm
G99TS03-1803
169
QR系列
靜音式滾柱型直線導軌
2-10-6 預壓力
預壓力是預先給與滾柱負荷力，亦即加大滾柱直徑，利用滾柱與滾道之間負向間隙給與預壓，此舉能提高直線導
軌剛性及消除間隙。QR系列直線導軌提供下列三種標準預壓。
預壓等級 標記 預壓力 適用範圍
輕預壓 Z0 0.02C~ 0.04C 負荷方向固定且衝擊小，精度要求低。
中預壓 ZA 0.07C~0.09C 剛性需求且輕負荷，高精度要求。
重預壓 ZB 0.12C~ 0.14C 高剛性需求，且有振動與衝擊之使用環境。
表格2-10-12 預壓等級
導軌長度 (mm)
精度等級 (µm)
H P SP UP
~ 100 7 3 2 2
100 ~ 200 9 4 2 2
200 ~ 300 10 5 3 2
300 ~ 500 12 6 3 2
500 ~ 700 13 7 4 2
700 ~ 900 15 8 5 3
900 ~ 1,100 16 9 6 3
1,100 ~ 1,500 18 11 7 4
1,500 ~ 1,900 20 13 8 4
1,900 ~ 2,500 22 15 10 5
2,500 ~ 3,100 25 18 11 6
3,100 ~ 3,600 27 20 14 7
3,600 ~ 4,000 28 21 15 7
表格2-10-11 行走平行度精度
註： 1. 預壓力中C為動額定負荷
(3) 行走平行度精度
右圖為直線導軌不同預壓條件下之剛性表現、摩
擦阻力與使用壽命關係圖，客戶可依設備剛性與
使用壽命需求選用適當的預壓等級，但小規格建
議選用中預壓以下預壓，以避免預壓選用過重而
降低其壽命。
Rigidity
Friction
Life
ZBZAZ0
剛性表現
摩擦阻力
使用壽命
G99TS03-1803
170
表格2-10-13
2-10-7 防塵配備

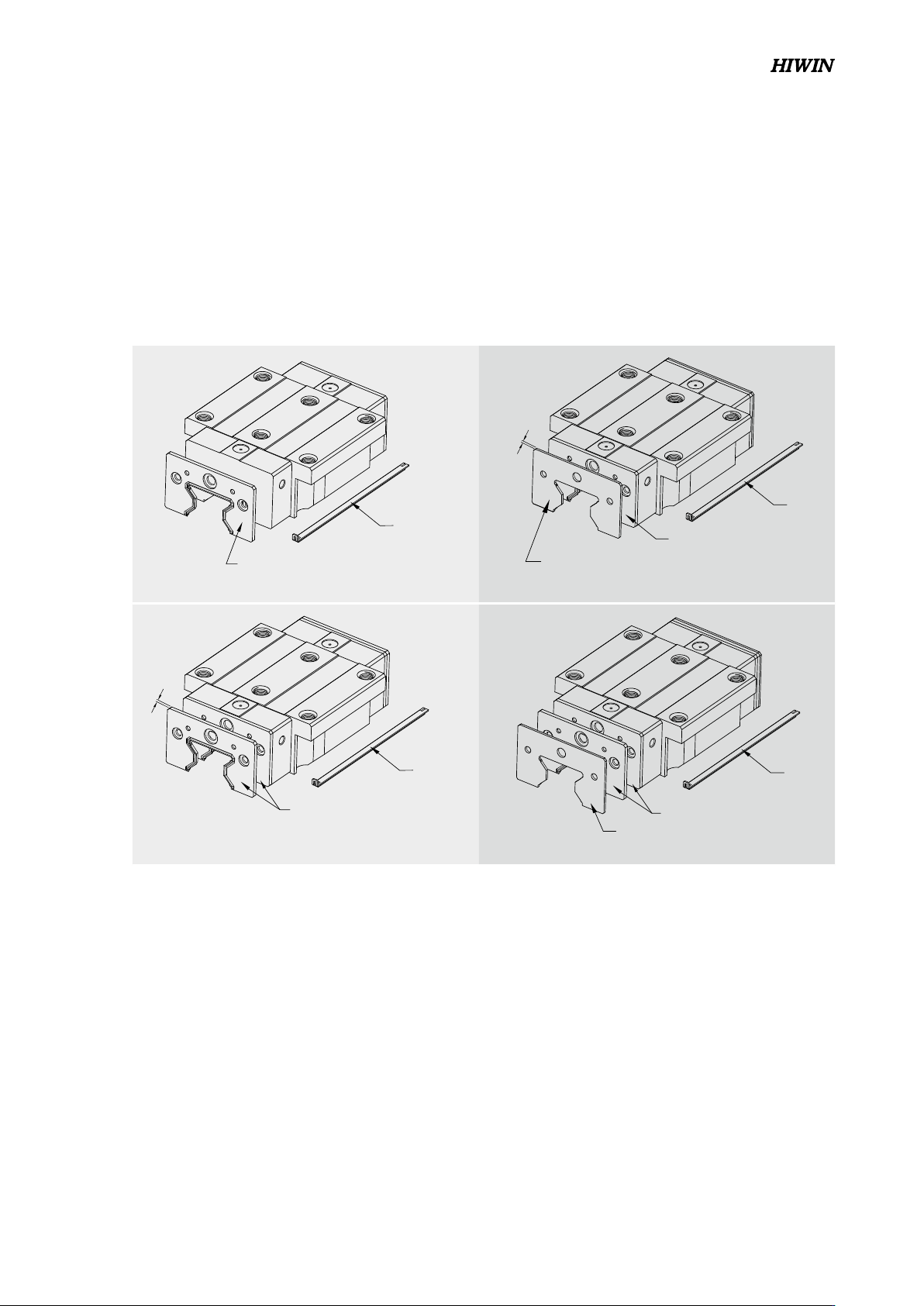

(1) 標準防塵配備代碼
若有下列防塵配件需求時，請於產品型號後面加註代碼。
t2
t1
t2
t1
金屬刮板
刮油片
刮油片
防塵片
防塵片
防塵片
防塵片
刮油片
金屬刮板
刮油片
無記號為標準防塵配備(刮油片+防塵片)
KK (雙刮油片+金屬刮板+防塵片)DD (雙刮油片+防塵片)
ZZ (刮油片+金屬刮板+防塵片)
