QR系列
靜音式滾柱型直線導軌
2-10-6 預壓力
預壓力是預先給與滾柱負荷力，亦即加大滾柱直徑，利用滾柱與滾道之間負向間隙給與預壓，此舉能提高直線導
軌剛性及消除間隙。QR系列直線導軌提供下列三種標準預壓。
預壓等級 標記 預壓力 適用範圍
輕預壓 Z0 0.02C~ 0.04C 負荷方向固定且衝擊小，精度要求低。
中預壓 ZA 0.07C~0.09C 剛性需求且輕負荷，高精度要求。
重預壓 ZB 0.12C~ 0.14C 高剛性需求，且有振動與衝擊之使用環境。
表格2-10-12 預壓等級
導軌長度 (mm)
精度等級 (µm)
H P SP UP
~ 100 7 3 2 2
100 ~ 200 9 4 2 2
200 ~ 300 10 5 3 2
300 ~ 500 12 6 3 2
500 ~ 700 13 7 4 2
700 ~ 900 15 8 5 3
900 ~ 1,100 16 9 6 3
1,100 ~ 1,500 18 11 7 4
1,500 ~ 1,900 20 13 8 4
1,900 ~ 2,500 22 15 10 5
2,500 ~ 3,100 25 18 11 6
3,100 ~ 3,600 27 20 14 7
3,600 ~ 4,000 28 21 15 7
表格2-10-11 行走平行度精度
註： 1. 預壓力中C為動額定負荷
(3) 行走平行度精度
右圖為直線導軌不同預壓條件下之剛性表現、摩
擦阻力與使用壽命關係圖，客戶可依設備剛性與
使用壽命需求選用適當的預壓等級，但小規格建
議選用中預壓以下預壓，以避免預壓選用過重而
降低其壽命。
Rigidity
Friction
Life
ZBZAZ0
剛性表現
摩擦阻力
使用壽命
G99TS03-1803
170
表格2-10-13
2-10-7 防塵配備
(1) 標準防塵配備代碼
若有下列防塵配件需求時，請於產品型號後面加註代碼。
t2
t1
t2
t1
金屬刮板
刮油片
刮油片
防塵片
防塵片
防塵片
防塵片
刮油片
金屬刮板
刮油片
無記號為標準防塵配備(刮油片+防塵片)
KK (雙刮油片+金屬刮板+防塵片)DD (雙刮油片+防塵片)
ZZ (刮油片+金屬刮板+防塵片)
G99TS03-1803
171
QR系列
靜音式滾柱型直線導軌
●
雙刮油片
加倍刮屑效果，即使在重切削加工環境中，異物完全被排除於滑塊外。
規格
厚度 (t1)
規格
厚度 (t1)
(mm) (mm)
QR 20 ES 2.2 QR 35 ES 2.5
QR 25 ES 2.2 QR 45 ES 3.6
QR 30 ES 2.4
(2) 防塵配備說明
●
刮油片及底部防塵片
阻止加工鐵屑或塵粒進入滑塊裏面，破壞珠道表面而降低直線導軌壽命。
●
金屬刮板
可隔離高溫鐵屑或加工火花，並排除大體積雜質。
規格
厚度 (t2)
規格
厚度 (t2)
(mm) (mm)
QR 20 SC 1.0 QR 35 SC 1.5
QR 25 SC 1.0 QR 45 SC 1.5
QR 30 SC 1.5
表格2-10-15 金屬刮板
表格2-10-16 滑塊總長度
表格2-10-14 刮油片
規格
滑塊總長度 (L)
SS ZZ DD KK
QR20C 86.0 (88.4) 88.0 (92.4) 90.4 (92.8) 92.4 (96.8)
QR25C 97.7 (101.5) 99.9 (105.9) 102.3 (105.9) 104.3 (110.3)
QR25H 112.9 (116.5) 114.9 (120.9) 117.3 (120.9) 119.3 (125.3)
QR30C 109.8 (113.4) 112.8 (118.8) 114.6 (118.2) 117.6 (123.6)
QR30H 131.8 (135.4) 134.8 (140.8) 136.6 (140.2) 139.6 (145.6)
QR35C 124.0 (129.4) 127.0 (135.0) 129.0 (134.4) 132.0 (140.0)
QR35H 151.5 (156.9) 154.5 (162.5) 156.5 (161.9) 159.5
(167.5)
QR45C 153.2 (156.4) 156.2 (164.2) 160.4 (163.6) 163.4 (171.4)
QR45H 187.0 (190.2) 190.0 (198.0) 194.2 (197.4) 197.2 (205.2)

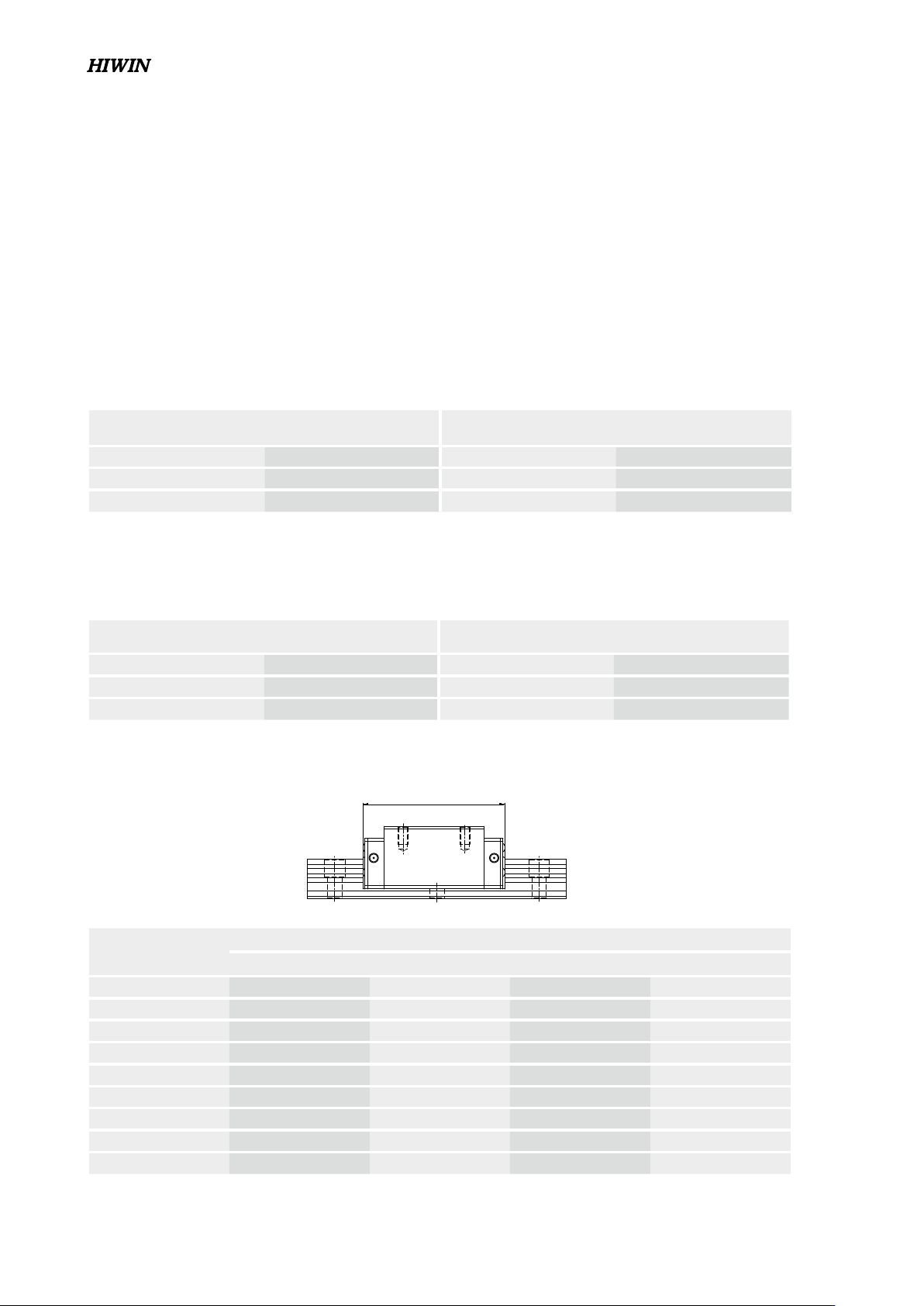

(3) 各防塵代碼之滑塊總長度
單位：mm
註 : ( )為滑塊最大長度，包含螺絲、刮油片唇部等。
L
