HG系列
重負荷型滾珠直線導軌

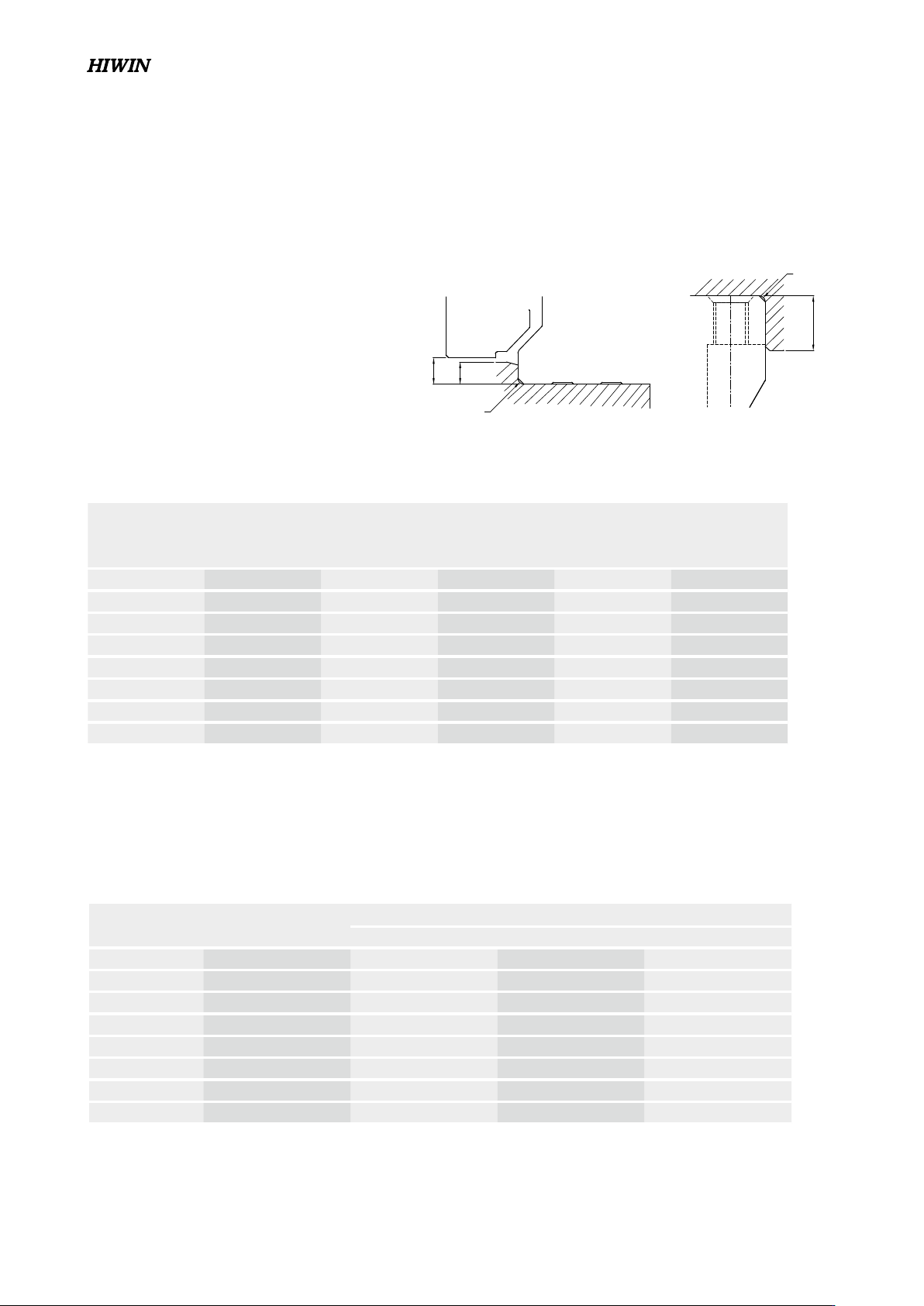

2-1-11 安裝注意事項
(1) 安裝面肩部高度及倒角
安裝直線導軌時必須注意安裝面肩部的狀況是否適
當，如倒角過大，凸出的地方易造成直線導軌精度
不良，而高度過高則會干涉滑塊。故如果能依照建
議要求安裝面肩部，安裝精度不良即可排除。
滑塊
滑塊
導軌
規格
導軌端最大
圓角半徑
滑塊端最大
圓角半徑
導軌端
肩部高度
滑塊端
肩部高度
滑塊的
運行淨高
r
1
(mm) r
2
(mm) E
1
(mm) E
2
(mm) H
1
(mm)
HG15 0.5 0.5 3.0 4.0 4.3
HG20 0.5 0.5 3.5 5.0 4.6
HG25 1.0 1.0 5.0 5.0 5.5
HG30 1.0 1.0 5.0 5.0 6.0
HG35 1.0 1.0 6.0 6.0 7.5
HG45 1.0 1.0 8.0 8.0 9.5
HG55 1.5 1.5 10.0 10.0 13.0
HG65 1.5 1.5 10.0 10.0 15.0
表格2-1-23 肩部高度及倒角
(2) 導軌裝配螺絲之扭力值
安裝導軌時是否鎖緊貼平基準面影響直線導軌精度甚劇，因此為達到每顆螺絲都能鎖緊的目的，建議使用下列扭力
值鎖裝配螺絲。
表格2-1-24 扭力值
規格 螺絲規格
扭力值 N-cm (kgf-cm)
鐵件材質 鑄件材質 鋁合金材質
HG 15 M4×0.7P×16L 392(40) 274(28) 206(21)
HG 20 M5×0.8P×16L 883(90) 588(60) 441(45)
HG 25 M6×1P×20L 1373(140) 921(94) 686(70)
HG 30 M8×1.25P×25L 3041(310) 2010(205) 1470(150)
HG 35 M8×1.25P×25L 3041(310) 2010(205) 1470(150)
HG 45 M12×1.75P×35L 11772(1200) 7840(800) 5880(600)
HG 55 M14×2P×45L 15696(1600) 10500(1100) 7840(800)
HG 65 M16×2P×50L 19620(2000) 13100(1350) 9800(1000)
r
2
E
2
r
1
E
1
H
1
G99TS03-1803
34
項 目 HG15 HG20 HG25 HG30 HG35 HG45 HG55 HG65
標 準 長 度L(n)
160(3) 220(4) 220(4) 280(4) 280(4) 570(6) 780(7) 1,270(9)
220(4) 280(5) 280(5) 440(6) 440(6) 885(9) 1,020(9) 1,570(11)
280(5) 340(6) 340(6) 600(8) 600(8) 1,200(12) 1,260(11) 2,020(14)
340(6) 460(8) 460(8) 760(10) 760(10) 1,620(16) 1,500(13) 2,620(18)
460(8) 640(11) 640(11) 1,000(13) 1,000(13) 2,040(20) 1,980(17)
640(11) 820(14) 820(14) 1,640(21) 1,640(21) 2,460(24) 2,580(22)
820(14) 1,000(17) 1,
000(17) 2,040(26) 2,040(26) 2,985(29) 2,940(25)
1,240(21) 1,240(21) 2,520(32) 2,520(32)
1,600(27) 3,000(38) 3,000(38)
間距(P) 60 60 60 80 80 105 120 150
標準端距 (E
s
) 20 20 20 20 20 22.5 30 35
標準端距最大長度 4,000(67) 4,000(67) 4,000(67) 3,960(50) 3,960(50) 3,930(38) 3,900(33) 3,970(27)
最大長度 4,000 4,000 4,000 4,000 4,000 4,000 4,000 4,000
表格2-1-25 軌道長度
L :
導軌總長 (mm)
n :
螺栓孔數
P :
螺栓孔間距離 (mm)
E :
螺栓孔至端面距離 (mm)

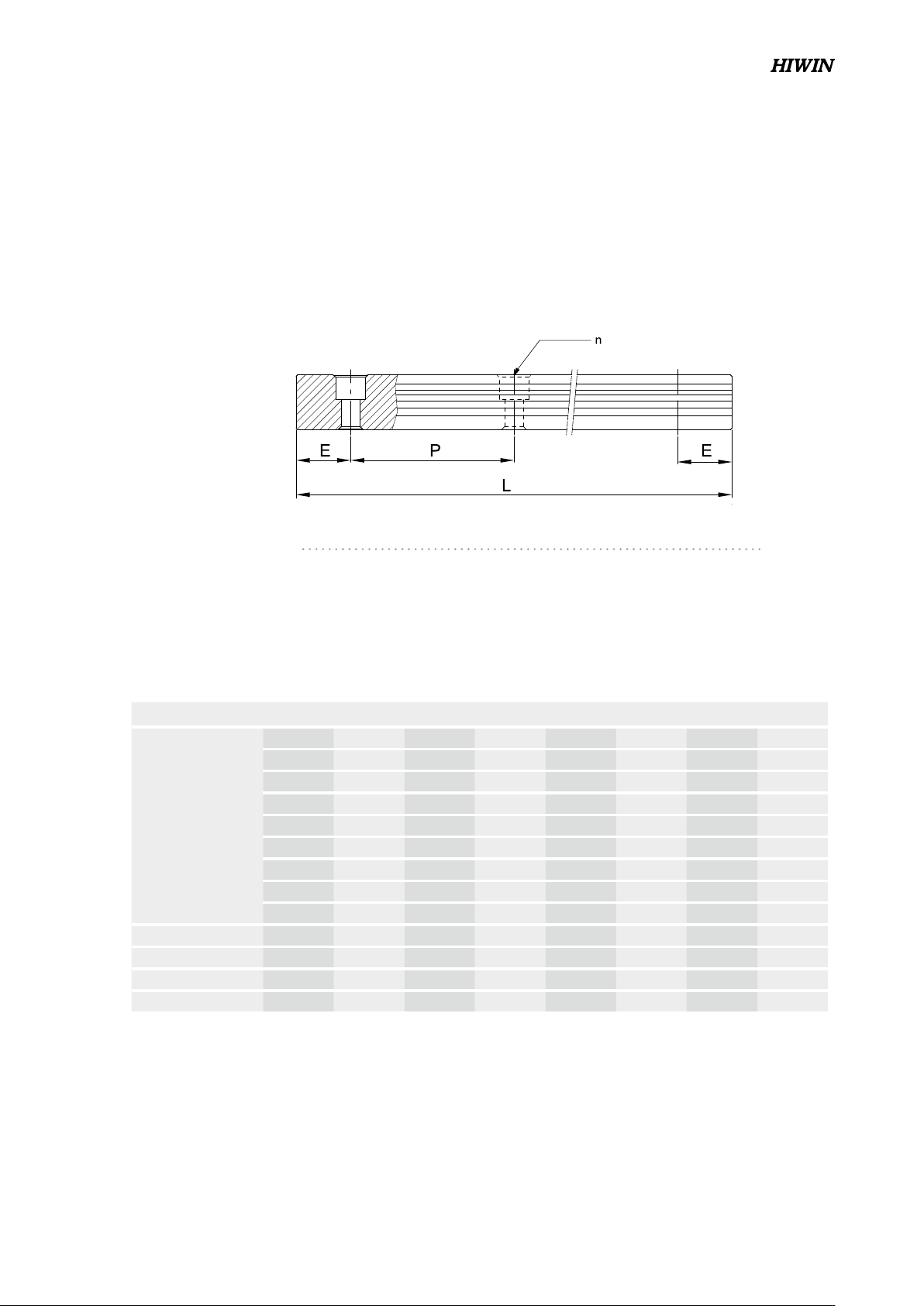

2-1-12 單支導軌標準長度及最大長度
Eq.2.1
=(n-1)
L
P + 2
x
x
E
HIWIN 備有導軌標準長度庫存供應客戶需求。若客戶訂購非標準長度導軌時，端面距離E的尺寸最好不要大於
1/2P，防止因E的尺寸過大導致導軌裝配後端部的不穩定，而降低直線導軌的精度。
單位：mm
註：1. 一般導軌E尺寸公差為
0.5~-0.5 mm
，導軌接牙件端距E尺寸公差較嚴格為
0~-0.3 mm
。
2. 標準端距最大長度是指左、右端距皆為標準端距之導軌最大長度。
3. 若客戶需要不同的E尺寸，請與HIWIN聯絡。
(固定螺栓孔數)
G99TS03-1803
35
HG系列
重負荷型滾珠直線導軌
P
N
H
h
E
Ød
W
B
T
4-Mxl
ØD
G
L
E
C
K
1
L
1
K
2
H
3
H
2
H
R
H
1
B
1
W
R

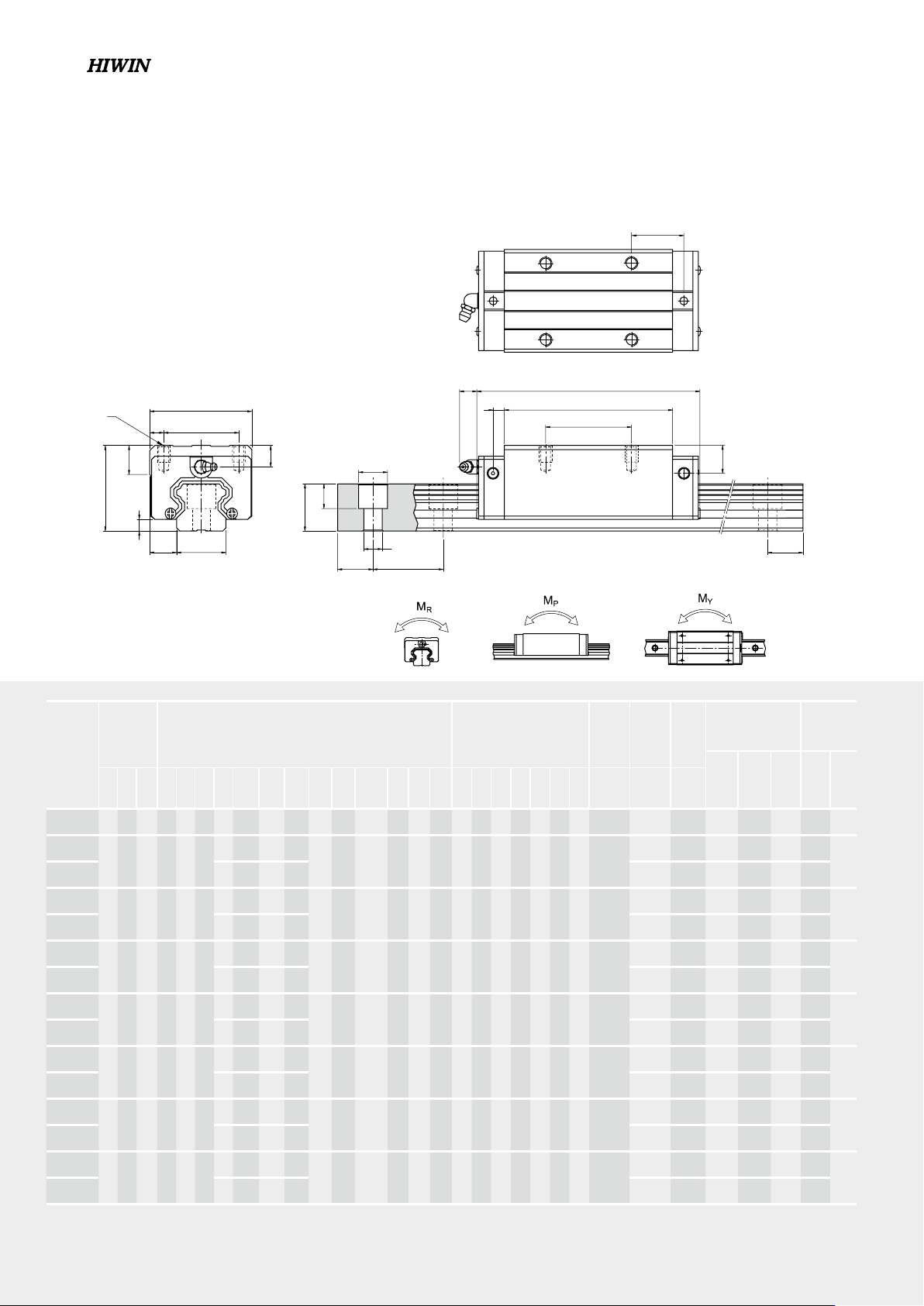

(1) HGH-CA / HGH-HA
註 : 1 kgf = 9.81 N
2-1-13 HG系列直線導軌尺寸表
型號
組件尺寸
(mm)
滑塊尺寸 (mm) 導軌尺寸 (mm)
導軌的
固定螺
栓尺寸
基本
動額
定負荷
基本
靜額
定負荷
容許靜力矩 重量
M
R
kN-m
M
P
kN-m
M
Y
kN-m
滑塊
kg
導軌
kg/m
H
H
1
N W B B
1
C L
1
L
K
1
K
2
G Mxl T H
2
H
3
W
R
H
R
D h d P E (mm) C(kN) C
0
(kN)
HGH 15CA
28 4.3 9.5 34 26 4 26 39.4 61.4 10 4.85 5.3 M4x5 6 7.95 7.7 15 15 7.5 5.3 4.5 60 20 M4x16
14.7
23.47 0.12 0.10 0.10
0.18 1.45
HGH 20CA
30 4.6 12 44 32 6
36 50.5 77.5 12.25
6 12 M5x6 8 6 6 20 17.5 9.5 8.5 6 60 20 M5x16
27.1
36.68 0.27 0.20 0.20
0.30
2.21
HGH 20HA
50 65.2 92.2 12.6
32.7
47.96 0.35 0.35 0.35
0.39
HGH 25CA
40 5.5 12.5 48 35 6.5
35 58 84 15.7
6 12 M6x8 8 10 9 23 22 11 9 7 60 20 M6x20
34.9
52.82 0.42 0.33 0.33
0.51
3.21
HGH 25HA
50 78.6 104.6 18.5
42.2
69.07 0.56 0.57 0.57
0.69
HGH 30CA
45 6 16 60 40 10
40 70 97.4 20.25
6 12 M8x10 8.5 9.5 13.8 28 26 14 12 9 80 20 M8x25
48.5
71.87 0.66 0.53 0.53
0.88
4.47
HGH 30HA
60 93 120.4 21.75
58.6
93.99 0.88 0.92 0.92
1.16
HGH 35CA
55 7.5 18 70 50 10
50 80 112.4 20.6
7 12 M8x12 10.2 16 19.6 34 29 14 12 9 80 20 M8x25
64.6
93.88 1.16 0.81 0.81
1.45
6.30
HGH 3
5HA
72 105.8 138.2 22.5
77.9
122.77 1.54 1.40 1.40
1.92
HGH 45CA
70 9.5 20.5 86 60 13
60 97 139.4 23
10 12.9 M10x17 16 18.5 30.5 45 38 20 17 14 105 22.5 M12x35
103.8
146.71 1.98 1.55 1.55
2.73
10.41
HGH 45HA
80 128.8 171.2 28.9
125.3
191.85 2.63 2.68 2.68
3.61
HGH 55CA
80 13 23.5 100 75 12.5
75 117.7 166.7 27.35
11 12.9 M12x18 17.5 22 29 53 44 23 20 16 120 30 M14x45
153.2
211.23 3.69 2.64 2.64
4.17
15.08
HGH 55HA
95 155.8 204.8 36.4
184.9
276.23 4.88 4.57 4.57
5.49
HGH 65CA
90 15 31.5 126 76 25
70 144.2 200.2 43.1
14 12.9
M16x20
25 15 15 63 53 26 22 18 150 35 M16x50
213.2
287.48 6.65 4.27 4.27
7.0 0
21.18
HGH 65HA
120 203.6 259.6 47.8
277.8
420.17 9.38 7.38 7.38
9.82
