E2型式
自潤型直線導軌
(3) RG 系列
V
(4) QH 系列
T
L
V
H
W
型號
E2 自潤模組尺寸
W H T V
L
SS ZZ DD KK
RG15C
33.0 19.2 12.5 3.5 84.0 (85.2) 86.0 (88.2) 88.4 (89.6) 90.4 (92.6)
RG20C
43.4 24.2 12.5 3.5
102 (103.2) 104.0 (106.2) 106.4 (107.6) 108.4 (110.6)
RG20H
122 (123.2) 124.0 (126.2) 126.4 (127.6) 128.4 (130.6)
RG25C
46.8 29.2
13.5
3.5
114.9 (116.7) 116.9 (119.9) 119.3 (121.1) 121.3 (124.3)
RG25H 131.4 (133.2) 133.4 (136.4) 135.8 (137.6) 137.8 (140.8)
RG30C
58.8 34.9 13.5 3.5
126.8 (128.6) 129.8 (132.8) 131.6 (133.4) 134.6 (137.6)
RG30H 148.8 (150.6) 151.8 (154.8) 153.6 (155.4) 156.6 (159.6)
RG35C
68.8 40.3 13.5 3.5
141 (143.7) 144.0 (148.0) 146.0 (148.7) 149.0 (153.0)
RG35H 168.5 (171.2) 171.5 (175.5) 173.5 (176.2) 176.5 (180.5)
RG45C
83.8 50.2 16.0 4.5
173.7 (175.3) 176.7 (180.7) 180.9 (182.5) 183.9 (187.9)
RG45H 207.5 (209.1) 210.5 (214.5) 214.7 (216.3) 217.7 (221.7)
RG55C
97.6 58.4 16.0 4.5
204.2 (205.8) 207.2 (211.2) 211.4 (213) 214.4 (218.4)
RG55H 252.5 (25 4.1) 255.5 (259.5) 259.7 (261.3) 262.7 (266.7)
RG65C
121.7 76.1
16.0
4.5
252.5 (254.5) 255.5 (260.5) 261.3 (263.3) 264.3 (269.3)
RG65H 315.5 (317.5) 318.5 (323.5) 324.3 (326.3) 327.3 (332.3)
型號
E2 自潤模組尺寸
W H T V
L
SS ZZ DD KK
QH15C 32.4 19.5 12.5 3.0 75.4 (75.6) 82.2 (82.7) 82.0 (82.2) 88.8 (89.3)
QH20C
43.0 24.4 13.5 3.5
93.1 (94.2) 97.2 (98.5) 98.1 (99.2) 102.2 (103.5)
QH20H 107.8 (108.9) 111.9 (113.2) 112.8 (113.9) 116.9 (118.2)
QH25C
46.4 29.5 13.5 3.5
100.2 (101.5) 104.7 (106.0) 105.2 (106.5) 109.7 (111.0)
QH25H 120.8 (122.1) 125.3 (126.6) 125.8 (127.1) 130.3 (131.6)
QH30C
58.0 35.0 13.5 3.5
112.9 (113.9) 120.1 (121.4) 120.3 (121.3) 127.5 (128.8)
QH30H 135.9 (136.9) 143.1 (144.4) 143.3 (144.3) 150.5 (151.8)
QH35C
68.0 38.5 16.0 3.5
129.3 (129.7) 133.5 (134.0) 134.3 (134.7) 138.5 (139.0)
QH35H 155.1 (155.5) 159.3 (159.8) 160.1 (160.5) 164.3 (164.8)
QH45C
82.0 49.0 16.0 4.5
158.3 (158.3) 163.7 (163.7) 165.5 (165.5) 170.9 (170.9)
QH45H 190.1 (190.1) 195.5 (195.5) 197.3 (197.3) 202.7 (202.7)
註 : ( )為滑塊最大長度，包含螺絲、刮油片唇部等。
註 : ( )為滑塊最大長度，包含螺絲、刮油片唇部等。
G99TS03-1803
182
型號
E2 自潤模組尺寸
W H T V
L
SS ZZ DD KK
QR 20C
43.4 24.2 12.5 3.5 102.0 (103.2) 104.0 (106.2) 106.4 (107.6) 108.4 (110.6)
QR 25C
46.8 29.2 13.5 3.5
114.9 (116.7) 116.9 (119.9) 119.3 (121.1) 121.3 (124.3)
QR 25H
129.9 (131.7) 131.9 (134.9) 134.3 (136.1) 136.3 (139.3)
QR 30C
58.8 34.9
13.5
3.5
126.8 (128.6) 129.8 (132.8) 131.6 (133.4) 134.6 (137.6)
QR 30H
148.8 (150.6) 151.5 (154.8) 153.6 (155.4) 156.6 (159.6)
QR 35C
68.8 40.3 13.5 3.5
141.0 (143.7) 144.0 (148.0) 146.0 (148.7) 149.0 (153.0)
QR 35H
168.5 (171.2) 171.5 (175.5) 173.5 (176.2) 176.5 (180.5)
QR 45C
83.8 50.2
16.0
4.5
173.7 (175.3) 176.7 (180.7) 180.9 (182.5) 183.9 (187.9)
QR 45H
207.5 (209.1) 210.5 (214.5) 214.7 (216.3) 217.7 (221.7)
(5) QR 系列
V
註 : ( )為滑塊最大長度，包含螺絲、刮油片唇部等。
G99TS03-1803
183

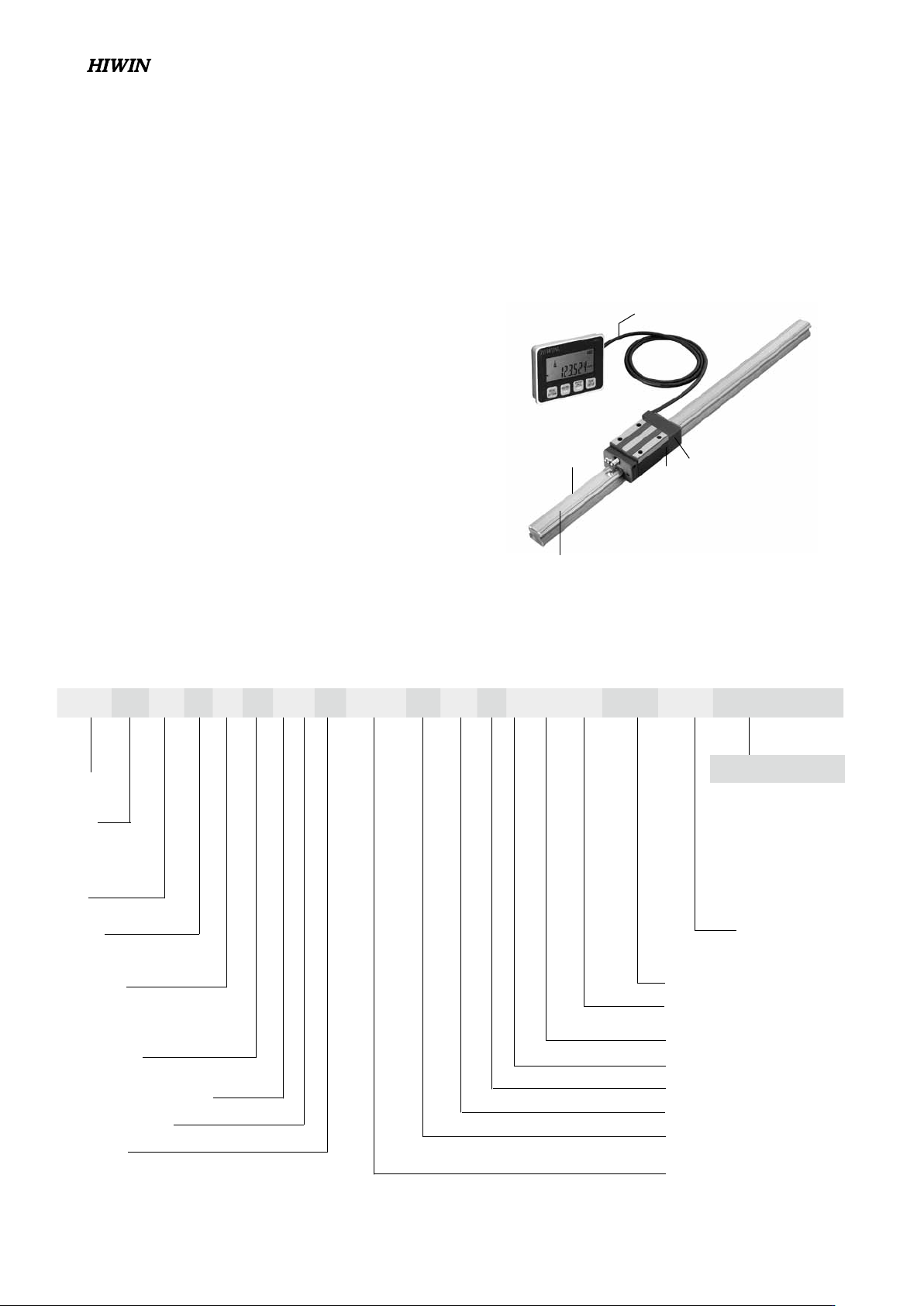

PG型式
定位型直線導軌
(1) 定位直線導軌構造
PG系列為一整合直線導軌與位置量測器之直線導軌模組，可提
供線性導引及位置回饋之功能。
(2) 定位直線導軌的特性
1. 整合直線導軌及編碼器於一體，大幅增加空間效益。
2. 兼具直線導軌高剛性及磁性編碼器高精度之優點。
3. 內藏式尺身及感應讀頭，不易受外力破壞。
4. 訊號感應屬非接觸性，產品壽命長。
5. 可做長距離之量測(磁性尺身部份可達30m)。
6. 量測特性，不因含油、水、粉塵及切削屑之惡劣工作環境
而改變；另對震動、噪音及高溫之環境亦可勝任。
7. 解析度佳。
8. 安裝容易。
滑塊
導軌
磁性尺
感應訊號線
(1, 2, 3, E: 其他)
(單位: m)
端蓋
(內含感應元件)
2-12 PG型式―定位型直線導軌
2-12-1 定位直線導軌產品型號
防塵配備
: DD, ZZ, KK
特殊樣式E2：自潤式
滑塊型式
W：法蘭型
Ｈ：四方型
Ｌ：四方型 (低 )
負荷型式
C：重負荷
H：超重負荷
滑塊固定方式
A：上鎖式
B：下鎖式
C: 上或下鎖式
導軌固定方式
R：上鎖式
T：下鎖式
(1)
導軌長度(mm)
預壓：Z0, ZA, ZB
精度：
C, H, P, SP, UP
附磁性尺導軌數
共平面導軌數
E：導軌特殊加工
無記號：導軌無特殊加工
訊號線長
01=1m, 02=2m
03=3m, 10=10m
定位直線導軌
系列 : PGH
單支導軌組裝的滑塊數
整組導軌附感應元件之滑塊數
E: 滑塊特殊加工
無記號: 滑塊無特殊加工
尺寸：
20, 25, 30, 35, 45, 55
接續下一頁, P.185
PGH W 25 C A E 1/2 T 1600 E ZA P I / II / E2 + KK + 03 +
位置量測模組
