表格 2-12-1 位置量測模組型號選用規則 位 置 量 測 器 訊 號 處 理 器 規 格 訊 號 處 理 器 解 析 度 訊 號 處 理 器 輸 出 訊 號 格 式 顯 示 器 S ：標準型 ( 磁距為 5mm 、類比訊號 ) A ：訊號處理器 A ( 磁距為 5mm) 1 ： 5µm 2 ： 10µm 1 ： 5V RS422/TTL 2 ： 24V/Open collector S32 ：高性能顯示器 S3 ( 兩軸顯示器 ) …
PG型式
定位型直線導軌
(1) 定位直線導軌構造
PG系列為一整合直線導軌與位置量測器之直線導軌模組，可提
供線性導引及位置回饋之功能。
(2) 定位直線導軌的特性
1. 整合直線導軌及編碼器於一體，大幅增加空間效益。
2. 兼具直線導軌高剛性及磁性編碼器高精度之優點。
3. 內藏式尺身及感應讀頭，不易受外力破壞。
4. 訊號感應屬非接觸性，產品壽命長。
5. 可做長距離之量測(磁性尺身部份可達30m)。
6. 量測特性，不因含油、水、粉塵及切削屑之惡劣工作環境
而改變；另對震動、噪音及高溫之環境亦可勝任。
7. 解析度佳。
8. 安裝容易。
滑塊
導軌
磁性尺
感應訊號線
(1, 2, 3, E: 其他)
(單位: m)
端蓋
(內含感應元件)
2-12 PG型式―定位型直線導軌
2-12-1 定位直線導軌產品型號
防塵配備
: DD, ZZ, KK
特殊樣式E2：自潤式
滑塊型式
W：法蘭型
Ｈ：四方型
Ｌ：四方型 (低 )
負荷型式
C：重負荷
H：超重負荷
滑塊固定方式
A：上鎖式
B：下鎖式
C: 上或下鎖式
導軌固定方式
R：上鎖式
T：下鎖式
(1)
導軌長度(mm)
預壓：Z0, ZA, ZB
精度：
C, H, P, SP, UP
附磁性尺導軌數
共平面導軌數
E：導軌特殊加工
無記號：導軌無特殊加工
訊號線長
01=1m, 02=2m
03=3m, 10=10m
定位直線導軌
系列 : PGH
單支導軌組裝的滑塊數
整組導軌附感應元件之滑塊數
E: 滑塊特殊加工
無記號: 滑塊無特殊加工
尺寸：
20, 25, 30, 35, 45, 55
接續下一頁, P.185
PGH W 25 C A E 1/2 T 1600 E ZA P I / II / E2 + KK + 03 +
位置量測模組
G99TS03-1803
184
表格2-12-1 位置量測模組型號選用規則
位置量測器 訊號處理器規格
訊號處理器
解析度
訊號處理器
輸出訊號格式
顯示器
S：標準型
(磁距為5mm、類比訊號)
A：訊號處理器A
(磁距為5mm)
1：5µm
2：10µm
1：5V RS422/TTL
2：24V/Open collector
S32：高性能顯示器S3 (兩軸顯示器)
S33：高性能顯示器S3 (三軸顯示器)
S42：工具機用多功能顯示器S4 (兩軸顯示器)
S43：工具機用多功能顯示器S4 (三軸顯示器)
不用連接訊號處理器
LD：LCD顯示器
H10：高性能單軸顯示器H1
H11：高性能單軸顯示器H1 (含RS-232功能)
A：外接A型
(磁距為1mm、類比訊號)
(僅搭配20,25規格使用)
不用連接訊號處理器
H10：高性能單軸顯示器H1
H11：高性能單軸顯示器H1 (含RS-232功能)
D：外接D型
(磁距為1mm、數位訊號)
(僅搭配20,25規格使用)
不
用連接訊號處理器
H10：高性能單軸顯示器H1
H11：高性能單軸顯示器H1 (含RS-232功能)
S32：高性能顯示器S3 (兩軸顯示器)
S33：高性能顯示器S3 (三軸顯示器)
S42：工具機用多功能顯示器S4 (兩軸顯示器)
S43：工具機用多功能顯示器S4 (三軸顯示器)
位置量測模組
(接續上一頁, P.184)
位置量測器
S：標準型(磁距為5mm, 類比訊號)
A：外接A型(磁距為1mm, 類比訊號)
(2)
D：外接D型(磁距為1mm, 數位訊號)
(2)
訊號處理器規格
A：訊號處理器A(磁距為5 mm)
訊號處理器解析度
1：5µm 2：10µm
顯示器
LD : LCD顯示器
H10 : 高性能單軸顯示器H1
H11 : 高性能單軸顯示器H1(含RS-232功能)
S32 : 高性能顯示器S3(兩軸顯示器)
S33 : 高性能顯示器S3(三軸顯示器)
S42 : 工具機用多功能顯示器S4(兩軸顯示器)
S43 : 工具機用多功能顯示器S4(三軸顯示器)
訊號處理器輸出訊號格式
1：5V RS422 / TTL
2：24V / Open collector
+S +A 1 1 +S32
註：(1) 若為下鎖式導軌，則磁性尺會事先貼覆於其上。
(2) 外接A型、D型位置量測器僅能搭配20、25規格使用。
G99TS03-1803
185
PG型式
定位型直線導軌

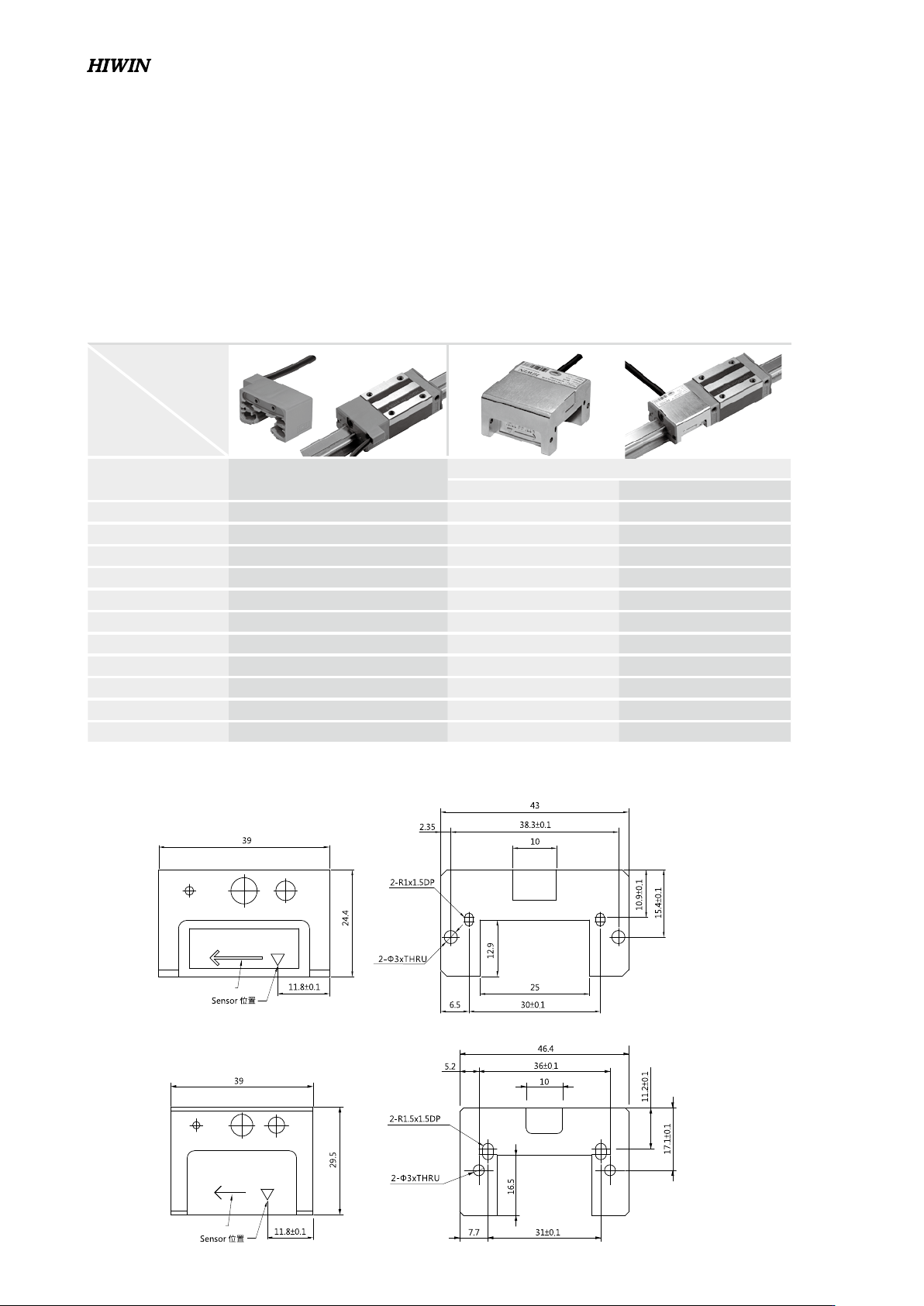

2-12-2 定位直線導軌技術規格
表格2-12-2 位置量測器技術規格
(1) 位置量測器技術規格
箭頭方向為正方向
箭頭方向為正方向
箭頭方向為正方向
箭頭方向為正方向
外接型位置量測器尺寸
註: 此尺寸適用於20規格
註: 此尺寸適用於25規格
標準型
外接型
A型(類比訊號) D型(數位訊號)
解析度 5mm 1mm 1µm
重現度 ±10
µm
(1)
±3
µm
(2)
±2
µm
(2)
參考點訊號 － 1mm/pulse 1mm/pulse
最大速度 10m/sec 10m/sec 5m/sec
輸出信號格式 SIN/COS 50mVp-p SIN/COS 1Vp-p 5V RS422/TTL
最大輸出頻率 2KHz 10KHz 1.25MHz
輸入電源 3.3VDC±5% 5VDC±5% 5VDC±5%
輸入電流 0.1A 0.1A 0.1A
工作溫度 0
�
C~50
�
C 0
�
C~50
�
C 0
�
C~50
�
C
儲存溫度 -5
�
C~70
�
C -5
�
C~70
�
C -5
�
C~70
�
C
IP防護等級 IP67 IP67 IP67
型 號
規 格
註：(1) 重現度測試條件在Gap 1mm時所量測的值。
(2) 重現度測試條件在Gap 0.1mm時所量測的值。
