2-3-1 WE 系列直線導軌特點
WE系列，採用四列鋼珠承受負荷設計，藉由45度的接觸角度設計，具備四方向等負載特色、及自動調心的功
能，可吸收安裝面的裝配誤差，得到高精度的訴求。同時，增大線軌寬度及降低了組合高度，實現超高扭轉阻
抗，在環境有要求空間限制時，或有大力矩作用的需求下，可採用單軸的方式使用。
2-3-3 產品規格說明
WE系列分為非互換性及互換性型兩種直線導軌，兩者規格尺寸相同，主要差異點在於互換性型之滑塊、導軌可
單獨互換使用，較便利，但其組合精度無法達到非互換性型之超精密級以上的精度，不過由於HIWIN互換性型之
組合精度目前已達到一定的水準，對不需配對安裝直線導軌的客戶而言，是一項便利的選擇。直線導軌的產品規
格型號主要標明直線導軌尺寸、型式、精度等級、預壓等規格要求，以利訂貨時雙方對產品的確認。
鋼珠
刮油片
(雙刮油片、金屬刮板)
油嘴
端蓋
滑塊
導軌
鋼珠保持器
防塵片
2-3-2 WE 本體結構
2-3 WE 系列―寬幅型滾珠直線導軌
滾動循環系統：滑塊、導軌、端蓋、鋼珠、鋼珠保持器。
潤滑系統：油嘴、油管接頭
防塵系統：刮油片、底面塵封防塵片、導軌螺栓蓋、金屬刮板
G99TS03-1803
59
WE系列
寬幅型滾珠直線導軌
(1) 非互換性直線導軌產品型號
(2) 互換性直線導軌產品型號
互換型導軌產品型號
WE 系列
滑塊型式
W : 法蘭型
H : 四方型
E: 滑塊特殊加工
無記號: 滑塊無特殊加工
防塵配備
2
精度: C, H, P
預壓: Z0, ZA
WE 系列
導軌固定方式
R: 上鎖式
導軌長度 (mm)
E: 導軌特殊加工
無記號: 導軌無特殊加工
精度 : C, H, P
單出導軌
WE 系列
滑塊型式
W : 法蘭型
H : 四方型
尺寸
17, 21, 27, 35, 50
導軌長度 (mm)
E: 導軌特殊加工
無記號: 導軌無特殊加工
導軌固定方式
R : 上鎖式
預壓: Z0, ZA, ZB
精度:
C, H, P, SP, UP
負荷型式
C : 重負荷
滑塊固定方式
A : 上鎖式
C : 上或下鎖式
尺寸
17, 21, 27, 35, 50
負荷型式
C : 重負荷
尺寸
17, 21, 27, 35, 50
E: 滑塊特殊加工
無記號: 滑塊無特殊加工
單支導軌組裝的滑塊數
滑塊固定方式
A : 上鎖式 , C : 上或下鎖式
互換型滑塊產品型號
註： 1.單軸導軌數若只使用一支導軌則不寫，兩支標記為Ⅱ，
三支標記為Ⅲ，以此類推。
2.防塵配備中無記號為防塵標準配備刮油片加防塵片。
ZZ為刮油片加防塵片加金屬刮板。
KK為雙刮油片加防塵片加金屬刮板。
DD為雙刮油片加防塵片。
單軸導軌數
1
WE W 27 C C E ZA P + ZZ
防塵配備
2
RC：
強化型螺栓蓋
WE W 27 C C E 2 R 1600 E ZA P II + KK/RC
RC：強化型螺栓蓋
WE R 27 R 1240 E P + RC
G99TS03-1803
60

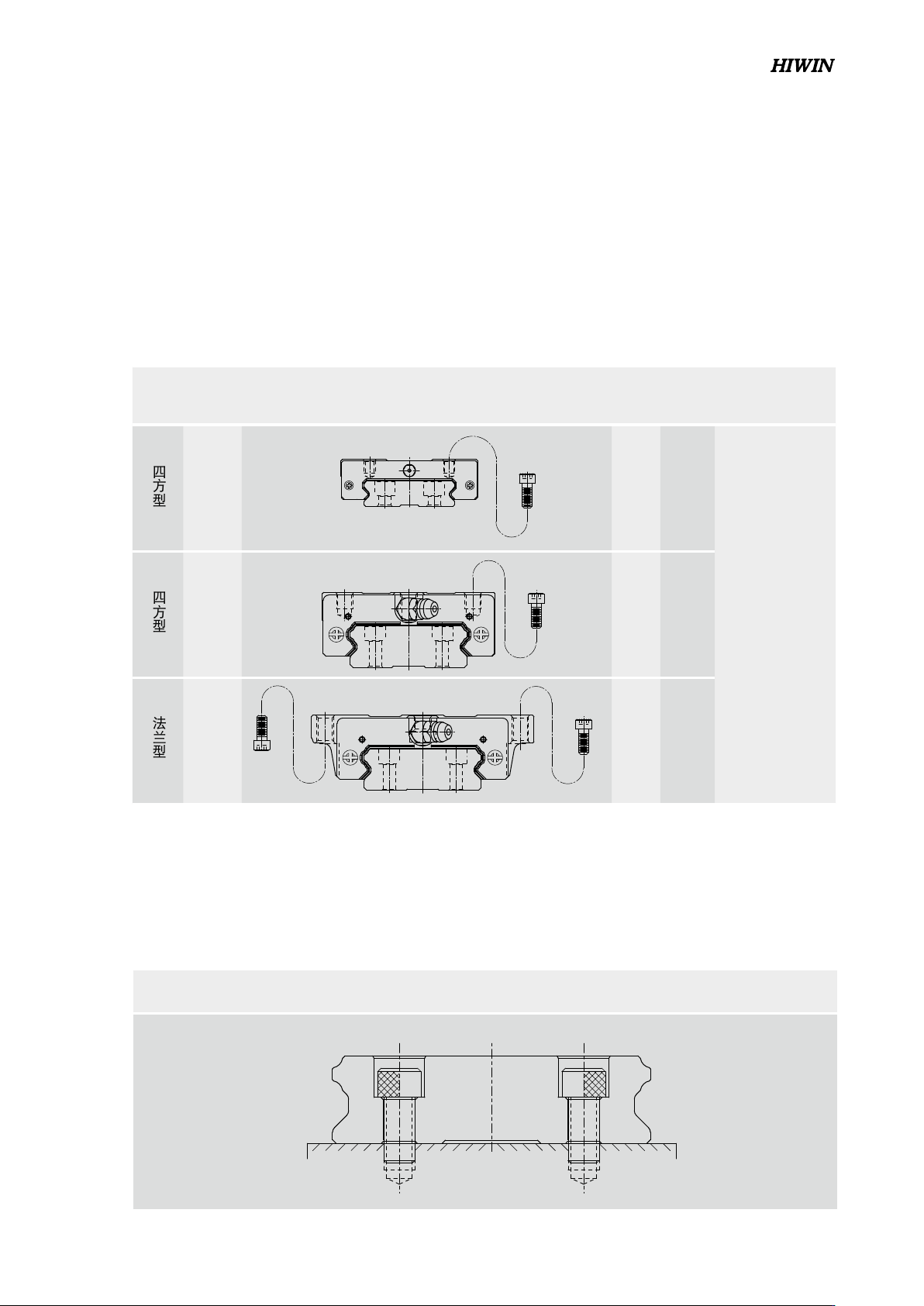

2-3-4 WE 系列型式
(1) 滑塊型式
HIWIN提供法蘭型及四方型兩種直線導軌。
型式 規格 形狀
高度
尺寸
導軌
長度
應用設備
(mm) (mm)
WEH-CA
17, 21
17
21
100
4000
自動化裝置
高速運輸設備
精密量測儀器
半導體設備
塑料瓶拉吹設備
單軸機器人機械手
臂
單軸承受力矩
的設備
WEH-CA
27, 35, 50
27
50
100
4000
WEW-CC
17
50
100
4000
法蘭型
(2) 導軌型式
HIWIN提供標準上鎖式導軌。
表格2-3-2 導軌型式
上鎖式螺栓孔
表格2-3-1 滑塊型式
四方型
四方型
