CG 系列 抗扭矩型滾珠直線導軌 表格 2-8-6 單出件精度表 ( 2) 互 換性 直線 導軌 精度 單位； mm 型號 CG - 15, 2 0 精度等級 普通 級 高級 精密級 (C) (H) (P) 高度 H 的容許 尺 寸誤差 ± 0. 1 ± 0.03 ± 0.01 5 寬度 N 的容許 尺 寸誤差 ± 0. 1 ± 0.03 ± 0.01 5 成對高度 H 的相 互誤差 0.02 0.0 1 0.006 成對寬度 N 的相…
2-8-5 精度等級
CG系列直線導軌的精度，分為普通、高、精密、超精密、
超高精密級共五級，客戶可依設備精度需求選用精度。
表格2-8-3 組合件精度表
單位；mm
(1) 非互換性直線導軌精度
型號
CG - 25, 30, 35
精度等級
普通級 高級 精密級 超精密級 超高精密級
(C) (H) (P) (SP) (UP)
高度H的容許尺寸誤差 ± 0.1 ± 0.04
0
- 0.04
0
- 0.02
0
- 0.01
寬度N 的容許尺寸誤差 ± 0.1 ± 0.04
0
- 0.04
0
- 0.02
0
- 0.01
成對高度H的相互誤差 0.02 0.015 0.007 0.005 0.003
成對寬度N的相互誤差 0.03 0.015 0.007 0.005 0.003
滑塊C面對導軌A面的行走平行度 行走平行度 (見表格2-8-9)
滑塊D面對導軌B面的行走平行度 行走平行度 (見表格2-8-9)
型號
CG - 15, 20
精度等級
普通級 高級 精密級 超精密級 超高精密級
(C) (H) (P) (SP) (UP)
高度H的容許尺寸誤差 ± 0.1 ± 0.03
0
- 0.03
0
- 0.015
0
- 0.008
寬度N 的容許尺寸誤差 ± 0.1 ± 0.03
0
- 0.03
0
- 0.015
0
- 0.008
成對高度H的相互誤差 0.02 0.01 0.006 0.004 0.003
成對寬度N的相互誤差 0.02 0.01 0.006 0.004 0.003
滑塊C面對導軌A面的行走平行度 行走平行度 (見表格2-8-9)
滑塊D面對導軌B面的行走平行度 行走平行度 (見表格2-8-9)
表格2-8-4 組合件精度表
單位；mm
型號
CG - 45
精度等級
普通級 高級 精密級 超精密級 超高精密級
(C) (H) (P) (SP) (UP)
高度H的容許尺寸誤差 ± 0.1 ± 0.05
0
- 0.05
0
- 0.03
0
- 0.02
寬度N 的容許尺寸誤差 ± 0.1 ± 0.05
0
- 0.05
0
- 0.03
0
- 0.02
成對高度H的相互誤差 0.03 0.015 0.007 0.005 0.003
成對寬度N的相互誤差 0.03 0.02 0.01 0.007 0.005
滑塊C面對導軌A面的行走平行度 行走平行度 (見表格2-8-9)
滑塊D面對導軌B面的行走平行度 行走平行度 (見表格2-8-9)
表格2-8-5 組合件精度表
單位；mm
G99TS03-1803
131
CG系列
抗扭矩型滾珠直線導軌
表格2-8-6 單出件精度表
(2) 互換性直線導軌精度
單位；mm
型號
CG - 15, 20
精度等級
普通級 高級 精密級
(C) (H) (P)
高度H的容許尺寸誤差 ± 0.1 ± 0.03 ± 0.015
寬度N 的容許尺寸誤差 ± 0.1 ± 0.03 ± 0.015
成對高度H的相互誤差 0.02 0.01 0.006
成對寬度N的相互誤差 0.02 0.01 0.006
滑塊C面對導軌A面的行走平行度 行走平行度 (見表格2-8-9)
滑塊D面對導軌B面的行走平行度 行走平行度 (見表格2-8-9)
型號
CG - 25, 30, 35
精度等級
普通級 高級 精密級
(C) (H) (P)
高度H的容許尺寸誤差 ± 0.1 ± 0.04 ± 0.02
寬度N 的容許尺寸誤差 ± 0.1 ± 0.04 ± 0.02
成對高度H的相互誤差 0.02 0.015 0.007
成對寬度N的相互誤差 0.03 0.015 0.007
滑塊C面對導軌A面的行走平行度 行走平行度 (見表格2-8-9)
滑塊D面對導軌B面的行走平行度 行走平行度 (見表格2-8-9)
表格2-8-7 單出件精度表
單位；mm
型號 CG - 45
精度等級
普通級 高級 精密級
(C) (H) (P)
高度H的容許尺寸誤差 ± 0.1 ± 0.05 ± 0.025
寬度N 的容許尺寸誤差 ± 0.1 ± 0.05 ± 0.025
成對高度H的相互誤差 0.03 0.015 0.007
成對寬度N的相互誤差 0.03 0.02 0.01
滑塊C面對導軌A面的行走平行度 行走平行度 (見表格2-8-9)
滑塊D面對導軌B面的行走平行度 行走平行度 (見表格2-8-9)
單位；mm
表格2-8-8 單出件精度表
G99TS03-1803
132

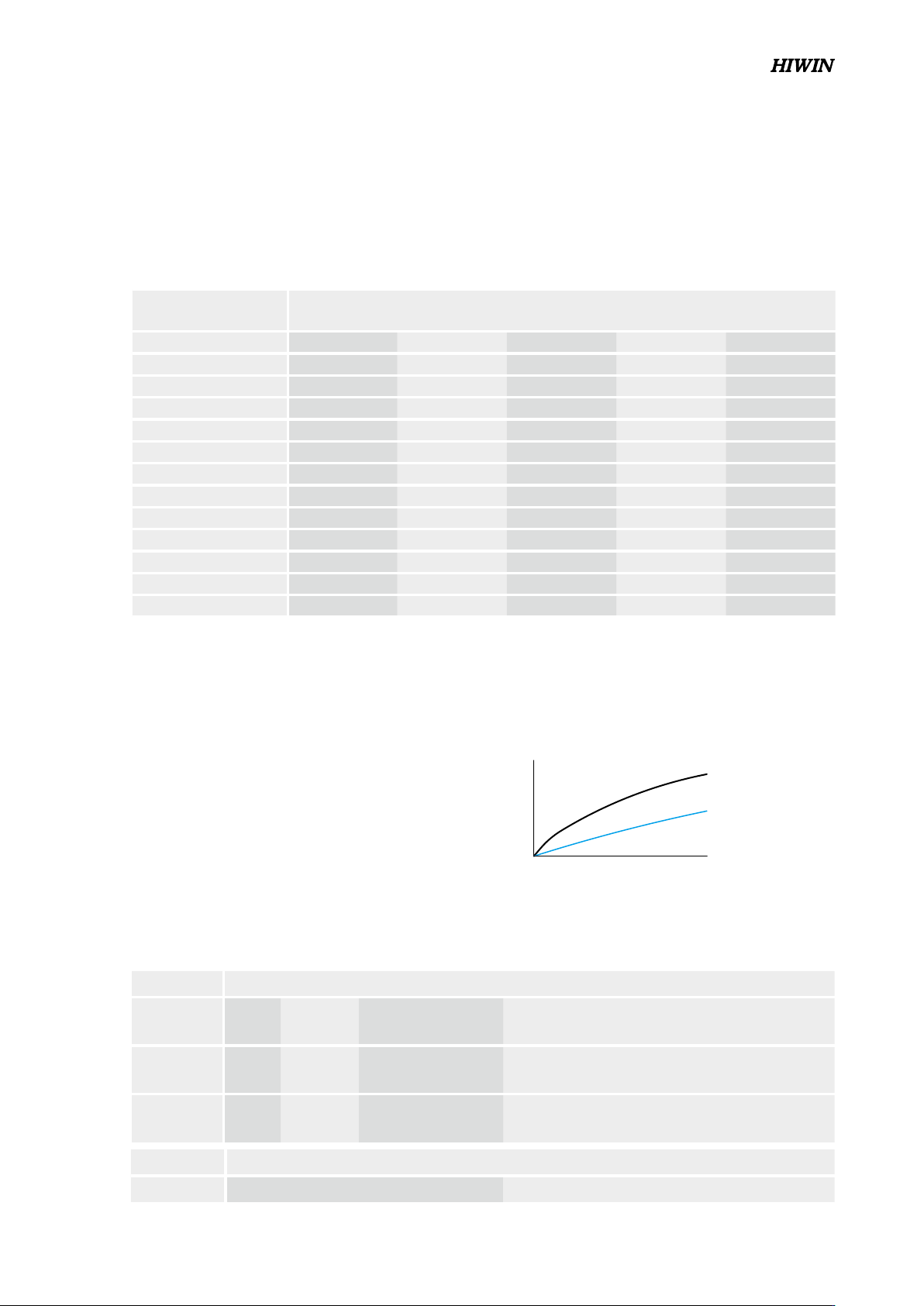

(3) 行走平行度精度
導軌長度
(mm)
精度等級 (µm)
C H P SP UP
~ 100 12 7 3 2 2
100 ~ 200 14 9 4 2 2
200 ~ 300 15 10 5 3 2
300 ~ 500 17 12 6 3 2
500 ~ 700 20 13 7 4 2
700 ~ 900 22 15 8 5 3
900 ~ 1,100 24 16 9 6 3
1,100 ~ 1,500 26 18 11 7 4
1,500 ~ 1,900 28 20 13 8 4
1,900 ~ 2,500 31 22 15 10 5
2,500 ~ 3,100 33 25 18 11 6
3,100 ~ 3,600 36 27 20 14 7
3,600 ~ 4,000 37 28 21 15 7
表格2-8-9 行走平
行度精度
(2) 預壓等級
CG 系列直線導軌提供三種標準預壓，可依據用途選擇適當預壓力。
預壓等級 標記 預壓力 使用條件 適用範圍
無預壓 Z0 0~ 0.02C
負荷方向固定且衝擊小，
精度要求低
搬送裝置，自動包裝機，自動化產業機械，一般工業機械的 XY
軸，焊接機，熔斷機，工具交換裝置
中預壓 ZA 0.05C-0.07C 輕負荷且要求高精度
一般工業機械的Z軸，放電加工機，NC車床，精密XY平台，測
定器，機械加工中心，立式加工中心，工業用機器人，自動塗
裝機，各種高速材料供給裝置
重預壓 ZB 0.10C~ 0.12C
剛性要求，且有振動，
衝擊之使用環境
機械加工中心，磨床，NC車床，立式或臥式銑床，機床的Z軸，
重切削加工機
表格2-8-10 預壓等級
等級 互換性線軌 (單出件) 非互換性線軌 (組合件)
預壓等級 Z0, ZA Z0, ZA, ZB
註：預壓力C為動額定負荷
2-8-6 預壓力
(1) 預壓力定義
預壓力是預先給與鋼珠負荷力，亦即加大鋼珠直徑，
利用鋼珠與珠道之間負向間隙給與預壓，此舉能提高
直線導軌的剛性及消除間隙；以右圖來解釋，提高預
壓力可增加直線導軌剛性。但小規格建議選用輕預壓
以下預壓，以避免因預壓選用過重降低其使用壽命。
變形量
Z0無預壓
ZB重預壓
外加負荷
