QR 系列 靜音式滾柱型直線導軌 ( 2) 滑 塊安 裝平 面精 度 不 同支 導軌 滑塊 配對 承靠 面高 度誤 差 ( S 2 ) b A 0.010 S 2 A 0.010 A B 0.010 A 0.010 B 0.010 所有滑塊承靠面要求 S 2 : 高度最大容許誤差 b : 配對滑塊間距 S 2 = b × 4.2 × 10 -5 同 支導 軌滑 塊配 對承 靠面 高度 誤差 (S 3 ) S 3 : 高度最大容許…
規格 刮油片阻力 N (kgf) 規格 刮油片阻力 N (kgf)
QR 20 ES 2.45 (0.25) QR 35 ES 3.53 (0.36)
QR 25 ES 2.74 (0.28) QR 45 ES 4.21 (0.43)
QR 30 ES
3.31 (0.31)
2-10-8 摩擦力
此阻力值為單片刮油片之最大阻力。
表格2-10-17 QR系列刮油片阻力
規格
預壓等級
輕預壓
(Z0)
中預壓
(ZA)
重預壓
(ZB)
QR20 8 6 4
QR25 9 7 5
QR30 11 8 6
QR35 14 10 7
QR45 17 13 9
2-10-9 安裝平面誤差
(1) 導軌安裝平面精度
QR系列直線導軌藉由滾柱型滾動體與導軌與滑塊的線接觸方式，大幅提升直線導軌的剛性值，因此當安裝平面
精度誤差過大時，將會影響直線導軌的安裝品質，不僅增加摩擦阻力更會降低其使用壽命。客戶在安裝直線導軌
時若能依照下列要求其安裝平面精度，必能顯現QR系列直線導軌高剛性、高精度與壽命長的特色。
承靠面平行度誤差 (P)
P
a
C
S1
0.010
C
所有滑軌承靠面要求
0.010
表格2-10-18 容許最大平行度誤差 (P)
單位；µm
規格
預壓等級
輕預壓
(Z0)
中預壓
(ZA)
重預壓
(ZB)
K 2.2×10
-4
1.7×10
-4
1.2×10
-4
表格2-10-19 高度誤差係數
承靠面平行度誤差 (S
1
)
S
1
: 高度最大容許誤差
a : 配對導軌間距
K : 高度誤差係數
S
1
= a × K
所有導軌承靠面要求
G99TS03-1803
173
QR系列
靜音式滾柱型直線導軌
(2) 滑塊安裝平面精度
不同支導軌滑塊配對承靠面高度誤差(S
2
)
b
A
0.010
S2
A
0.010
A
B
0.010
A
0.010
B
0.010
所有滑塊承靠面要求
S
2
: 高度最大容許誤差
b : 配對滑塊間距
S
2
= b × 4.2 × 10
-5
同支導軌滑塊配對承靠面高度誤差(S
3
)
S
3
: 高度最大容許誤差
c : 配對滑塊間距
S
3
= c × 4.2 × 10
-5
c
S3
0.010
所有滑塊承靠面要求
A
0.010
A
所有滑塊承靠面要求
所有滑塊承靠面要求
G99TS03-1803
174
規格
導軌端最大
圓角半徑
滑塊端最大
圓角半徑
導軌端
肩部高度
滑塊端
肩部高度
滑塊的
運行淨高
r
1
(mm) r
2
(mm) E
1
(mm) E
2
(mm) H
1
(mm)
QR20
0.5 0.5 3.5 5 5
QR25
1.0 1.0 5 5 5.5
QR30
1.0 1.0 5 5 6
QR35
1.0 1.0 6 6 6.5
QR45
1.0 1.0 7 8 8
(2) 導軌裝配螺絲之扭力值
安裝導軌時是否鎖緊貼平基準面影響直線導軌精度甚劇，因此為達到每顆螺絲都能鎖緊的目的，建議使用下列
扭力值鎖裝配螺絲。
規格 螺絲規格
扭力值 N-cm (kgf-cm)
鐵件材質 鑄件材質 鋁合金材質
QR20 M5×0.8P×20L 883 (90) 588 (60) 441 (45)
QR25 M6×1P×20L 1373 (140) 921 (94) 686 (70)
QR30 M8×1.25P×25L 3041 (310) 2010 (205) 1470 (150)
QR35 M8×1.25P×25L 3041 (310) 2010 (205) 1470 (150)
QR45 M12×1.75P×35L 11772 (1200) 7840 (800) 5880 (600)
表格2-10-20
表格2-10-21

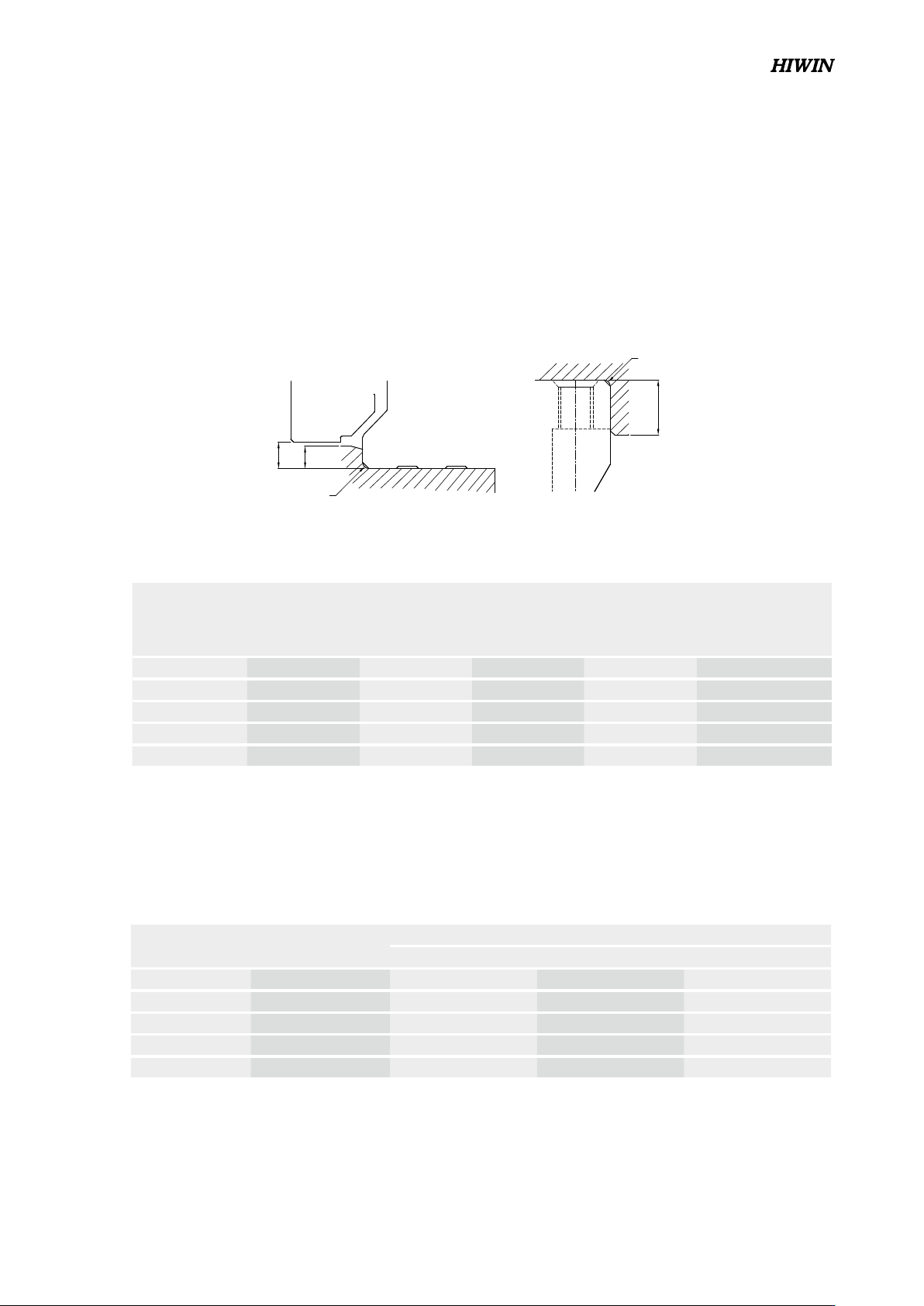

2-10-10 安裝注意事項
(1) 安裝面肩部高度及倒角
安裝直線導軌時必須注意安裝面肩部的狀況是否適當，如倒角過大，凸出的地方易造成直線導軌精度不良，而高
度過高則會干涉滑塊。故如果能依照建議要求安裝面肩部，安裝精度不良即可排除。
滑塊
滑塊
導軌
r
2
E
2
r
1
E
1
H
1
G99TS03-1803
175
