MG 系列 微小型滾珠直線導軌 MGN / MG W 系列 尺寸 : 5, 7, 9, 12, 15 預壓 : ZF, Z0, Z1 精度 : C, H, P 單軸導軌數 1 RC ：強化型螺栓蓋 ( 僅 MGN12 、 15 可選用 ) 防塵配備 2 MGN / MGW 系列 預壓 : ZF, Z0, Z1 E : 導軌特殊加工 無記號 : 導軌無特殊加工 尺寸 : 5, 7, 9, 12, 15 滑塊材質： 無記號 : 一般鋼材質 …

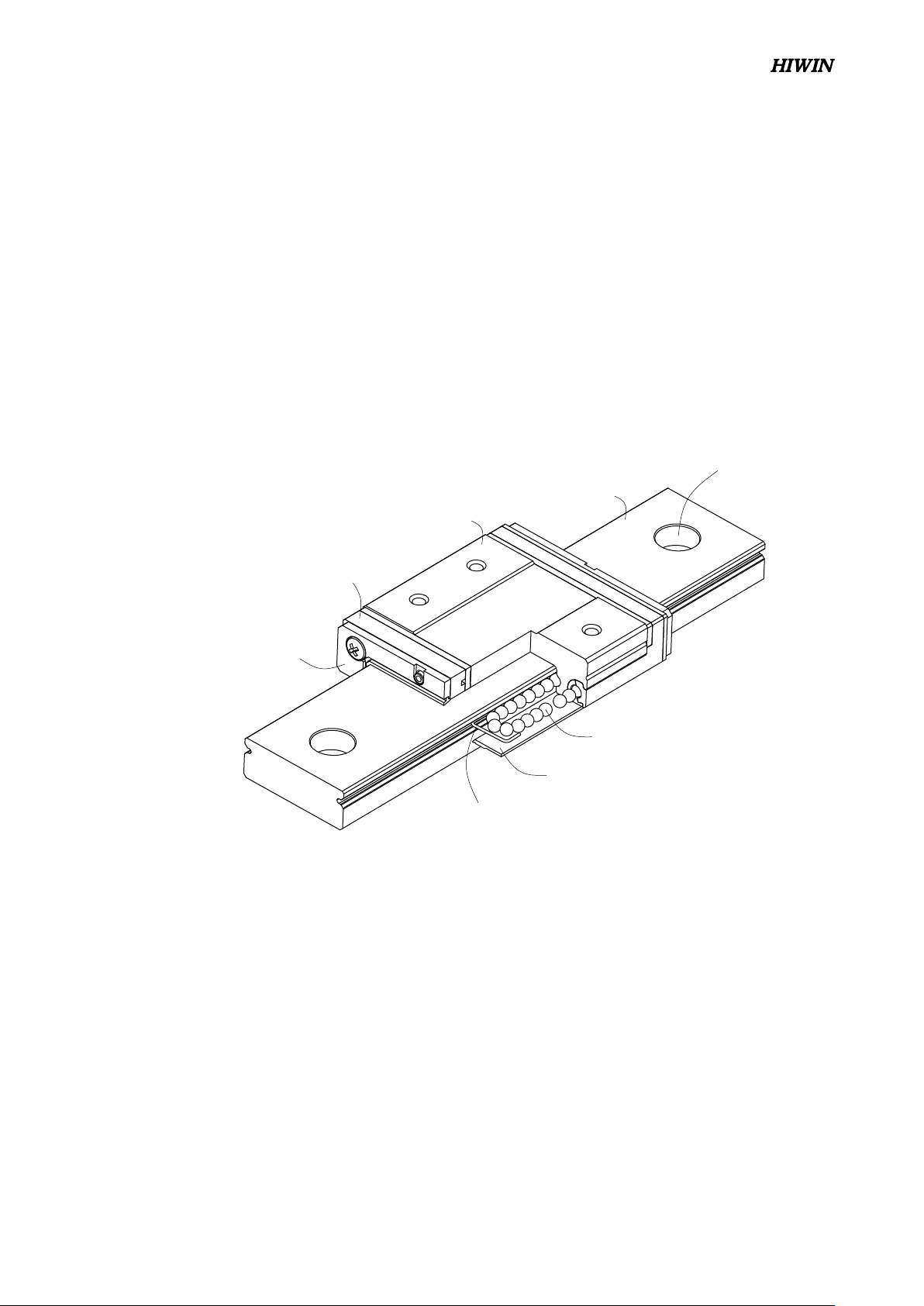

2-4-8 MGW-O系列本體結構
滾動循環系統：滑塊、導軌、端蓋、鋼珠、保持器
潤滑系統：MGW15-O端蓋側附有油嘴，提供客戶注油，而MGW5-O, MGW7-O, MGW9-O,
MGW12-O則於端蓋側預留注油孔，可將油或油脂打入滑塊內部以潤滑。
防塵系統：刮油片、防塵片（9,12,15規格選配）、螺栓蓋（12,15規格）
螺栓蓋
刮油片
鋼珠
端蓋
滑塊
導軌
保持器
防塵片
2-4-7 MGW-O小型寬幅直線導軌之特點
1. 加寬導軌之設計大幅提升力矩負荷能力，可單軸使用。
2. 哥德型四點接觸設計，可承受各種方向之負荷並具有高剛性之特點。
3. 滑塊裝有微小型保持鋼絲，取下滑塊鋼珠也不會脫落。
4. 模組化迴流系統設計，採用樹脂材料，重量減少約20%。
2-4-9 應用範圍
MGN/MGW系列應用範圍包括:半導體製造設備、印刷電路板IC組裝設備、醫療設備、機器手臂、精密量測儀器、
辦公室自動化設備、其它小型直線滑動裝置。
2-4-10 產品規格型號
非互換性型及互換性型兩種直線導軌，兩者規格尺寸相同，主要差異點在於互換性型之滑塊、導軌可單出互換使
用，較便利，但其組合精度無法達到非互換性型之精度需求，不過由於HIWIN在製造上有良好的尺寸控制及嚴格
的品質要求，互換性型之組合精度目前已達到一定的水準，對不需配對安裝直線導軌的客戶而言，是一項很好
的
選擇。產品型號主要標明系列、尺寸、型式、精度等級、預壓等規格要求，以利訂貨時雙方對產品的確認。
G99TS03-1803
77
MG系列
微小型滾珠直線導軌
MGN / MGW
系列
尺寸 :
5, 7, 9, 12, 15
預壓 : ZF, Z0, Z1
精度: C, H, P
單軸導軌數
1
RC：強化型螺栓蓋
(僅MGN12、15可選用)
防塵配備
2
MGN / MGW 系列
預壓 : ZF, Z0, Z1
E : 導軌特殊加工
無記號 : 導軌無特殊加工
尺寸 :
5, 7, 9, 12, 15
滑塊材質：
無記號 : 一般鋼材質
M : 不鏽鋼材質
O：外迴流模組
防塵配備
1
(1)
非互換性直線導軌產品型號
(2) 互換性直線導軌產品型號
單出滑塊產品型號
單出導軌產品型號
精度 : C, H, P
精度 : C, H, P
單出導軌
E : 滑塊特殊加工
無記號: 滑塊無特殊加工
MGN / MGW 系列
尺寸 :
5, 7, 9, 12, 15
導軌材質：
無記號 : 一般鋼材質
M : 不鏽鋼材質
HC : 一般鋼材質+鍍硬鉻
NC : 一般鋼材質+化學黑鉻
導軌長度 (mm)
負荷型式
C : 標準型
H : 加長型
E : 導軌特殊加工
無記號 : 導軌無特殊加工
單支導軌組裝的滑塊數
材質
3
：
無記號, M, HC, NC
註： 1. 單軸導軌數若只使用一支導軌則不寫，兩支標記為Ⅱ，
三支標記為Ⅲ，以此類推。
2. MGN及MGW規格9,12,15可選用防塵片。
3. 無記號 : 一般鋼材質
M : 不鏽鋼材質
HC : 一般鋼材質+鍍硬鉻
NC : 一般鋼材質+化學黑鉻
負荷型式
C : 標準型
H: 加長型
E : 滑塊特殊加工
無記號 : 滑塊無特殊加工
導軌長度 (mm)
MGN 12 C E 2 R1600 E Z1 P M II + U/RC/-O
MGN 12 C E Z1 P M + U/-O
RC：強化型螺栓蓋
(僅MGN12、15可選用)
MGN R 12 R1000 E P M + RC
O：外迴流模組
註：1.MGN及MGW規格9,12,15可選用防塵片。
2.MG5僅有外迴流模組設計
G99TS03-1803
78

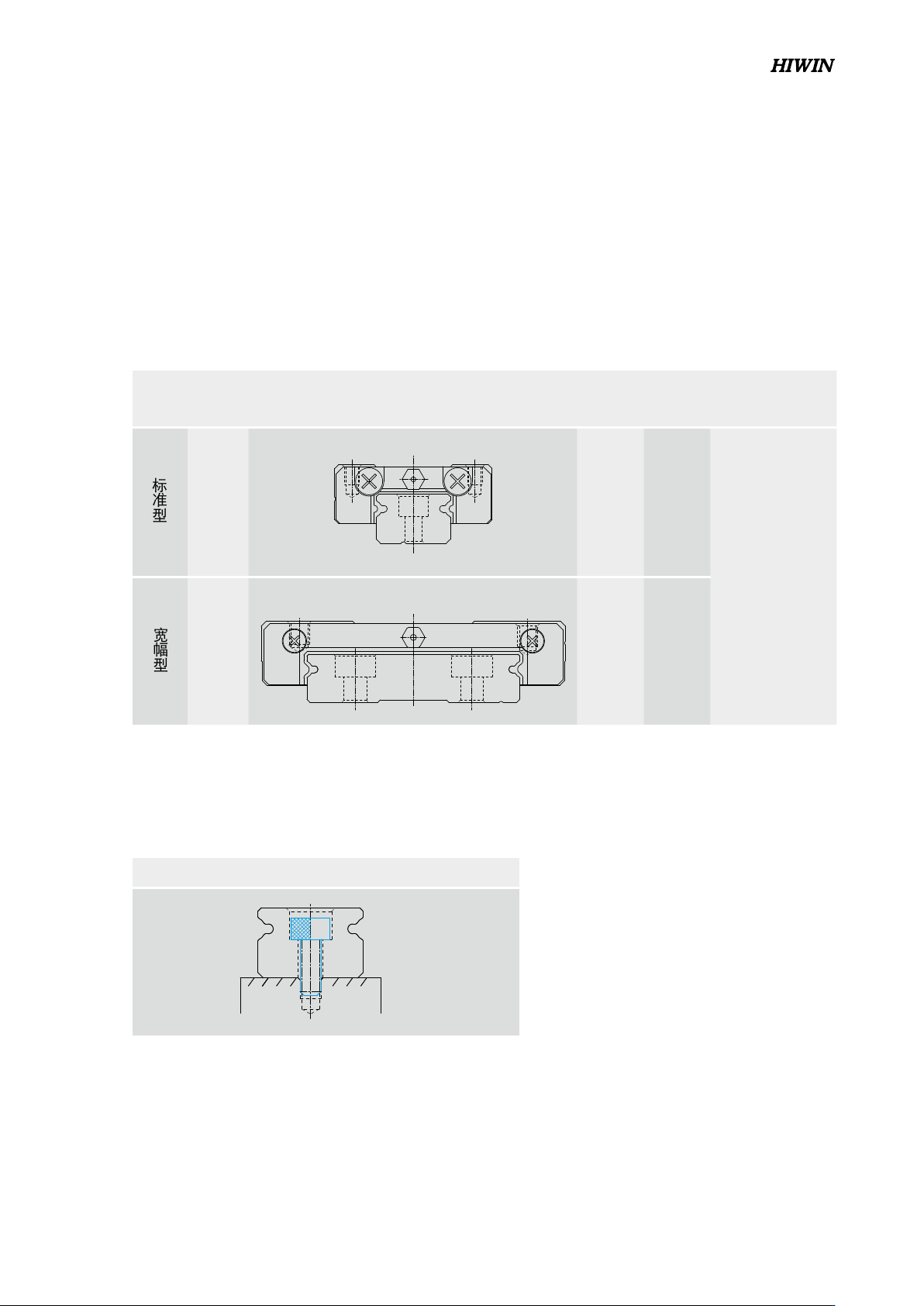

表格2-4-1 滑塊型式
2-4-11 MG系列型式
(1) 滑塊型式
HIWIN提供標準型及寬幅型兩種直線導軌，方便客戶選型使用。
型式 規格 形狀 高度尺寸 導軌長度 應用設備
(mm) (mm)
MGN-C
MGN-H
8
16
100
2000
印表機
機器手臂
電子儀器設備
半導體設備
MGW-C
MGW-H
9
16
100
2000
標
準
型
寬
幅
型
(2) 導軌型式
HIWIN提供上鎖式螺絲孔導軌，方便客戶安裝使用。
上鎖式螺栓孔
表格2-4-2 導軌型式
