E2 型式 自潤型直線導軌 2 - 1 1 -4 選 用註 記 ( 1) 自 潤式 直線 導軌 選用 於規 格後 加註 /E 2 例如： HGW25CC2R1600ZAPII + ZZ / E2 (1) 自動化設備 (2) 產業機械：塑膠、印刷、造紙、紡織、食品、木工等等。 (3) 電子機械：半導體機械、機械手臂、 X-Y 平台、量測設備。 (4) 其他：醫療設備、搬運輸送機械、建築設備。 2 - 1 1 -3 應 用範 圍 2 - 1…
(2) 清潔環保：無油品外漏污染與強制潤滑時油品外濺之虞，適合對清潔度要求較高的環境保護使用。
(3) 維護容易且長期使用： 對正常使用者而言，在一般壽命內幾乎不需任何維護工作。
(4) 使用安裝靈活：滑塊任意擺向均能正常潤滑，無安裝方向限制。
(5) 拆裝方便：卡式油箱設計，可以在機台上輕易拆換，進一步延長壽命。
(6) 可選用相應的潤滑油：可拆換式油箱可依據直線導軌使用環境的不同裝填適當的潤滑油。
(7) 特殊環境使用：如粉塵環境、暴露在惡劣天氣環境和用水環境等，配合滑塊封入油脂(grease)使用可達到更佳
的潤滑效果。
2-11 E2型式―自潤型直線導軌
1
3
2
4
3
5
刮油片
端蓋
潤滑唇部
潤滑機構
項目 集中潤滑 E2 自潤式滑塊
潤滑管路設備 $ XXX 無
潤滑管路設計安裝
$ XXX 無
潤滑油成本
0.3 c.c. /小時 x 8小時/天 x 280天/年 x 5年
= 3360 cc x 每cc成本= $ XXX
10 cc (五年一萬公里) x 每cc成本
= $ XX
換油成本 3~5小時/次 x 3~5次/年 x 5年 x 每次成本 = $ XXX
無
廢油處理成本 3~5次/年 x 5年 x 每次成本 =$ XXX 無
可拆換油箱

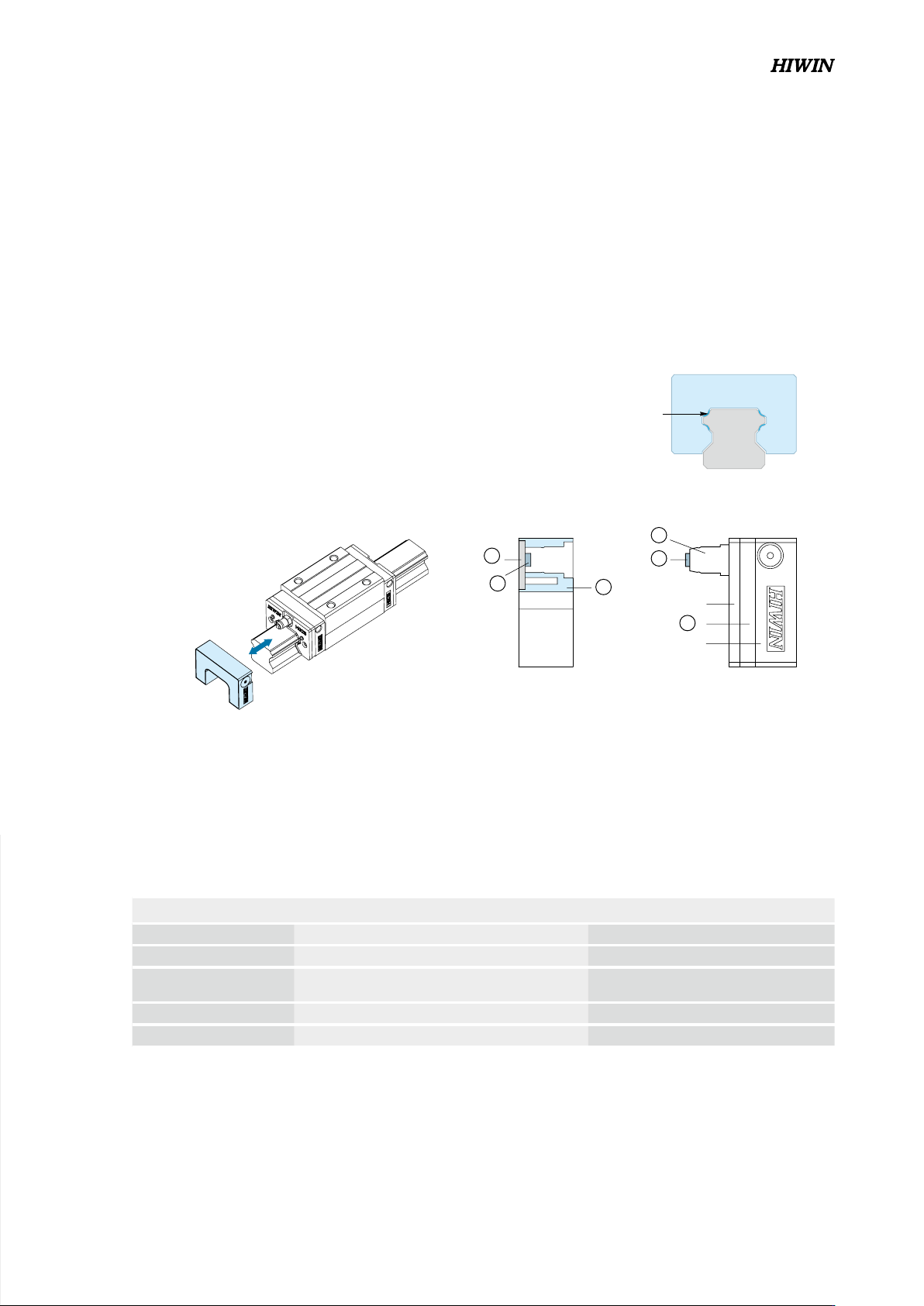

2-11-1 自潤式直線導軌構造
E2自潤式直線導軌，在端蓋與刮油片之間帶有潤滑機
構，滑塊最外端備有可拆換式油箱，其構造如圖所示。
藉由可拆換油箱提供潤滑油至潤滑機構，由潤滑機構潤
滑導軌珠槽。
油箱內含導油元件，其特定的立體狀使滑塊在任意擺置
或油量較少時均能接觸到潤滑油，而將油箱內之潤滑油
徹底吸出使用。
構成諸元件：
1. 拆換式油箱
4. 連接器
2. 油箱蓋
5. 潤滑機構
3. 導油元件
2-11-2 自潤式直線導軌特性
(1) 節省成本：無需潤滑管路系統與設備及減少油品成本。
表格2-11-1 以HG25規格為例
G99TS03-1803
179
E2型式
自潤型直線導軌
2-11-4 選用註記
(1) 自潤式直線導軌選用於規格後加註/E2
例如：
HGW25CC2R1600ZAPII + ZZ / E2
(1) 自動化設備
(2) 產業機械：塑膠、印刷、造紙、紡織、食品、木工等等。
(3) 電子機械：半導體機械、機械手臂、X-Y平台、量測設備。
(4) 其他：醫療設備、搬運輸送機械、建築設備。
2-11-3 應用範圍

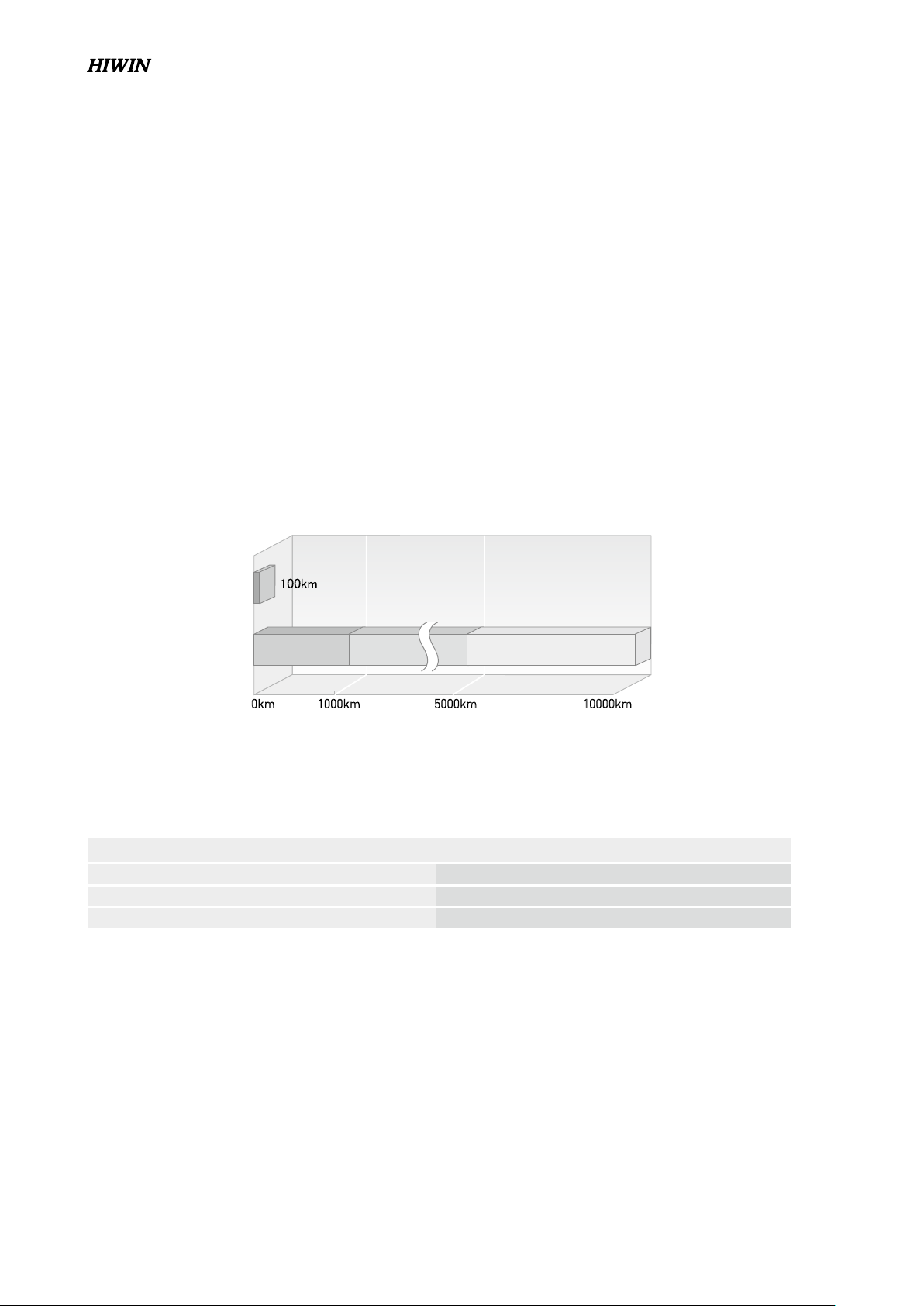

2-11-5 性能測試
(1) 輕負荷壽命試驗
直線導軌壽命距離(km)
HGW25CC+無潤滑
HGW25CC+E2自潤式
0km 1000km 5000km 10000km
油量消耗15%
規格 HGW25CC
速率
60m / min
行程
1500mm
荷重
500kgf
表格2-11-2 試驗條件
(2)潤滑油之特性
可拆換式油箱於出廠時已經裝入黏度等級為ISO VG680的潤滑油，此潤滑油是以合成碳氫(PAO)為基礎油的全合成
潤滑油，具有如下的特性:
與基礎油為礦物油、合成碳氫、酯油的油脂(grease)相容。
合成基礎油，高溫氧化安定性佳。
高黏度指數，在極高或極低溫的操作環境下均有卓越的性能。
低流體牽引係數，可減低動力消耗。
抗腐蝕及防鏽。
※相同黏度等級的潤滑油亦可加入可拆換式油箱，但必須注意潤滑油的相容性。
2-11-6 使用溫度範圍
本產品的使用溫度為-10℃至60℃，需超出此範圍請與上銀聯繫。
壽命達10000公里以上
*
*
壽命里程數依各產品規格適用之油箱容量而不同
G99TS03-1803
180

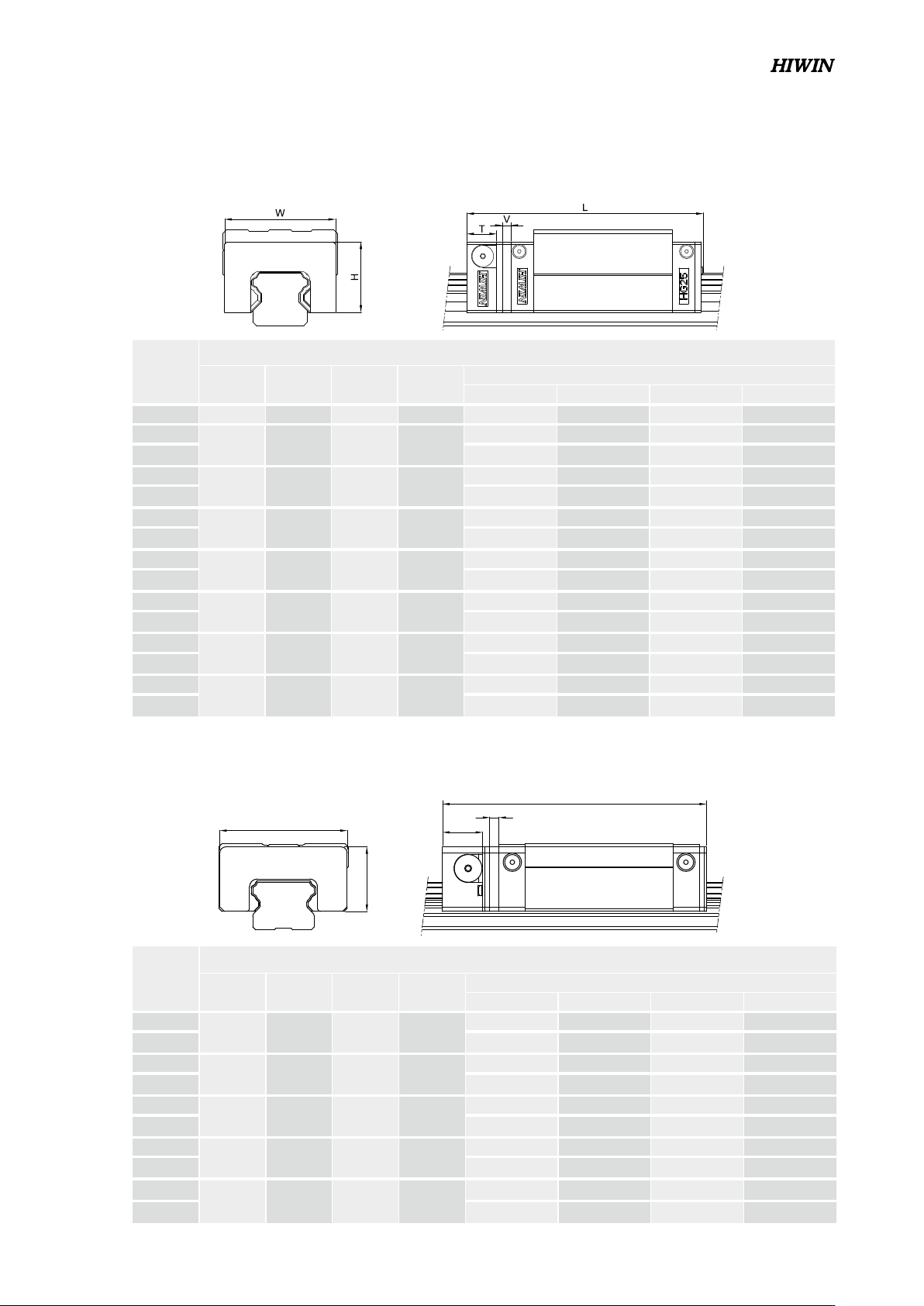

2-11-7 E2 型式自潤式直線導軌尺寸表
(1) HG 系列
T
L
V
H
W
(2) EG 系列
型號
E2 自潤模組尺寸
W H T V
L
SS ZZ DD KK
EG15S
33.3 18.7 11.5 3.0
54.6 (55.8) 56.2 (58.4) 58.6 (59.8) 60.2 (62.4)
EG15C
71.3 (72.5 ) 72.9 (75.1) 75.3 (76.5) 76.9 (79.1)
EG20S
41.3 20.9 13.0 3.0
66.0 (68.0) 67.6 (70.6) 70.0 (72.0) 71.6 (74.6)
EG20C
85.1 (87.1) 86.7 (89.7) 89.1 (91.1) 90.7 (93.7)
EG25S
47.3 24.9 13.0 3.0
75.1 (77.1) 77.1 (80.1) 79.1 (81.1) 81.1 (84.1)
EG25C
98.6 (100.6) 100.6 (103.6) 102.6 (104.6) 104.6 (107.6)
EG30S
59.3 31.0 13.0 3.0
85.5 (87.5) 87.5 (
90.5 ) 89.5 (91.5) 91.5 (94.5)
EG30C
114.1 (116.1) 116.1 (119.1) 118.1 (120.1) 120.1 (123.1)
EG35S
68.0 33.5 13.0 3.0
91.0 (93.0) 94.0 (97.0) 95.0 (97.0) 98.0 (101.0)
EG35C
124.0 (126.0) 127.0 (130.0) 128.0 (130.0) 131.0 (134.0)
型號
E2 自潤模組尺寸
W H T V
L
SS ZZ DD KK
HG15C
32.4 19.5 12.5 3.0 75.4 (75.6) 82.5 (82.7) 82.0 (82.2) 89.1 (89.3)
HG20C
43.0 24.4 13.5 3.5
93.5 (94.4) 97.5 (98.5) 98.5 (99.4) 102.5 (103.5)
HG20H
108.2 (109.1) 112.2 (113.2) 113.2 (114.1) 117.2 (118.2)
HG25C
46.4 29.5 13.5 3.5
100.0 (100.5) 104.0 (105.0) 105.0 (105.5) 109.0 (110.0)
HG25H
120.6 (121.1) 124.6 (125.6) 125.6 (126.1) 129.6 (130.6)
HG30C
58.0 35.0 13.5 3.5
112.9 (113.9) 120.4 (121.4) 120.3 (121.3) 127.8 (126.8)
HG30H
135.9 (136
.9) 143.4 (144.4) 143.3 (144.3) 150.8 (149.8)
HG35C
68.0 38.5 13.5 3.5
127.9 (128.9) 135.4 (136.4) 135.3 (136.3) 142.8 (143.8)
HG35H
153.7 (154.7) 161.2 (162.2) 161.1 (162.1) 168.6 (169.6)
HG45C
82.0 49.0 16.0 4.5
157.2 (157.2) 166.5 (166.5) 167.2 (167.2) 176.5 (176.5)
HG45H
189.0 (189.0) 198.3 (198.3) 199.0 (199.0) 208.3 (208.3)
HG55C
97.0 55.5 16.0 4.5
183.9 (183.9) 193.6 (193.6) 194.3 (194.3) 204.0 (204.0)
HG55H
222.0 (222.0) 231.7 (231.7) 232.4 (232.4) 242.1 (2
42.1)
HG65C
121.0 69.0 16.0 4.5
219.2 (219.2) 224.7 (224.7) 228.2 (228.2) 233.7 (233.7)
HG65H
278.6 (278.6) 284.1 (284.1) 287.6 (287.6) 293.1 (293.1)
註 : ( )為滑塊最大長度，包含螺絲、刮油片唇部等。
註 : ( )為滑塊最大長度，包含螺絲、刮油片唇部等。
