規格 滑塊 總 長度 (L) SS ZZ DD KK RG15C 68.0 (70.4) 70.0 (7 4.4) 72.4 ( 7 4.8) 7 4.4 ( 7 8.8) RG 2 0C 8 6.0 ( 88. 4) 88.0 ( 92. 4) 90.4 (92.8) 92.4 ( 96.8 ) RG20H 1 06.0 (1 08.4) 108.0 ( 1 1 2.4) 1 1 0.4 ( 1 1 2.8) 1 1 2.4 ( 1 …
RG系列
滾柱型直線導軌
●
雙層刮油片
加倍刮屑效果，即使在重切削加工環境中，異物完全被排除於滑塊外。
規格
厚度 (t1)
規格
厚度 (t1)
(mm) (mm)
RG 15 ES 2.2 RG 35 ES 2.5
RG 20 ES 2.2 RG 45 ES 3.6
RG 25 ES 2.2 RG 55 ES 3.6
RG 30 ES 2.4 RG 65 ES 4.4
表格2-9-18 刮油片
(2) 防塵配備說明
●
刮油片及底部防塵片
阻止加工鐵屑或塵粒進入滑塊裏面，破壞珠道表面而降低直線導軌壽命。
●
金屬刮板
可隔離高溫鐵屑或加工火花，並排除大體積雜質。
規格
厚度 (t2)
規格
厚度 (t2)
(mm) (mm)
RG 15 SC 1.0 RG 35 SC 1.5
RG 20 SC 1.0 RG 45 SC 1.5
RG 25 SC 1.0 RG 55 SC 1.5
RG 30 SC 1.5 RG 65 SC 1.5
表格2-9-19 金屬刮板
●
導軌螺栓蓋
為防止切削粉末或異物經由螺栓孔侵入滑塊內部影響精
度，客戶必須在安裝導軌時將螺栓蓋打入螺栓孔內，每
支導軌出廠時皆配有螺栓蓋。
導軌規格 安裝螺絲
直徑 (D) 厚度(H)
導軌規格 安裝螺絲
直徑 (D) 厚度(H)
(mm) (mm) (mm) (mm)
RGR15 M4 7.65 1.1 RGR35 M8 14.20 3.3
RGR20 M5 9.65 2.2 RGR45 M12 20.25 4.6
RGR25 M6 11.15 2.5 RGR55 M14 23.5 5.5
RGR30 M8 14.20 3.3 RGR65 M16 26.6 5.5
表格2-9-20 導軌防塵蓋
Ø
G99TS03-1803
154
規格
滑塊總長度 (L)
SS ZZ DD KK
RG15C 68.0 (70.4) 70.0 (74.4) 72.4 (74.8) 74.4 (78.8)
RG20C 86.0 (88.4) 88.0 (92.4) 90.4 (92.8) 92.4 (96.8)
RG20H 106.0 (108.4) 108.0 (112.4) 110.4 (112.8) 112.4 (116.8)
RG25C 97.9 (101.5) 99.9 (105.9) 102.3 (105.9) 104.3 (110.3)
RG25H 114.4 (118) 116.4 (122.4) 118.8 (122.4) 120.8 (126.8)
RG30C 109.8 (113.4) 112.8 (118.8) 114.6 (118.2) 117.6 (123.6)
RG30H 131.8 (135.4) 134.8 (140.8) 136.6 (140.2) 139.6 (145.6)
RG
35C 124.0 (129.4) 127.0 (135.0) 129.0 (134.4) 132.0 (140.0)
RG35H 151.5 (156.9) 154.5 (162.5) 156.5 (161.9) 159.5 (167.5)
RG45C 153.2 (156.4) 156.2 (164.2) 160.4 (163.6) 163.4 (171.4)
RG45H 187.0 (190.2) 190.0 (198.0) 194.2 (197.4) 197.2 (205.2)
RG55C 183.7 (186.9) 186.7 (194.7) 190.9 (194.1) 193.9 (201.9)
RG55H 232.0 (235.2) 235.0 (243.0) 239.2 (242.4) 242.2 (250.2)
RG65C 232.0 (236.0) 235.0 (245.0) 240.8 (244.8) 243.8 (253.8)
RG6
5H 295.0 (299.0) 298.0 (308.0) 303.8 (307.8) 306.8 (316.8)
規格 刮油片阻力 N (kgf) 規格 刮油片阻力 N (kgf)
RG15 1.96 (0.2) RG35 3.53 (0.36)
RG20 2.45 (0.25) RG45 4.21 (0.43)
RG25 2.74 (0.28) RG55 5.09 (0.52)
RG30 3.31 (0.31) RG65 6.66 (0.68)
2-9-9 摩擦力
此阻力值為單片刮油片之最大阻力。
表格2-9-22 RG系列刮油片阻力
表格2-9-21 滑塊總長度
(3) 防塵代碼之滑塊總長度
單位：mm
註 : ( )為滑塊最大長度，包含螺絲、刮油片唇部等。
L
G99TS03-1803
155
RG系列
滾柱型直線導軌
規格
預壓等級
輕預壓
(Z0)
中預壓
(ZA)
重預壓
(ZB)
RG15 5 3 3
RG20 8 6 4
RG25 9 7 5
RG30 11 8 6
RG35 14 10 7
RG45 17 13 9
RG55 21 14 11
RG65 27 18 14

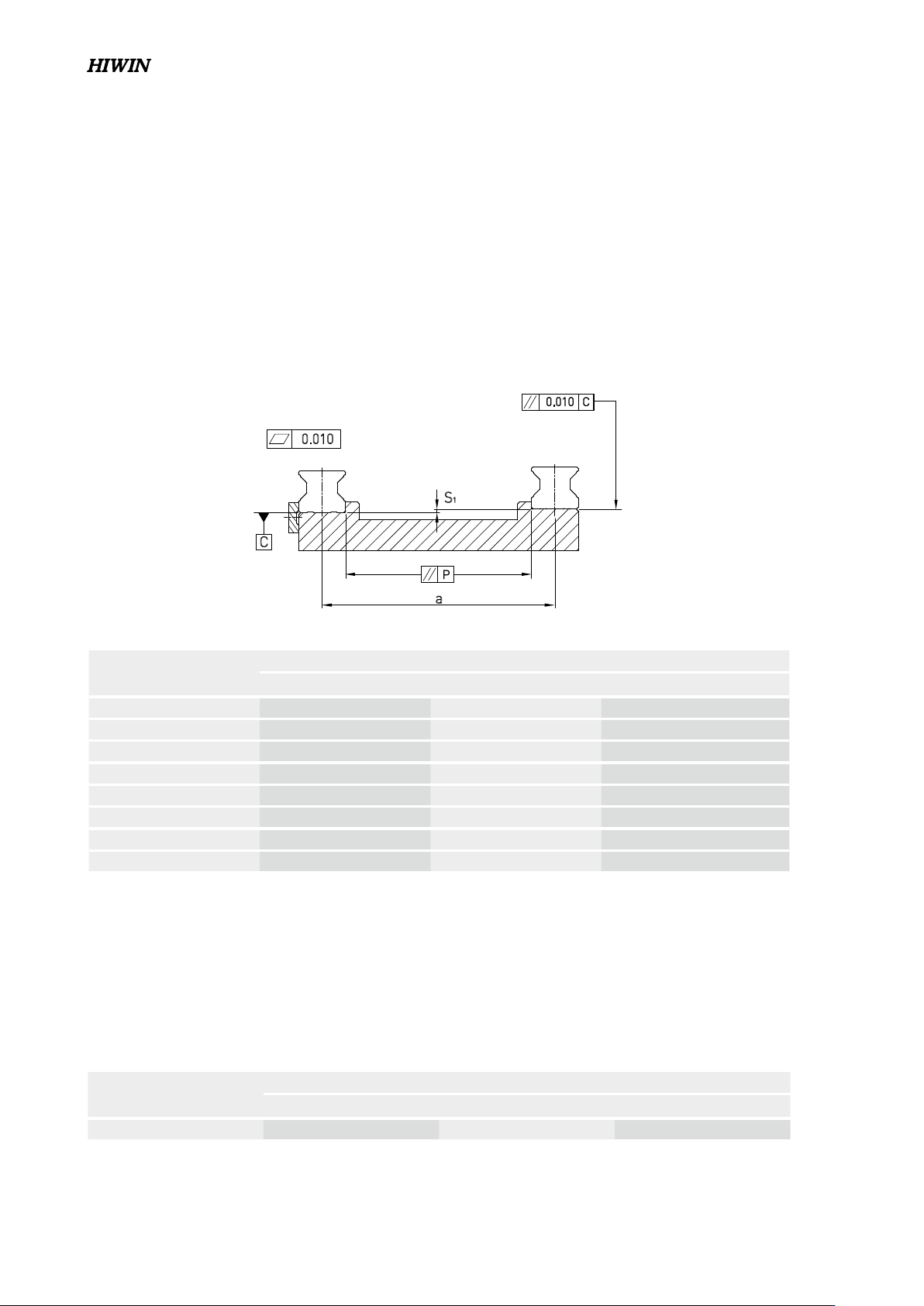

2-9-10 安裝平面誤差
(1) 導軌安裝平面精度
RG系列直線導軌藉由滾柱型滾動體與導軌與滑塊的線接觸方式，大幅提升直線導軌的剛性值，因此當安裝平面
精度誤差過大時，將會影響直線導軌的安裝品質，不僅增加摩擦阻力更會降低其使用壽命。客戶在安裝直線導軌
時若能依照下列要求其安裝平面精度，必能顯現RG系列直線導軌高剛性、高精度與壽命長的特色。
承靠面平行度誤差 (P)
P
a
C
S1
0.010
C
所有滑軌承靠面要求
0.010
表格2-9-23 容許最大平行度誤差 (P)
單位；µm
規格
預壓等級
輕預壓
(Z0)
中預壓
(ZA)
重預壓
(ZB)
K 2.2×10
-4
1.7×10
-4
1.2×10
-4
表格2-9-24 高度誤差係數
承靠面平行度誤差 (S
1
)
S
1
: 高度最大容許誤差
a : 配對導軌間距
K : 高度誤差係數
S
1
= a × K
