QW系列
靜音式寬幅型滾珠直線導軌
(1) 非互換性直線導軌產品型號
(2) 互換性直線導軌產品型號
互換型導軌產品型號
QW 系列
滑塊型式
W : 法蘭型
H : 四方型
E: 滑塊特殊加工
無記號: 滑塊無特殊加工
防塵配備
2
精度: C, H, P
預壓: Z0, ZA
QW/WE 系列
導軌固定方式
R: 上鎖式
導軌長度 (mm)
E: 導軌特殊加工
無記號: 導軌無特殊加工
精度 : C, H, P
單出導軌
QW 系列
滑塊型式
W : 法蘭型
H : 四方型
尺寸
17, 21, 27, 35
導軌長度 (mm)
E: 導軌特殊加工
無記號: 導軌無特殊加工
導軌固定方式
R : 上鎖式
預壓: Z0, ZA, ZB
精度:
C, H, P, SP, UP
負荷型式
C : 重負荷
滑塊固定方式
A : 上鎖式
C : 上或下鎖式
尺寸
17, 21, 27, 35
負荷型式
C : 重負荷
尺寸
17, 21, 27, 35
E: 滑塊特殊加工
無記號: 滑塊無特殊加工
單支導軌組裝的滑塊數
滑塊固定方式
A : 上鎖式 , C : 上或下鎖式
互換型滑塊產品型號
註： 1.單軸導軌數若只使用一支導軌則不寫，兩支標記為Ⅱ，
三支標記為Ⅲ，以此類推。
2.防塵配備中無記號為防塵標準配備刮油片加防塵片。
ZZ為刮油片加防塵片加金屬刮板。
KK為雙刮油片加防塵片加金屬刮板。
DD為雙刮油片加防塵片。
單軸導軌數
1
QW W 27 C C E ZA P + ZZ
防塵配備
2
RC：
強化型螺栓蓋
QW W 27 C C E 2 R 1600 E ZA P II + KK/RC
RC：強化型螺栓蓋
WE R 27 R 1240 E P + RC
G99TS03-1803
118
2-7-4 精度等級
QW系列直線導軌的精度，分為普通、高、精密、超
精密、超高精密級共五級，客戶可依設備精度需求選
用精度。
表格2-7-1 組合件精度表
(1) 非互換性直線導軌精度
單位：mm
H
A
N
C
D
B
(2) 互換性直線導軌精度
表格2-7-2 單出件精度表
單位：mm
型號 QW - 17, 21 QW - 27, 35
精度等級
普通級 高級 精密級 超精密級 超高精密級 普通級 高級 精密級 超精密級 超高精密級
(C) (H) (P) (SP) (UP) (C) (H) (P) (SP) (UP)
高度H的容許尺寸誤差
± 0.1 ± 0.03
0
- 0.03
0
- 0.015
0
- 0.008
± 0.1 ± 0.04
0
- 0.04
0
- 0.02
0
- 0.01
寬度N的容許尺寸誤差 ± 0.1 ± 0.03
0
- 0.03
0
- 0.015
0
- 0.008
± 0.1 ± 0.04
0
- 0.04
0
- 0.02
0
- 0.01
成對高度H的相互誤差 0.02 0.01 0.006 0.004 0.003 0.02 0.015 0.007 0.005 0.003
成對寬度N的相互誤差 0.02 0.01 0.006 0.004 0.003 0.03 0.015 0.007 0.005 0.003
滑塊C面對導軌A面的行走平行度 行走平行度(見
表格2-7-3)
滑塊D面對導軌B面的行走平行度
行走平行度(見表格2-7-3)
型號 QW - 17, 21 QW - 27, 35
精度等級
普通級 高級 精密級 普通級 高級 精密級
(C) (H) (P) (C) (H) (P)
高度H的容許尺寸誤差
± 0.1 ± 0.03 ± 0.015 ± 0.1 ± 0.04 ± 0.02
寬度N的容許尺寸誤差 ± 0.1 ± 0.03 ± 0.015 ± 0.1 ± 0.04 ± 0.02
成對高度H的相互誤差 0.02 0.01 0.006 0.02 0.015 0.007
成對寬度N的相互誤差 0.02 0.01 0.006 0.03 0.015 0.007
滑塊C面對導軌A面的行走平行度 行走平行度(見表格2-7-3)
滑塊D面對導軌B面的行走平行度
行走平行度(見表格2-7-3)
G99TS03-1803
119
QW系列
靜音式寬幅型滾珠直線導軌

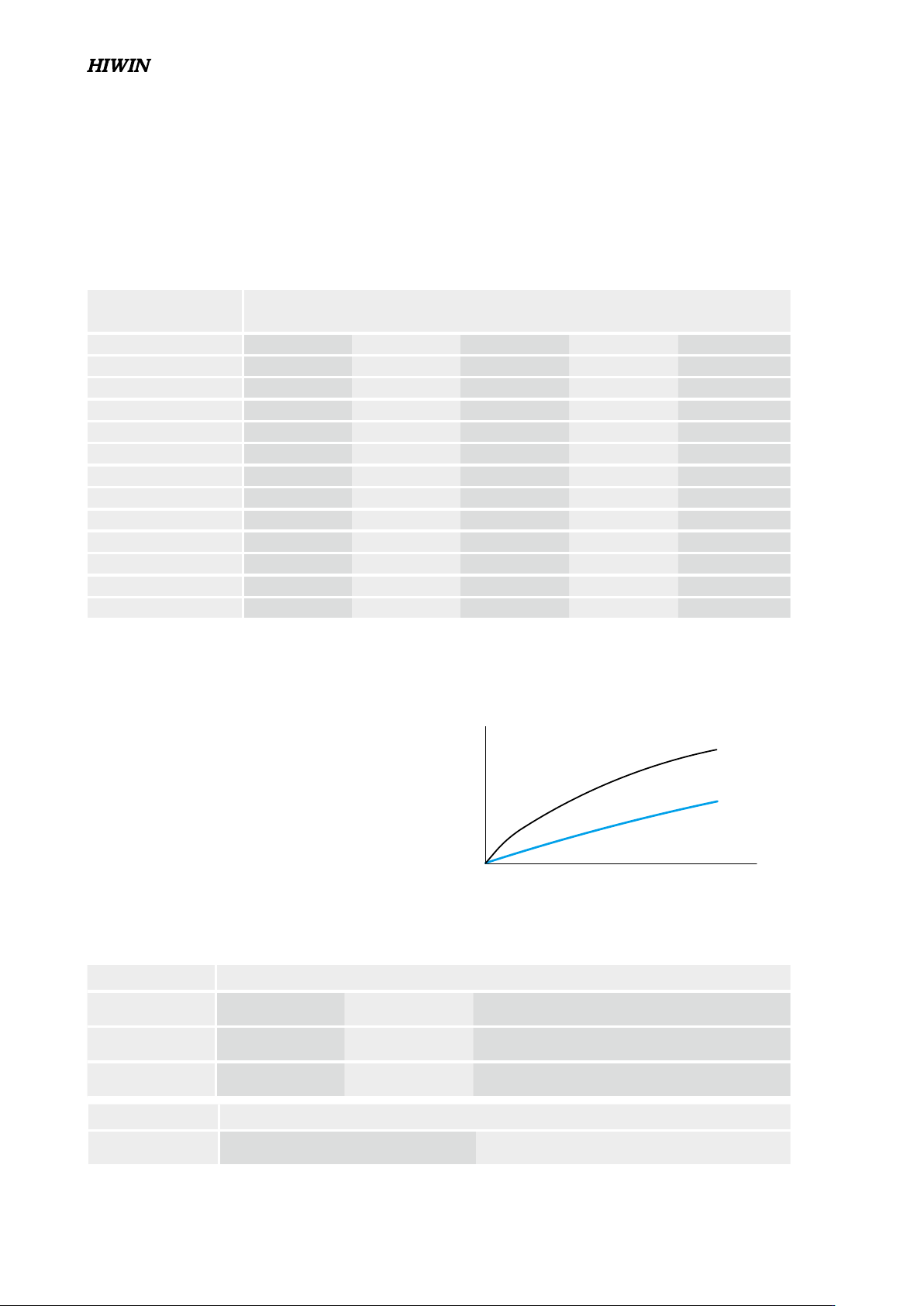

2-7-5 預壓力
(1) 預壓力定義
預壓力是預先給與鋼珠負荷力，亦即加大鋼珠直徑，
利用鋼珠與珠道之間負向間隙給與預壓，此舉能提高
直線導軌的剛性及消除間隙；以上圖來解釋，提高預
壓力可增加直線導軌剛性。但小規格建議選用輕預壓
以下預壓，以避免因預壓選用過重降低其使用壽命。
預壓等級 標記 預壓力 使用條件
普通間隙 Z0 0~ 0.02C 負荷方向固定且衝擊小，精度要求低
輕預壓 ZA 0.03C-0.05C 輕負荷且要求高精度
中預壓 ZB 0.06C~ 0.08C 高剛性要求，且有振動，衝擊之使用環境
表格2-7-4 預壓等級
(2) 預壓等級
QW 系列直線導軌提供三種標準預壓，可依據用途選擇適當預壓力。
註：預壓力中C為動額定負荷
等級 互換性線軌 (單出件) 非互換性線軌 (組合件)
預壓等級 Z0, ZA Z0, ZA, ZB
Elastic displacement
Preload amount
ZB
Elastic displacement
with medium preload
Z0
Elastic displacement
without preload
變形量
普通間隙
中預壓
外加負荷
(3) 行走平行度精度
滑 軌 長 度 (mm)
精 度 等 級 (µm)
C H P SP UP
~ 100 12 7 3 2 2
100 ~ 200 14 9 4 2 2
200 ~ 300 15 10 5 3 2
300 ~ 500 17 12 6 3 2
500 ~ 700 20 13 7 4 2
700 ~ 900 22 15 8 5 3
900 ~ 1,100 24 16 9 6 3
1,100 ~ 1,500 26 18 11 7 4
1,500 ~ 1,900 28 20 13 8 4
1,900 ~ 2,500 31 22 15 10 5
2,500 ~ 3,100 33 25 18 11 6
3,100 ~ 3,600 36 27 20 14 7
3,600 ~ 4,000 37 28 21 15 7
表格2-7-3 行走平行度精度
