2 - 1 1 -7 E2 型 式自 潤 式 直線 導 軌 尺寸 表 ( 1) H G 系列 T L V H W ( 2) E G 系列 型號 E2 自 潤 模組 尺 寸 W H T V L SS Z Z DD K K EG 15 S 33.3 18. 7 1 1 .5 3.0 54.6 ( 5 5.8) 56.2 (58.4) 58.6 (59 .8 ) 60.2 (62.4) EG 15 C 71 .3 (72.5 ) 72. 9 …
E2型式
自潤型直線導軌
2-11-4 選用註記
(1) 自潤式直線導軌選用於規格後加註/E2
例如：
HGW25CC2R1600ZAPII + ZZ / E2
(1) 自動化設備
(2) 產業機械：塑膠、印刷、造紙、紡織、食品、木工等等。
(3) 電子機械：半導體機械、機械手臂、X-Y平台、量測設備。
(4) 其他：醫療設備、搬運輸送機械、建築設備。
2-11-3 應用範圍
2-11-5 性能測試
(1) 輕負荷壽命試驗
直線導軌壽命距離(km)
HGW25CC+無潤滑
HGW25CC+E2自潤式
0km 1000km 5000km 10000km
油量消耗15%
規格 HGW25CC
速率
60m / min
行程
1500mm
荷重
500kgf
表格2-11-2 試驗條件
(2)潤滑油之特性
可拆換式油箱於出廠時已經裝入黏度等級為ISO VG680的潤滑油，此潤滑油是以合成碳氫(PAO)為基礎油的全合成
潤滑油，具有如下的特性:
與基礎油為礦物油、合成碳氫、酯油的油脂(grease)相容。
合成基礎油，高溫氧化安定性佳。
高黏度指數，在極高或極低溫的操作環境下均有卓越的性能。
低流體牽引係數，可減低動力消耗。
抗腐蝕及防鏽。
※相同黏度等級的潤滑油亦可加入可拆換式油箱，但必須注意潤滑油的相容性。
2-11-6 使用溫度範圍
本產品的使用溫度為-10℃至60℃，需超出此範圍請與上銀聯繫。
壽命達10000公里以上
*
*
壽命里程數依各產品規格適用之油箱容量而不同
G99TS03-1803
180

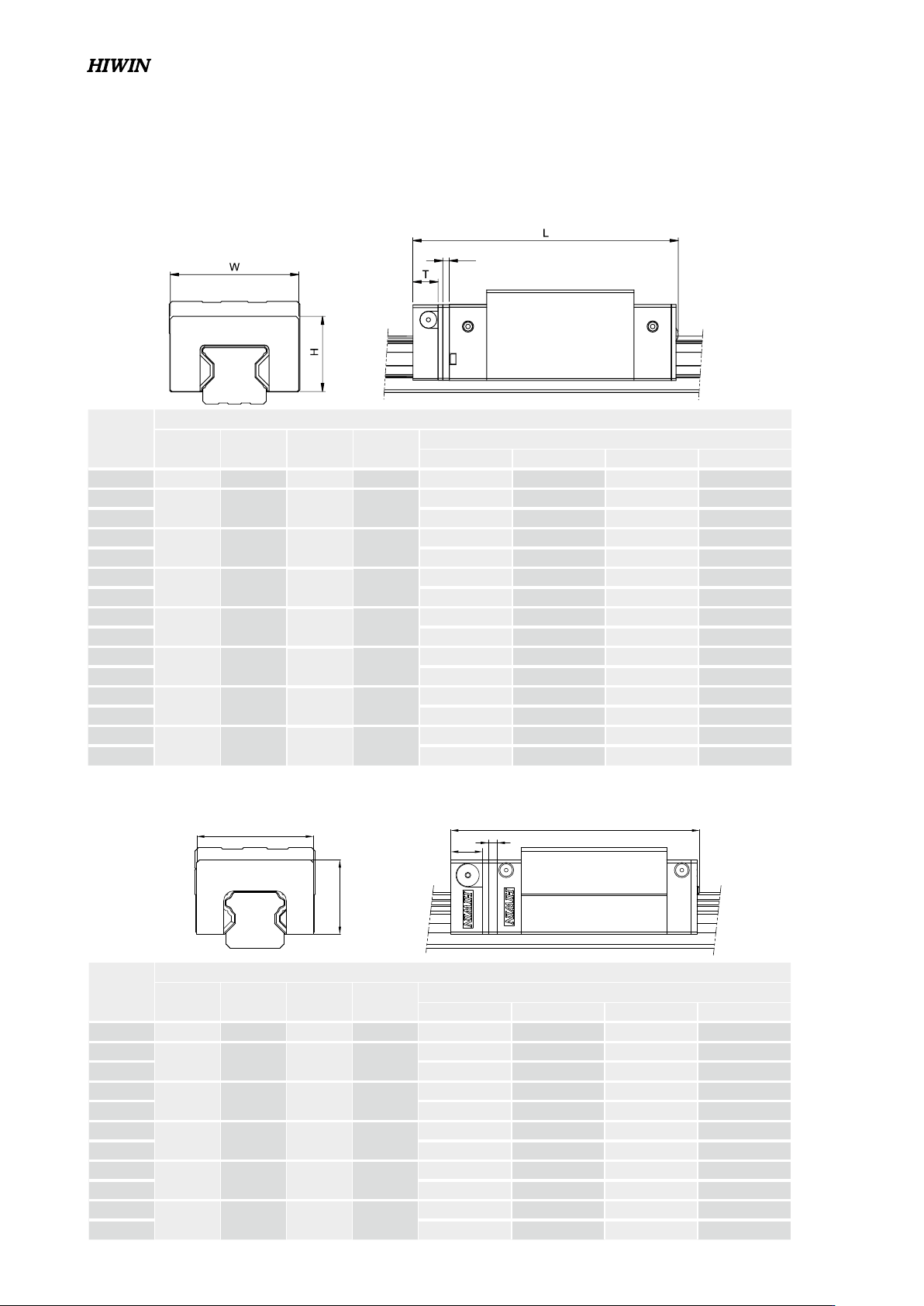

2-11-7 E2 型式自潤式直線導軌尺寸表
(1) HG 系列
T
L
V
H
W
(2) EG 系列
型號
E2 自潤模組尺寸
W H T V
L
SS ZZ DD KK
EG15S
33.3 18.7 11.5 3.0
54.6 (55.8) 56.2 (58.4) 58.6 (59.8) 60.2 (62.4)
EG15C
71.3 (72.5 ) 72.9 (75.1) 75.3 (76.5) 76.9 (79.1)
EG20S
41.3 20.9 13.0 3.0
66.0 (68.0) 67.6 (70.6) 70.0 (72.0) 71.6 (74.6)
EG20C
85.1 (87.1) 86.7 (89.7) 89.1 (91.1) 90.7 (93.7)
EG25S
47.3 24.9 13.0 3.0
75.1 (77.1) 77.1 (80.1) 79.1 (81.1) 81.1 (84.1)
EG25C
98.6 (100.6) 100.6 (103.6) 102.6 (104.6) 104.6 (107.6)
EG30S
59.3 31.0 13.0 3.0
85.5 (87.5) 87.5 (
90.5 ) 89.5 (91.5) 91.5 (94.5)
EG30C
114.1 (116.1) 116.1 (119.1) 118.1 (120.1) 120.1 (123.1)
EG35S
68.0 33.5 13.0 3.0
91.0 (93.0) 94.0 (97.0) 95.0 (97.0) 98.0 (101.0)
EG35C
124.0 (126.0) 127.0 (130.0) 128.0 (130.0) 131.0 (134.0)
型號
E2 自潤模組尺寸
W H T V
L
SS ZZ DD KK
HG15C
32.4 19.5 12.5 3.0 75.4 (75.6) 82.5 (82.7) 82.0 (82.2) 89.1 (89.3)
HG20C
43.0 24.4 13.5 3.5
93.5 (94.4) 97.5 (98.5) 98.5 (99.4) 102.5 (103.5)
HG20H
108.2 (109.1) 112.2 (113.2) 113.2 (114.1) 117.2 (118.2)
HG25C
46.4 29.5 13.5 3.5
100.0 (100.5) 104.0 (105.0) 105.0 (105.5) 109.0 (110.0)
HG25H
120.6 (121.1) 124.6 (125.6) 125.6 (126.1) 129.6 (130.6)
HG30C
58.0 35.0 13.5 3.5
112.9 (113.9) 120.4 (121.4) 120.3 (121.3) 127.8 (126.8)
HG30H
135.9 (136
.9) 143.4 (144.4) 143.3 (144.3) 150.8 (149.8)
HG35C
68.0 38.5 13.5 3.5
127.9 (128.9) 135.4 (136.4) 135.3 (136.3) 142.8 (143.8)
HG35H
153.7 (154.7) 161.2 (162.2) 161.1 (162.1) 168.6 (169.6)
HG45C
82.0 49.0 16.0 4.5
157.2 (157.2) 166.5 (166.5) 167.2 (167.2) 176.5 (176.5)
HG45H
189.0 (189.0) 198.3 (198.3) 199.0 (199.0) 208.3 (208.3)
HG55C
97.0 55.5 16.0 4.5
183.9 (183.9) 193.6 (193.6) 194.3 (194.3) 204.0 (204.0)
HG55H
222.0 (222.0) 231.7 (231.7) 232.4 (232.4) 242.1 (2
42.1)
HG65C
121.0 69.0 16.0 4.5
219.2 (219.2) 224.7 (224.7) 228.2 (228.2) 233.7 (233.7)
HG65H
278.6 (278.6) 284.1 (284.1) 287.6 (287.6) 293.1 (293.1)
註 : ( )為滑塊最大長度，包含螺絲、刮油片唇部等。
註 : ( )為滑塊最大長度，包含螺絲、刮油片唇部等。
G99TS03-1803
181
E2型式
自潤型直線導軌
(3) RG 系列
V
(4) QH 系列
T
L
V
H
W
型號
E2 自潤模組尺寸
W H T V
L
SS ZZ DD KK
RG15C
33.0 19.2 12.5 3.5 84.0 (85.2) 86.0 (88.2) 88.4 (89.6) 90.4 (92.6)
RG20C
43.4 24.2 12.5 3.5
102 (103.2) 104.0 (106.2) 106.4 (107.6) 108.4 (110.6)
RG20H
122 (123.2) 124.0 (126.2) 126.4 (127.6) 128.4 (130.6)
RG25C
46.8 29.2
13.5
3.5
114.9 (116.7) 116.9 (119.9) 119.3 (121.1) 121.3 (124.3)
RG25H 131.4 (133.2) 133.4 (136.4) 135.8 (137.6) 137.8 (140.8)
RG30C
58.8 34.9 13.5 3.5
126.8 (128.6) 129.8 (132.8) 131.6 (133.4) 134.6 (137.6)
RG30H 148.8 (150.6) 151.8 (154.8) 153.6 (155.4) 156.6 (159.6)
RG35C
68.8 40.3 13.5 3.5
141 (143.7) 144.0 (148.0) 146.0 (148.7) 149.0 (153.0)
RG35H 168.5 (171.2) 171.5 (175.5) 173.5 (176.2) 176.5 (180.5)
RG45C
83.8 50.2 16.0 4.5
173.7 (175.3) 176.7 (180.7) 180.9 (182.5) 183.9 (187.9)
RG45H 207.5 (209.1) 210.5 (214.5) 214.7 (216.3) 217.7 (221.7)
RG55C
97.6 58.4 16.0 4.5
204.2 (205.8) 207.2 (211.2) 211.4 (213) 214.4 (218.4)
RG55H 252.5 (25 4.1) 255.5 (259.5) 259.7 (261.3) 262.7 (266.7)
RG65C
121.7 76.1
16.0
4.5
252.5 (254.5) 255.5 (260.5) 261.3 (263.3) 264.3 (269.3)
RG65H 315.5 (317.5) 318.5 (323.5) 324.3 (326.3) 327.3 (332.3)
型號
E2 自潤模組尺寸
W H T V
L
SS ZZ DD KK
QH15C 32.4 19.5 12.5 3.0 75.4 (75.6) 82.2 (82.7) 82.0 (82.2) 88.8 (89.3)
QH20C
43.0 24.4 13.5 3.5
93.1 (94.2) 97.2 (98.5) 98.1 (99.2) 102.2 (103.5)
QH20H 107.8 (108.9) 111.9 (113.2) 112.8 (113.9) 116.9 (118.2)
QH25C
46.4 29.5 13.5 3.5
100.2 (101.5) 104.7 (106.0) 105.2 (106.5) 109.7 (111.0)
QH25H 120.8 (122.1) 125.3 (126.6) 125.8 (127.1) 130.3 (131.6)
QH30C
58.0 35.0 13.5 3.5
112.9 (113.9) 120.1 (121.4) 120.3 (121.3) 127.5 (128.8)
QH30H 135.9 (136.9) 143.1 (144.4) 143.3 (144.3) 150.5 (151.8)
QH35C
68.0 38.5 16.0 3.5
129.3 (129.7) 133.5 (134.0) 134.3 (134.7) 138.5 (139.0)
QH35H 155.1 (155.5) 159.3 (159.8) 160.1 (160.5) 164.3 (164.8)
QH45C
82.0 49.0 16.0 4.5
158.3 (158.3) 163.7 (163.7) 165.5 (165.5) 170.9 (170.9)
QH45H 190.1 (190.1) 195.5 (195.5) 197.3 (197.3) 202.7 (202.7)
註 : ( )為滑塊最大長度，包含螺絲、刮油片唇部等。
註 : ( )為滑塊最大長度，包含螺絲、刮油片唇部等。
