RG 系列 滾柱型直線導軌 ( 2) 潤 滑油 建議使 用油黏 滯力約 為 30 ~15 0c S t 之 潤滑油 潤滑直 線導軌 ，客戶 可先跟 我們說 明需要 使用油 潤滑， 出貨之 直線導 軌將不會封入潤滑油脂。  油 管接 頭型 式 PT 1/8 M8x1.0P 10 20 2 Ø10 19.5 M8x1.0P 18 10 M6x0.75P 3 Ø8 PT 1/8 M6x0.75P Ø8 PT 1/8 PT 1/8 12 25…

100%1 / 211
RG15
RG45
RG55
RG65
RG25
RG30
RG35
NO.34320001 NO.34320003
NO.34310003(OPTION) NO.3431000B(OPTION)
M6x0.75P
M6x0.75P
PT1/8
PT1/8
M4x0.7P
RG45
RG55
RG65
RG25
RG30
RG35
NO.34310002
RG20
油嘴位置
依客戶需要在滑塊前端或後端裝上油嘴以供手
動打油，RG系列特別在端蓋側面與上面均預
留油孔位置以安裝油嘴(一般為直油嘴)，提供
側向與上方打油。側向打油的位置建議在非側
基準邊，但若有特殊需要亦可放在側基準邊。
客戶若有上述側向打油或上方打油需求請與我
們聯絡。使用接管方式自動供潤滑油脂之直線
導軌，則可依連接管型式選用安裝油管接頭。
do
W
O Ring
規格
O-Ring規格
穿孔最大容許深度 T
max
(mm)
do (mm) W (mm)
RG 15 2.5±0.15 1.5±0.15 3.45
RG 20 2.5±0.15 1.5±0.15 4
RG 25 7.5±0.15 1.5±0.15 5.8
RG 30 7.5±0.15 1.5±0.15 6.2
RG 35 7.5±0.15 1.5±0.15 8.65
RG 45 7.5±0.15 1.5±0.15 9.5
RG 55 7.5±0.15 1.5±0.15 11.6
RG 65 7.5±0.15 1.5±0.15 14.5
dia.0.8
Tmax
表格2-9-14 O-Ring 規格與穿孔最大容許深度
規格 重負荷 (cm
3
) 超重負荷 (cm
3
) 規格 重負荷 (cm
3
) 超重負荷 (cm
3
)
RG 15 3 - RG 35 12 14
RG 20 5 6 RG 45 19 23
RG 25 7 8 RG 55 28 35
RG 30 9 10 RG 65 52 63
單個滑塊填滿潤滑油脂油量
潤滑頻率
每運行100km，或每3至6個月確認一次油脂。
表格2-9-15 單個滑塊潤滑油脂油量

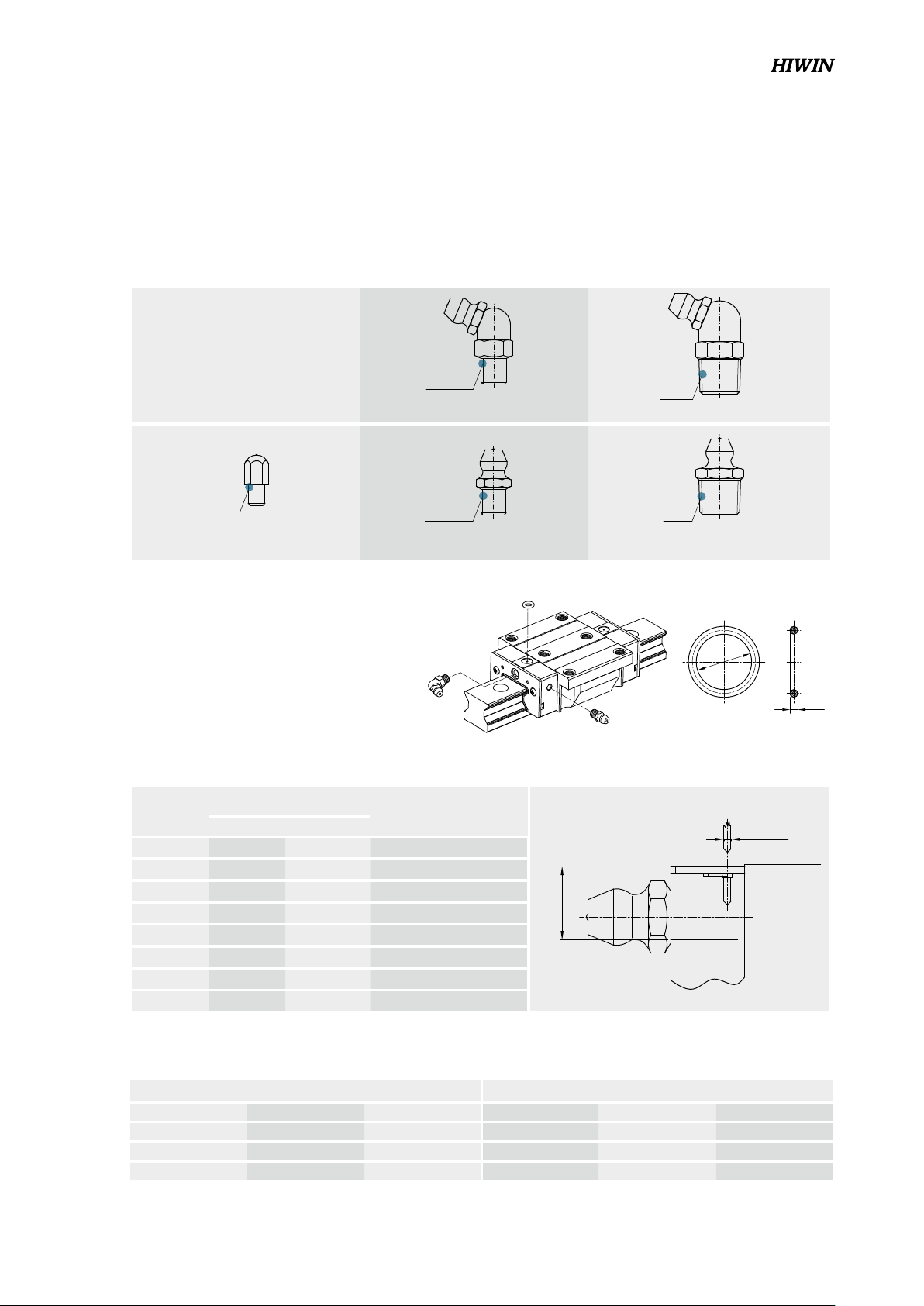

2-9-7 潤滑方式
(1) 潤滑油脂
油嘴型式
G99TS03-1803
151
RG系列
滾柱型直線導軌
(2) 潤滑油
建議使用油黏滯力約為30~150cSt之潤滑油潤滑直線導軌，客戶可先跟我們說明需要使用油潤滑，出貨之直線導
軌將不會封入潤滑油脂。

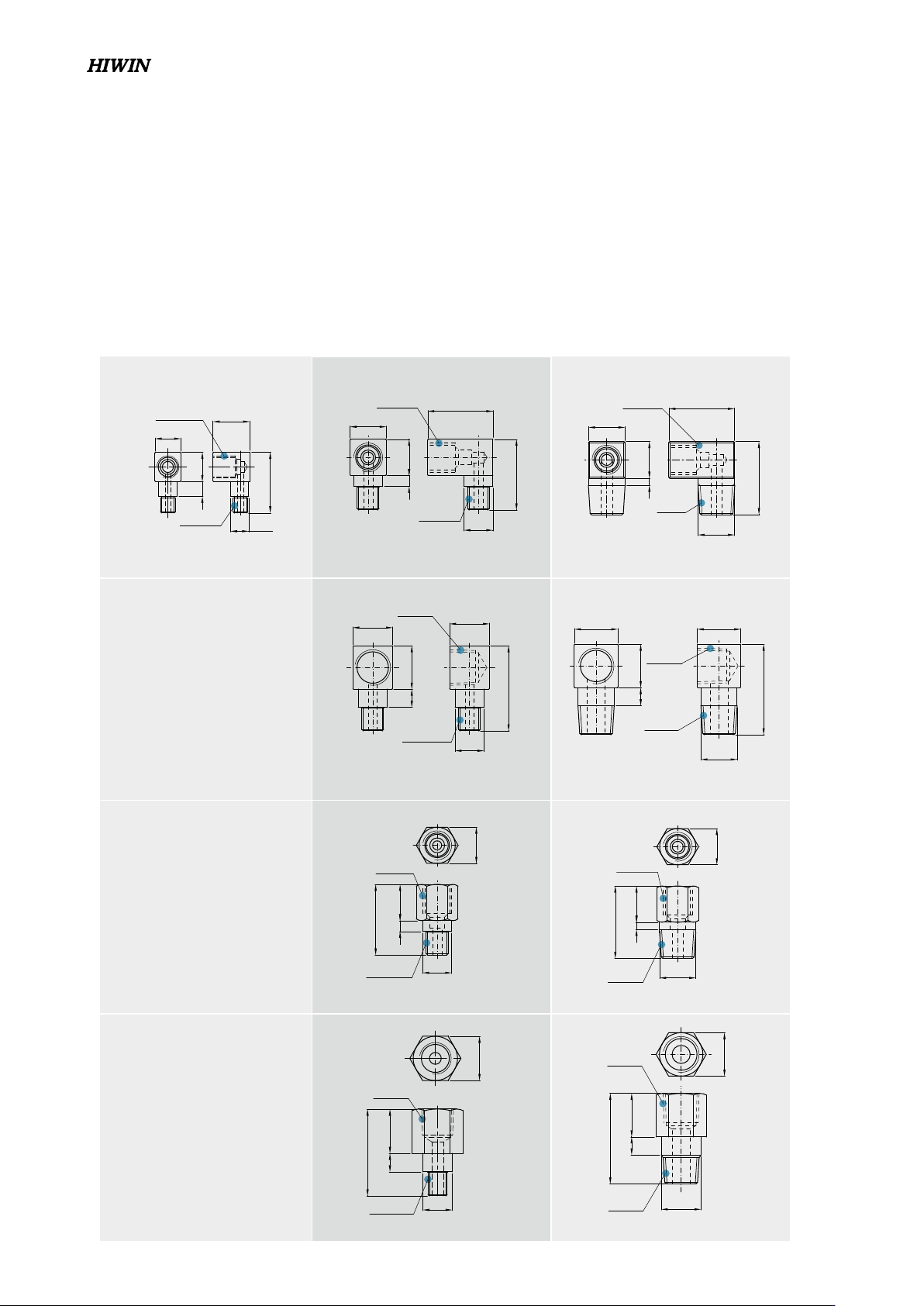

油管接頭型式
PT 1/8
M8x1.0P
10
20
2
Ø10
19.5
M8x1.0P
18
10
M6x0.75P
3
Ø8
PT 1/8
M6x0.75P
Ø8
PT 1/8
PT 1/8
12
25
5
Ø11
PT 1/8
PT 1/8
12
25
Ø10
5
11
12
10
12
NO.970003A1
NO.970005A1
NO.970002A1
NO.970004A1
NO.970006A1
NO.970007A1
NO.970008A1
12
23.5
5
SF-86
SF-78
SF-88
LF-76
LF-86
LF-78
LF-88
11
10
12
M6x0.75P
M8x1.0P
10
19.5
3
Ø8
10
NO.970001A1
SF-76
RG25
RG30
RG35
RG25
RG30
RG35
RG45
RG55
RG65
RG25
RG30
RG35
RG25
RG30
RG35
RG45
RG55
RG65
RG45
RG55
RG65
RG45
RG55
RG65
RG15
RG20
NO.97000EA1
LF-64
8
16.5
M6x0.75P
M4x0.7P
4
Ø5
10
7
M8x1.0P
PT 1/8
18
10
20
2
Ø10
10
PT 1/8
12
23.5
M6x0.75P
Ø8
5
11
G99TS03-1803
152
t2
t1
t2
t1
規格
供油速率
(cm
3
/hr)
RG 15 0.14
RG 20 0.14
RG 25 0.167
RG 30 0.2
RG 35 0.23
RG 45 0.3
RG 55 0.367
RG 65 0.433
供油速率
表格2-9-16 供油速率
表格2-9-17
金屬刮板
刮油片
刮油片
防塵片
防塵片
防塵片
防塵片
刮油片
金屬刮板
刮油片
無記號為標準防塵配備(刮油片+防塵片)
KK (雙刮油片+金屬刮板+防塵片)DD (雙刮油片+防塵片)
ZZ (刮油片+金屬刮板+防塵片)

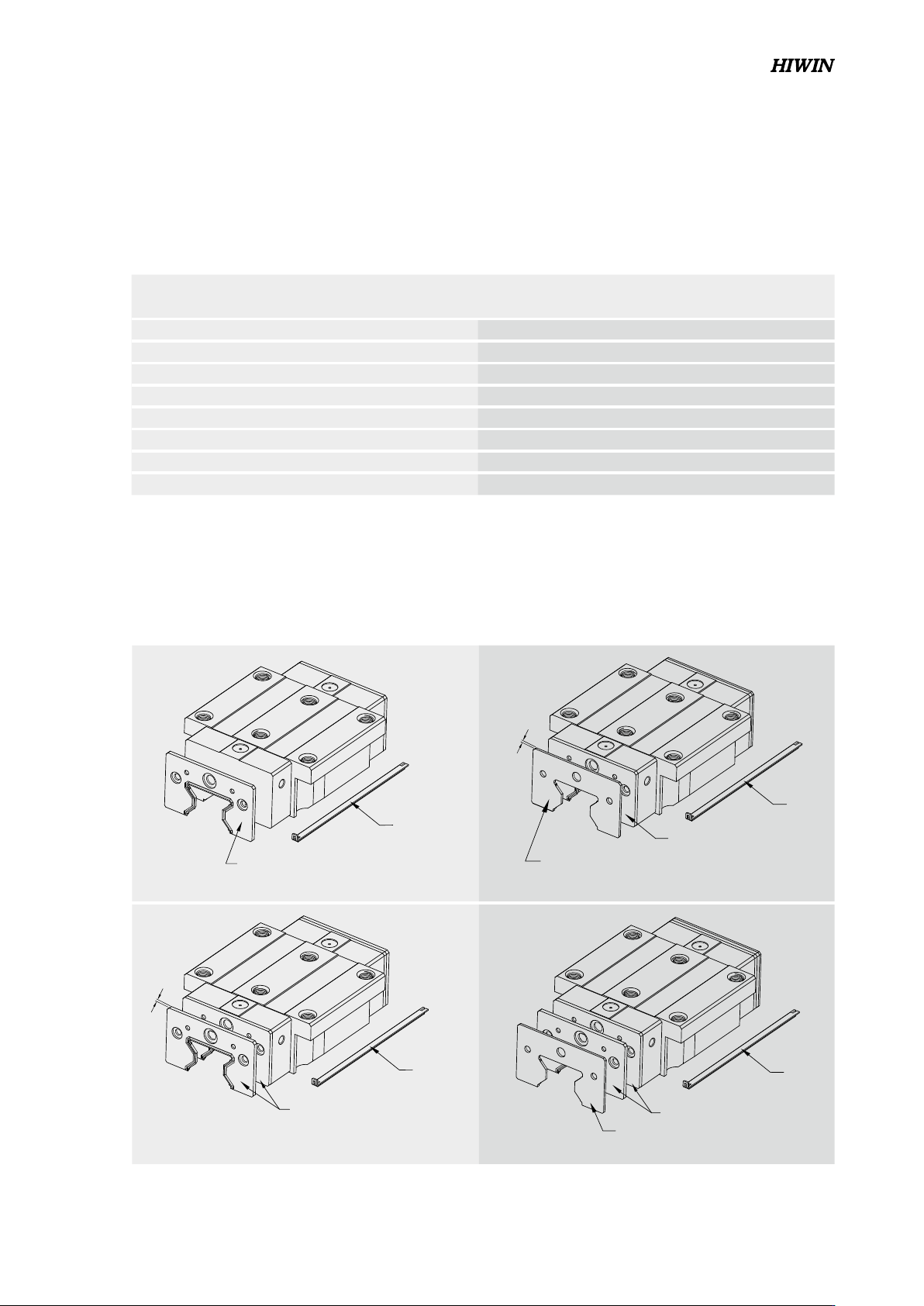

2-9-8 防塵配備
(1) 標準防塵配備代碼
若有下列防塵配備需求時，請於產品型號後面加註代碼。
