QR系列
靜音式滾柱型直線導軌
2-10-3 產品規格說明
QR系列分為非互換性及互換性型兩種直線導軌，兩者規格尺寸相同，主要差異點在於互換性型之滑塊、導軌可
單獨互換使用，較便利，但其組合精度無法達到非互換性型之超精密級以上的精度，不過由於HIWIN互換性型之
組合精度目前已達到一定的水準，對不需配對安裝直線導軌的客戶而言，是一項便利的選擇。直線導軌的產品規
格型號主要標明直線導軌尺寸、型式、精度等級、預壓等規格要求，以利訂貨時雙方對產品的確認。
(2) 互換性直線導軌產品型號
互換型滑塊產品型號
互換型導軌產品型號(與RG系列共用)
QR 系列
滑塊型式
W : 法蘭型 H : 四方型 L : 四方型(低)
3
滑塊固定方式
A : 上鎖式
C : 上或下鎖式
E
：滑塊特殊加工
無記號：滑塊無特殊加工
防塵配備
2
精度：
H, P
預壓：
Z0, ZA
QR/RG 系列
導軌固定方式
R：上鎖式 T：下鎖式
導軌長度(mm)
E：導軌特殊加工
無
記號：導軌無特殊加工
精度：H, P
單出導軌
E2
：自潤式
尺寸：
20, 25, 30, 35, 45
負荷型式
C : 重負荷 H : 超重負荷
尺寸：
20, 25, 30, 35, 45
QR W 25 C C E ZA P + ZZ/E2
RG R 25 R 1200 E P + RC
(1) 非互換性直線導軌產品型號
QR 系列
滑塊型式
W : 法蘭型
H : 四方型
L : 四方型(低)
3
尺寸：
20, 25, 30, 35, 45
負荷型式
C : 重負荷
H : 超重負荷
滑塊固定方式
A : 上鎖式
C : 上或下鎖式
E: 滑塊特殊加工
無記號 : 滑塊無特殊加工
導軌長度(mm)
導軌固定方式
R：上鎖式
T：下鎖式
預壓：Z0, ZA, ZB
精度：H, P, SP, UP
單軸導軌數
1
E：導軌特殊加工
無記號：導軌無特殊加工
單支導軌組裝的滑塊數
防塵配備
2
E2：自潤式
RC：
強化型螺栓蓋
QR W 35 C C E 2 R 1640 E ZA P II + KK/E2/RC
RC：
強化型螺栓蓋
註： 1. 單軸導軌數若只使用一支導軌則不寫，兩支標記為Ⅱ，三支標記為Ⅲ，
以此類推。
2. 防塵配備中無記號為防塵標準配備刮油片加防塵片。
ZZ為刮油片加防塵片加金屬刮板。
KK為雙刮油片加防塵片加金屬刮板。
DD為雙刮油片加防塵片。
3. 滑塊型式L為四方形H之低組裝式滑塊，其組合高度與同尺寸之法蘭型一致。
G99TS03-1803
166
2-10-4 系列型式
(1) 滑塊型式
QR系列提供法蘭型及四方型兩種直線導軌，法蘭型滑塊在法蘭的部位有加工安裝螺絲孔可供安裝，對於下鎖的
安裝方式也可適用，其直線導軌組合高度低，承靠面積大，適用於承受力距負載的場所。四方型滑塊寬度較小，
適合有安裝空間限制的設備，滑塊上方安裝螺絲孔可配合安裝。
(2) 導軌型式
除了一般上鎖式螺栓孔導軌外，QR系列亦提供下鎖式螺栓孔導軌，方便客戶安裝使用。
表格2-10-4 導軌型式
上鎖式螺栓孔 下鎖式螺栓孔
表格2-10-3 滑塊型式
型式 規格 形狀 高度尺寸 導軌長度 應用設備
(mm) (mm)
QRH-CA
QRH-HA
28
90
100
4000
自動化設備
重型搬運設備
CNC加工機
重切削加工機
CNC磨床
射出成型機
放電加工機
大型龍門機床
高剛性與重負荷需求
的工作機械
QRL-CA
QRL-HA
30
60
100
4000
QRW-CC
QRW-HC
24
90
100
4000
四
方
型
法
蘭
型
四
方
型
G99TS03-1803
167
QR系列
靜音式滾柱型直線導軌
QR系列直線導軌的精度，分為高、精密、超精密、超
高精密共四級，客戶可依設備精度需求選用精度。
表格2-10-6 組合件精度表
表格2-10-5 組合件精度表
單位；mm
單位；mm
型號 QR - 25, 30, 35
精度等級
高級 精密級 超精密級 超高精密級
(H) (P) (SP) (UP)
高度H的容許尺寸誤差 ± 0.04
0
- 0.04
0
- 0.02
0
- 0.01
寬度N 的容許尺寸誤差 ± 0.04
0
- 0.04
0
- 0.02
0
- 0.01
成對高度H的相互誤差 0.015 0.007 0.005 0.003
成對寬度N的相互誤差 0.015 0.007 0.005 0.003
滑塊C面對導軌A面的行走平行度 行走平行度(見表格2-10-11)
滑塊D面對導軌B面的行走平行度 行走平行度(見表格2-10-11)
型號 QR - 20
精度等級
高級 精密級 超精密級 超高精密級
(H) (P) (SP) (UP)
高度H的容許尺寸誤差 ± 0.03
0
- 0.03
0
- 0.015
0
- 0.008
寬度N 的容許尺寸誤差 ± 0.03
0
- 0.03
0
- 0.015
0
- 0.008
成對高度H的相互誤差 0.01 0.006 0.004 0.003
成對寬度N的相互誤差 0.01 0.006 0.004 0.003
滑塊C面對導軌A面的行走平行度 行走平行度(見表格2-10-11)
滑塊D面對導軌B面的行走平行度 行走平行度(見表格2-10-11)

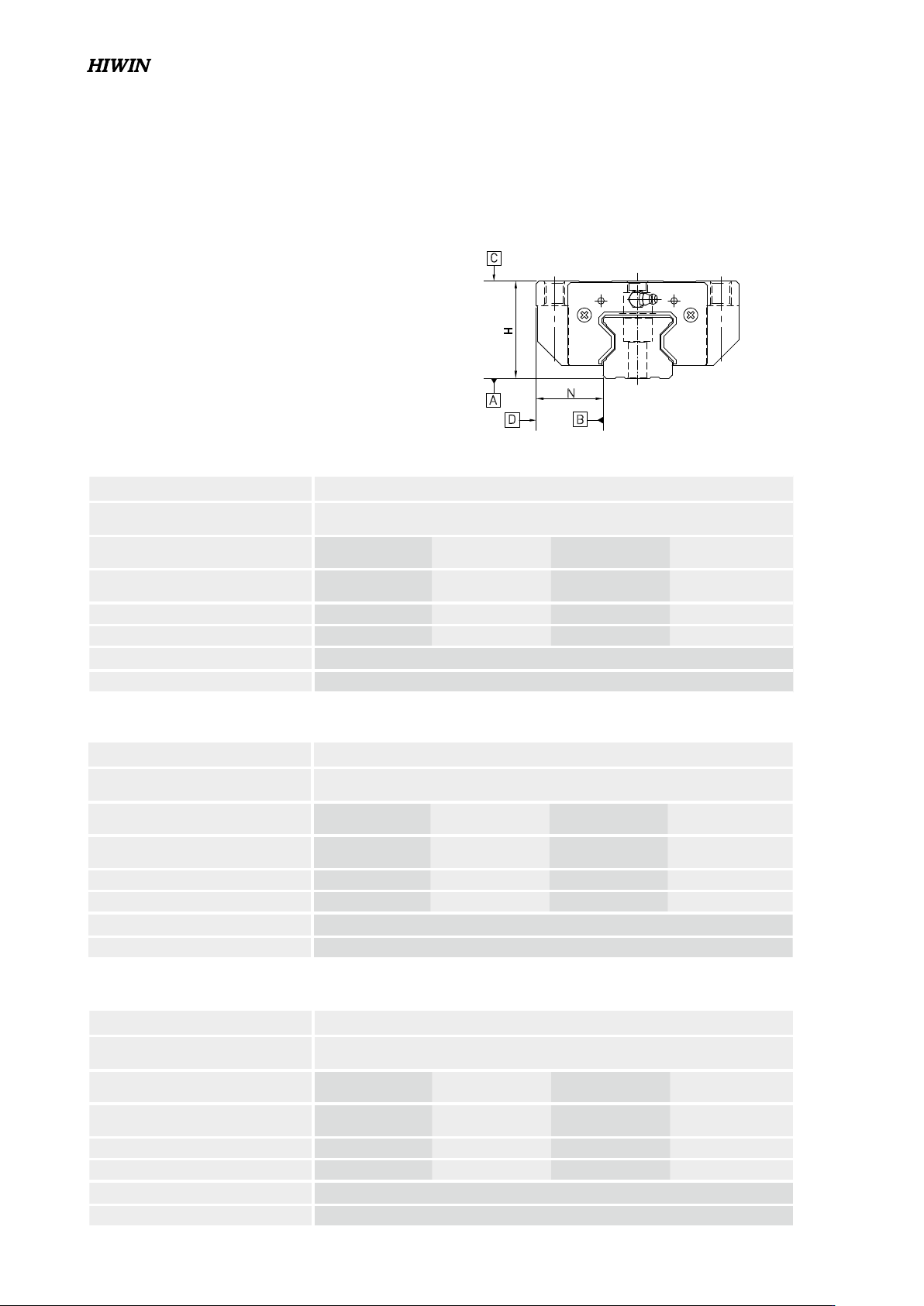

2-10-5 精度等級
H
N
D
B
C
A
表格2-10-7 組合件精度表
單位；mm
型號 QR - 45
精度等級
高級 精密級 超精密級 超高精密級
(H) (P) (SP) (UP)
高度H的容許尺寸誤差 ± 0.05
0
- 0.05
0
- 0.03
0
- 0.02
寬度N 的容許尺寸誤差 ± 0.05
0
- 0.05
0
- 0.03
0
- 0.02
成對高度H的相互誤差 0.015 0.007 0.005 0.003
成對寬度N的相互誤差 0.02 0.01 0.007 0.005
滑塊C面對導軌A面的行走平行度 行走平行度(見表格2-10-11)
滑塊D面對導軌B面的行走平行度 行走平行度(見表格2-10-11)
(1) 非互換性直線導軌精度
G99TS03-1803
