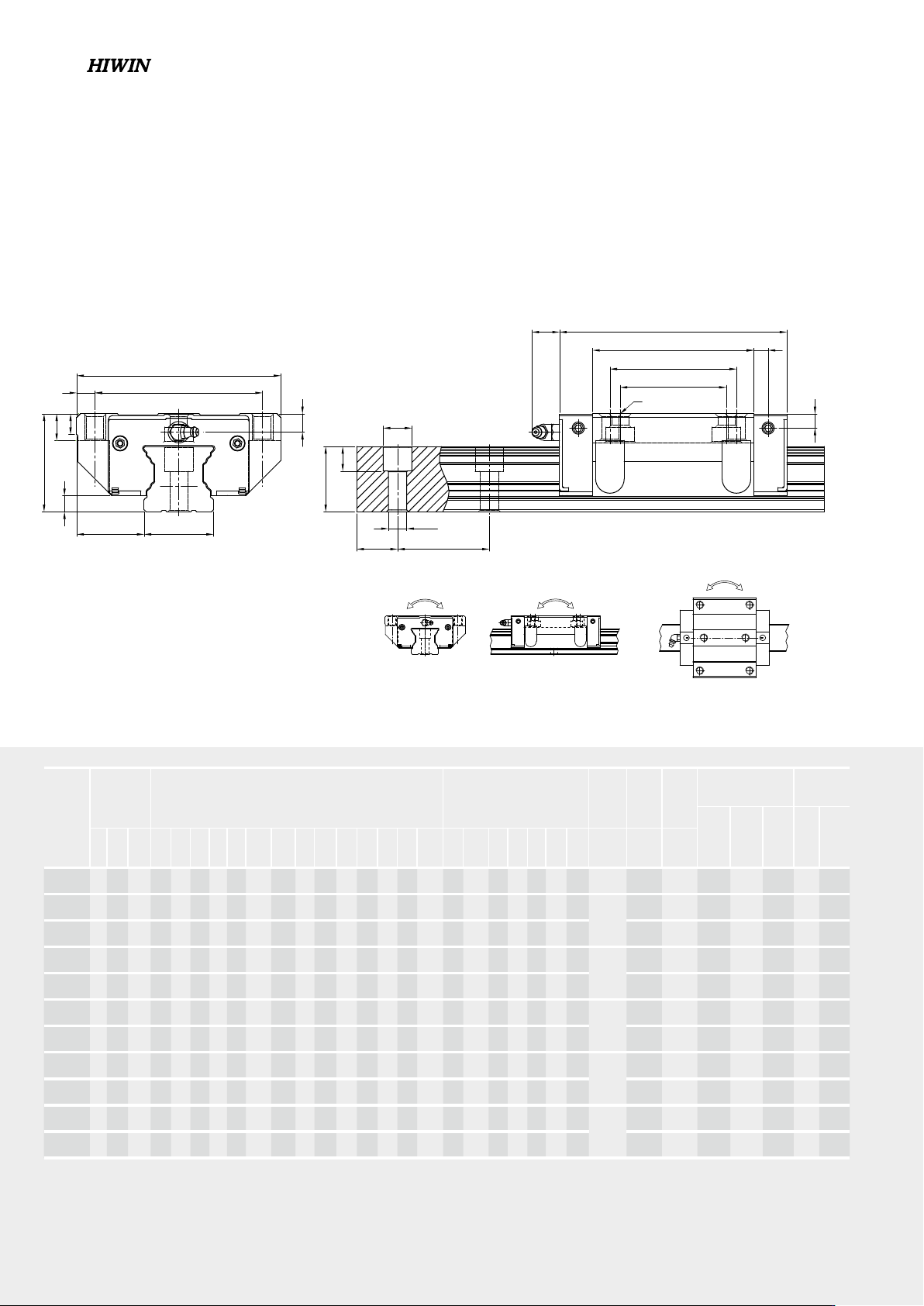

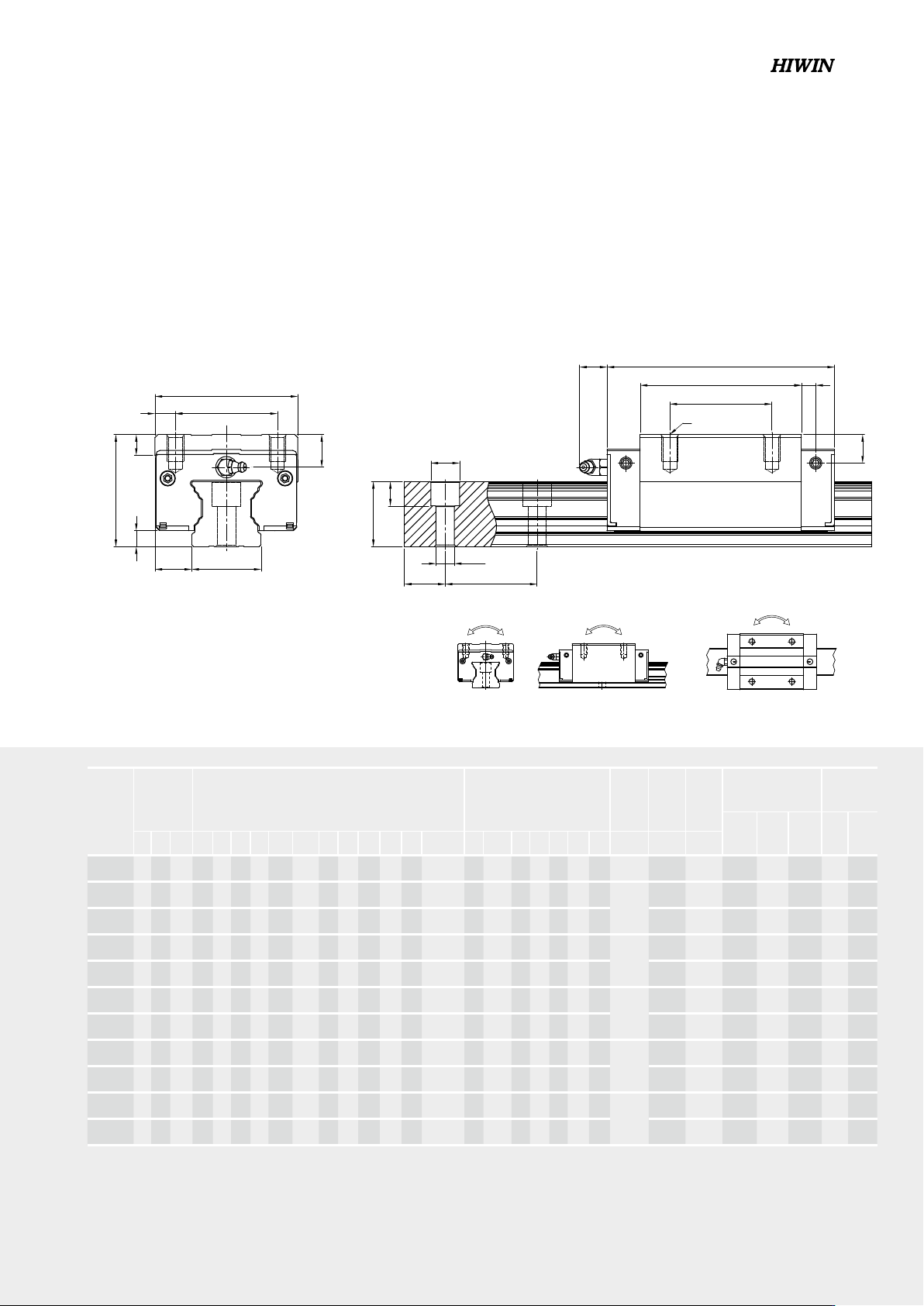

CG 系列 抗扭矩型滾珠直線導軌 W B H H 1 W R N Ø D Ø d h H R P E L L 1 C 4-M x l ØD Ø d h H R P E L L 1 C 6-M C 1 W R N H H 1 W B T B 1 B 1 G G K 2 H 3 H 2 H 2 K 2 H 3 T T 1 M R M Y M P M R M Y M P ( 2 ) CG W - CC / C G W -H C 註 : 1 k…
W
B
H
H1
WRN
ØD
Ød
h
HR
PE
L
L1
C
4-M x l
ØD
Ød
h
H
R
PE
L
L
1
C
6-M
C
1
WRN
H
H
1
W
B
T
B1
B1
G
G
K2
H3
H2
H2
K2
H3
T
T1
M
R
M
Y
M
P
M
R
M
Y
M
P
(1) CGH-CA / CGH-HA
註 : 1 kgf = 9.81 N
2-8-13 CG系列直線導軌尺寸表
型號
組件尺寸
(mm)
滑塊尺寸
(mm)
導軌尺寸
(mm)
導軌的
固定螺
栓尺寸
基本
動額
定負荷
基本
靜額
定負荷
容許靜力矩 重量
M
R
M
P
M
Y
滑塊 導軌
H H
1
N W B B
1
C L
1
L G K
2
T H
2
H
3
M x l W
R
H
R
D h d P E
(mm)
C (kN) C
0
(kN)
kN-m kN-m kN-m kg kg/m
CGH15CA 28 4.1 9.5 34 26 4 26 39.6 58.2 6 4.25 5 7.8 7.8 M4 x 6 15 16.2 7.5 5.9 4.5 60 20 M4x17 14.7 19.52 0.19 0.14 0.14 0.15 1.58
CGH20CA 30 4.65 12 44 32 6 36 52.5 74.9 6 5.5 8 3.7 3.5 M5 x 6 20 20.55 9.5 8.5 6 60 20
M5x19
23.7 30.51 0.37 0.28 0.28 0.25 2.48
CGH20HA 30 4.65 12 44 32 6 50 68.5 90.9 6 5.5 8 3.7 3.5 M5 x 6 20 20.55 9.5 8.5 6 60 20 28.6 39.9 0.48 0.48 0.48 0.33 2.48
CGH25CA 40 6.1 12.5 48 35 6.5 35 61 84 13 5 8 10 9.5 M6 x 8 23 24.25 11 9 7 60 20
M6x22
34.96 43.94 0.6 0.49 0.49 0.46 3.38
CGH25HA 40 6.1 12.5 48 35 6.5 50 78.4 101.4 13 5 8 10 9.5 M6 x 8 23 24.25 11 9 7 60 20 40.5 54.08 0.74 0.73 0.73 0.59 3.38
CGH30CA 45 7 16 60 40 10 40 69 97.4 13 8.7 9.5 9.7 10 M8 x 10 28 28.35 14 12 9 80 20
M8x25
46 55.19 0.95 0.7 0.7 0.71 5.1
CGH30HA 45 7 16 60 40 10 60 91.5 119.9 13 8.7 9.5 9.7 10 M8 x 10 28 28.35 14 12 9 80 20 58.59 78.18 1.35 1.23 1.23 0.94 5.1
CGH35CA 55 7.6 18 70 50 10 50 79 111.4 13 7 10.2 16 14 M8 x 13 34 31.85 14 12 9 80 20
M8x28
61.17 79.3 1.73 1.09 1.09 1.24 7.14
CGH35HA 55 7.6 18 70 50 10 72
103.4 135.8 13 7 10.2 16 14 M8 x 13 34 31.85 14 12 9 80 20 77.9 112.34 2.46 2.02 2.02 1.62 7.14
CGH45CA 70 9.7 20.5 86 60 13 60 97.2 137.6 13 8.7 16 18.5 18.2 M10 x 17 45 39.85 20 17 14 105 22.5
M12x37
98.43 112.66 3.56 2.35 2.35 2.38 11.51
CGH45HA 70 9.7 20.5 86 60 13 80 133.6 174 13 8.7 16 18.5 18.2 M10 x 17 45 39.85 20 17 14 105 22.5 125.58 159.6 5.05 4.45 4.45 3.01 11.51
G99TS03-1803
141
CG系列
抗扭矩型滾珠直線導軌
W
B
H
H
1
WRN
ØD
Ød
h
H
R
PE
L
L
1
C
4-M x l
ØD
Ød
h
HR
PE
L
L1
C
6-M
C1
WRN
H
H1
W
B
T
B1
B1
G
G
K2
H3
H2
H2
K2
H3
T
T1
M
R
M
Y
M
P
M
R
M
Y
M
P
(2) CGW-CC / CGW-HC
註 : 1 kgf = 9.81 N
型號
組件尺寸
(mm)
滑塊尺寸
(mm)
導軌尺寸
(mm)
導軌的
固定螺
栓尺寸
基本
動額
定負荷
基本
靜額
定負荷
容許靜力矩 重量
M
R
M
P
M
Y
滑塊 導軌
H H
1
N W B B
1
C C
1
L
1
L G K
2
T T
1
H
2
H
3
M W
R
H
R
D h d P E
(mm)
C (kN) C
0
(kN)
kN-m kN-m kN-m kg kg/m
CGW15CC 24 4.1 16 47 38 4.5 30 26 39.6 58.2 6 4.25 5 6.5 3.8 3.8 M5 15 16.2 7.5 5.9 4.5 60 20 M4x17 14.7 19.52 0.19 0.14 0.14 0.14 1.58
CGW20CC 30 4.65 21.5 63 53 5 40 35 52.5 74.9 6 5.5 6.5 7.7 3.7 3.5 M6 20 20.55 9.5 8.5 6 60 20
M5x19
23.7 30.51 0.37 0.28 0.28 0.36 2.48
CGW20HC 30 4.65 21.5 63 53 5 40 35 68.5 90.9 6 5.5 6.5 7.7 3.7 3.5 M6 20 20.55 9.5 8.5 6 60 20 28.6 39.9 0.48 0.48 0.48 0.47 2.48
CGW25CC 36 6.1 23.5 70 57 6.5 45 40 61 84 13 5 7 9.3 6 5.5 M8 23 24.25 11 9 7 60 20
M6x22
34.96 43.94 0.6 0.49 0.49 0.53 3.38
CGW25HC 36 6.1 23.5 70 57 6.5 45 40 78.4 101.4 13 5 7 9.3 6 5.5 M8 23 24.25 11 9 7 60 20 40.5 54.08 0.74 0.73 0.73 0.68 3.38
CGW30CC 42 7 31 90 72 9 52 44 69 97.4 13 8.7 9.5 12 6.7 7 M10 28 28.35 14 12 9 80 20
M8x25
46 55.19 0.95 0.7 0.7 0.9 5.1
CGW30HC 42 7 31 90 72 9 52 44 91.5 119.9 13 8.7 9.5 12 6.7 7 M10 28 28.35 14 12 9 80 20 58.59 78.18 1.35 1.23 1.23 1.19 5.1
CGW35CC 48 7.6 33 100 82 9 62 52 79 111.4 13 7 10.1 13.1 9 7 M10 34 31.85 14 12 9 80 20
M8x28
61.17 79.3 1.73 1.09 1.09 1.37 7.14
CGW35HC 48 7.6 33 100 82 9 62 52 103.4 135.8 13 7 10.1 13.1 9 7 M10 34 31.85 14 12 9 80 20 77.9 112.34 2.46 2.02 2.02 1.79 7.14
CGW45CC 60 9.7 37.5 120 100 10 80 60 97.2 137.6 13 8.7 13.5 15 8.5 8.1 M12 45 39.85 20 17 14 105 22.5
M12x37
98.43 112.66 3.56 2.35 2.35 2.45 11.51
CGW45HC 60 9.7 37.5 120 100 10 80 60 133.6 174 13 8.7 13.5 15 8.5 8.1 M12 45 39.85 20 17 14 105 22.5 125.58 159.6 5.05 4.45 4.45 3 11.51
G99TS03-1803
142

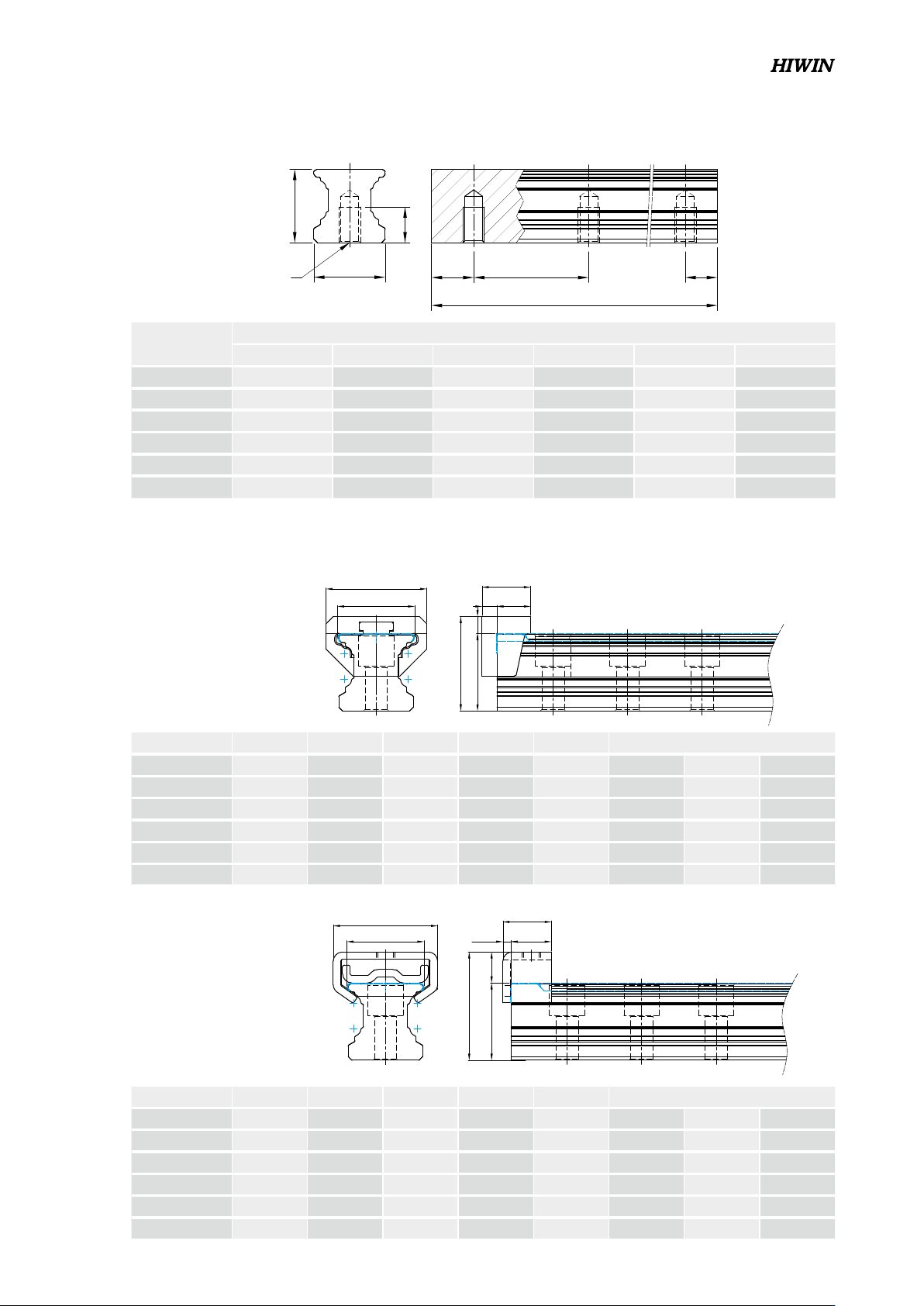

(3) CGR-T 下鎖式導軌尺寸表
型號
導軌尺寸 (mm)
W
R
H
R
S h P E
CGR15T 15 16.2 M5X0.8P 8 60 20
CGR20T 20 20.55 M6X1P 10 60 20
CGR25T 23 24.25 M6X1P 12 60 20
CGR30T 28 28.35 M8X1.25P 15 80 20
CGR35T 34 31.85 M8X1.25P 17 80 20
CGR45T 45 39.85 M12X1.75P 24 105 22.5
型號 H
3
H
C
H
2
N N
1
N
2
B B
1
CG 15 20.8 16.4 4.4 13.0 3.7 9.3 20.0 15.8
CG 20 25.65 20.75 4.9 13.0 4.0 9.0 27.0 20.7
CG 25 29.55 24.45 5.1 15.0 4.2 10.8 31.5 23.9
CG 30 35.45 28.55 6.9 21.0 6.0 15.0 40.0 28.9
CG 35 40.75 32.05 8.7 21.5 6.2 15.3 46.0 34.8
CG 45 48.0 40.05 7.95 22.0 6.2 15.8 51.6 45.6
型號 H
3
H
C
H
2
N N
1
N
2
B B
1
CG 15 20.09 16.70 3.9 15.0 2.2 12.8 21.0 15.8
CG 20 29.05 20.75 8.3 13.0 2.2 10.8 28.0 20.7
CG 25 34.42 24.45 10.0 15.0 2.2 12.8 30.6 23.9
CG 30 37.80 28.55 9.3 12.0 2.2 9.8 34.0 28.9
CG 35 43.2 30.40 13.0 18.0 2.2 15.8 35.4 34.8
CG 45 52.66 39.85 13.7 18.0 2.2 15.8 53.6 45.6
E P
L
h
WR
HR
E
S
(4) CGR-CS 導軌防塵覆蓋帶尺寸表
●
塑膠端部固定器(標配)
●
金屬端部固定器(選配)
塑膠端部固定器(標配)
金屬端部固定器(選配)
H3
HC H2
N1
N
N
2
B
B
1
B
B1
H3
HC H2
N1
N
N2
塑膠端部固定器(標配)
金屬端部固定器(選配)
H3
HC H2
N1
N
N2
B
B1
B
B
1
H3
HC H2
N1
N
N
2
