規格 導軌 的最大倒角 滑塊的最 大倒角 導 軌端安裝 肩部高度 滑 塊端安裝肩部高度 滑塊 運行淨高 r 1 (mm) r 2 (mm) E 1 (mm) E 2 (mm) H 1 (mm) Q W 17 0.4 0.4 2.0 4.0 2.5 QW 21 0.4 0.4 2.5 5.0 3.0 QW27 0.5 0.4 2.5 7 .0 4.0 QW35 0.5 0.5 2.5 10. 0 4 .0 規格 預壓等級 規格 預壓等級 …
QW系列
靜音式寬幅型滾珠直線導軌
規格
厚度 (t2)
規格
厚度 (t2)
(mm) (mm)
QW17
1
QW27
1
QW21
1
QW35
1.5
導軌規格 安裝螺絲
直徑 (D) 厚度(H)
(mm) (mm)
QWR17R
M4 7.65 1.1
QWR21R
M4 7.65 1.1
QWR27R
M4 7.65 1.1
QWR35R
M6 11.20 2.5
規格 刮油片阻力 N(kgf) 規格 刮油片阻力 N(kgf)
QW17 1.18 (0.12) QW27 2.94 (0.3)
QW21
1.96 (0.2)
QW35
3.92 (0.4)
規格
滑塊總長度 (L)
標準 ZZ DD KK
QW17C
51.0 (53.0) 53.0 (56.0) 54.2 (56.2) 56.2 (59.2)
QW21C
59.0 (63.0) 61.0 (67.0) 63.0 (67.0) 65.0 (71.0)
QW27C
73.2 (77.2) 75.2 (81.2) 77.2 (81.2) 79.2 (85.2)
QW35C
107.0 (111.0) 110.0 (116.0) 111.0 (115.0) 114.0 (120.0)
●
金屬刮板
可隔離高溫鐵屑或加工火花，並排除大體積雜質。
表格2-7-6 金屬刮板
(3) 防塵代碼之滑塊總長度
單位：mm
●
導軌螺栓蓋
為防止切削粉末或異物經由螺栓孔侵入滑塊內部影響
精度，客戶必須在安裝導軌時將螺栓蓋打入螺栓孔
內，每支導軌出廠時皆配有螺栓蓋。
2-7-7 摩擦力
此阻力值為單片刮油片之最大阻力。
表格2-7-7 導軌防塵蓋
表格2-7-8 滑塊總長度
表格2-7-
9 QW系列刮油片阻力
Ø
註: 1 kgf = 9.81 N
註 : ( )為滑塊最大長度，包含螺絲、刮油片唇部等。
L
G99TS03-1803
122
規格
導軌的最大倒角 滑塊的最大倒角 導軌端安裝肩部高度 滑塊端安裝肩部高度 滑塊運行淨高
r
1
(mm) r
2
(mm) E
1
(mm) E
2
(mm) H
1
(mm)
QW17
0.4 0.4 2.0 4.0 2.5
QW21
0.4 0.4 2.5 5.0 3.0
QW27
0.5 0.4 2.5 7.0 4.0
QW35
0.5 0.5 2.5 10.0 4.0
規格
預壓等級
規格
預壓等級
Z0 ZA ZB Z0 ZA ZB
QW17
65 20 -
QW27
130 85 -
QW21
130 85 -
QW35
130 85 70
規格
預壓等級
規格
預壓等級
Z0 ZA ZB Z0 ZA ZB
QW17
20 15 -
QW27
25 20 -
QW21
25 18 -
QW35
30 22 20
2-7-8 安裝平面誤差
QW系列為圓弧兩點接觸式直線導軌，其自動調心的特性可以吸收安裝面的些許誤差而不影響直線運動的順暢
性；下表中註明了安裝平面的容許誤差值：
(500)
P
S
1
表格2-7-10 容許平行度誤差(P)
單位：µm
單位：µm
表格2-7-11 容許上下水平度誤差 (S
1
)
註：容許值與軸間距離成比例
2-7-9 安裝注意事項
(1) 安裝面肩部高度及倒角
安裝直線導軌時必須注意安裝面肩部的狀況是否適當，如倒角過大，凸出的地方易造成直線導軌精度不良，而高
度過高則會干涉滑塊。故如果能依照建議要求安裝面肩部，安裝精度不良即可排除。
表格2-7-12 肩部高度及倒角
單位：mm
滑塊
滑塊
導軌
r
2
E
2
r
1
E
1
H
1
G99TS03-1803
123
QW系列
靜音式寬幅型滾珠直線導軌
項目
QWR17 QWR21
QWR27 QWR35
標 準 長 度L(n)
110 (3) 130 (3)
220 (4) 280 (4)
190 (5) 230 (5) 280 (5) 440 (6)
310 (8) 380 (8) 340 (6) 600 (8)
390 (10) 480 (10) 460 (8) 760 (10)
470 (12) 580 (12) 640 (11) 1000 (13)
550 (14) 780 (16) 820 (14) 1,640 (21)
- - 1,000 (17) 2,040 (26)
- - 1,240 (21) 2,520 (32)
- - 1,600 (27) 3,000 (38)
間距(P)
40 50 60 80
標準端距 (E
s
)
15 15 20 20
標準端距最大長度
4,000 (100) 4,000 (80) 4,000 (67) 3,960 (50)
最大長度
4,000 4,000 4,000 4,000
規格 螺絲規格
扭力值 N-cm (kgf-cm)
鐵件材質 鑄件材質 鋁合金材質
QW17 M4×0.7P×12L 392 (40)
274 (28)
206 (21)
QW21 M4×0.7P×12L 392 (40)
274 (28)
206 (21)
QW27 M4×0.7P×16L 392 (40)
274 (28)
206 (21)
QW35 M6×1P×20L 1373 (140)
921 (94)
686 (70)
表格2-7-13 扭力值
(2) 導軌裝配螺絲之扭力值
安裝導軌時是否鎖緊貼平基準面影響直線導軌精度甚劇，因此為達到每顆螺絲都能鎖緊的目的，建議使用下列扭
力值鎖裝配螺絲。
註: 1 kgf = 9.81 N

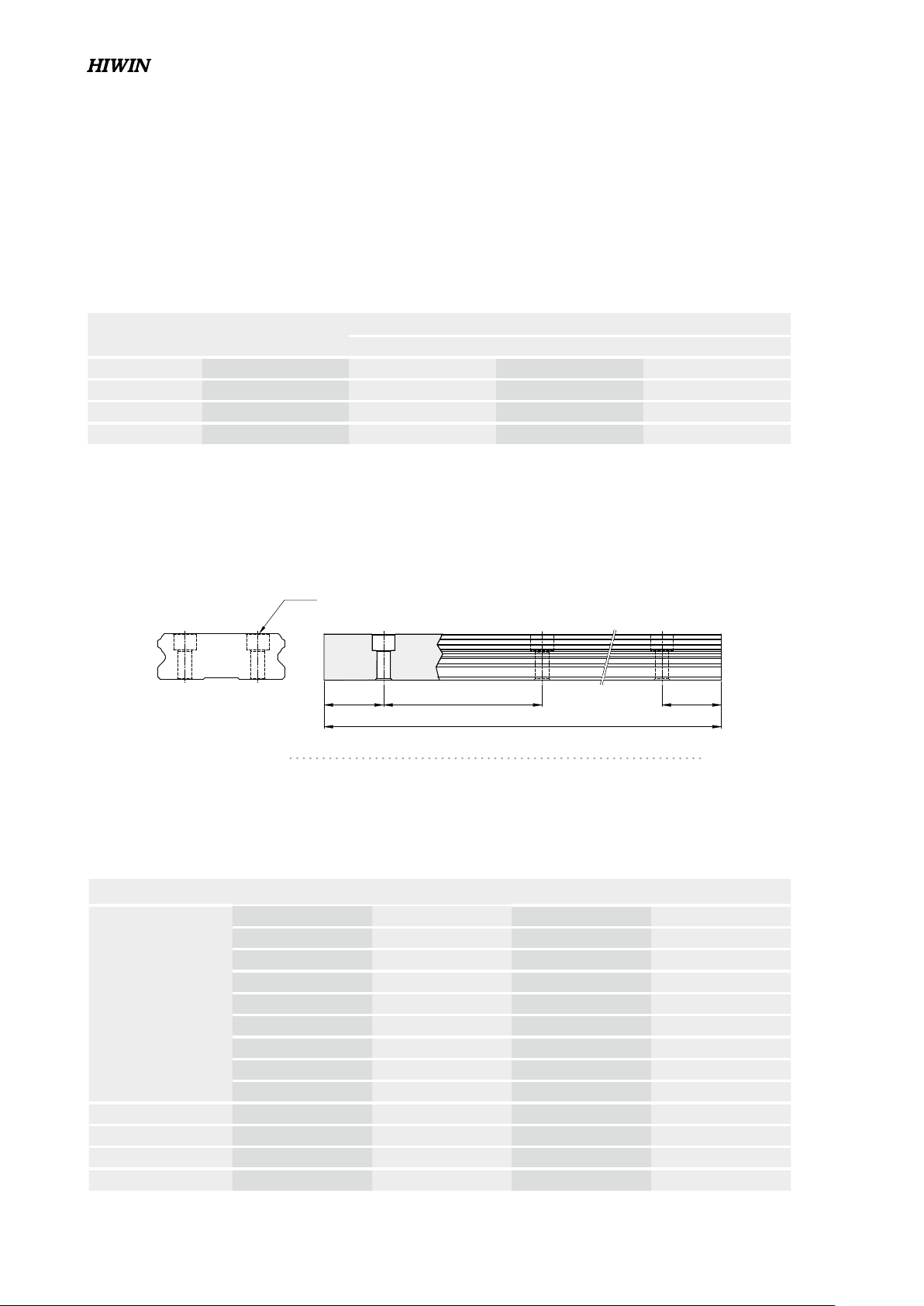

2-7-10 單支導軌標準長度及最大長度
HIWIN 備有導軌標準長度庫存供應客戶需求。若客戶訂購非標準長度導軌時，端面距離E的尺寸最好不要大於
1/2P，防止因E的尺寸過大導致導軌裝配後端部的不穩定，而降低直線導軌的精度。
L :
導軌總長
(mm)
n :
螺栓孔數
P :
螺栓孔間距離
(mm)
E :
螺栓孔至端面距離
(mm)
Eq.2.3
=(n-1)
L
P + 2
x
x
E
表格2-7-14 軌道長度 單位：mm
註：1. 一般導軌E尺寸公差為
0.5~-0.5 mm
，導軌接牙件端距E尺寸公差較嚴格為
0~-0.3 mm
。
2. 標準端距最大長度是指左、右端距皆為標準端距之導軌最大長度。
3. 若客戶需要不同的E尺寸，請與HIWIN聯絡。
2xn (固定螺栓孔數)
L
E
P
E
G99TS03-1803
124
