HG 系列 重負荷型滾珠直線導軌 SH { 刮油片 ( 高防塵 )+ 防塵片 ( 高防塵 )+ 上防塵片 } ZH { 刮油片 ( 高防塵 )+ 防塵片 ( 高防塵 )+ 上防塵片 + 金屬刮板 } KH { 雙刮油片 ( 高防塵 )+ 防塵片 ( 高防塵 )+ 上防塵片 + 金屬刮板 } DH { 雙刮油片 ( 高防塵 )+ 防塵片 ( 高防塵 )+ 上防塵片 } H I W I N 針對較一般環境嚴苛之作業環境，開發強化高防 塵功能…
規 格
供油速率
規 格
供油速率
(cm
3
/hr) (cm
3
/hr)
HG 15 0.2 HG 35 0.3
HG 20 0.2 HG 45 0.4
HG 25 0.3 HG 55 0.5
HG 30 0.3 HG 65 0.6
供油速率
表格2-1-15 供油速率
2-1-8 防塵配備
(1) 標準防塵配備代碼
一般無特別需求之作業環境下使用，若有下列防塵配件需求時，請於產品型號後面加註代碼。
無記號為標準防塵配備(刮油片+防塵片)
KK (雙刮油片+金屬刮板+防塵片)DD (雙刮油片+防塵片)
ZZ (刮油片+金屬刮板+防塵片)
t2
t1
t2
t1
刮油片
刮油片
刮油片
刮油片
金屬隔板
金屬隔板
金屬刮板
金屬刮板
防塵片
防塵片
防塵片
防塵片
註：HG20/HG25/HG65無金屬隔板構型
G99TS03-1803
29
HG系列
重負荷型滾珠直線導軌
SH {刮油片(高防塵)+防塵片(高防塵)+上防塵片}
ZH {刮油片(高防塵)+防塵片(高防塵)+上防塵片+金屬刮板}
KH {雙刮油片(高防塵)+防塵片(高防塵)+上防塵片+金屬刮板}
DH {雙刮油片(高防塵)+防塵片(高防塵)+上防塵片}

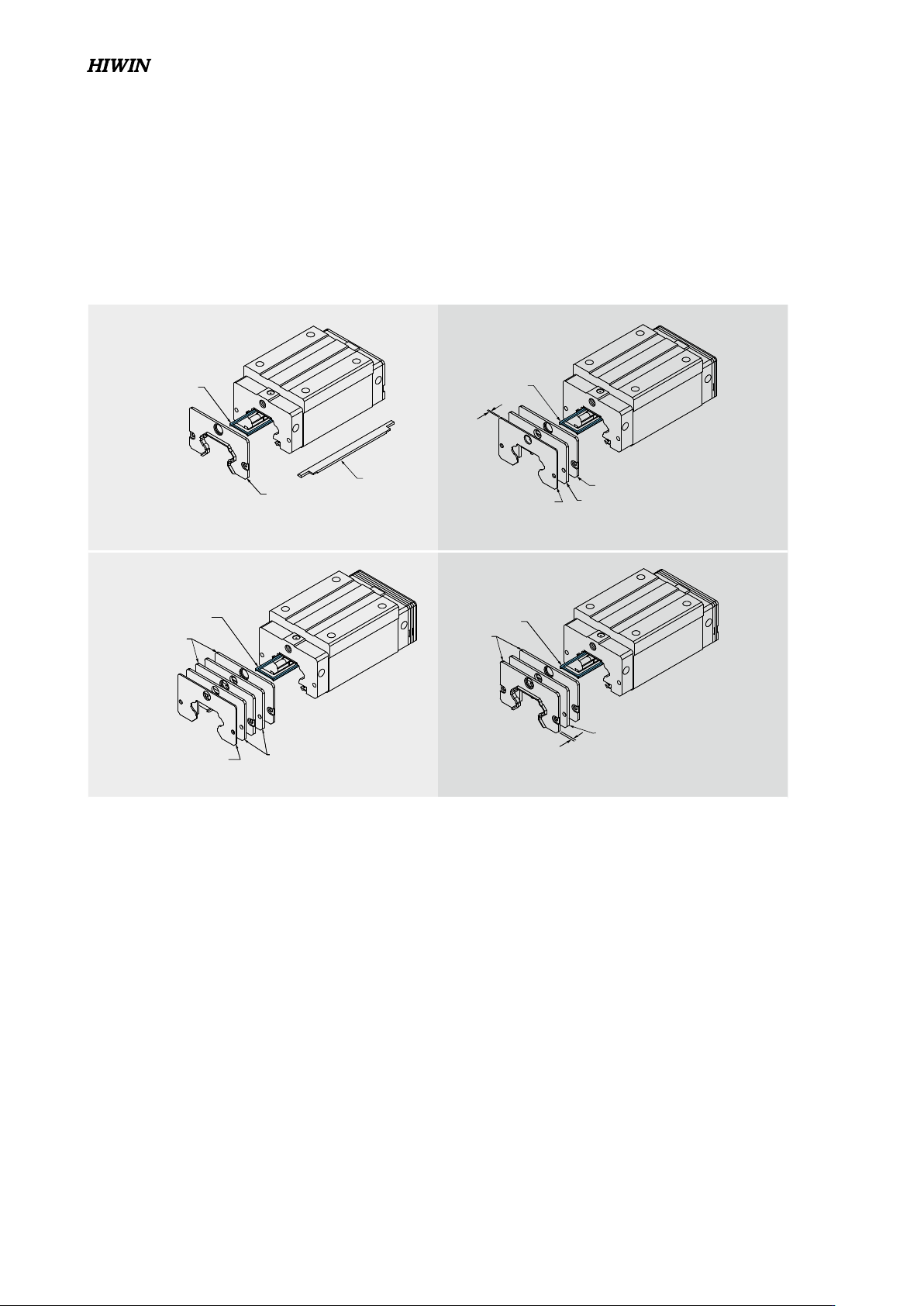

HIWIN針對較一般環境嚴苛之作業環境，開發強化高防塵功能之防塵配件，若有下列高防塵配件需求時，請於產
品型號後面加註代碼。
(2) 高防塵配備代碼
註： 1.目前高防塵配件可選用之規格有HG20(C/H)、25(C/H)、30(C/H)、35(C/H)及45C。
2.阻力值約比一般件增加0.6~1.2 kgf。
3.若客戶有更高防塵功能需求時，請與HIWIN聯絡。
防塵片
刮油片
上防塵片
上防塵片
刮油片
金屬隔板
金屬刮板
刮油片
刮油片
金屬隔板
金屬刮板
上防塵片
上防塵片
t2
t1
金屬隔板
上防塵片
防塵片
刮油片
上防塵片
上防塵片
刮油片
金屬隔板
金屬刮板
刮油片
刮油片
金屬隔板
金屬刮板
上防塵片
上防塵片
t2
t1
金屬隔板
上防塵片
防塵片
刮油片
刮油片
刮油片
刮油片
金屬刮板
金屬刮板
金屬隔板
金屬隔板
金屬隔板
上防塵片
上防塵片
上防塵片
上防塵片
G99TS03-1803
30

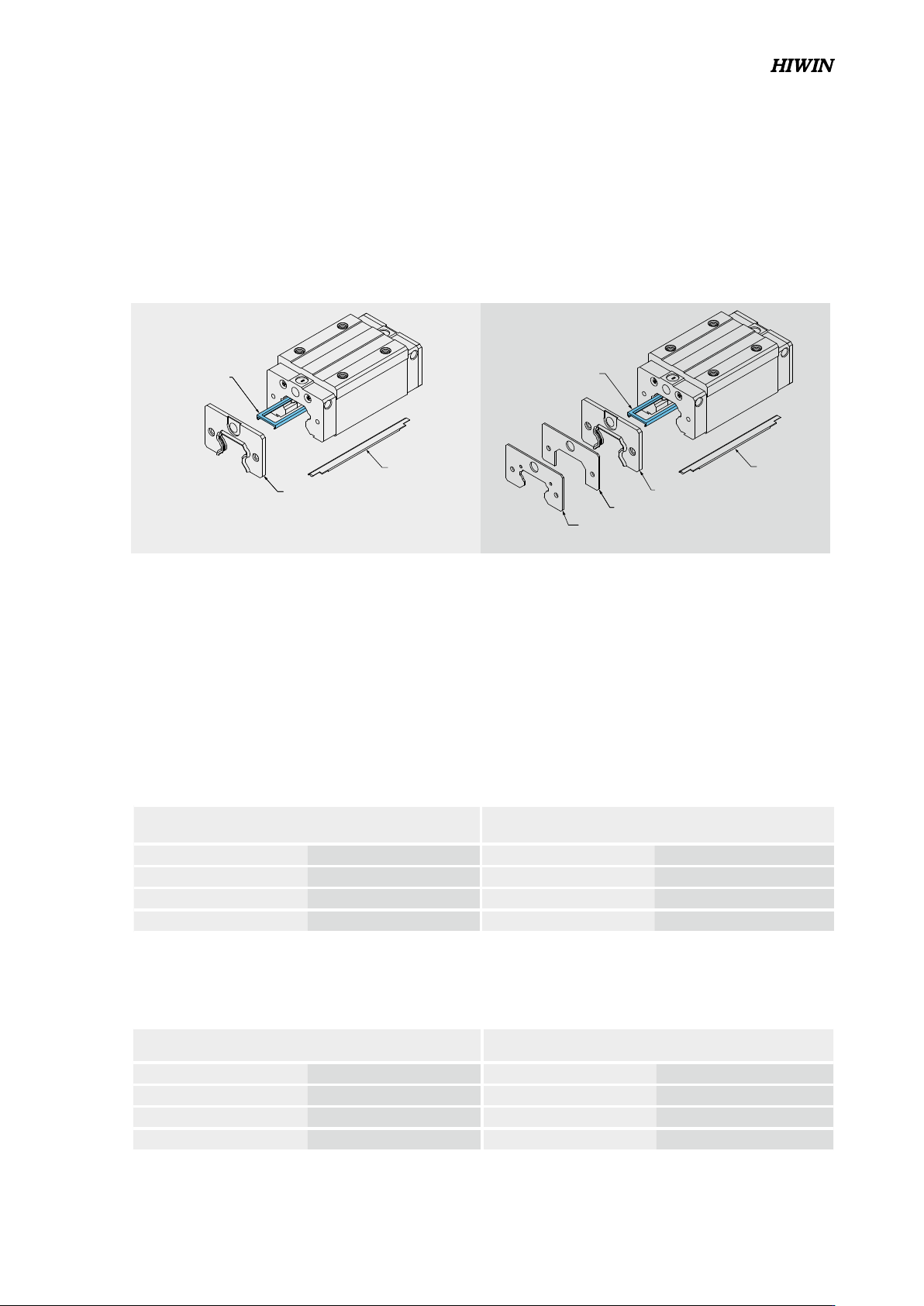

(4) 防塵配備說明
●
刮油片及底部防塵片
阻止加工鐵屑或塵粒進入滑塊裏面，破壞珠道表面而降低直線導軌壽命。
●
雙層刮油片
加倍刮屑效果，即使在重切削加工環境中，異物完全被排除於滑塊外。
規 格
增加厚度 (t1)
規 格
增加厚度 (t1)
(mm) (mm)
HG 15 ES 3 HG 35 ES 3.2
HG 20 ES 3.5 HG 45 ES 4.5
HG 25 ES 3.5 HG 55 ES 4.5
HG 30 ES 3.2 HG 65 ES 6
表格2-1-16 刮油片厚度
規 格
增加厚度 (t2)
規 格
增加厚度 (t2)
(mm) (mm)
HG 15 SC 1.5 HG 35 SC 1.5
HG 20 SC 1.5 HG 45 SC 1.5
HG 25 SC 1.5 HG 55 SC 1.5
HG 30 SC 1.5 HG 65 SC 1.5
表格2-1-17 金屬刮板厚度
●
金屬刮板
可隔離高溫鐵屑或加工火花，並排除大體積雜質。
SW (刮油片(超高防塵) +防塵片(超高防塵) +上防塵片)
(3) 超高防塵配備代碼
HIWIN特別針對具有粉塵顆粒之嚴苛作業環境，如木工機械、玻璃/石墨加工等設備，開發具有超高防塵功能之
特殊配件，實現超高防塵性能。若有下列高防塵配件需求時，請於產品型號後面加註代碼。
刮油片
防塵片
上防塵片
上防塵片上防塵片
金屬刮板
金屬隔板
刮油片
防塵片
刮油片
防塵片
上防塵片
上防塵片上防塵片
金屬刮板
金屬隔板
刮油片
防塵片
●
上防塵片
可有效防止粉塵從導軌上表面或螺栓孔處進入滑塊內部。
註 : 1. 目前高防塵配件可選用之規格有HG15C、HG20(C/H)、HG25(C/H)、HG30(C/H)、HG35(C/H)、HG45(C/H)。
2. 阻力值約比一般件增加1.5 ~ 4.0 kgf
3. HG15僅有刮油片(超高防塵)
ZW (刮油片(超高防塵) +防塵片(超高防塵) +上防塵片+金屬刮板)
防塵片
刮油片
刮油片
金屬刮板
金屬隔板
上防塵片
上防塵片
防塵片
G99TS03-1803
