2-5-8 摩擦力
此阻力值為單片刮油片之最大阻力。
規格 刮油片阻力N (kgf)
QH15 1.2 (0.12)
QH20 1.6 (0.16)
QH25 2.0 (0.2)
QH30 2.7 (0.27)
QH35 3.1 (0.31)
QH45 5.3 (0.53)
表格2-5-16 QH系列刮油片阻力
QH系列為圓弧兩點接觸式直線導軌，其自動調心的
特性可以吸收安裝面的些許誤差而不影響直線運動
的順暢性；下表中註明了安裝平面的容許誤差值：
規格
預壓
Z0 預壓 ZA 預壓 ZB 預壓
QH15 25 18 -
QH20 25 20 18
QH25 30 22 20
QH30 40 30 27
QH35 50 35 30
QH45 60 40 35
表格2-5-17 容許平行度誤差(P)
單位：µm

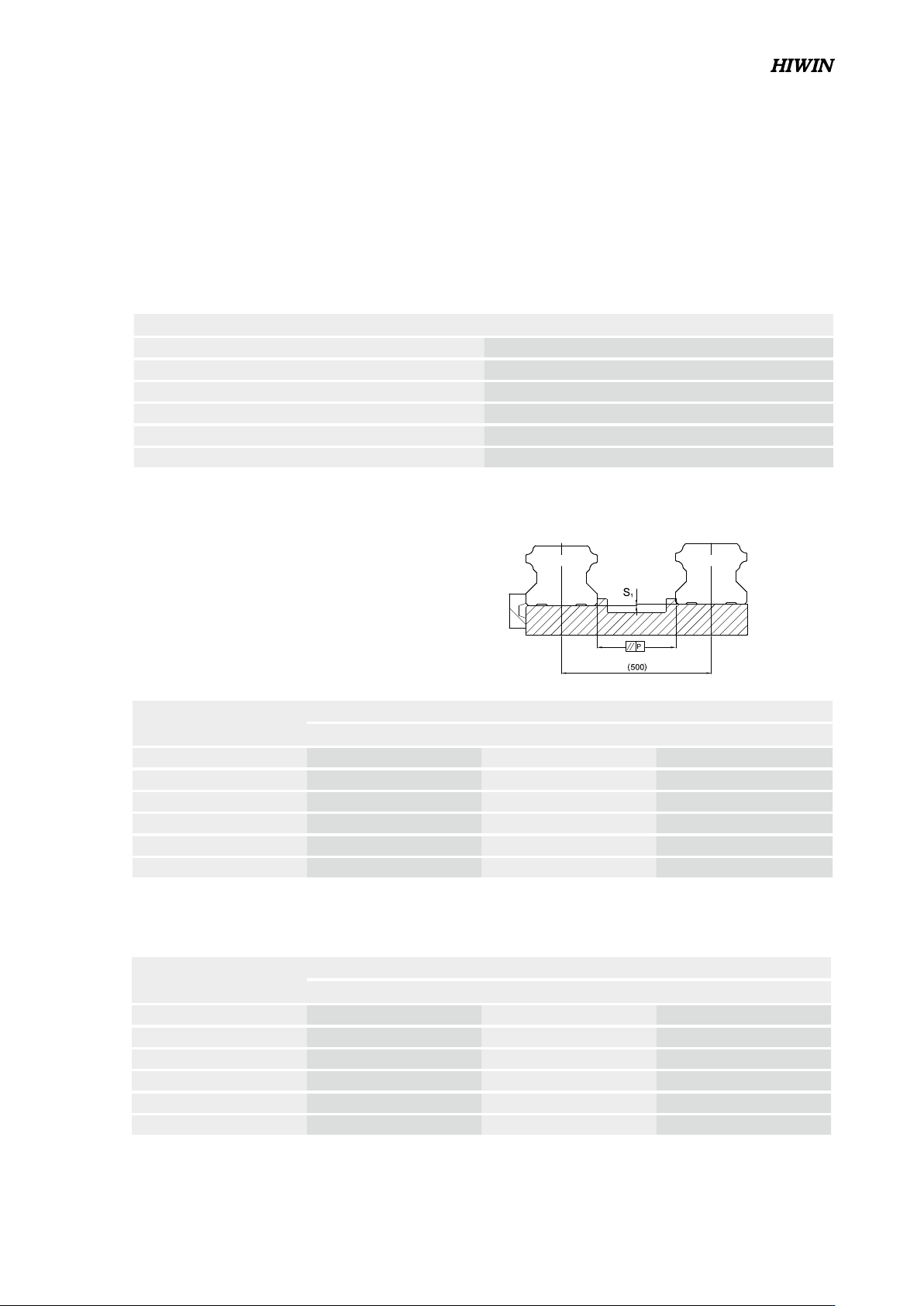

2-5-9 安裝平面誤差
規格
預壓
Z0 預壓 ZA 預壓 ZB 預壓
QH15 130 85 -
QH20 130 85 50
QH25 130 85 70
QH30 170 110 90
QH35 210 150 120
QH45 250 170 140
表格2-5-18 容許上下水平度誤差 (S
1
)
單位：µm
註：容許值與軸間距離成比例
G99TS03-1803
99
QH系列
靜音式重負荷型滾珠直線導軌

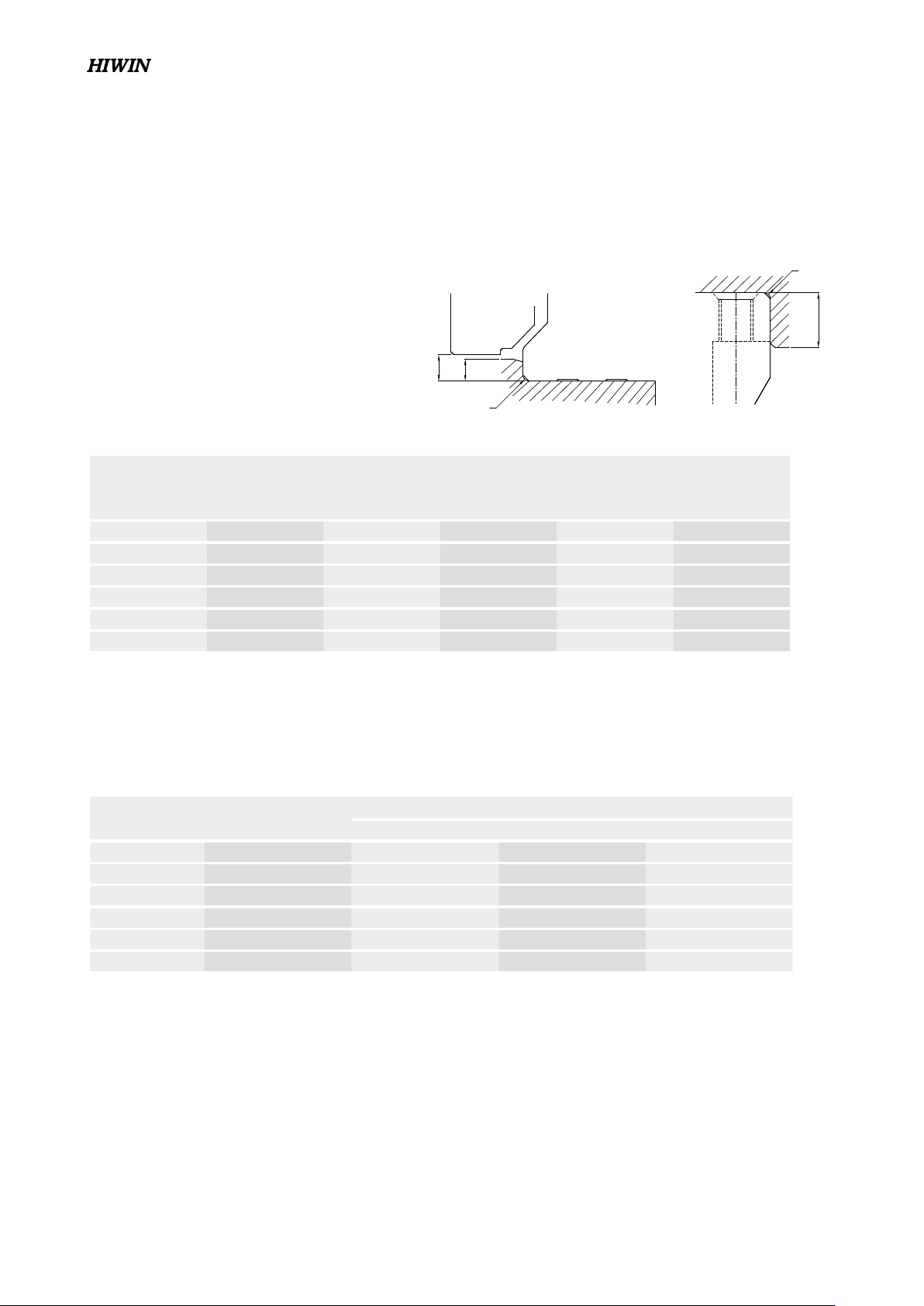

2-5-10 安裝注意事項
(1) 安裝面肩部高度及倒角
安裝直線導軌時必須注意安裝面肩部的狀況是否適
當，如倒角過大，凸出的地方易造成直線導軌精度
不良，而高度過高則會干涉滑塊。故如果能依照建
議要求安裝面肩部，安裝精度不良即可排除。
規格
導軌端最大
圓角半徑
滑塊端最大
圓角半徑
導軌端
肩部高度
滑塊端
肩部高度
滑塊的
運行淨高
r
1
(mm) r
2
(mm) E
1
(mm) E
2
(mm) H
1
(mm)
QH15 0.5 0.5 3.0 4.0 4.0
QH20 0.5 0.5 3.5 5.0 4.6
QH25 1.0 1.0 5.0 5.0 5.5
QH30 1.0 1.0 5.0 5.0 6.0
QH35 1.0 1.0 6.0 6.0 7.5
QH45 1.0 1.0 8.0 8.0 9.2
表格2-5-19 肩部高度及倒角
(2) 導軌裝配螺絲之扭力值
安裝導軌時是否鎖緊貼平基準面影響直線導軌精度甚劇，因此為達到每顆螺絲都能鎖緊的目的，建議使用下列扭力
值鎖裝配螺絲。
表格2-5-20 扭力值
註：1 kgf = 9.81N
規格 螺絲規格
扭力值 N-cm (kgf-cm)
鐵件材質 鑄件材質 鋁合金材質
QH 15 M4×0.7P×16L 392(40) 274(28) 206(21)
QH 20 M5×0.8P×16L 883(90) 588(60) 441(50)
QH 25 M6×1P×20L 1373(140) 921(100) 686(70)
QH 30 M8×1.25P×25L 3041(310) 2010[206] 1470(150)
QH 35 M8×1.25P×25L 3041(310) 2010[206] 1470(150)
QH 45 M12×1.75P×35L 11772(1200) 7840(800) 5880(600)
滑塊
滑塊
導軌
r
2
E
2
r
1
E
1
H
1
G99TS03-1803
100
l
K
K

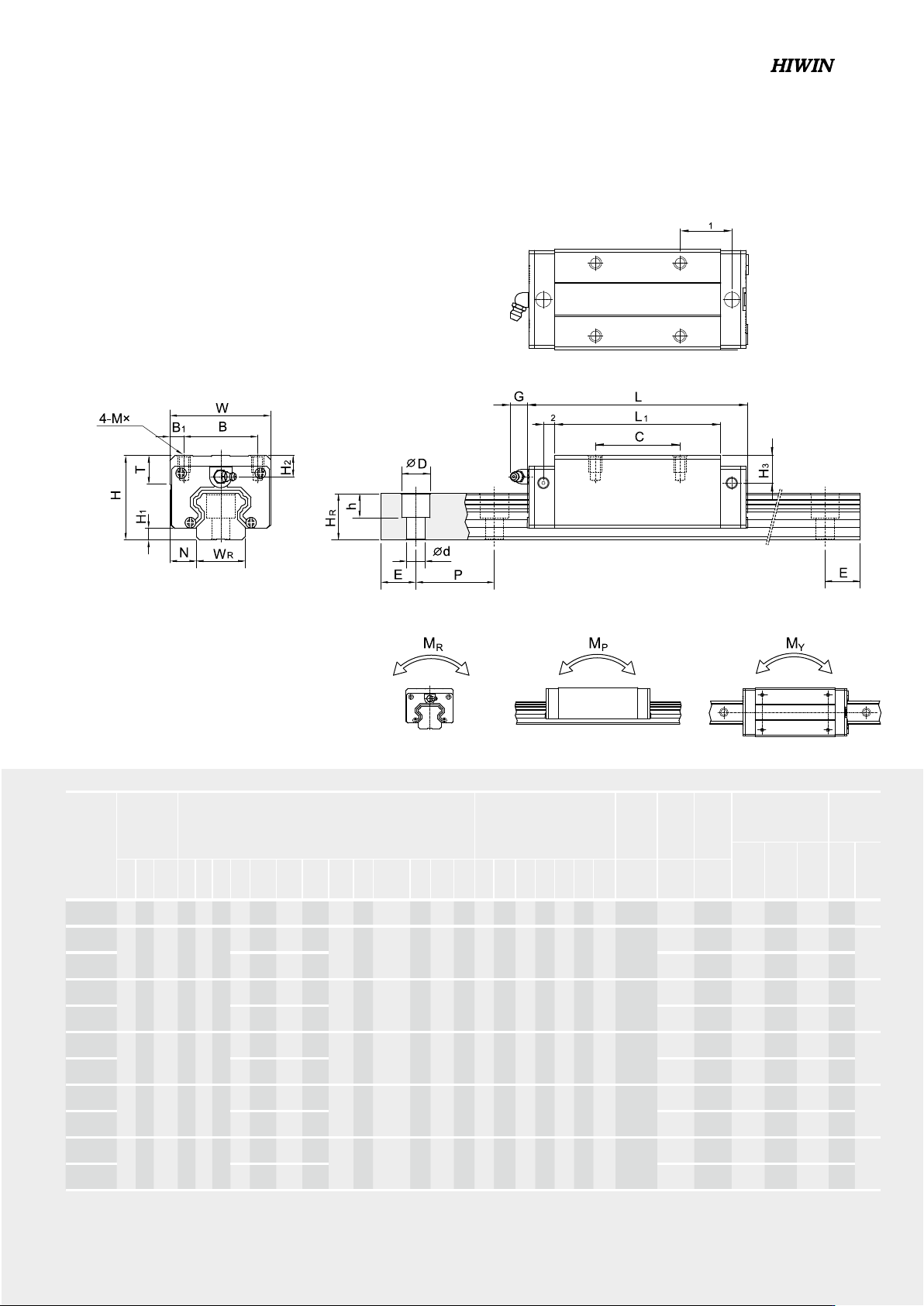

2-5-11
QH系列直線導軌尺寸表
(1) QHH-CA / QHH-HA
型號
組件尺寸
(mm)
滑塊尺寸 (mm) 導軌尺寸(mm)
導軌的
固定螺
栓尺寸
基本
動額
定負荷
基本
靜額
定負荷
容許靜力矩 重量
M
R
kN-m
M
P
kN-m
M
Y
kN-m
滑塊
kg
導軌
kg/m
H
H
1
N W B B
1
C L
1
L
K
1
K
2
G Mxl T H
2
H
3
W
R
H
R
D h d P E (mm) C(kN) C
0
(kN)
QHH15CA
28 4 9.5 34 26 4 26 39.4
61.4
10 5 5.3 M4 x 5 6 7.95 8.2 15 15 7.5 5.3 4.5 60 20 M4x16 17.94 19.86 0.10 0.08 0.08 0.18
1.45
QHH20CA
30 4.6 12 44 32 6
36 50.5
76.7
11.75
6 12 M5 x 6 8 6 6 20 17.5 9.5 8.5 6 60 20 M5x16
35.26 33.86 0.26 0.19 0.19 0.29
2.21
QHH20HA
50 65.2
91.4
12.1 42.52 42.31 0.31 0.27 0.27 0.38
QHH25CA
40 5.5 12.5 48 35 6.5
35 58
83.4
15.7
6 12 M6 x8 8 10 9 23 22 11 9 7 60 20 M6x20
41.9 48.75 0.39 0.31 0.31 0.50
3.21
QHH25HA
50 78.6
104
18.5 50.61 60.94 0.50 0.45 0.45 0.68
QHH30CA
45 6 16 60 40 10
40 70
97.4
19.5
6.25 12 M8x10 8.5 9.5 9 28 26 14 12 9 80 20 M8x25
58.26 66.34 0.60 0.5 0.50 0.87
4.47
QHH30HA
60 93
120.4
21.75 70.32 88.45 0.83 0.89 0.89 1.15
QHH35CA
55 7.5 18 70 50 10
50 80
113.6
19
7.5 12 M8x12 10.2 15.5 13.5 34 29 14 12 9 80 20 M8x25
78.89 86.66 1.07 0.76 0.76 1.44
6.30
QHH35HA
72 105.8
139.4
20.9 95.23 115.55 1.45 1.33 1.33 1.90
QHH45CA
70 9.2 20.5 86 60 13
60 97
139.4
23
10 12.9 M10x17 16 18.5 20 45 38 20 17 14 105 22.5 M12×35
119.4 135.42 1.83 1.38 1.38 2.72
10.41
QHH45HA
80 128.8
171.2
29.09 144.13 180.56 2.47 2.41 2.41 3.59
註 : 1 kgf = 9.81 N
G99TS03-1803
101
