EG 系列 低組裝型滾珠直線導軌 2 - 2 - 4 E G 系 列 型 式 ( 1) 滑 塊型 式 HIWIN 提供法蘭型及四方型兩種直線導軌。 型式 規 格 形 狀 高度尺 寸 導軌 長度 應用 設備 (mm) (mm) EGH -SA EGH -CA 24  48 10 0  4000   自 動化 裝 置  高速運輸設備  精密量測 儀器  半導體設備 EGW -SA EGW -CA 24  48 10 0  …

100%1 / 211
(1) 非互換性直線導軌產品型號
(2) 互換性直線導軌產品型號
互換型導軌產品型號
EG 系列
滑塊型式
W : 法蘭型
H : 四方型
E: 滑塊特殊加工
無記號: 滑塊無特殊加工
防塵配備
2
精度: C, H, P
預壓: Z0, ZA
EG 系列
導軌固定方式
R/U : 上鎖式
T : 下鎖式
導軌長度 (mm)
E: 導軌特殊加工
無記號: 導軌無特殊加工
精度 : C, H, P
單出導軌
EG 系列
滑塊型式
W : 法蘭型
H : 四方型
尺寸
15, 20, 25, 30, 35
導軌長度 (mm)
E: 導軌特殊加工
無記號: 導軌無特殊加工
導軌固定方式
R/U : 上鎖式
T : 下鎖式
預壓: Z0, ZA, ZB
精度:
C, H, P, SP, UP
負荷型式
C : 重負荷
S: 中負荷
滑塊固定方式
A : 上鎖式
B : 下鎖式
尺寸
15, 20, 25, 30,35
負荷型式
C : 重負荷
S:
中負荷
尺寸
15, 20, 25, 30,35
E: 滑塊特殊加工
無記號: 滑塊無特殊加工
單支導軌組裝的滑塊數
滑塊固定方式
A : 上鎖式 , B : 下鎖式
互換型滑塊產品型號
註： 1.單軸導軌數若只使用一支導軌則不寫，兩支標記為Ⅱ，
三支標記為Ⅲ，以此類推。
2.防塵配備中無記號為防塵標準配備刮油片加防塵片。
ZZ為刮油片加防塵片加金屬刮板。
KK為雙刮油片加防塵片加金屬刮板。
DD為雙刮油片加防塵片。
E2
：自潤式
SE
：金屬端蓋式
單軸導軌數
1
EG W 25 C A E ZA P + ZZ/E2
防塵配備
2
E2：自潤式
SE：金屬端蓋式
RC：
強化型螺栓蓋
EG W 25 C A E 2 R 1600 E ZA P II + KK/E2/RC
RC：強化型螺栓蓋
EG R 25 R 1240 E P + RC
G99TS03-1803
43
EG系列
低組裝型滾珠直線導軌

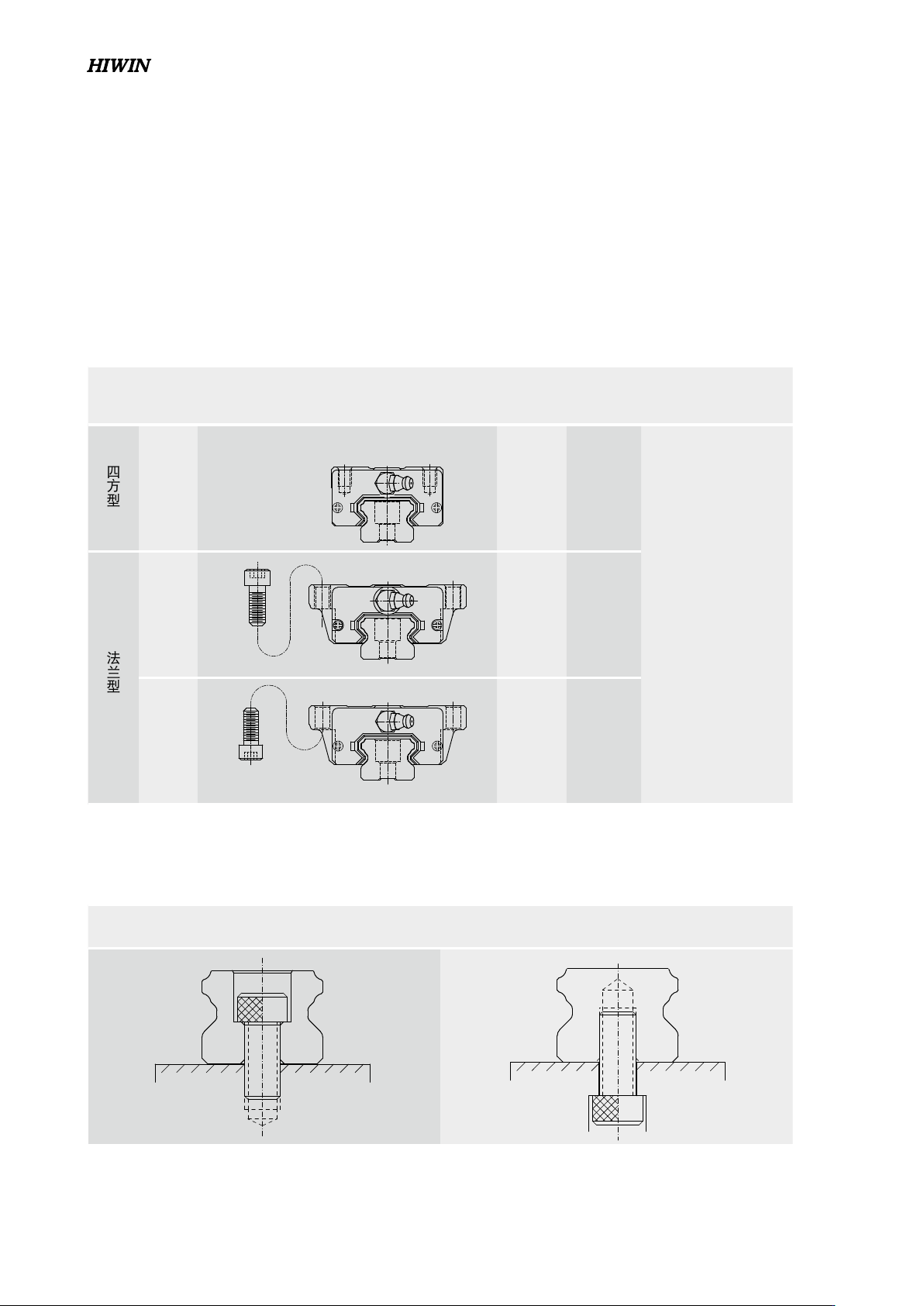

2-2-4 EG 系列型式
(1) 滑塊型式
HIWIN提供法蘭型及四方型兩種直線導軌。
型式 規格 形狀
高度尺寸 導軌 長度 應用設備
(mm) (mm)
EGH-SA
EGH-CA
24
48
100
4000
自動化裝置
高速運輸設備
精密量測儀器
半導體設備
EGW-SA
EGW-CA
24
48
100
4000
EGW-SB
EGW-CB
24
48
100
4000
法蘭型
(2) 導軌型式
除了一般上鎖式螺栓孔導軌外，HIWIN亦提供下鎖式螺絲孔導軌，方便客戶安裝使用。
表格2-2-2 導軌型式
上鎖式螺栓孔 下鎖式螺絲孔
表格2-2-1 滑塊型式
四方型
G99TS03-1803
44

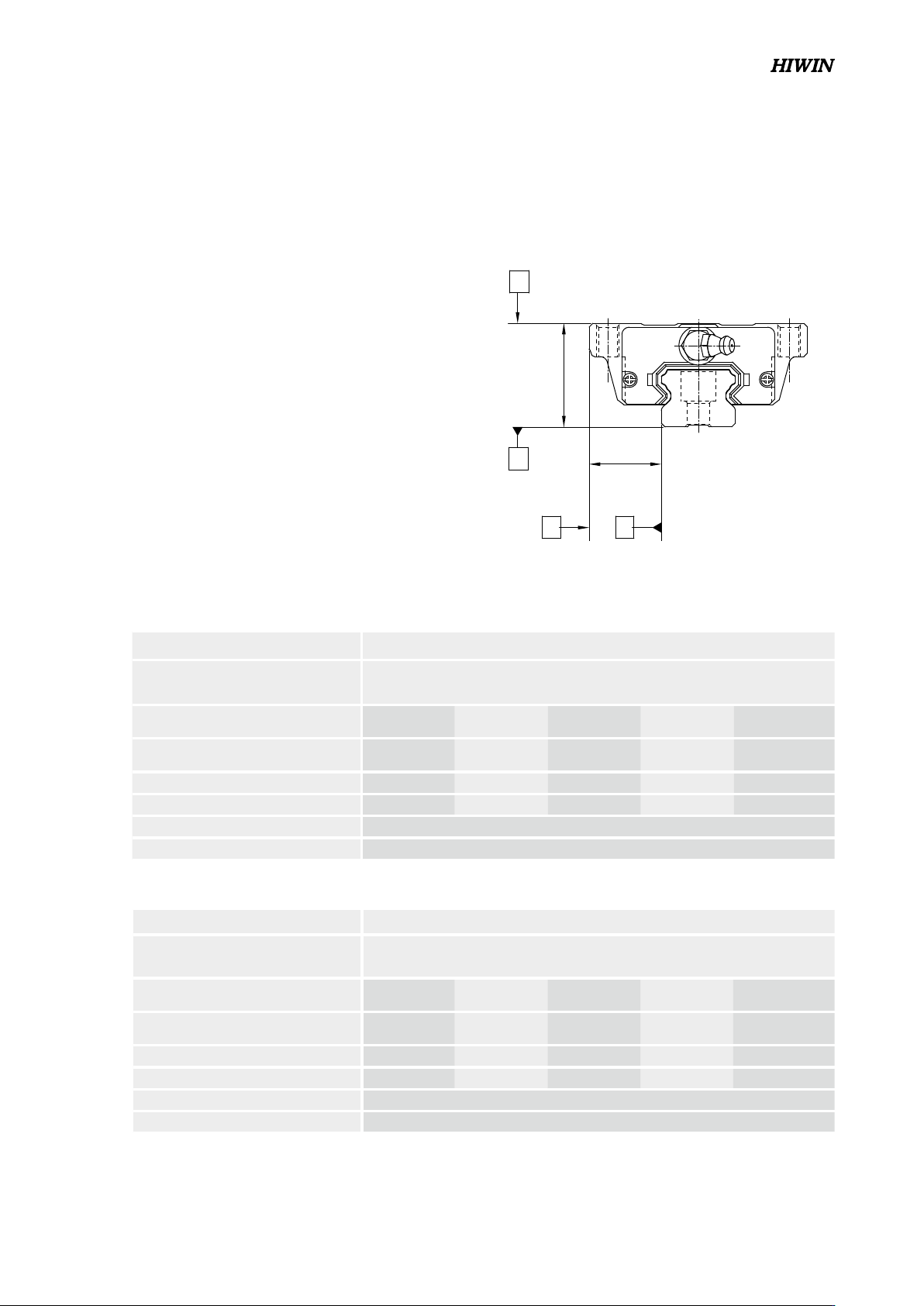

2-2-5 精度等級
EG系列直線導軌的精度，分為普通、高、精密、
超精密、超高精密級共五級，客戶可依設備精度
需求選用精度。
表格2-2-3 組合件精度表
(1) 非互換性直線導軌精度
型號 EG - 25, 30 , 35
精度等級
普通級 高級 精密級 超精密級 超高精密級
(C) (H) (P) (SP) (UP)
高度H的容許尺寸誤差 ± 0.1 ± 0.04
0
- 0.04
0
- 0.02
0
- 0.01
寬度N的容許尺寸誤差 ± 0.1 ± 0.04
0
- 0.04
0
- 0.02
0
- 0.01
成對高度H的相互誤差 0.02 0.015 0.007 0.005 0.003
成對寬度N的相互誤差 0.03 0.015 0.007 0.005 0.003
滑塊C面對導軌A面的行走平行度 行走平行度(見表格2-2-7)
滑塊D面對導軌B面的行走平行度 行走平行度(見表格2-2-7)
型號 EG - 15, 20
精度等級
普通級 高級 精密級 超精密級 超高精密級
(C) (H) (P) (SP) (UP)
高度H的容許尺寸誤差 ± 0.1 ± 0.03
0
- 0.03
0
- 0.015
0
- 0.008
寬度N的容許尺寸誤差 ± 0.1 ± 0.03
0
- 0.03
0
- 0.015
0
- 0.008
成對高度H的相互誤差 0.02 0.01 0.006 0.004 0.003
成對寬度N的相互誤差 0.02 0.01 0.006 0.004 0.003
滑塊C面對導軌A面的行走平行度 行走平行度(見表格2-2-7)
滑塊D面對導軌B面的行走平行度 行走平行度(見表格2-2-7)
表格2-2-4 組合件精度表
單位：mm
單位：mm
N
A
H
BD
C
G99TS03-1803
45
