規格

供油速率

(cm

/hr)

WE 17 0.15

WE 21 0.2

WE 27 0.2

WE 35 0.3

WE 50 0.4



供油速率

表格2-3-9 供油速率

2-3-8 防塵配備

(1) 標準防塵配備代碼

若有下列防塵配備需求時，請於產品型號後面加註代碼。

防塵片

刮油片

金屬刮板

刮油片

金屬刮板

刮油片

無記號為標準防塵配備(刮油片+防塵片) ZZ(刮油片+金屬刮板+防塵片)

KK(雙刮油片+金屬刮板+防塵片)DD(雙刮油片+防塵片)

G99TS03-1803

WE系列

寬幅型滾珠直線導軌

(2) 防塵配備說明

●

刮油片及底部防塵片

阻止加工鐵屑或塵粒進入滑塊裏面，破壞珠道表面而降低直線導軌壽命。

●

雙層刮油片

加倍刮屑效果，即使在重切削加工環境中，異物完全被排除於滑塊外。

規格

厚度 (t1)

規格

厚度 (t1)

(mm) (mm)

WE 17 ES 1.6 WE 35 ES 2

WE 21 ES 2 WE 50 ES 2.5

WE 27 ES 2

表格2-3-10 刮油片

●

金屬刮板

可隔離高溫鐵屑或加工火花，並排除大體積雜質。

規格

厚度 (t2)

規格

厚度 (t2)

(mm) (mm)

WE 17 SC 1 WE 35 SC 1.5

WE 21 SC 1 WE 50 SC 1

WE 27 SC 1

表格2-3-11 金屬刮板

●

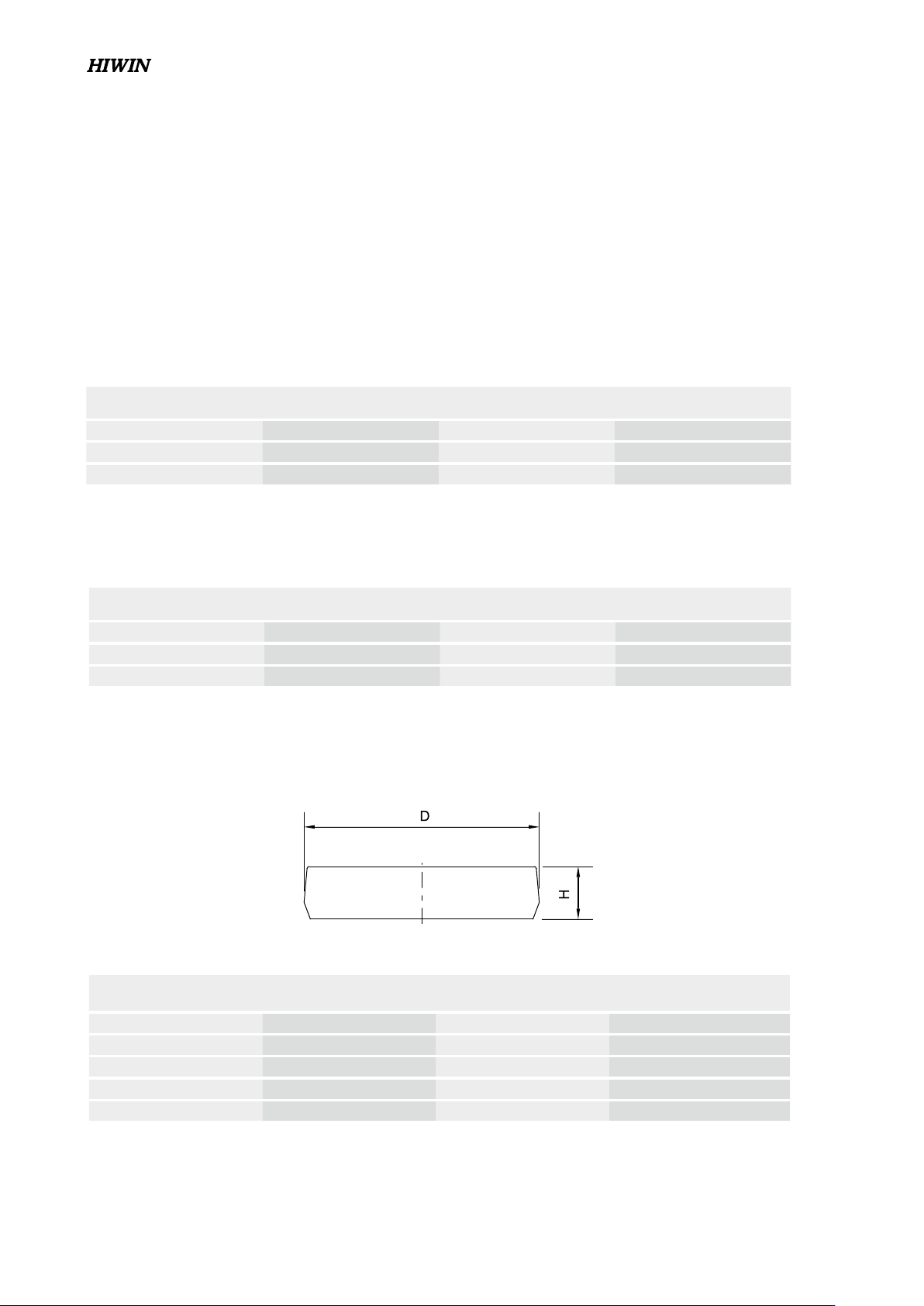

導軌螺栓蓋

為防止切削粉末或異物經由螺栓孔侵入滑塊內部影響精度，客戶必須在安裝導軌時將螺栓蓋打入螺栓孔內，每支

導軌出廠時皆配有螺栓蓋。

導軌規格安裝螺絲

直徑 (D) 厚度(H)

(mm) (mm)

WER17R M4 7.65 1.1

WER21R M4 7.65 1.1

WER27R M4 7.65 1.1

WER35R M6 11.20 2.5

WER50R M8 14.25 3.3

表格2-3-12 導軌防塵蓋

G99TS03-1803

(3) 防塵代碼之滑塊總長度

規格刮油片阻力 N(kgf) 規格刮油片阻力 N(kgf)

WE 17 1.18 (0.12) WE 35 3.92 (0.4)

WE 21 1.96 (0.2) WE 50 3.92 (0.4)

WE 27 2.94 (0.3)

2-3-9 摩擦力

此阻力值為單片刮油片之最大阻力。

表格2-3-13 滑塊總長度

表格2-3-14 WE系列刮油片阻力

註: 1 kgf = 9.81 N

規格

滑塊總長度 (L)

SS ZZ DD KK

WE17C 50.6 (52.6) 52.6 (55.6) 53.8 (55.8) 55.8 (58.8)

WE21C 59.0 (63.0) 61.0 (67.0) 63.0 (67.0) 65.0 (71.0)

WE27C 72.8 (76.8) 74.8 (80.8) 76.8 (80.8) 78.8 (84.8)

WE35C 102.6 (106.6) 105.6 (111.6) 106.6 (110.6) 109.6 (115.6)

WE50C 140.0 (144.0) 142.0 (146.2) 145.0 (149.0) 147.0 (151.2)

單位：mm

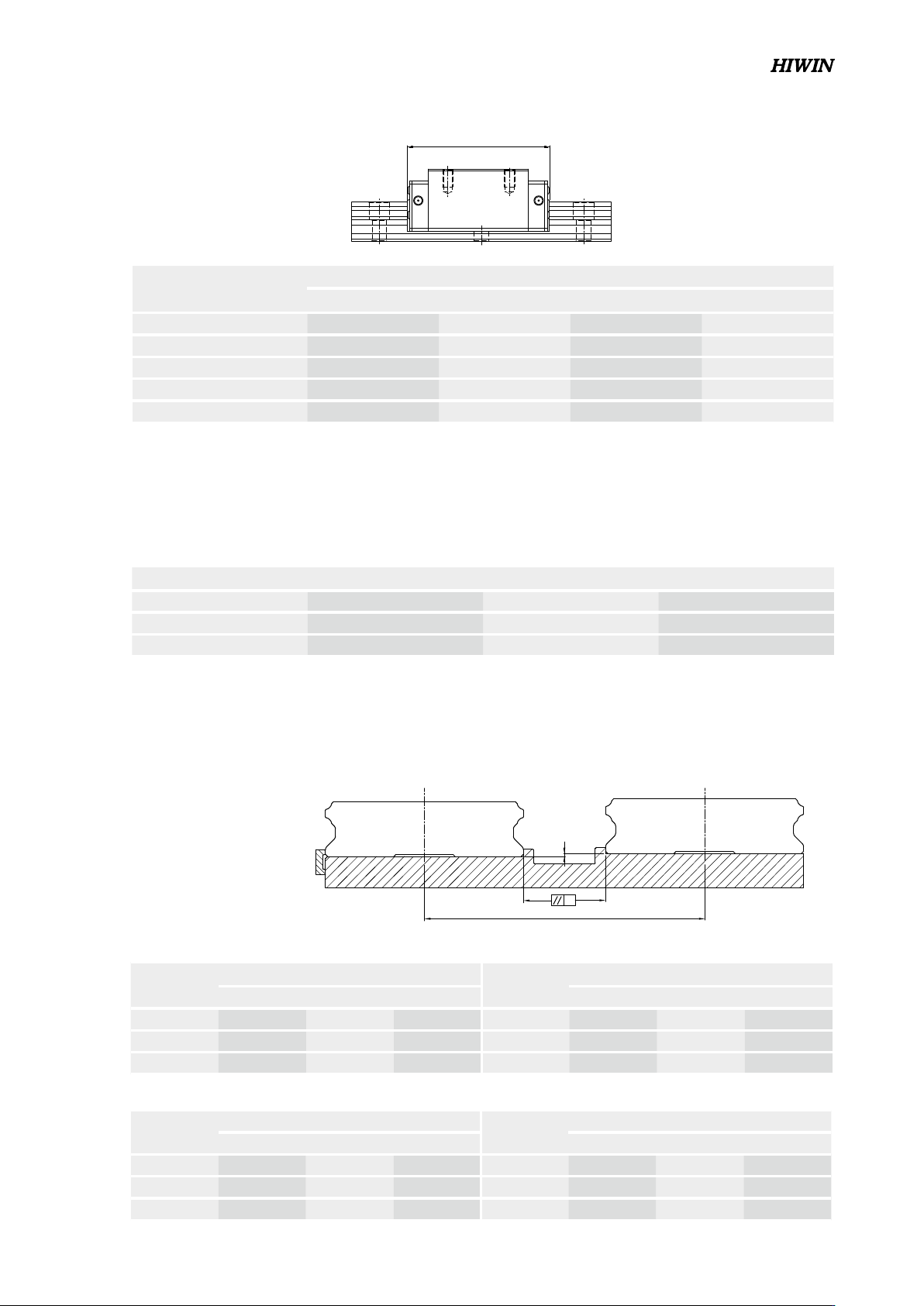

2-3-10 安裝平面誤差

WE系列為圓弧兩點接觸式直線導軌，其自動調心的特性可以吸收安裝面的些許誤差而不影響直線運動的順暢性；

下表中註明了安裝平面的容許誤差值：

規格

預壓等級

規格

預壓等級

Z0 ZA ZB Z0 ZA ZB

WE 17 20 15 9 WE 35 30 22 20

WE 21 25 18 9 WE 50 40 30 27

WE 27 25 20 13

表格2-3-15 容許平行度誤差(P)

單位：µm

(500)

規格

預壓等級

規格

預壓等級

Z0 ZA ZB Z0 ZA ZB

WE 17 65 20 - WE 35 130 85 70

WE 21 130 85 45 WE 50 170 110 90

WE 27 130 85 45

單位：µm

表格2-3-16 容許上下水平度誤差 (S

)

註：容許值與軸間距離成比例

註 : ( )為滑塊最大長度，包含螺絲、刮油片唇部等。
