CG 系列 抗扭矩型滾珠直線導軌 表格 2-8-1 滑塊型式 2 - 8 - 4 C G 系 列 型 式 ( 1) 滑 塊型 式 HIWIN 提供法蘭型及四方型兩種直線導軌。 型式 規格 形狀 高度尺 寸 導 軌長 度 應 用設備 (mm) (mm) CGH-CA CGH-HA 28 70 10 0 4000 機械加工中心 工具機 精密加工機 重型切削機床 大理石切割機 磨床 射出機 沖床 自…
(1) 非互換性直線導軌產品型號
(2) 互換性直線導軌產品型號
互換型滑塊產品型號
互換型導軌產品型號
CG 系列
滑塊型式
W : 法蘭型
H : 四方型
滑塊固定方式
A : 上鎖式
C : 上或下鎖式
E
：滑塊特殊加工
無記號：滑塊無特殊加工
防塵配備
2
精度：
C, H, P
預壓：
Z0, ZA
CG 系列
導軌固定方式
R：上鎖式
T：下鎖式
導軌長度(mm)
E：導軌特殊加工
無記號：導軌無特殊加工
精度：C, H, P
單出導軌
CG 系列
滑塊型式
W : 法蘭型
H : 四方型
尺寸：
15, 20, 25, 30, 35, 45
E2
：自潤式
負荷型式
C : 重負荷
H : 超重負荷
尺寸：
15, 20, 25, 30, 35, 45
負荷型式
C : 重負荷
H : 超重負荷
尺寸：
15, 20, 25, 30, 35, 45
滑塊固定方式
A : 上鎖式
C : 上或下鎖式
E: 滑塊特殊加工
無記號 : 滑塊無特殊加工
導軌長度(mm)
導軌固定方式
R：上鎖式
T：下鎖式
預壓：Z0, ZA, ZB
精度：C, H, P, SP, UP
單軸導軌數
1
E：導軌特殊加工
無記號：導軌無特殊加工
單支導軌組裝的滑塊數
註： 1. 單軸導軌數若只使用一支導軌則不寫，
兩支標記為Ⅱ，三支標記為Ⅲ，以此類推。
2. 防塵配備中無標記為防塵標準配備，刮油片、金屬刮板加防塵片。
DD為雙刮油片、防塵片加金屬刮板。
CG H 25 C A E ZA P + DD/E2
防塵配備
2
E2：自潤式
CS：導軌覆蓋帶
RC：強化型螺栓蓋
CG H 25 C A E 2 R 1600 E ZA P II + DD/E2/CS
RC：強化型螺栓蓋
CG R 25 R 1200 E P + RC
G99TS03-1803
129
CG系列
抗扭矩型滾珠直線導軌
表格2-8-1 滑塊型式
2-8-4 CG系列型式
(1) 滑塊型式
HIWIN提供法蘭型及四方型兩種直線導軌。
型式 規格 形狀 高度尺寸 導軌長度 應用設備
(mm) (mm)
CGH-CA
CGH-HA
28
70
100
4000
機械加工中心
工具機
精密加工機
重型切削機床
大理石切割機
磨床
射出機
沖床
自動化裝置
運輸設備
量測儀器
木工機
火焰切割機
CGW-CC
CGW-HC
24
60
100
4000
四方型
法蘭型
(2) 導軌型式
除了一般上鎖式螺栓孔導軌外，HIWIN亦提供下鎖式螺絲孔導軌，方便客戶安裝使用。
上鎖式螺栓孔 下鎖式螺絲孔
表格2-8-2 導軌型式
G99TS03-1803
130

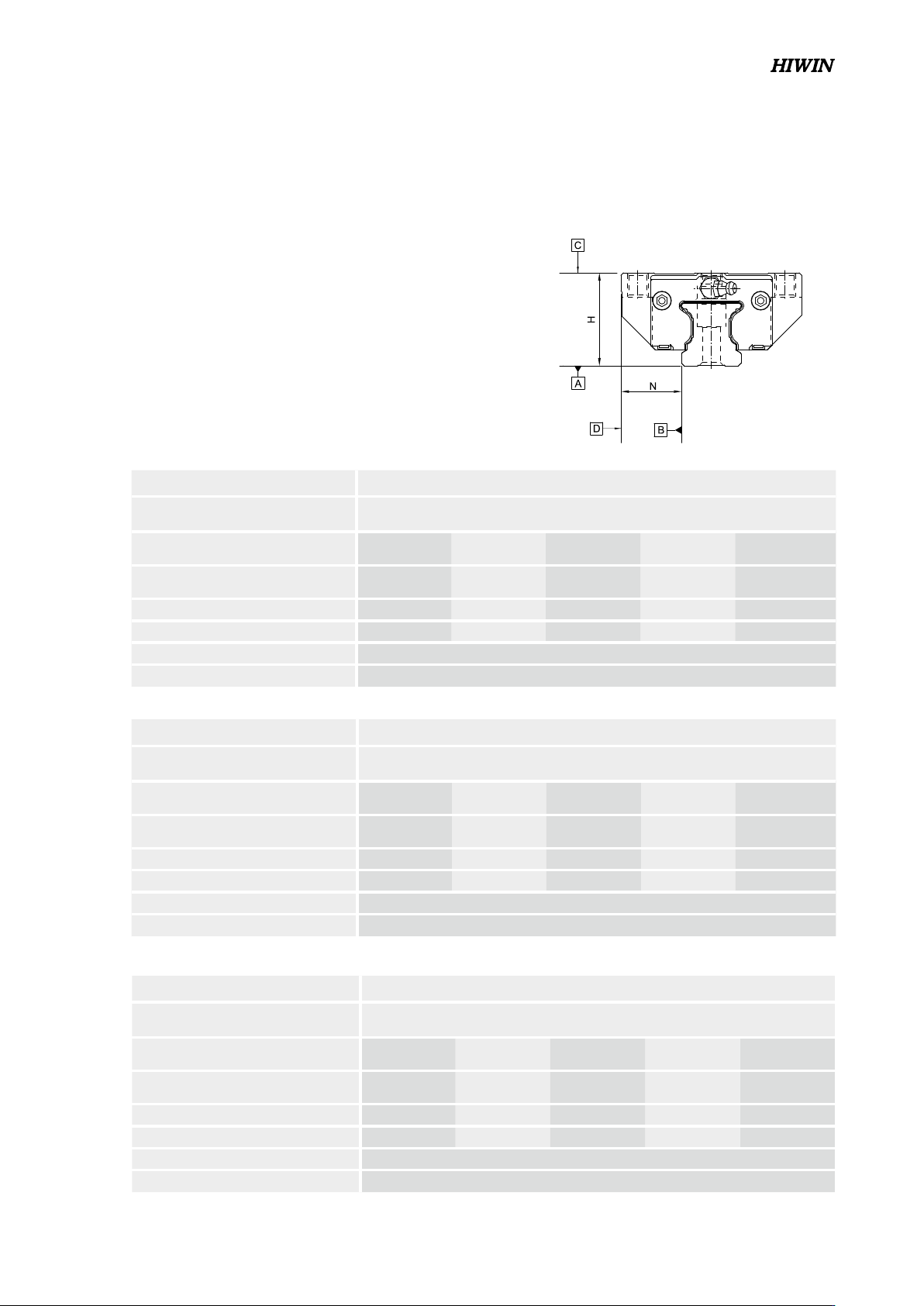

2-8-5 精度等級
CG系列直線導軌的精度，分為普通、高、精密、超精密、
超高精密級共五級，客戶可依設備精度需求選用精度。
表格2-8-3 組合件精度表
單位；mm
(1) 非互換性直線導軌精度
型號
CG - 25, 30, 35
精度等級
普通級 高級 精密級 超精密級 超高精密級
(C) (H) (P) (SP) (UP)
高度H的容許尺寸誤差 ± 0.1 ± 0.04
0
- 0.04
0
- 0.02
0
- 0.01
寬度N 的容許尺寸誤差 ± 0.1 ± 0.04
0
- 0.04
0
- 0.02
0
- 0.01
成對高度H的相互誤差 0.02 0.015 0.007 0.005 0.003
成對寬度N的相互誤差 0.03 0.015 0.007 0.005 0.003
滑塊C面對導軌A面的行走平行度 行走平行度 (見表格2-8-9)
滑塊D面對導軌B面的行走平行度 行走平行度 (見表格2-8-9)
型號
CG - 15, 20
精度等級
普通級 高級 精密級 超精密級 超高精密級
(C) (H) (P) (SP) (UP)
高度H的容許尺寸誤差 ± 0.1 ± 0.03
0
- 0.03
0
- 0.015
0
- 0.008
寬度N 的容許尺寸誤差 ± 0.1 ± 0.03
0
- 0.03
0
- 0.015
0
- 0.008
成對高度H的相互誤差 0.02 0.01 0.006 0.004 0.003
成對寬度N的相互誤差 0.02 0.01 0.006 0.004 0.003
滑塊C面對導軌A面的行走平行度 行走平行度 (見表格2-8-9)
滑塊D面對導軌B面的行走平行度 行走平行度 (見表格2-8-9)
表格2-8-4 組合件精度表
單位；mm
型號
CG - 45
精度等級
普通級 高級 精密級 超精密級 超高精密級
(C) (H) (P) (SP) (UP)
高度H的容許尺寸誤差 ± 0.1 ± 0.05
0
- 0.05
0
- 0.03
0
- 0.02
寬度N 的容許尺寸誤差 ± 0.1 ± 0.05
0
- 0.05
0
- 0.03
0
- 0.02
成對高度H的相互誤差 0.03 0.015 0.007 0.005 0.003
成對寬度N的相互誤差 0.03 0.02 0.01 0.007 0.005
滑塊C面對導軌A面的行走平行度 行走平行度 (見表格2-8-9)
滑塊D面對導軌B面的行走平行度 行走平行度 (見表格2-8-9)
表格2-8-5 組合件精度表
單位；mm
G99TS03-1803
131
