WE系列
寬幅型滾珠直線導軌
(2) 防塵配備說明
●
刮油片及底部防塵片
阻止加工鐵屑或塵粒進入滑塊裏面，破壞珠道表面而降低直線導軌壽命。
●
雙層刮油片
加倍刮屑效果，即使在重切削加工環境中，異物完全被排除於滑塊外。
規格
厚度 (t1)
規格
厚度 (t1)
(mm) (mm)
WE 17 ES 1.6 WE 35 ES 2
WE 21 ES 2 WE 50 ES 2.5
WE 27 ES 2
表格2-3-10 刮油片
●
金屬刮板
可隔離高溫鐵屑或加工火花，並排除大體積雜質。
規格
厚度 (t2)
規格
厚度 (t2)
(mm) (mm)
WE 17 SC 1 WE 35 SC 1.5
WE 21 SC 1 WE 50 SC 1
WE 27 SC 1
表格2-3-11 金屬刮板
●
導軌螺栓蓋
為防止切削粉末或異物經由螺栓孔侵入滑塊內部影響精度，客戶必須在安裝導軌時將螺栓蓋打入螺栓孔內，每支
導軌出廠時皆配有螺栓蓋。
導軌規格 安裝螺絲
直徑 (D) 厚度(H)
(mm) (mm)
WER17R M4 7.65 1.1
WER21R M4 7.65 1.1
WER27R M4 7.65 1.1
WER35R M6 11.20 2.5
WER50R M8 14.25 3.3
表格2-3-12 導軌防塵蓋
Ø
G99TS03-1803
68
(3) 防塵代碼之滑塊總長度
規格 刮油片阻力 N(kgf) 規格 刮油片阻力 N(kgf)
WE 17 1.18 (0.12) WE 35 3.92 (0.4)
WE 21 1.96 (0.2) WE 50 3.92 (0.4)
WE 27 2.94 (0.3)
2-3-9 摩擦力
此阻力值為單片刮油片之最大阻力。
表格2-3-13 滑塊總長度
表格2-3-14 WE系列刮油片阻力
註: 1 kgf = 9.81 N
規格
滑塊總長度 (L)
SS ZZ DD KK
WE17C 50.6 (52.6) 52.6 (55.6) 53.8 (55.8) 55.8 (58.8)
WE21C 59.0 (63.0) 61.0 (67.0) 63.0 (67.0) 65.0 (71.0)
WE27C 72.8 (76.8) 74.8 (80.8) 76.8 (80.8) 78.8 (84.8)
WE35C 102.6 (106.6) 105.6 (111.6) 106.6 (110.6) 109.6 (115.6)
WE50C 140.0 (144.0) 142.0 (146.2) 145.0 (149.0) 147.0 (151.2)
單位：mm
2-3-10 安裝平面誤差
WE系列為圓弧兩點接觸式直線導軌，其自動調心的特性可以吸收安裝面的些許誤差而不影響直線運動的順暢性；
下表中註明了安裝平面的容許誤差值：
規格
預壓等級
規格
預壓等級
Z0 ZA ZB Z0 ZA ZB
WE 17 20 15 9 WE 35 30 22 20
WE 21 25 18 9 WE 50 40 30 27
WE 27 25 20 13
表格2-3-15 容許平行度誤差(P)
單位：µm
(500)
P
S
1
規格
預壓等級
規格
預壓等級
Z0 ZA ZB Z0 ZA ZB
WE 17 65 20 - WE 35 130 85 70
WE 21 130 85 45 WE 50 170 110 90
WE 27 130 85 45
單位：µm
表格2-3-16 容許上下水平度誤差 (S
1
)
註：容許值與軸間距離成比例
註 : ( )為滑塊最大長度，包含螺絲、刮油片唇部等。
L
G99TS03-1803
69
WE系列
寬幅型滾珠直線導軌
規格
導軌的最大倒角 滑塊的最大倒角 導軌的肩部高度 滑塊的肩部高度 滑塊運行淨高
r
1
(mm) r
2
(mm) E
1
(mm) E
2
(mm) H
1
(mm)
WE 17 0.4 0.4 2.0 4.0 2.5
WE 21 0.4 0.4 2.5 5.0 3.0
WE 27 0.5 0.4 3.0 7.0 4.0
WE 35 0.5 0.5 3.5 10.0 4.0
WE 50 0.8 0.8 6.0 10.0 7.5

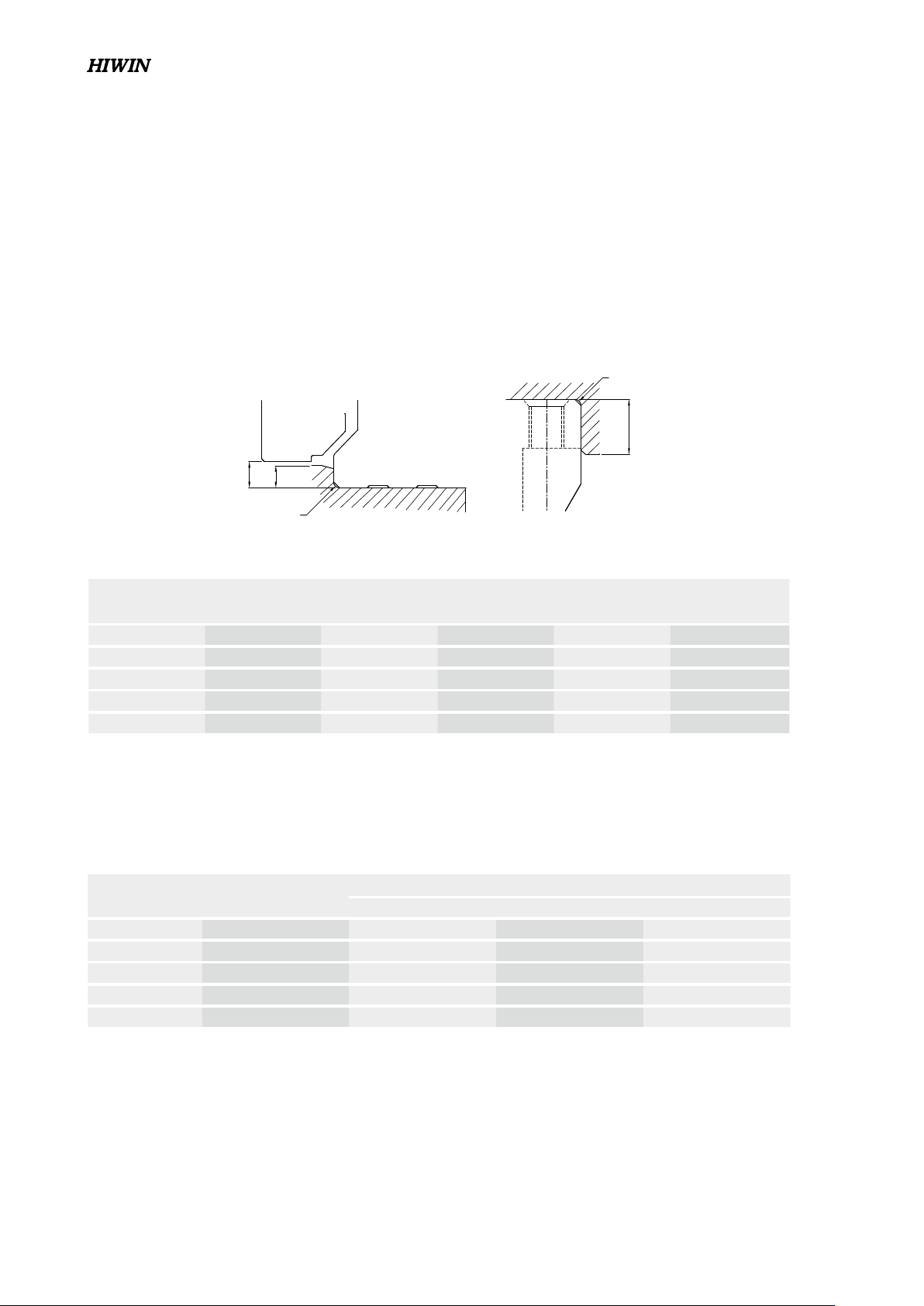

2-3-11 安裝注意事項
(1) 安裝面肩部高度及倒角
安裝直線導軌時必須注意安裝面肩部的狀況是否適當，如倒角過大，凸出的地方易造成直線導軌精度不良，而高
度過高則會干涉滑塊。故如果能依照建議要求安裝面肩部，安裝精度不良即可排除。
表格2-3-17 肩部高度及倒角
單位：mm
r
2
E
2
r
1
E
1
H
1
滑塊
滑塊
導軌
規格 螺絲規格
扭力值 N-cm (kgf-cm)
鐵件材質 鑄件材質 鋁合金材質
WE 17
M4×0.7P×12L 392(40) 274(28) 206(21)
WE 21
M4×0.7P×12L 392(40) 274(28) 206(21)
WE 27
M4×0.7P×16L 392(40) 274(28) 206(21)
WE 35
M6×1P×20L 1373(140) 921(94) 686(70)
WE 50
M8×1.25P×25L 3041(310) 2010(205) 1470(150)
表格2-3-18 扭力值
(2) 導軌裝配螺絲之扭力值
安裝導軌時是否鎖緊貼平基準面影響直線導軌精度甚劇，因此為達到每顆螺絲都能鎖緊的目的，建議使用下列扭
力值鎖裝配螺絲。
註: 1 kgf = 9.81 N
