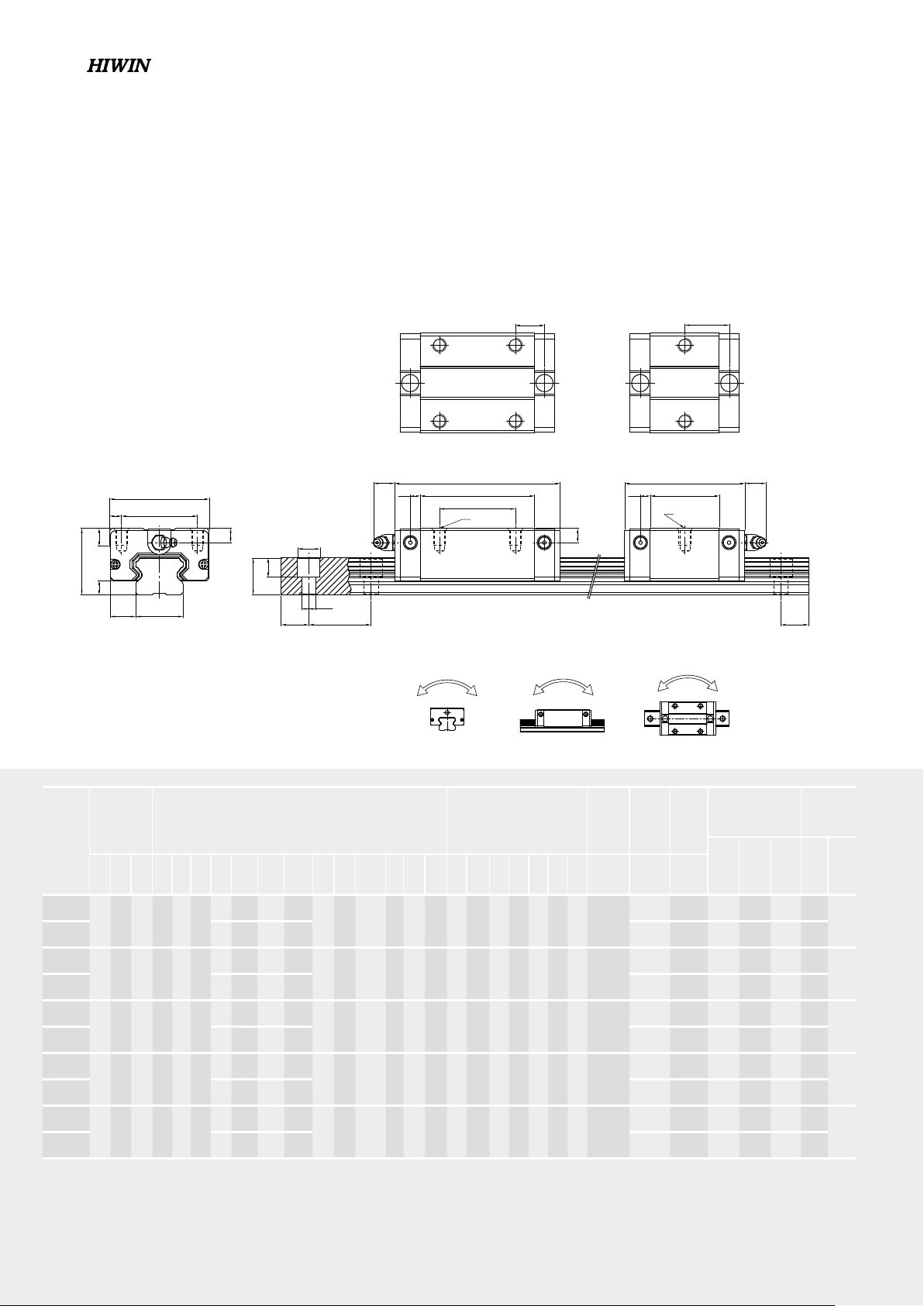

QE系列
靜音式低組裝型滾珠直線導軌
規格 刮油片阻力 N(kgf)
QE15 1.08(0.11)
QE20 1.37(0.14)
QE25 1.67(0.17)
QE30 2.06(0.21)
QE35 2.26(0.23)
2-6-7 摩擦力
此阻力值為單片刮油片之最大阻力。
表格2-6-12 QE系列刮油片阻力
2-6-8 安裝平面誤差
QE系列為圓弧兩點接觸式直線導軌，其自動調心的特
性可以吸收安裝面的些許誤差而不影響直線運動的順
暢性；下表中註明了安裝平面的容許誤差值：
規格
預壓等級
Z0 ZA ZB
QE15 25 18 -
QE20 25 20 18
QE25 30 22 20
QE30 40 30 27
QE35 50 35 30
表格2-6-13 容許平行度誤差(P)
單位：µm
(500)
P
S
1
規格
預壓等級
Z0 ZA ZB
QE15 130 85 -
QE20 130 85 50
QE25 130 85 70
QE30 170 110 90
QE35 210 150 120
單位：µm
表格2-6-14 容許上下水平度誤差 (S
1
)
註：容許值與軸間距離成比例
G99TS03-1803
112
表格2-6-16 扭力值
規格 螺絲規格
扭力值 N-cm (kgf-cm)
鐵件材質 鑄件材質 鋁合金材質
QE 15 M3×0.5P×16L 186(19) 127(13) 98(10)
QE 20 M5×0.8P×16L 883(90) 588(60) 441(45)
QE 25 M6×1P×20L 1373(140) 921(94) 686(70)
QE 30 M6×1P×25L 1373(140) 921(94) 686(70)
QE 35 M8×1.25P×25L 3041(310) 2010(206) 1470(150)
規格
導軌的最大倒角 滑塊的最大倒角 導軌的肩部高度 滑塊的肩部高度 滑塊運行淨高
r
1
(mm) r
2
(mm) E
1
(mm) E
2
(mm) H
1
(mm)
QE15 0.5 0.5 2.7 5.0 4.0
QE20 0.5 0.5 5.0 7.0 6.0
QE25 1.0 1.0 5.0 7.5 6.2
QE30 1.0 1.0 7.0 7.0 10.0
QE35 1.0 1.5 7.5 9.5 11.0
2-6-9 安裝注意事項
(1) 安裝面肩部高度及倒角
安裝直線導軌時必須注意安裝面肩部的狀況是否適當，如倒角過大，凸出的地方易造成直線導軌精度不良，而高
度過高則會干涉滑塊。故如果能依照建議要求安裝面肩部，安裝精度不良即可排除。
表格2-6-15 肩部高度及倒角
單位：mm
(2) 導軌裝配螺絲之扭力值
安裝導軌時是否鎖緊貼平基準面影響直線導軌精度甚劇，因此為達到每顆螺絲都能鎖緊的目的，建議使用下列扭
力值鎖裝配螺絲。
註: 1 kgf = 9.81 N
滑塊
滑塊
導軌
r
2
E
2
r
1
E
1
H
1
G99TS03-1803
113
QE系列
靜音式低組裝型滾珠直線導軌
ØD
H
N W
R
E
1
H
T
B
1
B
H
R
h
2
H
W
P
Ød
QEH-CA QEH-SA
E
C
4-Mxl
G
1
L
L
3
H
2-Mxl
1
L
L
K
K
1
1
G
2
K
2
K
M
M
Y
P
M
R
型號
組件尺寸
(mm)
滑塊尺寸 (mm) 導軌尺寸(mm)
導軌的
固定螺
栓尺寸
基本
動額
定負荷
基本
靜額
定負荷
容許靜力矩 重量
M
R
kN-m
M
P
kN-m
M
Y
kN-m
滑塊
kg
導軌
kg/m
H
H
1
N W B B
1
C L
1
L
K
1
K
2
G Mxl T H
2
H
3
W
R
H
R
D h d P E (mm) C(kN) C
0
(kN)
QEH15SA
24
4 9.5 34 26 4
- 23.1 40.1 14.8
3.5 5.7 M4x6 6
5.5 6 15 12.5 6 4.5 3.5 60 20
M3x16
8.56 8.79 0.07 0.03 0.03 0.09
1.25
QEH15CA 26 39.8 56.8 10.15 12.53 15.28 0.12 0.09 0.09 0.15
QEH20SA
28
6 11 42 32 5
- 29 50 18.75
4.15 12 M5x7 7.5
6 6.5 20 15.5 9.5 8.5 6 60 20
M5x16
11.57 12.18 0.13 0.05 0.05 0.15
2.08
QEH20CA 32 48.1 69.1 12.3 16.50 20.21 0.21 0.15 0.15 0.23
QEH25SA
33
6.2 12.5 48 35 6.5
- 35.5 60.1 21.9
5 12 M6x9 8
8 8 23 18 11 9 7 60 20
M6x20
18.24 18.90 0.22 0.10 0.10 0.24
2.67
QEH25CA 35 59 83.6 16.15 26.03 31.49 0.37 0.29 0.29 0.40
QEH30SA
42
10 16 60 40 10
- 41.5 67.5 25.75
6 12 M8x12 9
8 9 28 23 11 9 7 80 20
M6x25
26.27 27.82 0.40 0.18 0.18 0.44
4.35
QEH30CA 40 70.1 96.1 20.05 37.92 46.63 0.67 0.51 0.51 0.75
QEH35SA
48
11 18 70 50 10
- 51 76 30.3
6.25 12 M8x12 10
8.5 8.5 34 27.5 14 12 9 80 20
M8x25
36.39 36.43 0.61 0.33 0.33 0.77
6.14
QEH35CA 50 83 108 21.3 51.18 59.28 1.00 0.75 0.75 1.19
註 : 1 kgf = 9.81 N
2-6-10
QE系列直線導軌尺寸表
(1) QEH-CA / QEH-SA
