QW 系列 靜音式寬幅型滾珠直線導軌 規格 厚度 ( t 2) 規格 厚度 ( t 2) (mm) (mm) Q W 17 1 QW27 1 QW 21 1 QW 3 5 1 .5 導軌 規格 安裝螺 絲 直徑 (D) 厚度 (H ) (mm) (mm) Q W R17 R M4 7 .65 1 . 1 Q W R 2 1R M4 7 .65 1 . 1 QWR 27R M4 7 .65 1 . 1 QWR 35R M6 1 1 .20…
(2) 防塵配件說明
●
刮油片及底部防塵片
阻止加工鐵屑或塵粒進入滑塊裏面，破壞珠道表面而降低直線導軌壽命。
●
雙層刮油片
加倍刮屑效果，即使在重切削加工環境中，異物完全被排除於滑塊外。
表格2-7-5 刮油片
2-7-6 防塵配備
(1) 標準防塵配件代碼
若有下列防塵配備需求時，請於產品型號後面加註代碼。
t1
t2
t1
t2
t1
t2
t1
t2
防塵片
防塵片
防塵片
防塵片
刮油片
刮油片
金屬刮板
刮油片
金屬刮板
刮油片
無記號為標準防塵配備(刮油片+防塵片) ZZ(刮油片+金屬刮板+防塵片)
KK(雙刮油片+金屬刮板+防塵片)DD(雙刮油片+防塵片)
規格
厚度 (t1)
規格
厚度 (t1)
(mm) (mm)
QW17 1.6 QW27 2
QW21 2 QW35 2
G99TS03-1803
121
QW系列
靜音式寬幅型滾珠直線導軌
規格
厚度 (t2)
規格
厚度 (t2)
(mm) (mm)
QW17
1
QW27
1
QW21
1
QW35
1.5
導軌規格 安裝螺絲
直徑 (D) 厚度(H)
(mm) (mm)
QWR17R
M4 7.65 1.1
QWR21R
M4 7.65 1.1
QWR27R
M4 7.65 1.1
QWR35R
M6 11.20 2.5
規格 刮油片阻力 N(kgf) 規格 刮油片阻力 N(kgf)
QW17 1.18 (0.12) QW27 2.94 (0.3)
QW21
1.96 (0.2)
QW35
3.92 (0.4)
規格
滑塊總長度 (L)
標準 ZZ DD KK
QW17C
51.0 (53.0) 53.0 (56.0) 54.2 (56.2) 56.2 (59.2)
QW21C
59.0 (63.0) 61.0 (67.0) 63.0 (67.0) 65.0 (71.0)
QW27C
73.2 (77.2) 75.2 (81.2) 77.2 (81.2) 79.2 (85.2)
QW35C
107.0 (111.0) 110.0 (116.0) 111.0 (115.0) 114.0 (120.0)
●
金屬刮板
可隔離高溫鐵屑或加工火花，並排除大體積雜質。
表格2-7-6 金屬刮板
(3) 防塵代碼之滑塊總長度
單位：mm
●

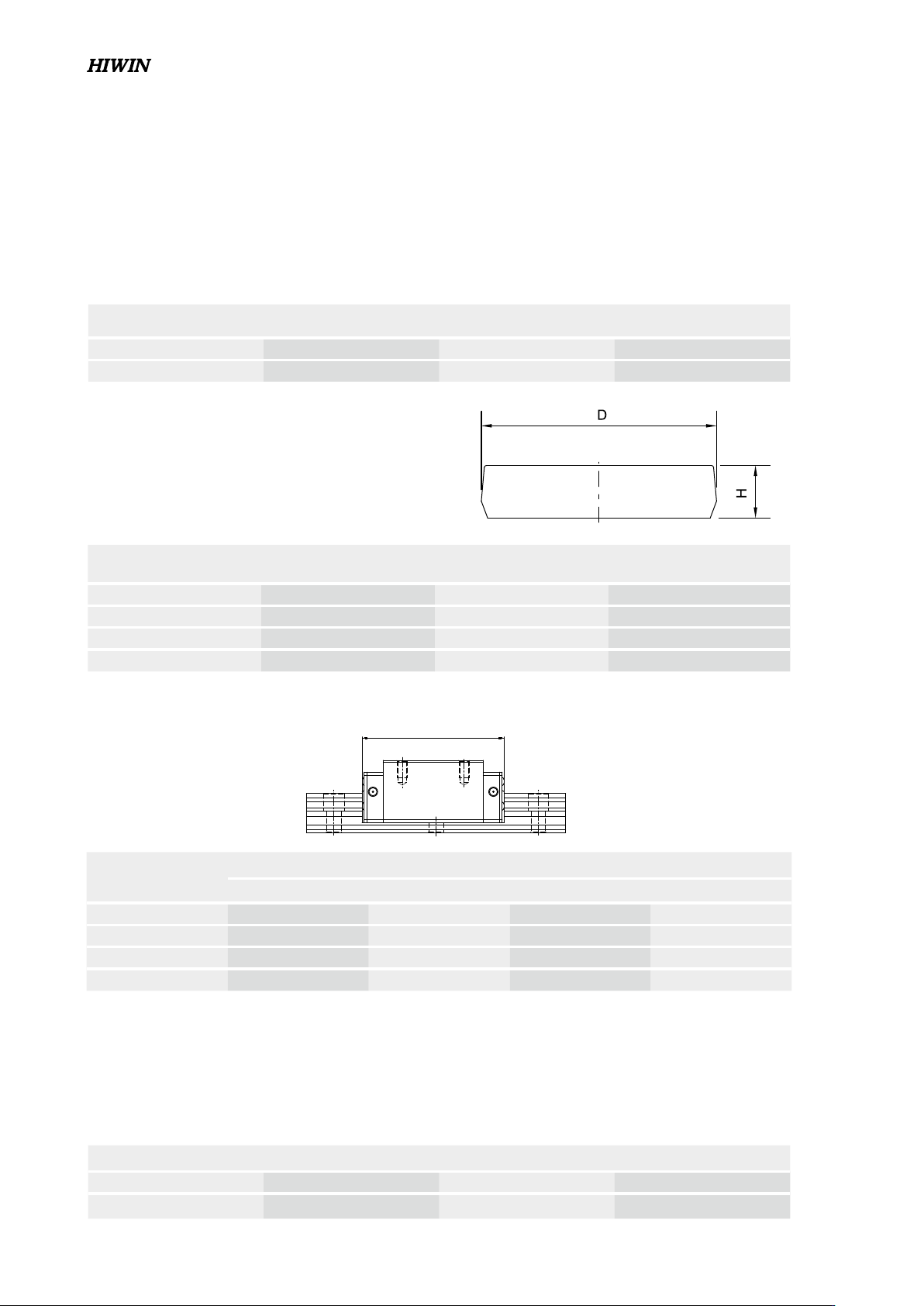

導軌螺栓蓋
為防止切削粉末或異物經由螺栓孔侵入滑塊內部影響
精度，客戶必須在安裝導軌時將螺栓蓋打入螺栓孔
內，每支導軌出廠時皆配有螺栓蓋。
2-7-7 摩擦力
此阻力值為單片刮油片之最大阻力。
表格2-7-7 導軌防塵蓋
表格2-7-8 滑塊總長度
表格2-7-
9 QW系列刮油片阻力
Ø
註: 1 kgf = 9.81 N
註 : ( )為滑塊最大長度，包含螺絲、刮油片唇部等。
L
G99TS03-1803
122
規格
導軌的最大倒角 滑塊的最大倒角 導軌端安裝肩部高度 滑塊端安裝肩部高度 滑塊運行淨高
r
1
(mm) r
2
(mm) E
1
(mm) E
2
(mm) H
1
(mm)
QW17
0.4 0.4 2.0 4.0 2.5
QW21
0.4 0.4 2.5 5.0 3.0
QW27
0.5 0.4 2.5 7.0 4.0
QW35
0.5 0.5 2.5 10.0 4.0
規格
預壓等級
規格
預壓等級
Z0 ZA ZB Z0 ZA ZB
QW17
65 20 -
QW27
130 85 -
QW21
130 85 -
QW35
130 85 70
規格
預壓等級
規格
預壓等級
Z0 ZA ZB Z0 ZA ZB
QW17
20 15 -
QW27
25 20 -
QW21
25 18 -
QW35
30 22 20

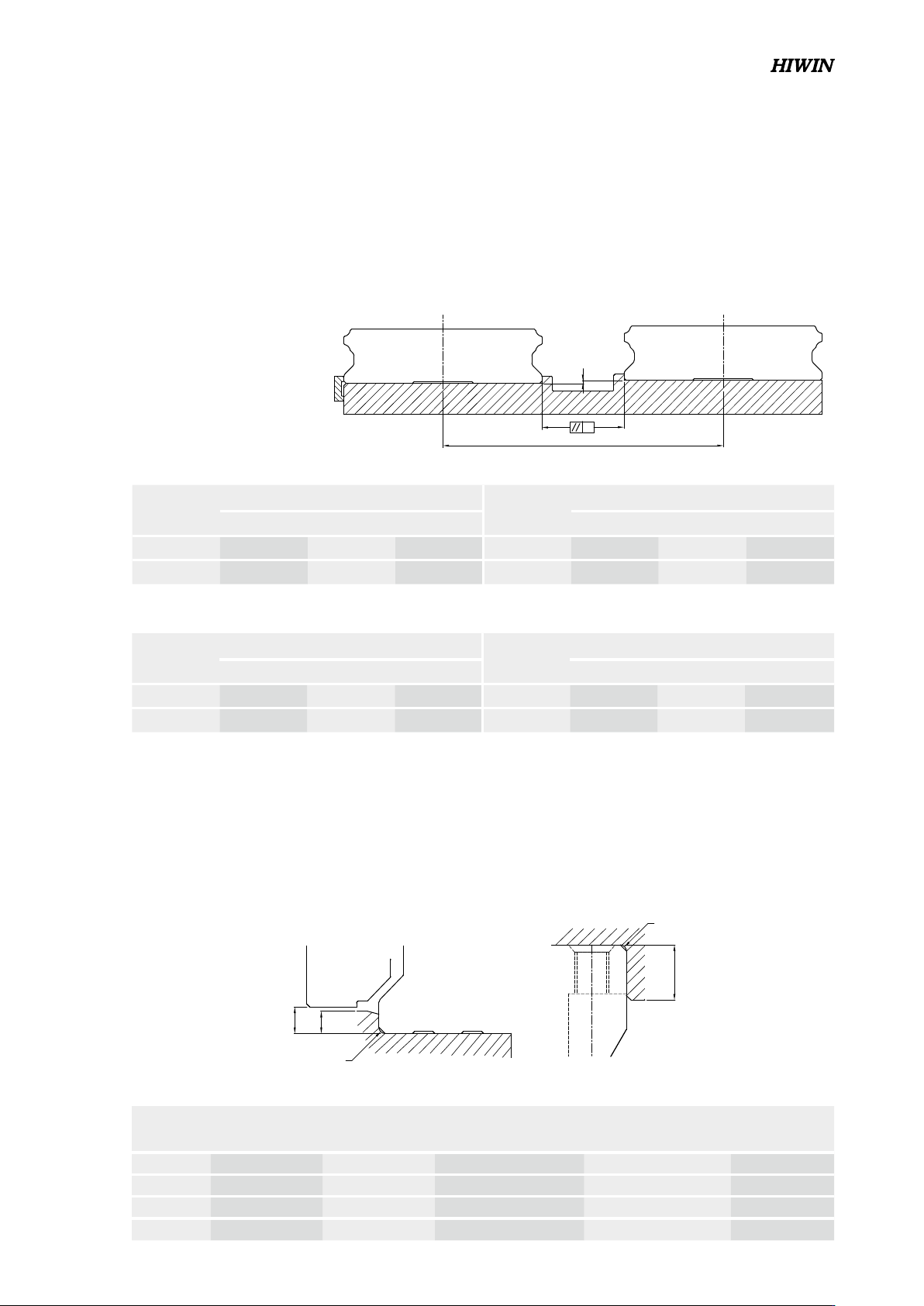

2-7-8 安裝平面誤差
QW系列為圓弧兩點接觸式直線導軌，其自動調心的特性可以吸收安裝面的些許誤差而不影響直線運動的順暢
性；下表中註明了安裝平面的容許誤差值：
(500)
P
S
1
表格2-7-10 容許平行度誤差(P)
單位：µm
單位：µm
表格2-7-11 容許上下水平度誤差 (S
1
)
註：容許值與軸間距離成比例
2-7-9 安裝注意事項
(1) 安裝面肩部高度及倒角
安裝直線導軌時必須注意安裝面肩部的狀況是否適當，如倒角過大，凸出的地方易造成直線導軌精度不良，而高
度過高則會干涉滑塊。故如果能依照建議要求安裝面肩部，安裝精度不良即可排除。
表格2-7-12 肩部高度及倒角
單位：mm
滑塊
滑塊
導軌
r
2
E
2
r
1
E
1
H
1
G99TS03-1803
123
