規格
厚度 (t1)
規格
厚度 (t1)
(mm) (mm)
QE 15 ES 2 QE 30 ES 2.5
QE 20 ES 2 QE 35 ES 2
QE 25 ES 2.5
(2) 防塵配備說明
●
刮油片及底部防塵片
阻止加工鐵屑或塵粒進入滑塊裏面，破壞珠道表面而降低直線導軌壽命。
●
雙層刮油片
加倍刮屑效果，即使在重切削加工環境中，異物完全被排除於滑塊外。
表格2-6-9 刮油片厚度
規 格
增加厚度 (t2)
規 格
厚度 (t2)
(mm) (mm)
QE 15 SC 1 QE 30 SC 1
QE 20 SC 1 QE 35 SC 1.5
QE 25 SC 1
●
金屬刮板
可隔離高溫鐵屑或加工火花，並排除大體積雜質。
表格2-6-10 金屬刮板厚度
表格2-6-11 滑塊總長度
(3) 防塵代碼之滑塊總長度
規格
滑塊總長度 (L)
SS ZZ DD KK
QE15S 40.1 (42.9) 42.1 (46.5) 44.1 (46.9) 46.1 (50.5)
QE15C 56.8 (59.6) 58.8 (63.2) 60.8 (63.6) 62.8 (67.2)
QE20S 50.0 (54.0) 52.0 (58.0) 54.0 (58.0) 56.0 (62.0)
QE20C 69.1 (73.1) 71.1 (77.1) 73.1 (77.1) 75.1 (81.1)
QE25S 60.1 (63.5) 62.1 (68.1) 65.1 (68.5) 67.1 (73.1)
QE25C 83.6 (87.0) 85.6 (91.6) 88.6 (92.0) 90.6 (96.6)
QE30S 67.5 (71.3) 69.5 (75.5) 72.5 (76.3) 74.5 (80.5)
QE30C 96.1 (99.9) 98.1 (104.1) 101.1 (104
.9) 103.1 (109.1)
QE35S 76.0 (80.0) 79.0 (84.0) 80.0 (84.0) 83.0 (88.0)
QE35C 108.0 (112) 111.0 (116.0) 112.0 (116.0) 115.0 (120.0)
單位：mm
註 : ( )為滑塊最大長度，包含螺絲、刮油片唇部等。
L
G99TS03-1803
111
QE系列
靜音式低組裝型滾珠直線導軌
規格 刮油片阻力 N(kgf)
QE15 1.08(0.11)
QE20 1.37(0.14)
QE25 1.67(0.17)
QE30 2.06(0.21)
QE35 2.26(0.23)
2-6-7 摩擦力
此阻力值為單片刮油片之最大阻力。
表格2-6-12 QE系列刮油片阻力
2-6-8 安裝平面誤差
QE系列為圓弧兩點接觸式直線導軌，其自動調心的特
性可以吸收安裝面的些許誤差而不影響直線運動的順
暢性；下表中註明了安裝平面的容許誤差值：
規格
預壓等級
Z0 ZA ZB
QE15 25 18 -
QE20 25 20 18
QE25 30 22 20
QE30 40 30 27
QE35 50 35 30
表格2-6-13 容許平行度誤差(P)
單位：µm
(500)
P
S
1
規格
預壓等級
Z0 ZA ZB
QE15 130 85 -
QE20 130 85 50
QE25 130 85 70
QE30 170 110 90
QE35 210 150 120
單位：µm
表格2-6-14 容許上下水平度誤差 (S
1
)
註：容許值與軸間距離成比例
G99TS03-1803
112
表格2-6-16 扭力值
規格 螺絲規格
扭力值 N-cm (kgf-cm)
鐵件材質 鑄件材質 鋁合金材質
QE 15 M3×0.5P×16L 186(19) 127(13) 98(10)
QE 20 M5×0.8P×16L 883(90) 588(60) 441(45)
QE 25 M6×1P×20L 1373(140) 921(94) 686(70)
QE 30 M6×1P×25L 1373(140) 921(94) 686(70)
QE 35 M8×1.25P×25L 3041(310) 2010(206) 1470(150)
規格
導軌的最大倒角 滑塊的最大倒角 導軌的肩部高度 滑塊的肩部高度 滑塊運行淨高
r
1
(mm) r
2
(mm) E
1
(mm) E
2
(mm) H
1
(mm)
QE15 0.5 0.5 2.7 5.0 4.0
QE20 0.5 0.5 5.0 7.0 6.0
QE25 1.0 1.0 5.0 7.5 6.2
QE30 1.0 1.0 7.0 7.0 10.0
QE35 1.0 1.5 7.5 9.5 11.0

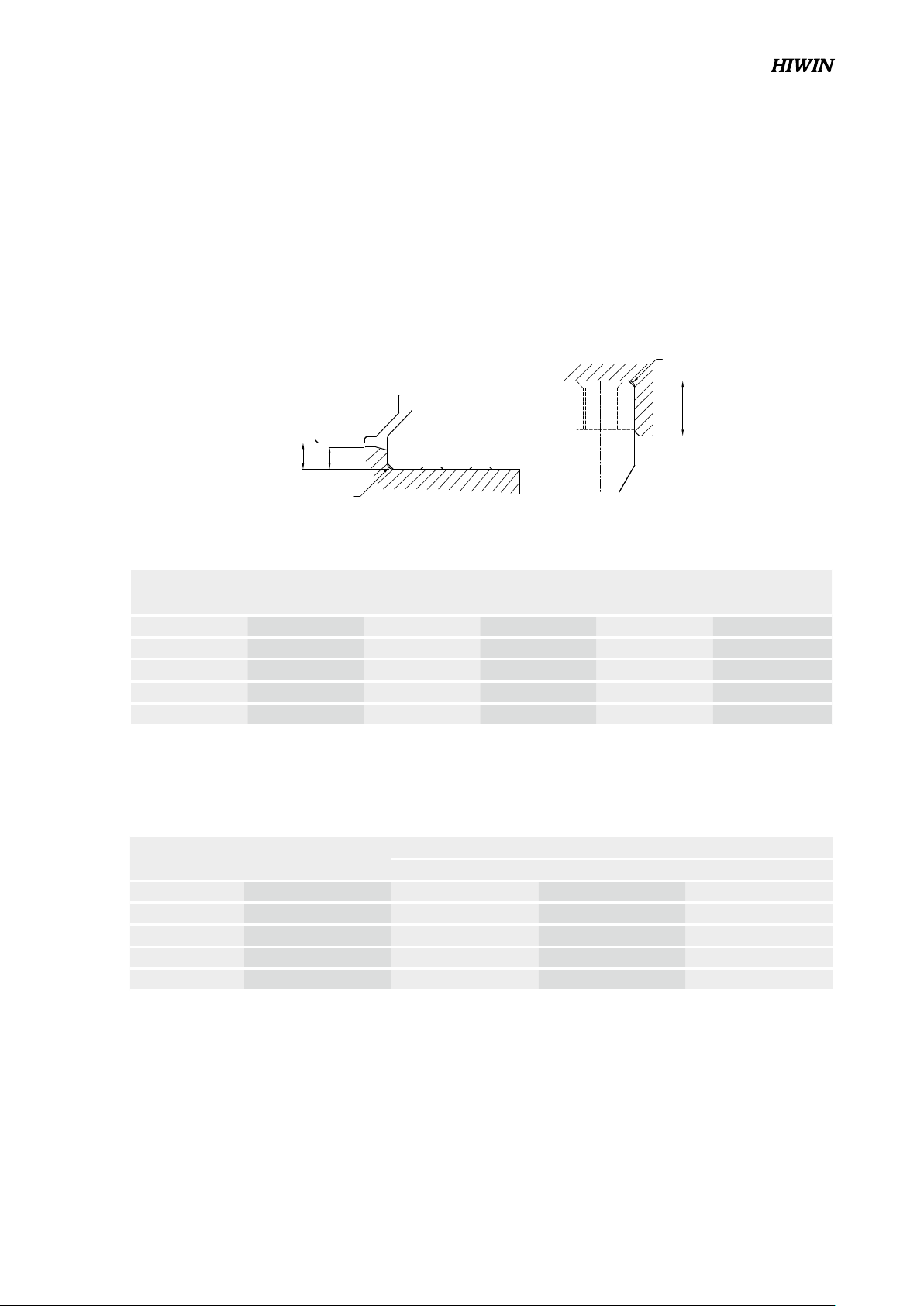

2-6-9 安裝注意事項
(1) 安裝面肩部高度及倒角
安裝直線導軌時必須注意安裝面肩部的狀況是否適當，如倒角過大，凸出的地方易造成直線導軌精度不良，而高
度過高則會干涉滑塊。故如果能依照建議要求安裝面肩部，安裝精度不良即可排除。
表格2-6-15 肩部高度及倒角
單位：mm
(2) 導軌裝配螺絲之扭力值
安裝導軌時是否鎖緊貼平基準面影響直線導軌精度甚劇，因此為達到每顆螺絲都能鎖緊的目的，建議使用下列扭
力值鎖裝配螺絲。
註: 1 kgf = 9.81 N
滑塊
滑塊
導軌
r
2
E
2
r
1
E
1
H
1
G99TS03-1803
113
