預壓等級 標記 預壓力 適用精度
普通間隙 ZF 精密間隙 4~10µm C
無預壓 Z0 0 C~P
輕預壓 Z1 0.02C C~P
表格2-4-5 行走平行度
(3) 行走平行度精度
導軌C對A、D對B之行走平行度與導軌精度、長度有關，其值列於下表。
2-4-13 預壓力
MGN/MGW 系列提供普通間隙、無預壓、輕預壓三種預壓力。
註： 預壓力中C為動額定負荷
表格2-4-6 預壓等級
2-4-14 防塵配備
標準防塵配備滑塊兩端裝有刮油片，以阻隔粉塵或雜質進入滑塊內部，而影響直線導軌壽命及精度。防塵片是
裝在滑塊底部，以防止粉塵或雜質從滑塊底部間隙進入滑塊內部，客戶若欲選用防塵片，可於型號後面加 +U 代
碼。規格5、7滑塊至底部承靠面間隙 (H
1
) 很小，並不提供加裝防塵片，然規格9、12與15有提供防塵片選用。客
戶在選用防塵片時，需注意滑塊間隙 (H
1
) 變小，當有側邊承靠面使用時，側邊承靠面之高度，不可大於間隙值
(H
1
)，以避免滑塊在運行時干涉到側邊承靠面。
導軌長度 精度等級 (µm) 導軌長度 精度等級 (µm)
(mm) (C) (H) (P) (mm) (C) (H) (P)
50 以下 12 6 2 1,000 ~ 1,200 25 18 11
50 ~ 80 13 7 3 1,200 ~ 1,300 25 18 11
80 ~ 125 14 8 3.5 1,300 ~ 1,400 26 19 12
125 ~ 200 15 9 4 1,400 ~ 1,500 27 19 12
200 ~ 250 16 10 5 1,500 ~ 1,600 28 20 13
250 ~ 315 17 11 5 1,600 ~ 1,700 29 20 14
315 ~ 400 18 11 6 1,700 ~ 1,800 30 21 14
400 ~ 500 19 12 6 1,800 ~ 1,900 30 21 15
500 ~ 630 20 13 7 1,900 ~ 2,000 31 22 15
630 ~ 800 22 14 8 2,000 ~ 31 22 16
8
00 ~ 1,000 23 16 9
型號 防塵片 H
1
mm 型號 防塵片 H
1
mm
MGN7 - - MGW7 - -
MGN9
●
1 MGW9
●
1.9
MGN12
●
2 MGW12
●
2.4
MGN15
●
3 MGW15
●
2.4
MGN5-O - - MGW5-O - -
MGN7-O - - MGW7-O - -
MGN9-O
●
1.2 MGW9-O
●
1.95
MGN12-O
●
2 MGW12-O
●
2.45
MGN15-O
●
3 MGW15-O
●
2.45
表格2-4-7 附防塵片滑塊之安裝面間隙H
1
H
1
G99TS03-1803
81
MG系列
微小型滾珠直線導軌
(200)
f P
S1
規格
預壓
ZF 預壓 Z0 預壓 Z1 預壓
MG5 2 2 2
MG7 3 3 3
MG9 4 4 3
MG12 9 9 5
MG15 10 10 6
表格2-4-8 容許平行度誤差(P)
單位：µm

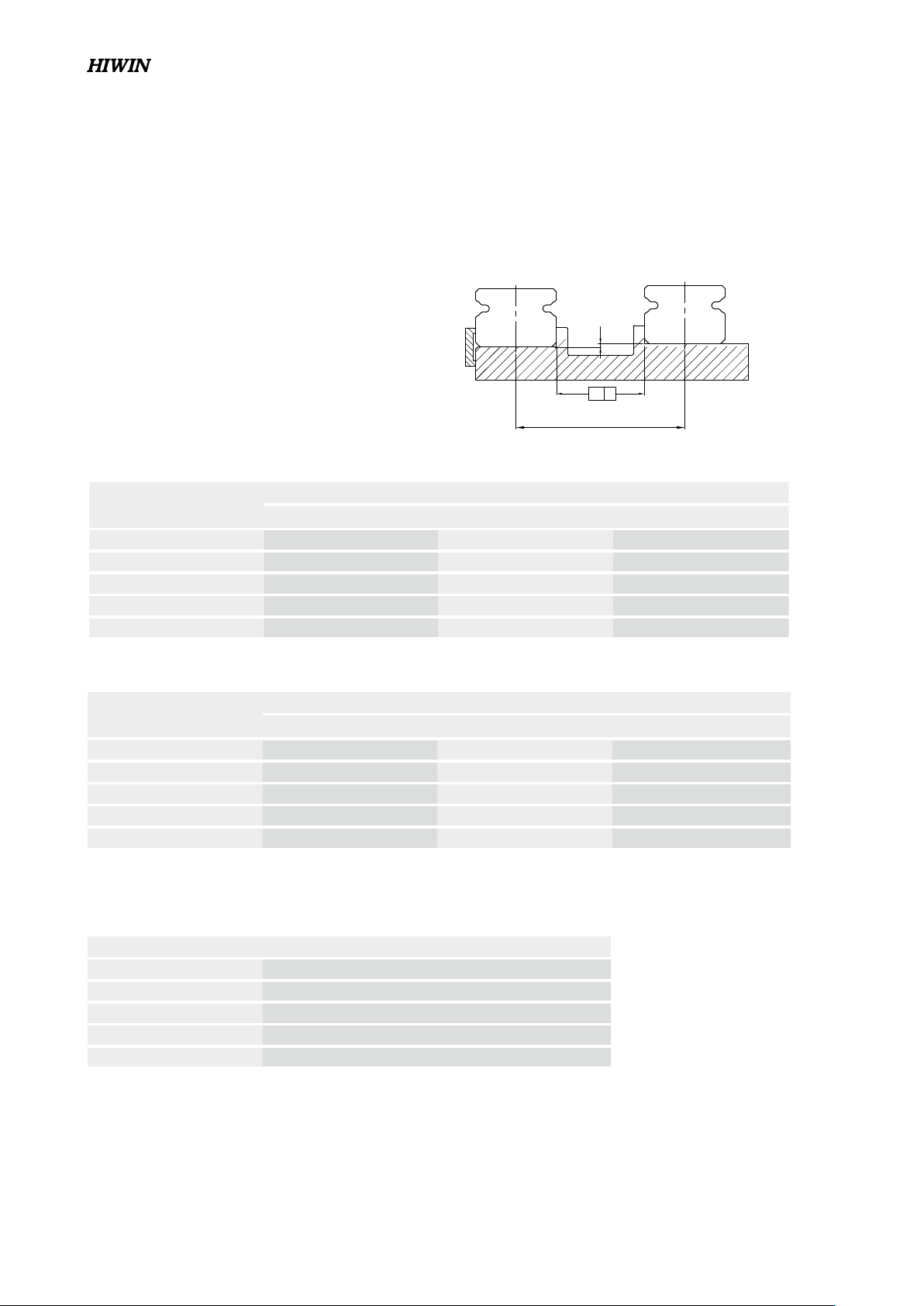

2-4-15 安裝平面誤差
規格
預壓
ZF 預壓 Z0 預壓 Z1 預壓
MG5 20 20 2
MG7 25 25 3
MG9 35 35 6
MG12 50 50 12
MG15 60 60 20
規格 平面度誤差
MG5 0.015/200
MG7 0.025/200
MG9 0.035/200
MG12 0.050/200
MG15 0.060/200
表格2-4-9 容許上下水平度誤差 (S
1
)
表格2-4-10 安裝面的平面度
單位：µm
單位：mm
註: 上述數值適用於ZF/Z0之預壓等級，若使用Z1等級或使用兩支以上的導軌(含兩支)，建議使用
上述數值之50%以下。
註：容許值與軸間距離成比例
G99TS03-1803
82
規格 螺絲規格
扭力值 N- cm (kgf-cm)
鐵件材質 鑄件材質 鋁合金材質
MGN5 M2×0.4P×6L 57(5.9) 39.2(4) 29.4(3)
MGN7 M2×0.4P×6L 57(5.9) 39.2(4) 29.4(3)
MGN9 M3×0.5P×8L 186(19) 127(13) 98(10)
MGN12 M3×0.5P×8L 186(19) 127(13) 98(10)
MGN15 M3×0.5P×10L 186(19) 127(13) 98(10)
MGW5 M2.5×0.45P×7L 118(12) 78.4(8) 58.8(6)
MGW7 M3×0.5P×6L 186(19) 127(13) 98(10)
MGW9 M3×0.5P×8L 186(19) 127(13) 98(10)
MGW12 M4×0.7P×8L 392(40) 274(28) 206(21)
MGW15 M4×0.7P×10L 392(40) 274(28) 206(21)
導軌裝配螺絲之扭力值
表格2-4-12 扭力值

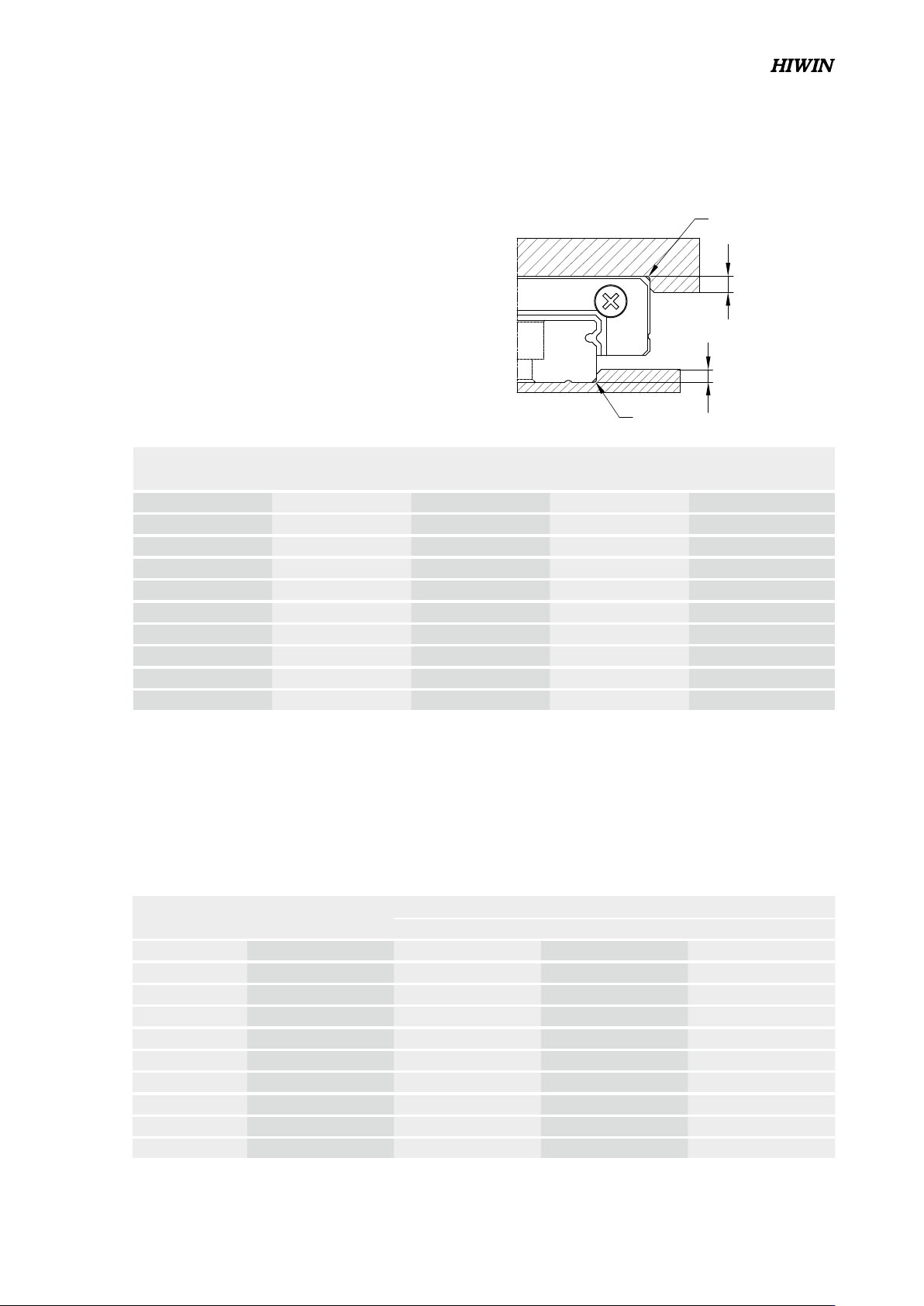

2-4-16 安裝注意事項
安裝肩部高度及倒角
規格
肩部最大倒角半徑 肩部最大倒角半徑 導軌肩部高度 滑塊肩部高度
r
1
(mm) r
2
(mm) H
1
(mm) H
2
(mm)
MGN5
0.1 0.2 1.2 2
MGN 7
0.2 0.2 1.2 3
MGN 9
0.2 0.3 1.7 3
MGN 12
0.3 0.4 1.7 4
MGN 15
0.5 0.5 2.5 5
MGW5
0.1 0.2 1.2 2
MGW 7
0.2 0.2 1.7 3
MGW 9
0.3 0.3 2.5 3
MGW 12
0.4 0.4 3 4
MGW 15
0.4 0.8 3 5
表格2-4-11 肩部高度及倒角
安裝導軌時是否鎖緊貼平基準面影響直線導軌精度甚劇，因此為達到每顆螺絲都能鎖緊的目的，建議使用
下列扭力值鎖裝配螺絲。
r
2
r
1
H
2
H
1
註 : 1 kgf = 9.81 N
