QR 系列 靜音式滾柱型直線導軌 2 - 1 0 -3 產 品規 格 說 明 Q R 系 列分 為非 互換 性及 互換 性型 兩種 直線 導軌 ，兩 者規 格尺 寸相 同， 主要 差異 點在 於互 換性 型之 滑塊 、導 軌 可 單獨互換使用，較便利，但其組合精度無法達到非互換性型之超精密級以上的精度，不過由於 H I W I N 互換性型之 組合精度目前已達到一定的水準 ，對不需配對安裝直線導軌的客戶 而言，是一項便利的選擇。直線導 …
試件二：QRH20CA
預壓等級：Z0
移動速度：180m/min
加速度：3G
行程：0.23m
潤滑油打油頻率：0.14cm
3
/hr
外加負荷：無負荷
運行距離：10586km
測試結果：
本試件運行10586公里後，滾柱表面並無發生疲勞剝
蝕，且同步聯結器亦無產生破損斷裂的現象。
2-10-2 QR本體結構
防塵片
端蓋
滑塊
刮油片
(雙刮油片、金屬刮板)
油嘴
螺栓蓋
導軌
滾柱
同步聯結器
迴流模組
滾動循環系統 : 滑塊、導軌、端蓋、迴流模組、同步聯結器、滾柱
潤滑系統 : 油嘴、油管接頭
防塵系統 : 刮油片、底面塵封防塵片、導軌螺栓蓋、金屬刮板
試件一：QRW20CC
預壓等級：ZA
移動速度：28m/min
加速度：1G
行程：0.2m
潤滑油脂：每100公里補充一次
外加負荷：8.6kN
運行距離：1024公里
測試結果：
根據QRW20CC的基本動額定負荷、預壓力與工作負
荷推算出其壽命值為1000公里。本試件運行1024公
里後，滾柱表面並無發生疲勞剝蝕，且同步聯結器
亦無產生破損斷裂的現象。
註：以上的測試數據為樣品數據。
表格2-10-1 試驗資料
表格2-10-2 試驗資料
測試示意圖
(5) 耐久測試
1. 標準壽命測試
2. 耐久力測試
G99TS03-1803
165
QR系列
靜音式滾柱型直線導軌
2-10-3 產品規格說明
QR系列分為非互換性及互換性型兩種直線導軌，兩者規格尺寸相同，主要差異點在於互換性型之滑塊、導軌可
單獨互換使用，較便利，但其組合精度無法達到非互換性型之超精密級以上的精度，不過由於HIWIN互換性型之
組合精度目前已達到一定的水準，對不需配對安裝直線導軌的客戶而言，是一項便利的選擇。直線導軌的產品規
格型號主要標明直線導軌尺寸、型式、精度等級、預壓等規格要求，以利訂貨時雙方對產品的確認。
(2) 互換性直線導軌產品型號
互換型滑塊產品型號
互換型導軌產品型號(與RG系列共用)
QR 系列
滑塊型式
W : 法蘭型 H : 四方型 L : 四方型(低)
3
滑塊固定方式
A : 上鎖式
C : 上或下鎖式
E
：滑塊特殊加工
無記號：滑塊無特殊加工
防塵配備
2
精度：
H, P
預壓：
Z0, ZA
QR/RG 系列
導軌固定方式
R：上鎖式 T：下鎖式
導軌長度(mm)
E：導軌特殊加工
無
記號：導軌無特殊加工
精度：H, P
單出導軌
E2
：自潤式
尺寸：
20, 25, 30, 35, 45
負荷型式
C : 重負荷 H : 超重負荷
尺寸：
20, 25, 30, 35, 45
QR W 25 C C E ZA P + ZZ/E2
RG R 25 R 1200 E P + RC
(1) 非互換性直線導軌產品型號
QR 系列
滑塊型式
W : 法蘭型
H : 四方型
L : 四方型(低)
3
尺寸：
20, 25, 30, 35, 45
負荷型式
C : 重負荷
H : 超重負荷
滑塊固定方式
A : 上鎖式
C : 上或下鎖式
E: 滑塊特殊加工
無記號 : 滑塊無特殊加工
導軌長度(mm)
導軌固定方式
R：上鎖式
T：下鎖式
預壓：Z0, ZA, ZB
精度：H, P, SP, UP
單軸導軌數
1
E：導軌特殊加工
無記號：導軌無特殊加工
單支導軌組裝的滑塊數
防塵配備
2
E2：自潤式
RC：
強化型螺栓蓋
QR W 35 C C E 2 R 1640 E ZA P II + KK/E2/RC
RC：
強化型螺栓蓋
註： 1. 單軸導軌數若只使用一支導軌則不寫，兩支標記為Ⅱ，三支標記為Ⅲ，
以此類推。
2. 防塵配備中無記號為防塵標準配備刮油片加防塵片。
ZZ為刮油片加防塵片加金屬刮板。
KK為雙刮油片加防塵片加金屬刮板。
DD為雙刮油片加防塵片。
3. 滑塊型式L為四方形H之低組裝式滑塊，其組合高度與同尺寸之法蘭型一致。
G99TS03-1803
166

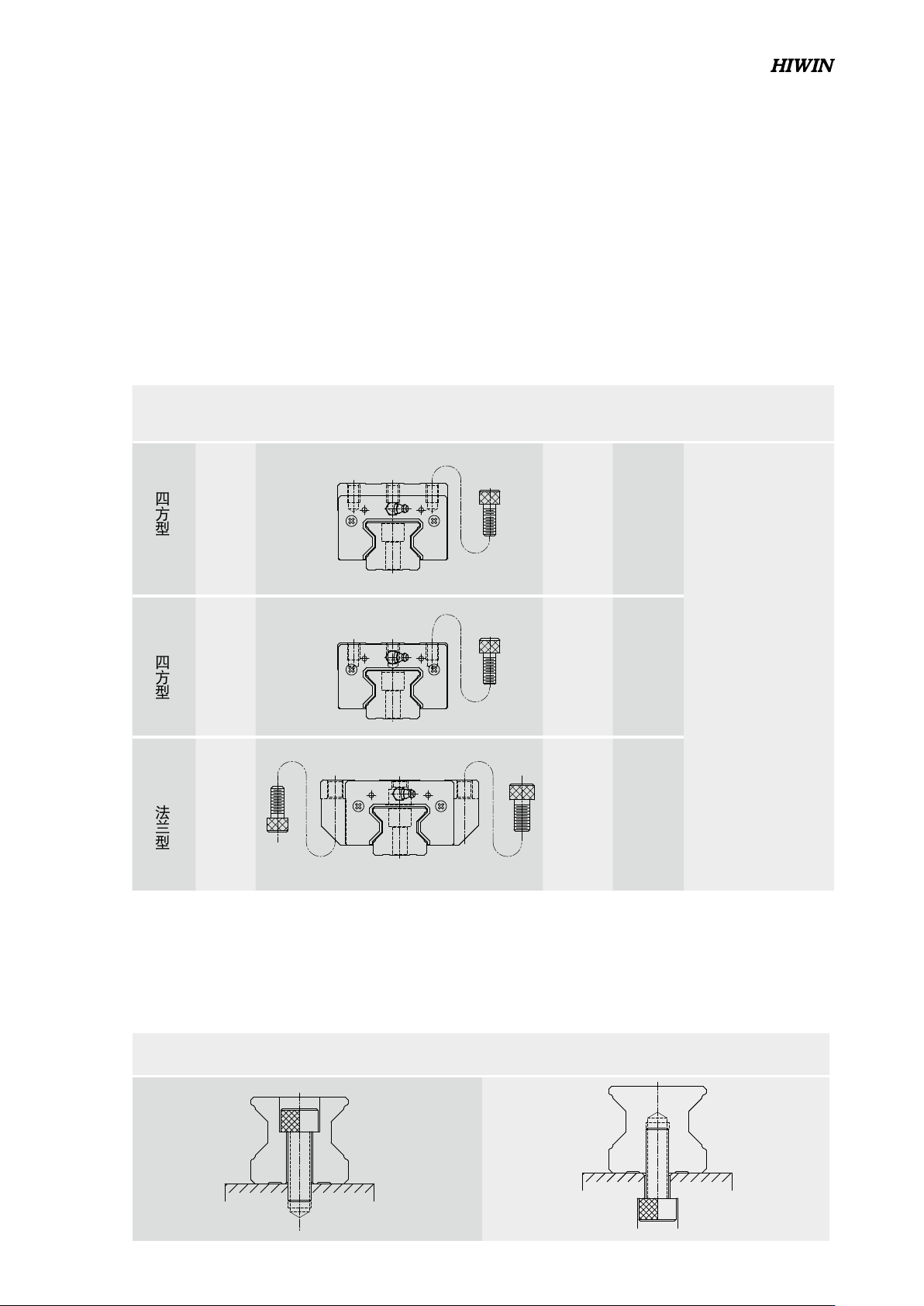

2-10-4 系列型式
(1) 滑塊型式
QR系列提供法蘭型及四方型兩種直線導軌，法蘭型滑塊在法蘭的部位有加工安裝螺絲孔可供安裝，對於下鎖的
安裝方式也可適用，其直線導軌組合高度低，承靠面積大，適用於承受力距負載的場所。四方型滑塊寬度較小，
適合有安裝空間限制的設備，滑塊上方安裝螺絲孔可配合安裝。
(2) 導軌型式
除了一般上鎖式螺栓孔導軌外，QR系列亦提供下鎖式螺栓孔導軌，方便客戶安裝使用。
表格2-10-4 導軌型式
上鎖式螺栓孔 下鎖式螺栓孔
表格2-10-3 滑塊型式
型式 規格 形狀 高度尺寸 導軌長度 應用設備
(mm) (mm)
QRH-CA
QRH-HA
28
90
100
4000
自動化設備
重型搬運設備
CNC加工機
重切削加工機
CNC磨床
射出成型機
放電加工機
大型龍門機床
高剛性與重負荷需求
的工作機械
QRL-CA
QRL-HA
30
60
100
4000
QRW-CC
QRW-HC
24
90
100
4000
四
方
型
法
蘭
型
四
方
型
G99TS03-1803
