QE 系列 靜音式低組裝型滾珠直線導軌 ( 1) 非 互換 性直 線導 軌產 品型 號 ( 2) 互 換性 直線 導軌 產品 型號 互 換型 導軌 產品 型號 ( 與 EG 系列共用 ) QE 系列 滑塊型式 W : 法蘭型 H : 四方型 E: 滑塊特殊加工 無記號 : 滑塊無特殊加工 防塵配備 2 精度 : C, H, P 預壓 : Z0, ZA QE/EG 系列 導軌固定方式 R/U : 上鎖式 , T : 下鎖式 導軌長度 …
滑塊
刮油片
端蓋
導軌
防塵片
保持器
鋼珠
同步聯結器
2-6-1 本體結構
2-6-2 QE系列產品規格說明
QE系列分為非互換性及互換性兩種直線導軌，兩者規格尺寸相同，主要差異點在於互換性型之滑塊、導軌可單
出互換使用，較便利，但其組合精度無法達到非互換型所擁有的超高精度等級。不過由於HIWIN在製造上有良好
的尺寸控制及嚴格的品質要求，互換性型之組合精度目前已達到一定的水準，對不需配對安裝直線導軌的客戶而
言，是一項很好的選擇。
QE系列與 EG 系列導軌共用，客戶無需為了選用靜音式產品而重新設計安裝尺寸，如此更加提升了QE系列的應用
性與可互換性。
2-6 QE系列―靜音式低組裝型滾珠直線導軌
HIWIN QE系列靜音式低組裝型滾珠直線導軌，乃基於四列式單圓弧牙型接觸設計，降低組合高度與縮短滑塊長
度，非常適合高速自動化產業機械及空間要求的小型設備使用。採用SynchMotion
TM
技術的QE系列直線導軌搭載
具儲油功能的專利同步聯結器，可有效降低運轉時噪音、提升運轉平順性、壽命與潤滑效率。具有更廣泛的產業
應用性，更適用於高速、寧靜與低發塵需求的高科技產業。
G99TS03-1803
105
QE系列
靜音式低組裝型滾珠直線導軌
(1) 非互換性直線導軌產品型號
(2) 互換性直線導軌產品型號
互換型導軌產品型號(與
EG
系列共用)
QE 系列
滑塊型式
W : 法蘭型
H : 四方型
E: 滑塊特殊加工
無記號: 滑塊無特殊加工
防塵配備
2
精度: C, H, P
預壓: Z0, ZA
QE/EG系列
導軌固定方式
R/U : 上鎖式, T : 下鎖式
導軌長度 (mm)
E: 導軌特殊加工
無記號: 導軌無特殊加工
精度 : C, H, P
單出導軌
QE 系列
滑塊型式
W : 法蘭型
H : 四方型
尺寸
15, 20, 25, 30 ,35
導軌長度 (mm)
E: 導軌特殊加工
無記號: 導軌無特殊加工
導軌固定方式
R/U : 上鎖式
T : 下鎖式
預壓: Z0, ZA, ZB
精度:
C, H, P, SP, UP
負荷型式
C : 重負荷
S: 中負荷
滑塊固定方式
A : 上鎖式
B : 下鎖式
尺寸
15, 20, 25, 30, 35
負荷型式
C : 重負荷
S: 中負荷
尺寸
15, 20, 25, 30, 35
E: 滑塊特殊加工
無記號: 滑塊無特殊加工
單支導軌組裝的滑塊數
滑塊固定方式
A : 上鎖式 , B : 下鎖式
互換型滑塊產品型號
註： 1.單軸導軌數若只使用一支導軌則不寫，兩支標記為Ⅱ，
三支標記為Ⅲ，以此類推。
2.防塵配備中無記號為防塵標準配備刮油片加防塵片。
ZZ為刮油片加防塵片加金屬刮板。
KK為雙刮油片加防塵片加金屬刮板。
DD為雙刮油片加防塵片。
單軸導軌數
1
防塵配備
2
QE W 25 C A E ZA P + KK
RC：強化型螺栓蓋
RC：強化型螺栓蓋
QE W 25 C A E 2 R 1600 E ZA P II + KK/RC
EG R 25 R 1200 E P + RC
G99TS03-1803
106

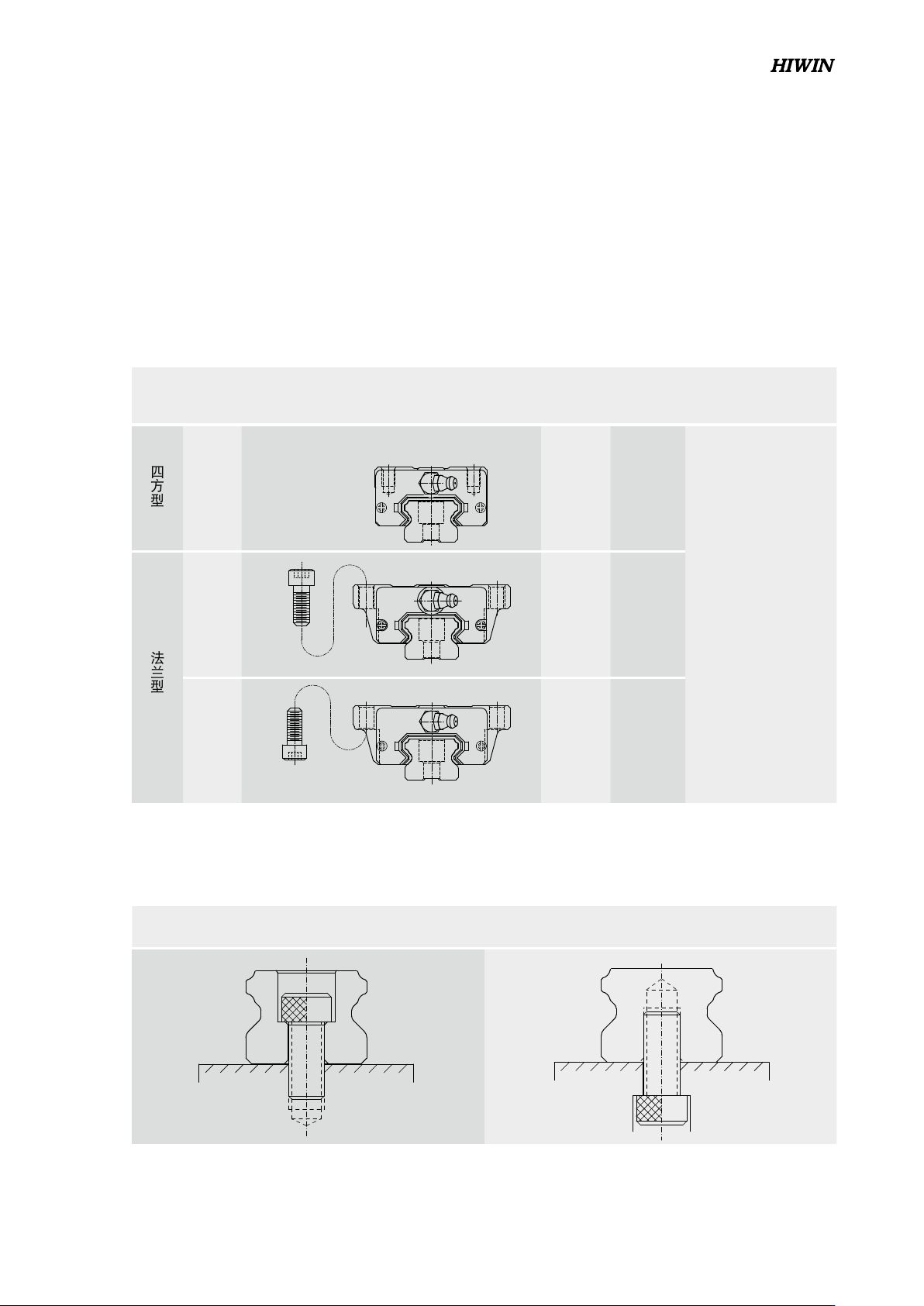

2-6-3 QE 系列型式
(1) 滑塊型式
HIWIN提供法蘭型及四方型兩種直線導軌。
型式 規格 形狀
高度尺寸 導軌 長度 應用設備
(mm) (mm)
QEH-SA
QEH-CA
24
48
100
4000
自動化裝置
高速運輸設備
精密量測儀器
半導體設備
QEW-SA
QEW-CA
24
48
100
4000
QEW-SB
QEW-CB
24
48
100
4000
法蘭型
(2) 導軌型式
除了一般上鎖式螺栓孔導軌外，HIWIN亦提供下鎖式螺絲孔導軌，方便客戶安裝使用。
表格2-6-2 導軌型式
上鎖式螺栓孔 下鎖式螺絲孔
表格2-6-1 滑塊型式
四方型
G99TS03-1803
107
