預壓力是預先給與鋼珠負荷力，亦即加大鋼珠直徑，利用鋼珠
與珠道之間負向間隙給與預壓，此舉能提高直線導軌的剛性及
消除間隙；以上圖來解釋，提高預壓力可增加直線導軌剛性。
但小規格建議選用輕預壓以下預壓，以避免因預壓選用過重降
低其使用壽命。
預壓等級 標記 預壓力 使用條件
普通間隙 Z0 0~ 0.02C 負荷方向固定且衝擊小，精度要求低
輕預壓 ZA 0.03C-0.05C 輕負荷且要求高精度
中預壓 ZB 0.06C~ 0.08C 高剛性要求，且有振動，衝擊之使用環境
表格2-6-8 預壓等級
註：預壓力中C為動額定負荷
等級 互換性線軌 (單出件) 非互換性線軌 (組合件)
預壓等級 Z0, ZA Z0, ZA, ZB
Elastic displacement
Preload amount
ZB
Elastic displacement with
medium preload
Z0
Elastic displacement
without preload
變形量
Z0
普通間隙
中預壓
外加負荷
2-6-6 防塵配備
(1) 標準防塵配備代碼
若有下列防塵配備需求時，請於產品型號後面加註代碼。
t1
t2
t1
t2
t1
t2
t1
t2
防塵片
防塵片
防塵片
防塵片
刮油片
無記號為標準防塵配備(刮油片+防塵片) ZZ(刮油片+金屬刮板+防塵片)
KK(雙刮油片+金屬刮板+防塵片)DD(雙刮油片+防塵片)
刮油片
金屬刮板
刮油片
金屬刮板
刮油片
(2) 預壓等級
QE 系列直線導軌提供三種標準預壓，可依據用途選擇適當預壓力。
G99TS03-1803
110
規格
厚度 (t1)
規格
厚度 (t1)
(mm) (mm)
QE 15 ES 2 QE 30 ES 2.5
QE 20 ES 2 QE 35 ES 2
QE 25 ES 2.5
(2) 防塵配備說明
●
刮油片及底部防塵片
阻止加工鐵屑或塵粒進入滑塊裏面，破壞珠道表面而降低直線導軌壽命。
●
雙層刮油片
加倍刮屑效果，即使在重切削加工環境中，異物完全被排除於滑塊外。
表格2-6-9 刮油片厚度
規 格
增加厚度 (t2)
規 格
厚度 (t2)
(mm) (mm)
QE 15 SC 1 QE 30 SC 1
QE 20 SC 1 QE 35 SC 1.5
QE 25 SC 1
●
金屬刮板
可隔離高溫鐵屑或加工火花，並排除大體積雜質。
表格2-6-10 金屬刮板厚度

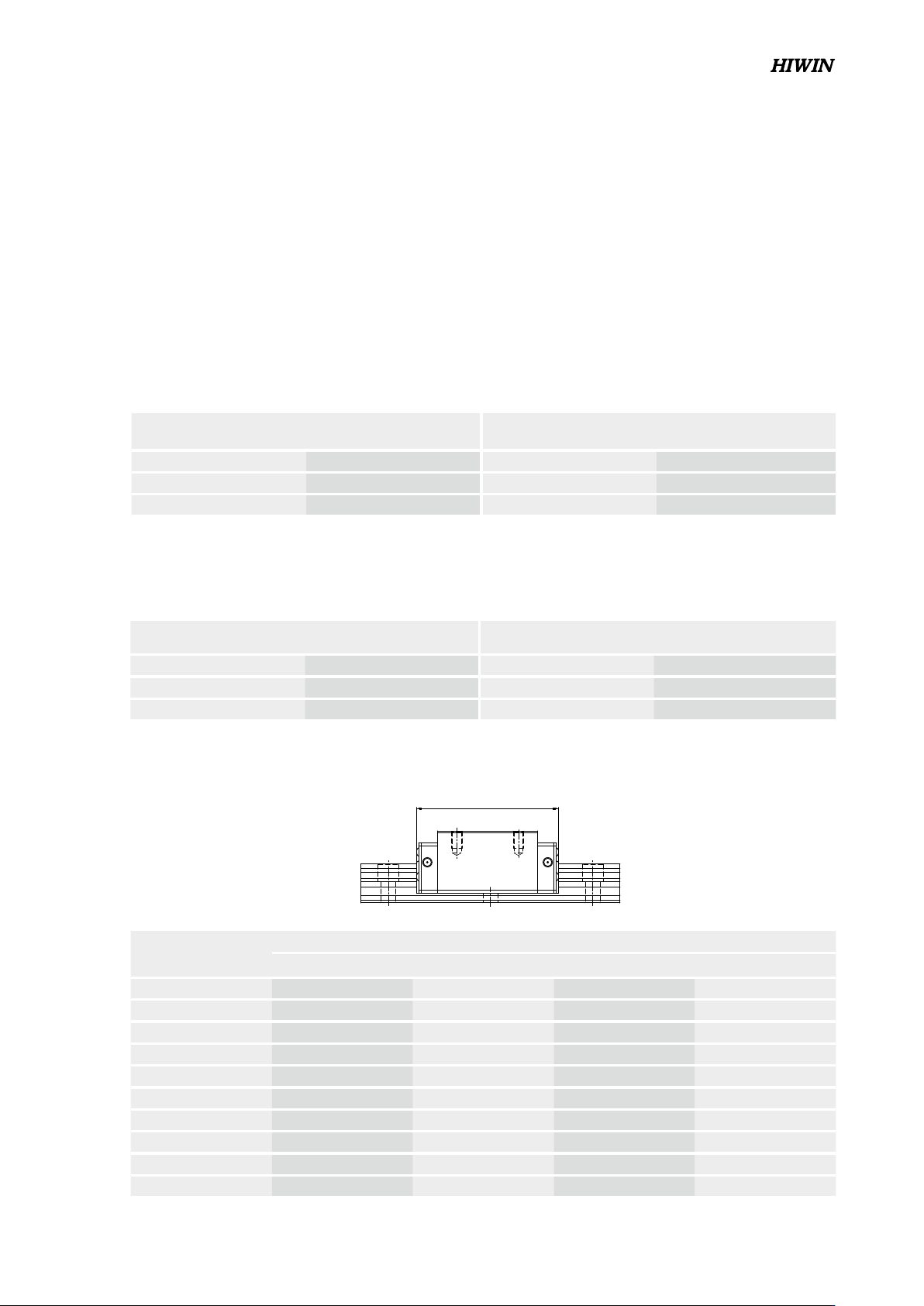

表格2-6-11 滑塊總長度
(3) 防塵代碼之滑塊總長度
規格
滑塊總長度 (L)
SS ZZ DD KK
QE15S 40.1 (42.9) 42.1 (46.5) 44.1 (46.9) 46.1 (50.5)
QE15C 56.8 (59.6) 58.8 (63.2) 60.8 (63.6) 62.8 (67.2)
QE20S 50.0 (54.0) 52.0 (58.0) 54.0 (58.0) 56.0 (62.0)
QE20C 69.1 (73.1) 71.1 (77.1) 73.1 (77.1) 75.1 (81.1)
QE25S 60.1 (63.5) 62.1 (68.1) 65.1 (68.5) 67.1 (73.1)
QE25C 83.6 (87.0) 85.6 (91.6) 88.6 (92.0) 90.6 (96.6)
QE30S 67.5 (71.3) 69.5 (75.5) 72.5 (76.3) 74.5 (80.5)
QE30C 96.1 (99.9) 98.1 (104.1) 101.1 (104
.9) 103.1 (109.1)
QE35S 76.0 (80.0) 79.0 (84.0) 80.0 (84.0) 83.0 (88.0)
QE35C 108.0 (112) 111.0 (116.0) 112.0 (116.0) 115.0 (120.0)
單位：mm
註 : ( )為滑塊最大長度，包含螺絲、刮油片唇部等。
