CG 系列 抗扭矩型滾珠直線導軌 規格 刮油片阻力 N ( kgf) 規格 刮油片阻力 N (kgf) C G 15 0. 9 8 (0. 1 ) CG30 3 . 4 3 (0. 3 5) CG20 1.9 6 ( 0 . 2 ) CG35 3 .9 2 ( 0 . 4 ) CG25 3. 4 3 (0. 3 5) CG45 4 .9 ( 0 . 5 ) 2 - 8 - 9 摩 擦 力 此阻力值為單片標準刮油片之最大阻力。 表格 2-…
●
導軌防塵覆蓋帶
相較於傳統導軌螺栓蓋，易拆裝、防塵功能更佳，適合高防塵需求場合，選用導軌防塵覆蓋帶會附標準塑膠端部
固定器，高溫環境則建議使用金屬端部固定器。
●
導軌螺栓蓋
為防止切削粉末或異物經由螺栓孔侵入滑塊內部影響精度，客戶必須在安裝導軌時將螺栓蓋打入螺栓孔內，每支
導軌出廠時皆配有螺栓蓋。
導軌規格 安裝螺絲
直徑 (D) 厚度(H)
導軌規格 安裝螺絲
直徑 (D) 厚度(H)
(mm) (mm) (mm) (mm)
CGR15 M4 7.65 1.1 CGR30 M8 14.20 3.5
CGR20 M5 9.65 2.5 CGR35 M8 14.20 3.5
CGR25 M6 11.15 2.5 CGR45 M12 20.25 4.5
規格
CGH25CA1R700Z0C+DD/CS
測試結果
最大速度/
加速度
1m/s,1G
負載
治具重量
測試總行程
1500km
粉塵種類
木屑/粉
粒徑
100~500µm
表格2-8-16 導軌螺栓蓋
鋼珠滾動面上無發現異物侵入
導軌防塵覆蓋帶
滑塊
木屑/木塵
規格
滑塊總長度 (L)
規格
滑塊總長度 (L)
SS DD DD+CS SS DD DD+CS
CG15C 58.2 63.8 63.8 CG30C 97.4 103.8 103
CG20C 74.9 80.5 80.5 CG35C 111.4 117.8 117
CG25C 84 89 89 CG45C 137.6 145.6 145.6
單位：mm
(4) 防塵代碼之滑塊總長度
表格2-8-17 滑塊總長度
L
G99TS03-1803
137
CG系列
抗扭矩型滾珠直線導軌
規格 刮油片阻力 N (kgf) 規格 刮油片阻力 N (kgf)
CG15 0.98 (0.1) CG30 3.43 (0.35)
CG20 1.96 (0.2) CG35 3.92 (0.4)
CG25
3.43 (0.35)
CG45
4.9 (0.5)
2-8-9 摩擦力
此阻力值為單片標準刮油片之最大阻力。
表格2-8-18 CG系列刮油片阻力
註：1 kgf = 9.81N
其餘規格請洽HIWIN
a
f P
S
1
CG系列為DB構型線軌，有較佳的抗扭矩能力，其圓弧
式兩點接觸設計、使CG系列同時具備一定的吸收安裝
面誤差能力，下表註明了安裝平面的容許誤差值：
規格
預壓
Z0 預壓 ZA 預壓 ZB 預壓
CG15 9 5 4
CG20 11 7 5
CG25 12 8 6
CG30 14 9 7
CG35 15 11 8
CG45 19 12 10
表格2-8-19 容許平行度誤差(P)
單位：µm
2-8-10 安裝平面誤差
規格
預壓等級
輕預壓
(Z0)
中預壓
(ZA)
重預壓
(ZB)
K [µm/mm] 2.8 1.7 1.2
表格2-8-20 高度誤差係數
承靠面平行度誤差 (S
1
)
S
1
: 高度最大容許誤差
K : 高度誤差係數
S
1
= K ∙ 10
(-4)
∙ a - T
H
a : 配對導軌間距mm
T
H
: 高度H的容許尺寸誤差，請參考精度等級表
G99TS03-1803
138

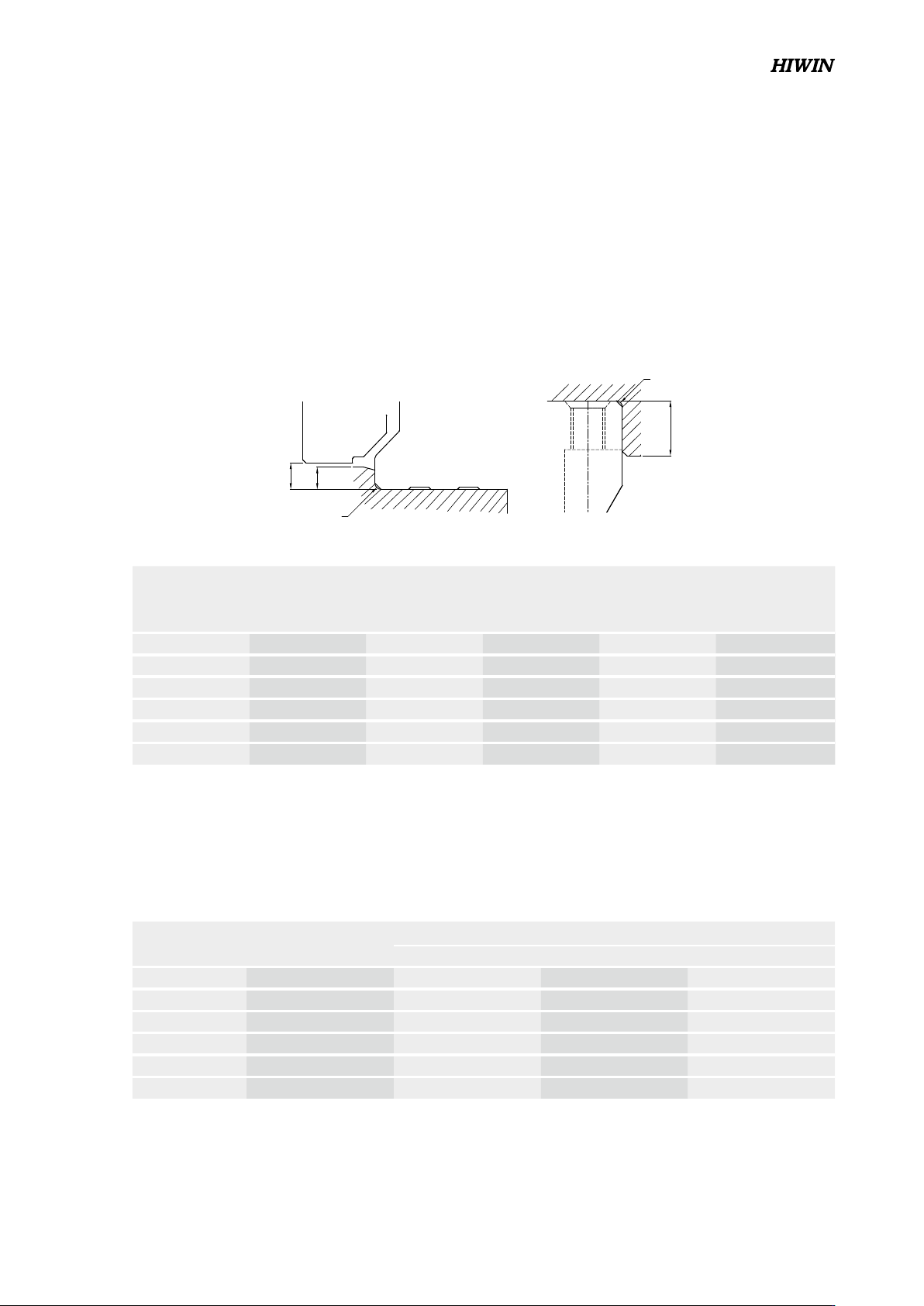

2-8-11 安裝注意事項
(1) 安裝面肩部高度及倒角
安裝直線導軌時必須注意安裝面肩部的狀況是否適當，如倒角過大，凸出的地方易造成直線導軌精度不良，而高度
過高則會干涉滑塊。故如果能依照建議要求安裝面肩部，安裝精度不良即可排除。
規格
導軌端最大
圓角半徑
滑塊端最大
圓角半徑
導軌端
肩部高度
滑塊端
肩部高度
滑塊的
運行淨高
r
1
(mm) r
2
(mm) E
1
(mm) E
2
(mm) H
1
(mm)
CG 15 0.5 0.5 3.0 4.0 4.3
CG 20 0.5 0.5 3.5 5.0 4.6
CG 25 1.0 1.0 5.0 5.0 5.5
CG 30 1.0 1.0 5.0 5.0 6.0
CG 35 1.0 1.0 6.0 6.0 7.5
CG 45 1.0 1.0 8.0 8.0 9.5
表格2-8-21 肩部高度及倒角
(2) 導軌裝配螺絲之扭力值
安裝導軌時是否鎖緊貼平基準面影響直線導軌精度甚劇，因此為達到每顆螺絲都能鎖緊的目的，建議使用下列扭力
值鎖裝配螺絲。
表格2-8-22 扭力值
規格 螺絲規格
扭力值 N-cm (kgf-cm)
鐵件材質 鑄件材質 鋁合金材質
CG 15 M4×0.7P×16L 392(40) 274(28) 206(21)
CG 20 M5×0.8P×16L 883(90) 588(60) 441(45)
CG 25 M6×1P×20L 1373(140) 921(94) 686(70)
CG 30 M8×1.25P×25L 3041(310) 2010(205) 1470(150)
CG 35 M8×1.25P×25L 3041(310) 2010(205) 1470(150)
CG 45
M12×1.75P×35L 11772(1200)
7840(800)
5880(600)
滑塊
滑塊
導軌
r
2
E
2
r
1
E
1
H
1
