PG 型式 定位型直線導軌 2 - 1 2 -2 定 位直 線 導 軌技 術 規 格 表格 2-12-2 位置量測器技術規格 ( 1) 位 置量 測器 技術 規格 箭頭方向為正方向 箭頭方向為正方向 箭頭方向為正方向 箭頭方向為正方向 外接型位置量測器尺寸 註 : 此尺寸適用於 20 規格 註 : 此尺寸適用於 25 規格 標準型 外接型 A 型 ( 類比訊號 ) D 型 ( 數位訊號 ) 解析度 5mm 1mm 1µm 重現度 ±…
表格2-12-1 位置量測模組型號選用規則
位置量測器 訊號處理器規格
訊號處理器
解析度
訊號處理器
輸出訊號格式
顯示器
S：標準型
(磁距為5mm、類比訊號)
A：訊號處理器A
(磁距為5mm)
1：5µm
2：10µm
1：5V RS422/TTL
2：24V/Open collector
S32：高性能顯示器S3 (兩軸顯示器)
S33：高性能顯示器S3 (三軸顯示器)
S42：工具機用多功能顯示器S4 (兩軸顯示器)
S43：工具機用多功能顯示器S4 (三軸顯示器)
不用連接訊號處理器
LD：LCD顯示器
H10：高性能單軸顯示器H1
H11：高性能單軸顯示器H1 (含RS-232功能)
A：外接A型
(磁距為1mm、類比訊號)
(僅搭配20,25規格使用)
不用連接訊號處理器
H10：高性能單軸顯示器H1
H11：高性能單軸顯示器H1 (含RS-232功能)
D：外接D型
(磁距為1mm、數位訊號)
(僅搭配20,25規格使用)
不
用連接訊號處理器
H10：高性能單軸顯示器H1
H11：高性能單軸顯示器H1 (含RS-232功能)
S32：高性能顯示器S3 (兩軸顯示器)
S33：高性能顯示器S3 (三軸顯示器)
S42：工具機用多功能顯示器S4 (兩軸顯示器)
S43：工具機用多功能顯示器S4 (三軸顯示器)
位置量測模組
(接續上一頁, P.184)
位置量測器
S：標準型(磁距為5mm, 類比訊號)
A：外接A型(磁距為1mm, 類比訊號)
(2)
D：外接D型(磁距為1mm, 數位訊號)
(2)
訊號處理器規格
A：訊號處理器A(磁距為5 mm)
訊號處理器解析度
1：5µm 2：10µm
顯示器
LD : LCD顯示器
H10 : 高性能單軸顯示器H1
H11 : 高性能單軸顯示器H1(含RS-232功能)
S32 : 高性能顯示器S3(兩軸顯示器)
S33 : 高性能顯示器S3(三軸顯示器)
S42 : 工具機用多功能顯示器S4(兩軸顯示器)
S43 : 工具機用多功能顯示器S4(三軸顯示器)
訊號處理器輸出訊號格式
1：5V RS422 / TTL
2：24V / Open collector
+S +A 1 1 +S32
註：(1) 若為下鎖式導軌，則磁性尺會事先貼覆於其上。
(2) 外接A型、D型位置量測器僅能搭配20、25規格使用。
G99TS03-1803
185
PG型式
定位型直線導軌
2-12-2 定位直線導軌技術規格
表格2-12-2 位置量測器技術規格
(1) 位置量測器技術規格
箭頭方向為正方向
箭頭方向為正方向
箭頭方向為正方向
箭頭方向為正方向
外接型位置量測器尺寸
註: 此尺寸適用於20規格
註: 此尺寸適用於25規格
標準型
外接型
A型(類比訊號) D型(數位訊號)
解析度 5mm 1mm 1µm
重現度 ±10
µm
(1)
±3
µm
(2)
±2
µm
(2)
參考點訊號 － 1mm/pulse 1mm/pulse
最大速度 10m/sec 10m/sec 5m/sec
輸出信號格式 SIN/COS 50mVp-p SIN/COS 1Vp-p 5V RS422/TTL
最大輸出頻率 2KHz 10KHz 1.25MHz
輸入電源 3.3VDC±5% 5VDC±5% 5VDC±5%
輸入電流 0.1A 0.1A 0.1A
工作溫度 0
�
C~50
�
C 0
�
C~50
�
C 0
�
C~50
�
C
儲存溫度 -5
�
C~70
�
C -5
�
C~70
�
C -5
�
C~70
�
C
IP防護等級 IP67 IP67 IP67
型 號
規 格
註：(1) 重現度測試條件在Gap 1mm時所量測的值。
(2) 重現度測試條件在Gap 0.1mm時所量測的值。
G99TS03-1803
186

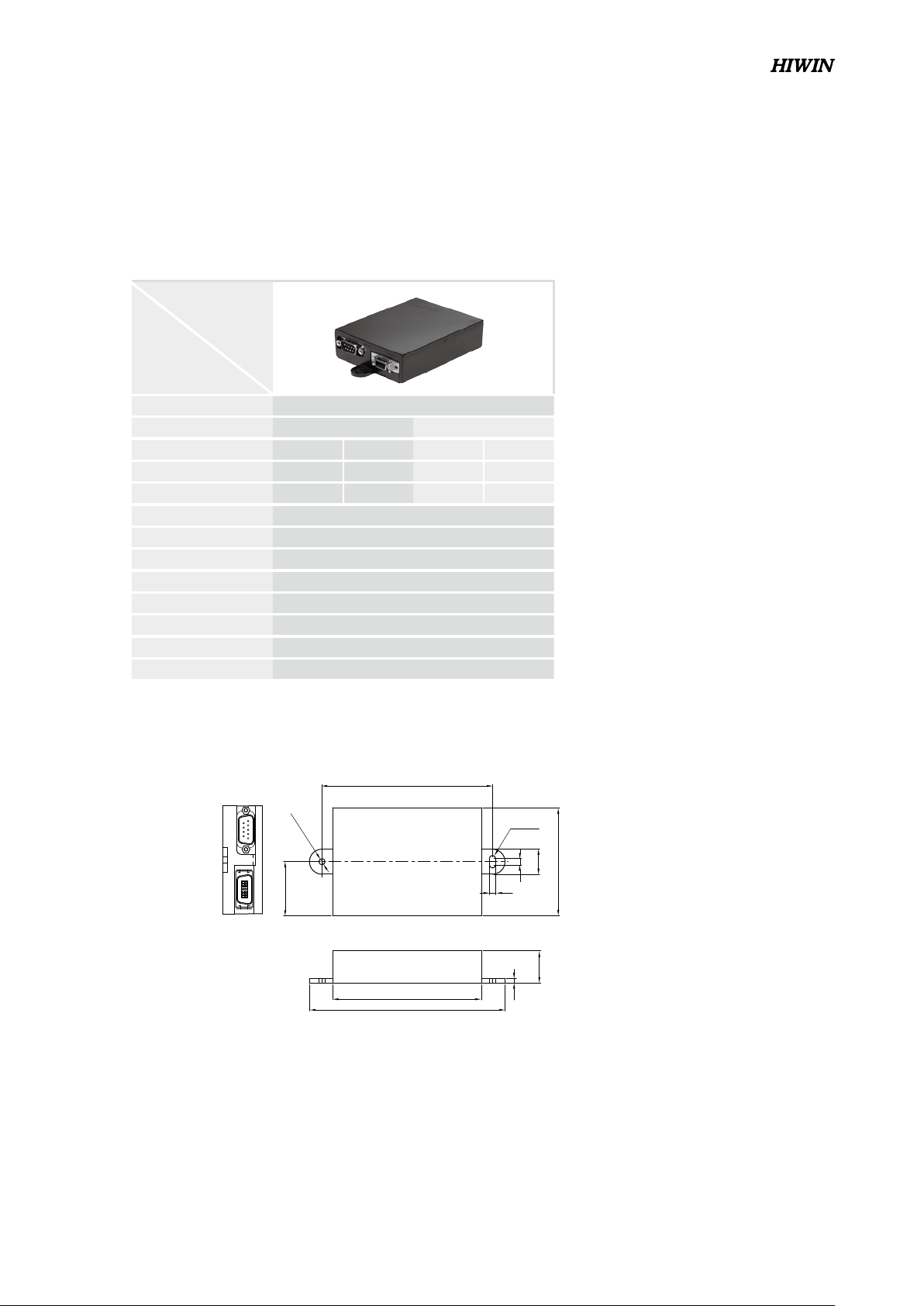

訊號處理器A
輸出信號格式 5V RS422 / TTL 24V/Open collector
解析度 5 µm 10 µm 5 µm 10 µm
重現度 ±10 µm ±20 µm ±10 µm ±20 µm
最大輸出頻率 64KHz 32KHz 64KHz 32KHz
定位精度 ±[80 µm+15 µm/m×L] , L: 長度(m)
最大速度 1.5m/sec
輸入信號格式 SIN/COS 50mVp-p
輸入電源 5VDC±5% / 24VDC±10%
輸入電流 0.5A
工作溫度 0
�
C ~ 50
�
C
儲存溫度 -5
�
C ~ 70
�
C
IP防護等級 IP43
型 號
規 格
(2) 訊號處理器技術規格
表格2-12-3 訊號處理器技術規格
Ø4THRU
109±0.2
4
16
4
75
37.5±0.2
95
125
3
24
THRU
訊號處理器A尺寸
G99TS03-1803
187
