MG系列
微小型滾珠直線導軌
2-4 MG系列―微小型滾珠直線導軌
2-4-1 MGN系列小型直線導軌之特點
1. 體積小、輕量化，特別適合小型化設備使用。
2. 採用哥德型四點接觸設計，可承受各方向負荷，具備剛性強，精度高等特性。
3. 有鋼珠保持器設計，在精度允許下具備互換性。

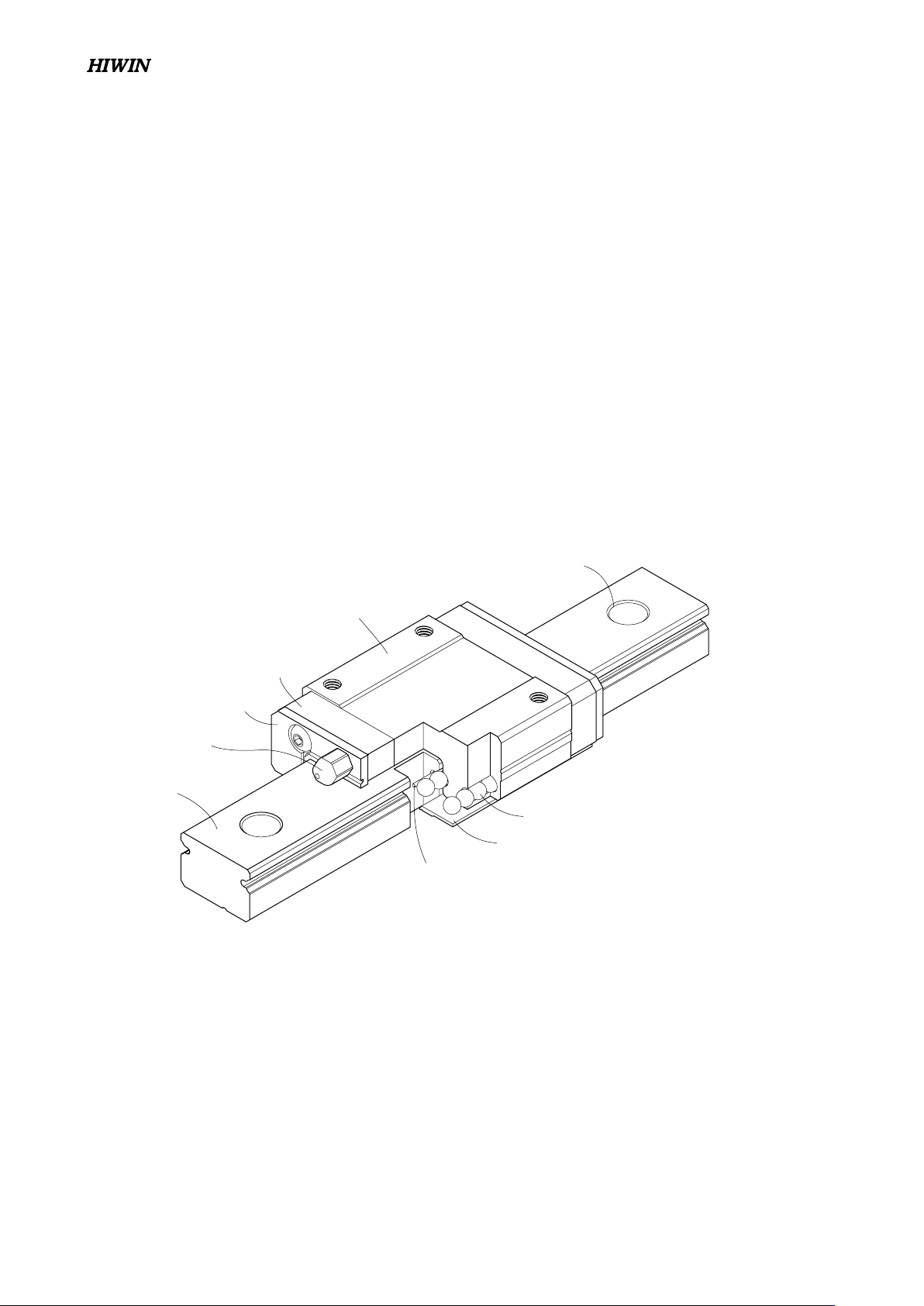

2-4-2 MGN系列本體結構
刮油片
鋼珠
油嘴
端蓋
滑塊
導軌
螺栓蓋
保持器
防塵片
滾動循環系統：滑塊、導軌、端蓋、鋼珠、保持器
潤滑系統：MGN15端蓋側附有油嘴，提供客戶注油，而MGN7、9 、12 則
於端蓋側預留注油孔，可將油或油脂打入滑塊內部以潤滑。
防塵系統：刮油片、防塵片(9,12,15規格選配)、螺栓蓋(12,15規格)。
G99TS03-1803
74

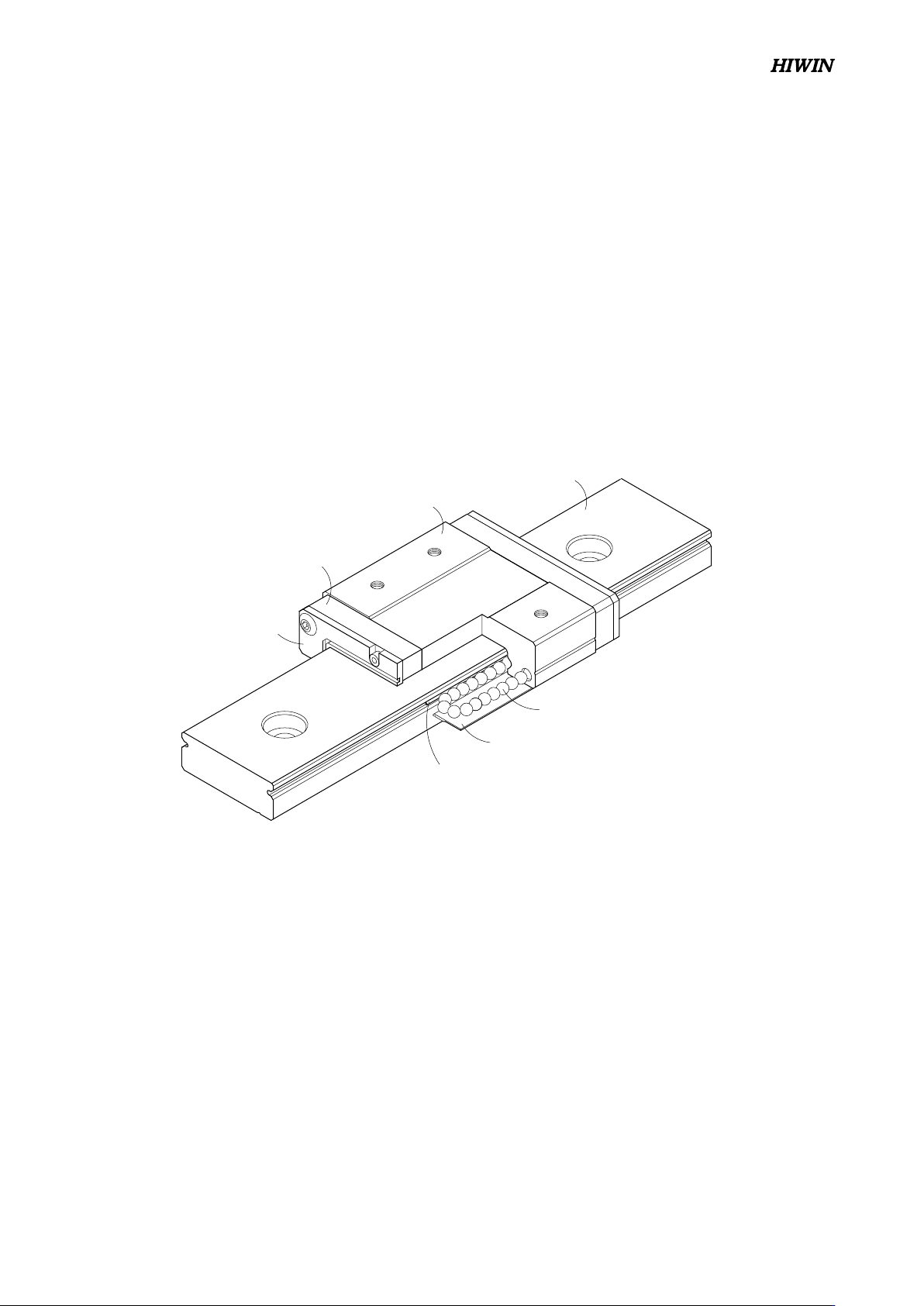

2-4-4 MGW系列本體結構
2-4-3 MGW小型寬幅直線導軌之特點
1. 加寬導軌之設計大幅提升力矩負荷能力，可單軸使用。
2. 哥德型四點接觸設計，可承受各種方向之負荷並具有高剛性之特點。
3. 滑塊裝有微小型保持鋼絲，取下滑塊鋼珠也不會脫落。
滾動循環系統：滑塊、導軌、端蓋、鋼珠、保持器
潤滑系統：MGＷ15端蓋附有油嘴，提供客戶注油，而MGW7、9 、12 則於
端蓋側預留注油孔，可將油或油脂打入滑塊內部以潤滑。
防塵系統：刮油片、防塵片(9,12,15規格選配)、螺栓蓋(12,15規格)。
刮油片
鋼珠
端蓋
滑塊
導軌
保持器
防塵片
G99TS03-1803
75
MG系列
微小型滾珠直線導軌
2-4-5 MGN-O系列小型直線導軌之特點
1. 體積小、輕量化，滑塊主體的一部份採用了樹脂材料，重量減少約20%。
2. 採用哥德型四點接觸設計，可承受各方向負荷，具備剛性強，精度高等特性。
3. 有鋼珠保持器設計，在精度允許下具備互換性。
4. 模組化的迴流系統設計

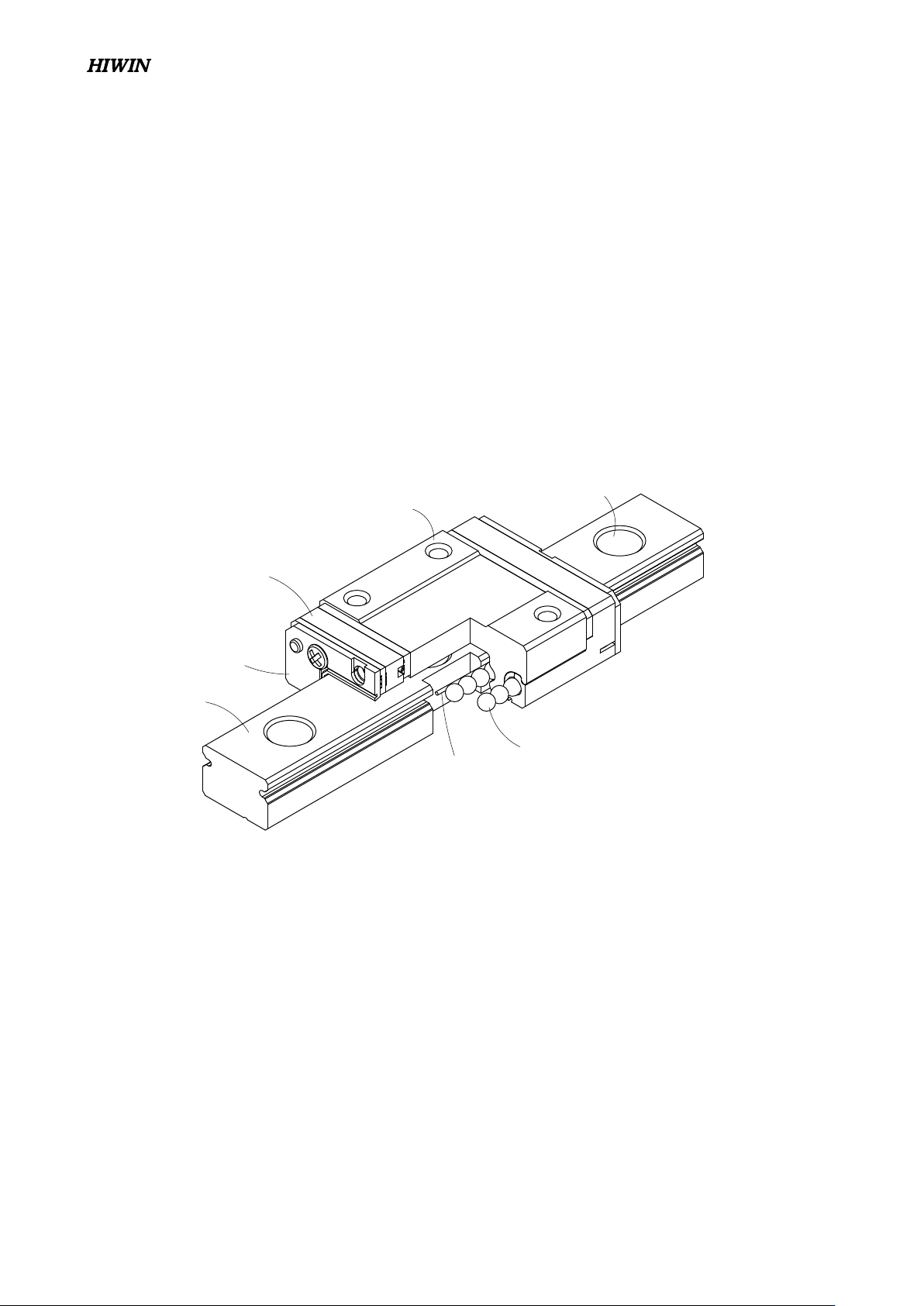

2-4-6 MGN-O系列本體結構
刮油片
鋼珠
端蓋
滑塊
導軌
螺栓蓋
保持器
滾動循環系統：滑塊、導軌、端蓋、鋼珠、保持器
潤滑系統：MGN15-O端蓋側附有油嘴，提供客戶注油，而MGN5-O, MGN7-O, MGN9-O,
MGN12-O則於端蓋側預留注油孔，可將油或油脂打入滑塊內部以潤滑。
防塵系統：刮油片、防塵片（9,12,15規格選配）、螺栓蓋（12,15規格）
G99TS03-1803
