(1) 非互換性直線導軌產品型號
(2) 互換性直線導軌產品型號
互換型滑塊產品型號
互換型導軌產品型號
HG 系列
滑塊型式
W : 法蘭型
H : 四方型
L : 四方型(低)
3
滑塊固定方式
A : 上鎖式
B : 下鎖式
C : 上或下鎖式
E
：滑塊特殊加工
無記號：滑塊無特殊加工
防塵配備
2
精度：
C, H, P
預壓：
Z0, ZA
HG 系列
導軌固定方式
R：上鎖式
T：下鎖式
導軌長度(mm)
E：導軌特殊加工
無記號：導軌無特殊加工
精度：C, H, P
單出導軌
HG 系列
滑塊型式
W : 法蘭型
H : 四方型
L : 四方型(低)
3
尺寸：
15, 20, 25, 30, 35, 45, 55, 65
E2
：自潤式
SE
：金屬端蓋式
負荷型式
C : 重負荷
H : 超重負荷
尺寸：
15, 20, 25, 30, 35, 45, 55, 65
負荷型式
C : 重負荷
H : 超重負荷
尺寸：
15, 20, 25, 30, 35, 45, 55, 65
滑塊固定方式
A : 上鎖式
B : 下鎖式
C : 上或下鎖式
E: 滑塊特殊加工
無記號 : 滑塊無特殊加工
導軌長度(mm)
導軌固定方式
R：上鎖式
T：下鎖式
預壓：Z0, ZA, ZB
精度：C, H, P,SP, UP
單軸導軌數
1
E：導軌特殊加工
無記號：導軌無特殊加工
單支導軌組裝的滑塊數
註： 1. 單軸導軌數若只使用一支導軌則不寫，
兩支標記為Ⅱ，三支標記為Ⅲ，以此類推。
2. 防塵配備中無記號為防塵標準配備刮油片加防塵片。
ZZ為刮油片加防塵片加金屬刮板。
KK為雙刮油片加防塵片加金屬刮板。
DD為雙刮油片加防塵片。
3. 滑塊型式L為四方形H之低組裝式滑塊，
其組合高度與同尺寸之法蘭型一致。
HG W 25 C A E ZA P + ZZ/E2
防塵配備
2
E2：自潤式
SE：金屬端蓋式
RC：
強化型螺栓蓋
HG W 25 C A E 2 R 1600 E ZA P II + DD/E2/RC
RC：強化型螺栓蓋
HG R 25 R 1200 E P + RC
G99TS03-1803
21
HG系列
重負荷型滾珠直線導軌
表格2-1-1 滑塊型式
2-1-4 HG系列型式
(1) 滑塊型式
HIWIN提供法蘭型及四方型兩種直線導軌，四方型直線導軌分H型與L型，L型為H型之低組裝式直線導軌，其組
合高度與法蘭型直線導軌一致。
型式 規格 形狀 高度尺寸 導軌長度 應用設備
(mm) (mm)
HGH-CA
HGH-HA
28
90
100
4000
機械加工中心
工具機
精密加工機
重型切削機床
大理石切割機
磨床
射出機
沖床
自動化裝置
運輸設備
量測儀器
HGL-CA
HGL-HA
24
70
100
4000
HGW-CA
HGW-HA
24
90
100
4000
HGW-CB
HGW-HB
24
90
100
4000
HGW-CC
HGW-HC
24
90
100
4000
四
方
型
法
蘭
型
G99TS03-1803
22

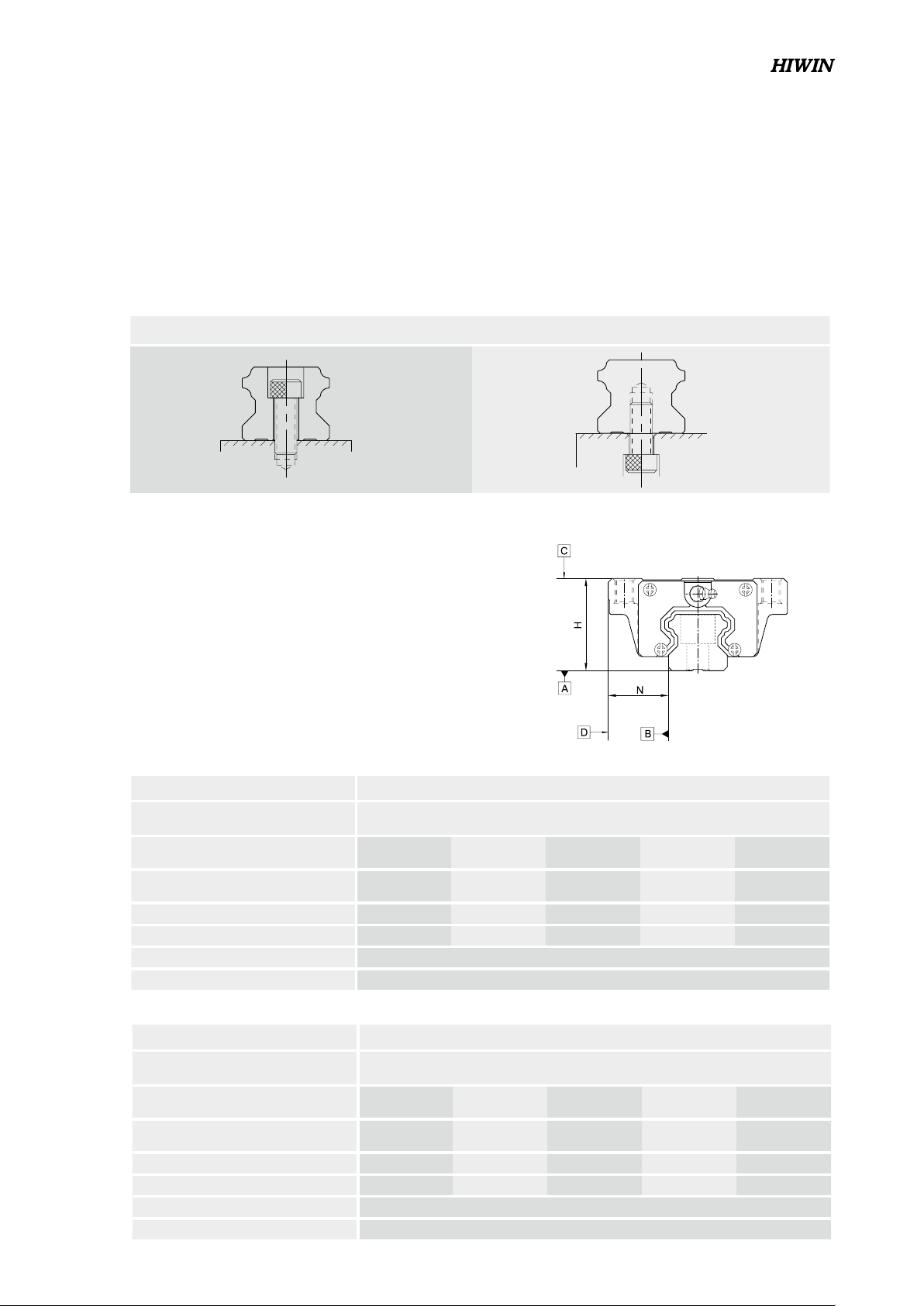

(2) 導軌型式
除了一般上鎖式螺栓孔導軌外，HIWIN亦提供下鎖式螺絲孔導軌，方便客戶安裝使用。
2-1-5 精度等級
HG系列直線導軌的精度，分為普通、高、精密、超精密、
超高精密級共五級，客戶可依設備精度需求選用精度。
表格2-1-3 組合件精度表
單位；mm
(1) 非互換性直線導軌精度
上鎖式螺栓孔 下鎖式螺絲孔
型號
HG - 25, 30, 35
精度等級
普通級 高級 精密級 超精密級 超高精密級
(C) (H) (P) (SP) (UP)
高度H的容許尺寸誤差 ± 0.1 ± 0.04
0
- 0.04
0
- 0.02
0
- 0.01
寬度N 的容許尺寸誤差 ± 0.1 ± 0.04
0
- 0.04
0
- 0.02
0
- 0.01
成對高度H的相互誤差 0.02 0.015 0.007 0.005 0.003
成對寬度N的相互誤差 0.03 0.015 0.007 0.005 0.003
滑塊C面對導軌A面的行走平行度 行走平行度 (見表格2-1-11)
滑塊D面對導軌B面的行走平行度 行走平行度 (見表格2-1-11)
型號
HG - 15, 20
精度等級
普通級 高級 精密級 超精密級 超高精密級
(C) (H) (P) (SP) (UP)
高度H的容許尺寸誤差 ± 0.1 ± 0.03
0
- 0.03
0
- 0.015
0
- 0.008
寬度N 的容許尺寸誤差 ± 0.1 ± 0.03
0
- 0.03
0
- 0.015
0
- 0.008
成對高度H的相互誤差 0.02 0.01 0.006 0.004 0.003
成對寬度N的相互誤差 0.02 0.01 0.006 0.004 0.003
滑塊C面對導軌A面的行走平行度 行走平行度 (見表格2-1-11)
滑塊D面對導軌B面的行走平行度 行走平行度 (見表格2-1-11)
表格2-1-4 組合件精度表
表格2-1-2 導軌型式
單位；mm
G99TS03-1803
23
