QH系列
靜音式重負荷型滾珠直線導軌
試件 QHW25CAZAH 高速測試
速度 130m/min
潤滑劑 鋰皂基油脂 (初期添加)
行走里程 9,500公里
表格2-5-2
試驗資料

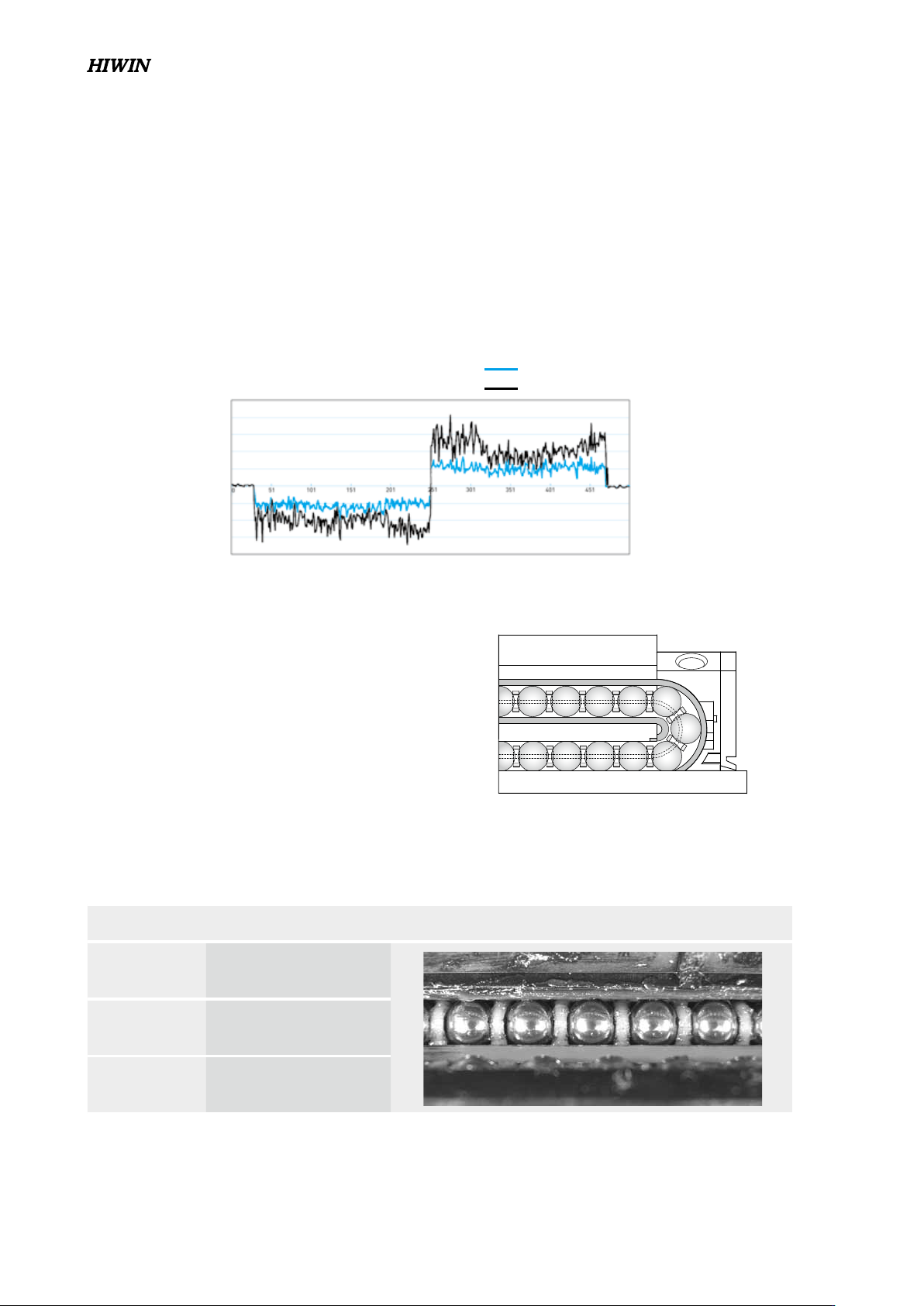

(3) 提升運動平順度
傳統不具同步聯結器之直線導軌開始運行時，負荷側的鋼珠會先運動，再推擠方向迴轉部與無負荷側內的鋼珠，
造成連鎖的來回碰撞，使得摩擦阻力變動起伏劇烈。而採用SynchMotion
TM
技術的QH系列直線導軌由於具有同步
聯結器，將同一循環內的所有鋼珠串聯在一起，所以當滑塊開始運動時，所有鋼珠幾乎同時啟動，且鋼珠間並無
來回的碰撞，在保持一定的運動慣性下，摩擦阻力的變動幅度能有效的減少。
Force(N)
Time(0.05sec)
10
8
6
4
2
0
-2
-4
-6
-8
SynchMotion Type Conventional Type
(4) 高速設計
同步聯結器的間隔部設計可使滾珠與滾珠之間的相互
摩擦消失，且H I WIN之專利設計使得滾珠與同步聯結
器之間為環形線接觸，進而有效降低摩擦阻力，使得
SynchMotion
TM
靜音式直線導軌具有卓越的高速性能。
滑塊
導軌
不具同步聯結器直線導軌
具同步聯結器直線導軌
摩擦阻力測試圖
High Speed Test
V=130m/min After 9,500km
G99TS03-1803
90

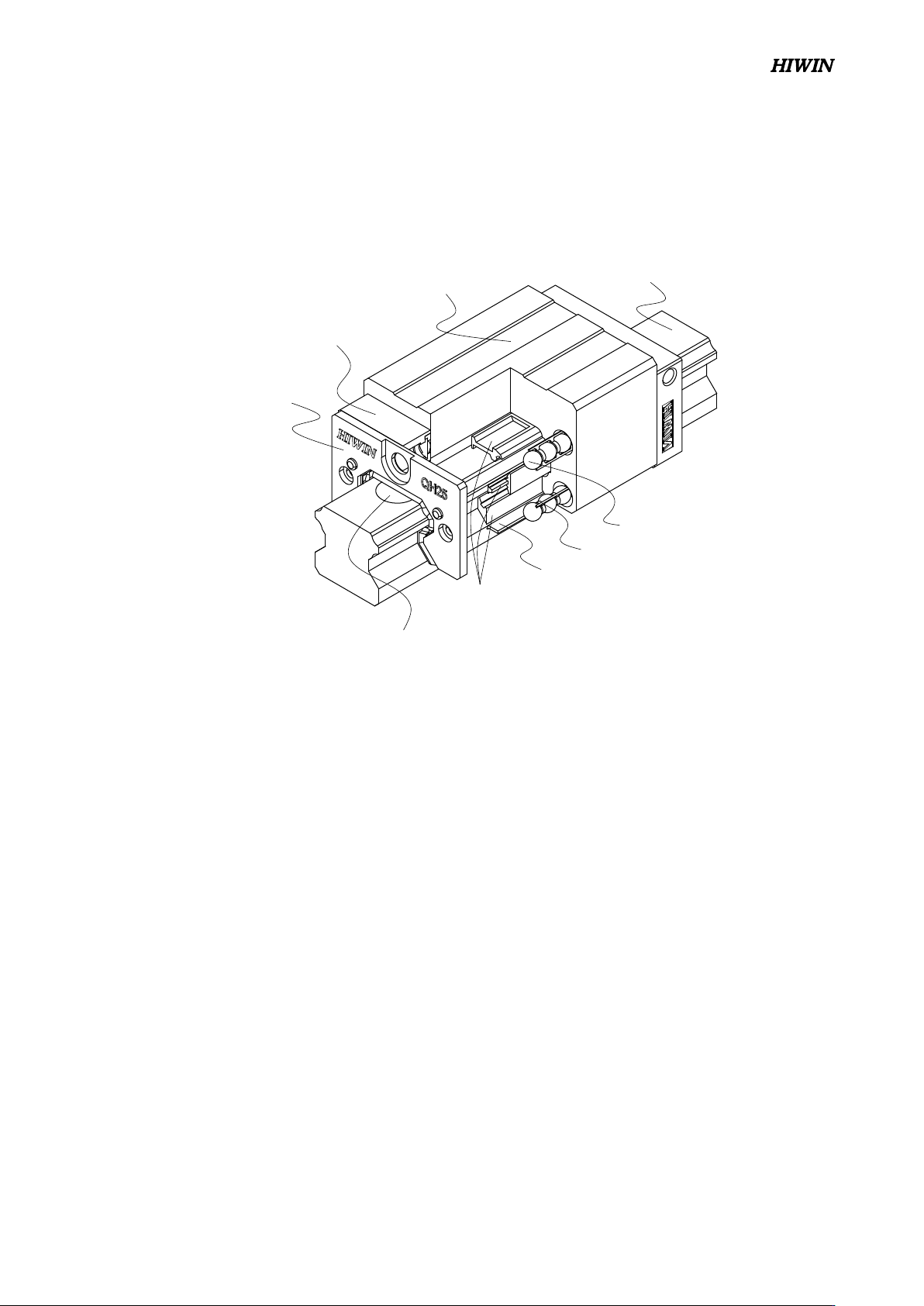

2-5-2 本體結構
保持器
同步聯結器
防塵片
端蓋
滑塊
刮油片
螺栓蓋
導軌
鋼珠
2-5-3 QH系列產品規格說明
QH系列分為非互換性及互換性兩種直線導軌，兩者規格尺寸相同，主要差異點在於互換性型之滑塊、導軌可單
出互換使用，較便利，但其組合精度無法達到非互換型所擁有的超高精度等級。不過由於HIWIN在製造上有良
好的尺寸控制及嚴格的品質要求，互換性型之組合精度已達到一定的水準，對不需配對安裝直線導軌的客戶而
言，是一項很好的選擇。
QH系列與 HG 系列導軌共用，客戶無需為了選用靜音式產品而重新設計安裝尺寸，如此更加提升了QH系列的應
用性與可互換性。
G99TS03-1803
91
QH系列
靜音式重負荷型滾珠直線導軌
QH 系列
滑塊型式
W : 法蘭型
H : 四方型
尺寸
15, 20, 25, 30, 35, 45
單支導軌組裝的滑塊數
負荷型式
C : 重負荷, H: 超重負荷
滑塊固定方式
A : 上鎖式
B : 下鎖式
C : 上下鎖式
E: 滑塊特殊加工
無記號: 滑塊無特殊加工
註： 1.單軸導軌數若只使用一支導軌則不寫，兩支標記為Ⅱ，
三支標記為Ⅲ，以此類推。
2.防塵配備中無記號為防塵標準配備刮油片加防塵片。
ZZ為刮油片加防塵片加金屬刮板。
KK為雙刮油片加防塵片加金屬刮板。
DD為雙刮油片加防塵片。
(1) 非互換性直線導軌產品型號
(2) 互換性直線導軌產品型號
互換型滑塊產品型號
互換型導軌產品型號(與
HG
系列共用)
QH 系列
滑塊型式
W : 法蘭型
H : 四方型
滑塊固定方式
A : 上鎖式
B : 下鎖式
C : 上或下鎖式
E
：滑塊特殊加工
無記號：滑塊無特殊加工
防塵配備
2
精度：
C, H, P
預壓：
Z0, ZA
QH/HG系列
導軌固定方式
R：上鎖式
T：下鎖式
導軌長度(mm)
E：導軌特殊加工
無記號：導軌無特殊加工
精度：C, H, P
單出導軌
尺寸：
15, 20, 25, 30, 35, 45
負荷型式
C : 重負荷
H : 超重負荷
尺寸：
15, 20, 25, 30, 35, 45
導軌長度(mm)
導軌固定方式
R：上鎖式
T：下鎖式
預壓：Z0, ZA, ZB
精度：C, H, P, SP, UP
單軸導軌數
1
防塵配備
2
E：導軌特殊加工
無記號：導軌無特殊加工
QH W 25 C A E ZA P + KK/E2
RC：強化型螺栓蓋
E2：自潤式
QH W 25 C A E 2 R 1600 E ZA P II + KK/RC/E2
RC：強化型螺栓蓋
HG R 25 R 1200 E P + RC
E2：自潤式
