規格 刮 油片阻力 N (k gf) 規 格 刮油片阻力 N (kgf) QR 2 0 E S 2.45 (0.25) QR 3 5 E S 3. 5 3 (0 .3 6 ) QR 2 5 E S 2.7 4 (0. 2 8) QR 4 5 E S 4.2 1 ( 0.43) QR 3 0 E S 3. 31 (0 . 31 ) 2 - 1 0 -8 摩 擦力 此阻力值為單片刮油片之最大阻力。 表格 2-10-17 QR 系列刮油片阻力…
QR系列
靜音式滾柱型直線導軌
●
雙刮油片
加倍刮屑效果，即使在重切削加工環境中，異物完全被排除於滑塊外。
規格
厚度 (t1)
規格
厚度 (t1)
(mm) (mm)
QR 20 ES 2.2 QR 35 ES 2.5
QR 25 ES 2.2 QR 45 ES 3.6
QR 30 ES 2.4
(2) 防塵配備說明
●
刮油片及底部防塵片
阻止加工鐵屑或塵粒進入滑塊裏面，破壞珠道表面而降低直線導軌壽命。
●
金屬刮板
可隔離高溫鐵屑或加工火花，並排除大體積雜質。
規格
厚度 (t2)
規格
厚度 (t2)
(mm) (mm)
QR 20 SC 1.0 QR 35 SC 1.5
QR 25 SC 1.0 QR 45 SC 1.5
QR 30 SC 1.5
表格2-10-15 金屬刮板
表格2-10-16 滑塊總長度
表格2-10-14 刮油片
規格
滑塊總長度 (L)
SS ZZ DD KK
QR20C 86.0 (88.4) 88.0 (92.4) 90.4 (92.8) 92.4 (96.8)
QR25C 97.7 (101.5) 99.9 (105.9) 102.3 (105.9) 104.3 (110.3)
QR25H 112.9 (116.5) 114.9 (120.9) 117.3 (120.9) 119.3 (125.3)
QR30C 109.8 (113.4) 112.8 (118.8) 114.6 (118.2) 117.6 (123.6)
QR30H 131.8 (135.4) 134.8 (140.8) 136.6 (140.2) 139.6 (145.6)
QR35C 124.0 (129.4) 127.0 (135.0) 129.0 (134.4) 132.0 (140.0)
QR35H 151.5 (156.9) 154.5 (162.5) 156.5 (161.9) 159.5
(167.5)
QR45C 153.2 (156.4) 156.2 (164.2) 160.4 (163.6) 163.4 (171.4)
QR45H 187.0 (190.2) 190.0 (198.0) 194.2 (197.4) 197.2 (205.2)
(3) 各防塵代碼之滑塊總長度
單位：mm
註 : ( )為滑塊最大長度，包含螺絲、刮油片唇部等。
L
G99TS03-1803
172
規格 刮油片阻力 N (kgf) 規格 刮油片阻力 N (kgf)
QR 20 ES 2.45 (0.25) QR 35 ES 3.53 (0.36)
QR 25 ES 2.74 (0.28) QR 45 ES 4.21 (0.43)
QR 30 ES
3.31 (0.31)
2-10-8 摩擦力
此阻力值為單片刮油片之最大阻力。
表格2-10-17 QR系列刮油片阻力
規格
預壓等級
輕預壓
(Z0)
中預壓
(ZA)
重預壓
(ZB)
QR20 8 6 4
QR25 9 7 5
QR30 11 8 6
QR35 14 10 7
QR45 17 13 9
2-10-9 安裝平面誤差
(1) 導軌安裝平面精度
QR系列直線導軌藉由滾柱型滾動體與導軌與滑塊的線接觸方式，大幅提升直線導軌的剛性值，因此當安裝平面
精度誤差過大時，將會影響直線導軌的安裝品質，不僅增加摩擦阻力更會降低其使用壽命。客戶在安裝直線導軌
時若能依照下列要求其安裝平面精度，必能顯現QR系列直線導軌高剛性、高精度與壽命長的特色。
承靠面平行度誤差 (P)
P
a
C
S1
0.010
C
所有滑軌承靠面要求
0.010
表格2-10-18 容許最大平行度誤差 (P)
單位；µm
規格
預壓等級
輕預壓
(Z0)
中預壓
(ZA)
重預壓
(ZB)
K 2.2×10
-4
1.7×10
-4
1.2×10
-4
表格2-10-19 高度誤差係數
承靠面平行度誤差 (S
1
)
S
1
: 高度最大容許誤差
a : 配對導軌間距
K : 高度誤差係數
S
1
= a × K
所有導軌承靠面要求
G99TS03-1803
173
QR系列
靜音式滾柱型直線導軌

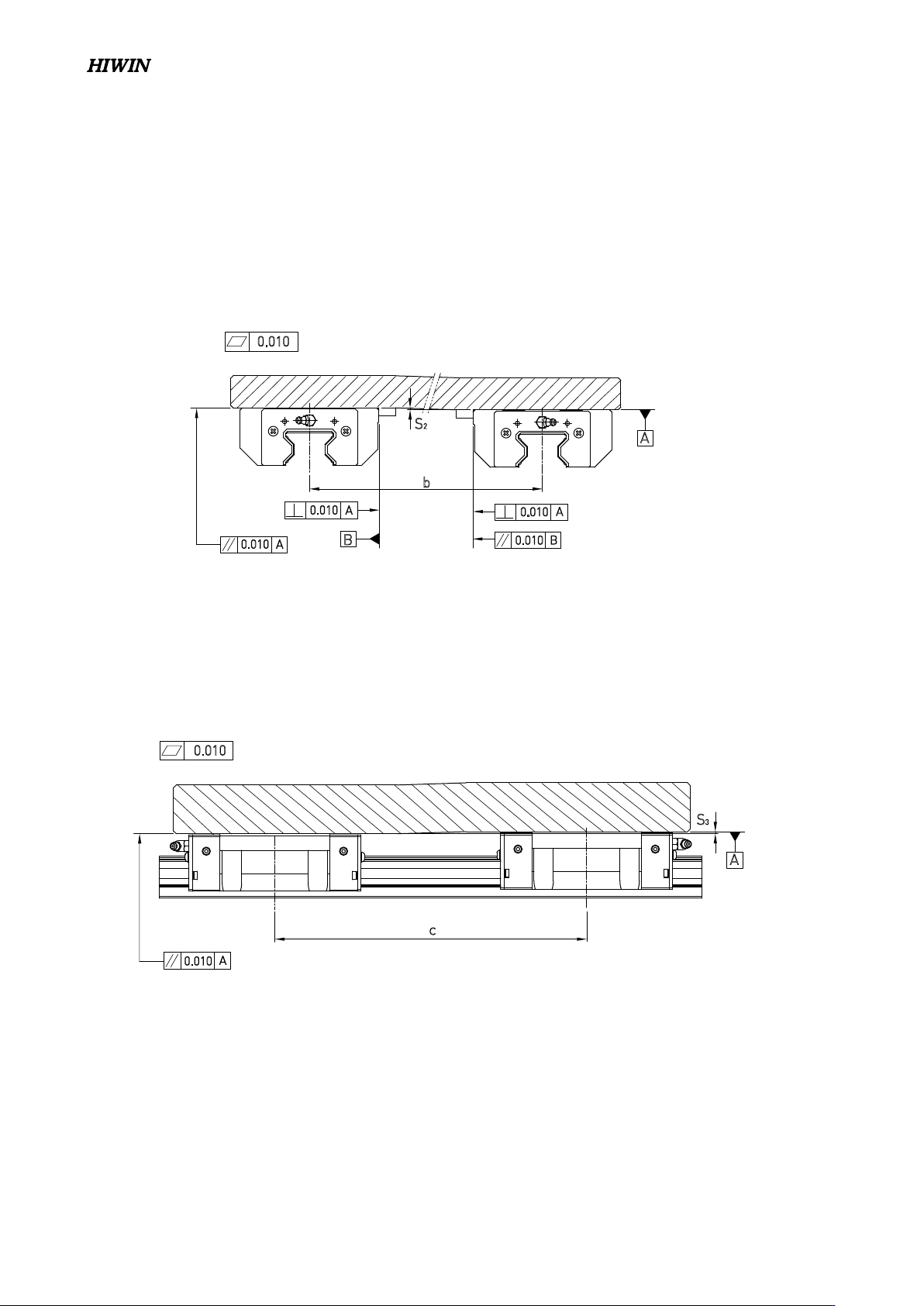

(2) 滑塊安裝平面精度
不同支導軌滑塊配對承靠面高度誤差(S
2
)
b
A
0.010
S2
A
0.010
A
B
0.010
A
0.010
B
0.010
所有滑塊承靠面要求
S
2
: 高度最大容許誤差
b : 配對滑塊間距
S
2
= b × 4.2 × 10
-5
同支導軌滑塊配對承靠面高度誤差(S
3
)
S
3
: 高度最大容許誤差
c : 配對滑塊間距
S
3
= c × 4.2 × 10
-5
c
S3
0.010
所有滑塊承靠面要求
A
0.010
A
所有滑塊承靠面要求
所有滑塊承靠面要求
