潤滑油脂裝置 2 - 1 5 -2 注 油工 具 組 ( G NZ - 0 5- B O X ) HIWIN 注油工具組之注油嘴轉接管，搭配不同注油嘴型式，可分別適用於不同注油型式進行補充潤滑油脂。 規格 尺 寸 GT -PT 1/ 8-M 5 規格 尺 寸 注油型式 GN Z - L -M5 小型注油孔 GN Z - P-M 5 小型注油孔 GN Z - R- M5 內 凹油嘴 (DI N34 05) GN Z -C -M 5 油嘴 …

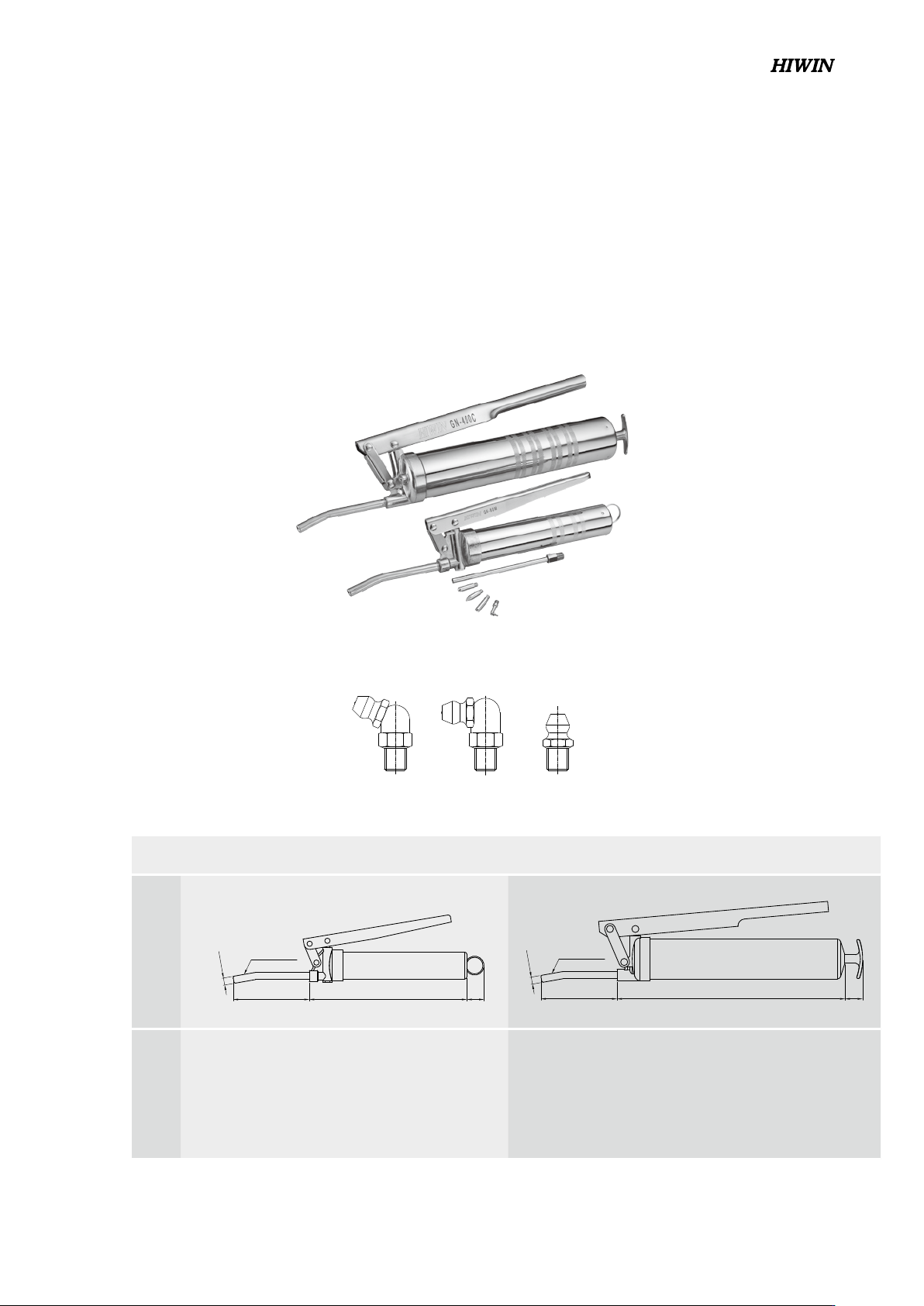

HIWIN黃油槍分別提供潤滑油脂不同包裝及容量之裝填方式，供客戶依需求選擇使用。黃油槍前端之彎管注油嘴
適用於一般油嘴型式外，亦可換裝HIWIN注油工具組之注油嘴，對其它注油型式進行補充潤滑油脂。
一般油嘴(M6及PT1/8螺紋)型式：
2-15 潤滑油脂裝置
2-15-1 黃油槍
型號 GN-80M GN-400C
尺寸
規格
1. 出油壓力：15 MPa
2. 出油量：0.5~0.6 c.c./行程
3. 本體重量：520 g (不含油脂)
4. 潤滑油脂：適用70g小型伸縮軟管包裝或120ml散裝充填
1. 出油壓力：15 MPa
2. 出油量：0.8~0.9 c.c./行程
3. 本體重量：1150 g (不含油脂)
4. 潤滑油脂：適用14盎司硬管包裝或400ml散裝充填
表格2-15-1
222
(108)
320
(108)
(20)
Ø10
彎管注油嘴
Ø10
彎管注油嘴
(20)
彎管注油嘴
彎管注油嘴
G99TS03-1803
201
潤滑油脂裝置
2-15-2 注油工具組 ( GNZ-05-BOX )

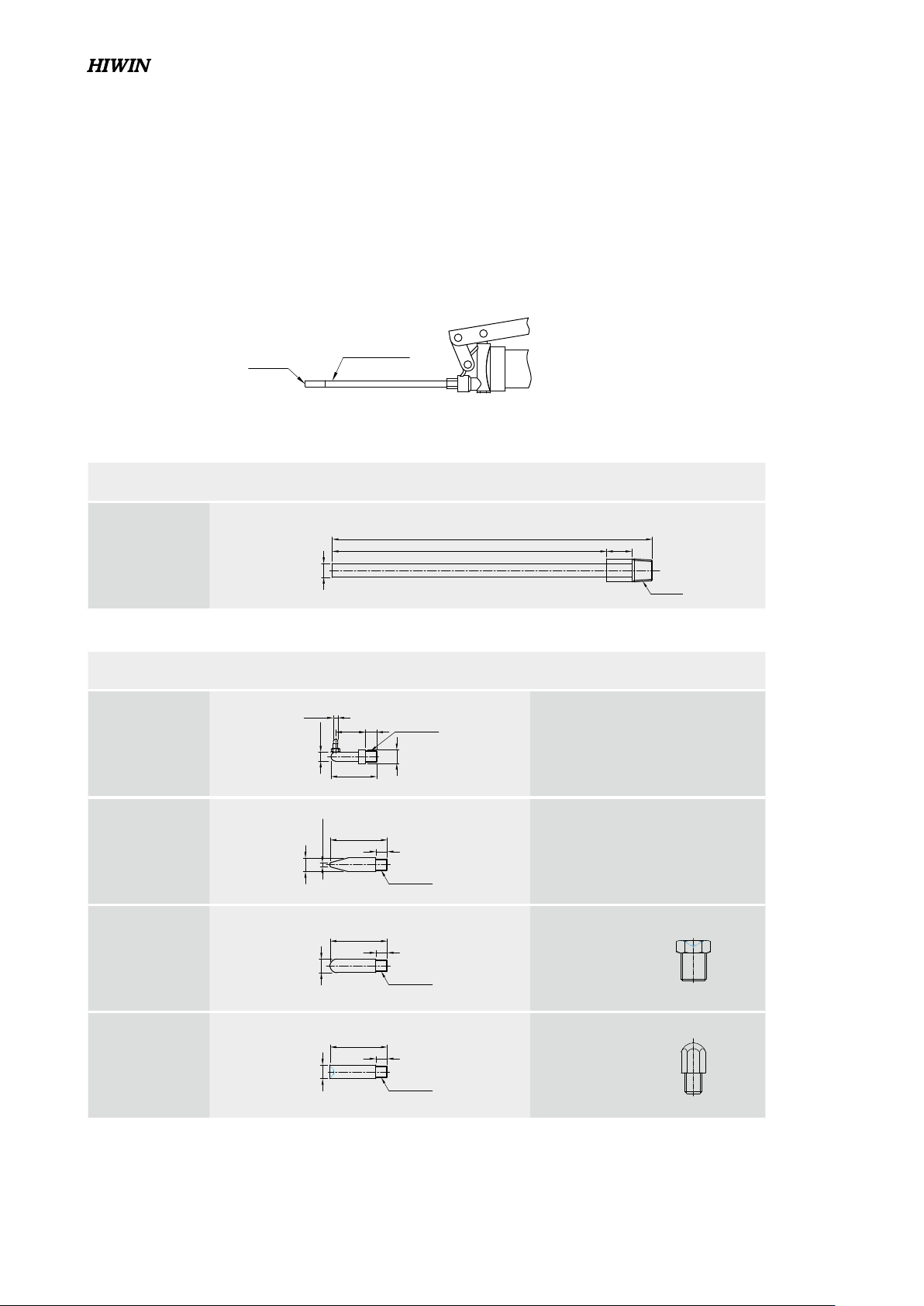

HIWIN注油工具組之注油嘴轉接管，搭配不同注油嘴型式，可分別適用於不同注油型式進行補充潤滑油脂。
規格 尺寸
GT-PT1/8-M5
規格 尺寸 注油型式
GNZ-L-M5
小型注油孔
GNZ-P-M5
小型注油孔
GNZ-R-M5
內凹油嘴(DIN3405)
GNZ-C-M5
油嘴(M3、M4螺紋)
表格2-15-2 注油嘴轉接管
表格2-15-3 注油嘴
Ø6
(Ø1.8)
Ø6
20
Ø6
Ø6
120
11
PT 1/8
13
Ø6
5
M5x0.5P
Ø4
25
5
M5x0.5P
M5x0.5P
M5x0.5P
25
5
25
5
140
注油嘴轉接管
注油嘴
Ø2
Ø6
(Ø1.8)
Ø6
20
Ø6
Ø6
120
11
PT 1/8
13
Ø6
5
M5x0.5P
Ø4
25
5
M5x0.5P
M5x0.5P
M5x0.5P
25
5
25
5
140
注油嘴轉接管
注油嘴
Ø2
Ø6
(Ø1.8)
Ø6
20
Ø6
Ø6
120
11
PT 1/8
13
Ø6
5
M5x0.5P
Ø4
25
5
M5x0.5P
M5x0.5P
M5x0.5P
25
5
25
5
140
注油嘴轉接管
注油嘴
Ø2
Ø6
(Ø1.8)
Ø6
20
Ø6
Ø6
120
11
PT 1/8
13
Ø6
5
M5x0.5P
Ø4
25
5
M5x0.5P
M5x0.5P
M5x0.5P
25
5
25
5
140
注油嘴轉接管
注油嘴
Ø2
Ø6
(Ø1.8)
Ø6
20
Ø6
Ø6
120
11
PT 1/8
13
Ø6
5
M5x0.5P
Ø4
25
5
M5x0.5P
M5x0.5P
M5x0.5P
25
5
25
5
140
注油嘴轉接管
注油嘴
Ø2
Ø6
(Ø1.8)
Ø6
20
Ø6
Ø6
120
11
PT 1/8
13
Ø6
5
M5x0.5P
Ø4
25
5
M5x0.5P
M5x0.5P
M5x0.5P
25
5
25
5
140
注油嘴轉接管
注油嘴
Ø2
注油嘴轉接管
注油嘴
G99TS03-1803
202
70g小型伸縮軟管 400g硬管包裝 1kg 鐵罐
表格2-15-4 包裝規格
顏色
米色
基礎油
合成碳化氫油
增稠劑
特殊鈣皂基
適用溫度(℃)
-30~140
針入度 (0.1mm)
265-295
黏度(cst)
40℃
100
100℃
15
滴點(℃)
＞180
使用條件與特性：
1. 良好的低發塵特性，適用於無塵室的環境中
2. 極佳的耐磨耗特性，對元件有良好的保護
3. 長效型潤滑脂，適用於大溫度範圍
4. 由碳氫合成油和特殊的鈣皂基所組成，具有
極佳的抗氧化及耐蝕性
基本性質：
HIWIN G02 低發塵潤滑脂
2-15-3 潤滑油脂
HIWIN潤滑油脂分別提供適用於一般、重負荷、低發塵、高速等不同環境。並依裝填方式不同，提供不同包裝及
容量，供客戶依需求選擇使用。
顏色
淡黃色
基礎油
礦物油
增稠劑
聚尿素基
添加劑
固體潤滑劑
適用溫度(℃)
-15~115
針入度 (0.1mm)
310-340
黏度(cst)
40℃
500
100℃
30
滴點(℃)
＞170
使用條件與特性：
1. 於重負荷條件下具有極佳的耐磨耗特性和耐
極壓特性
2. 低溫下具有低摩擦特性
3. 耐水性
4. 可使用於集中潤滑系統
基本性質：
HIWIN G01重負荷用油脂
G99TS03-1803
203
