MEC-NXTIIc-3.3S 5. 预防保养 NXT IIc 机械手册 211 7. 加润滑油后，请确认元件相机表面 、吸嘴置放台、搬运轨道、Y 轴线性标尺、共面性传 感器用线性标尺等没有附着润滑油 。如果附着润滑油，请用干净的没有线脚的干布擦 去。 注意 )· 线性标尺附着润滑油时，在 Y 轴动作时有时会发生错误。 · 擦去的时候，请不要用力过度以免损伤单元。 8. 请在操作后按照拆除的相反的顺序 安装盖罩。 9. 请取下线性马达轴…
5. 预防保养 MEC-NXTIIc-3.3S
210 NXT IIc 机械手册

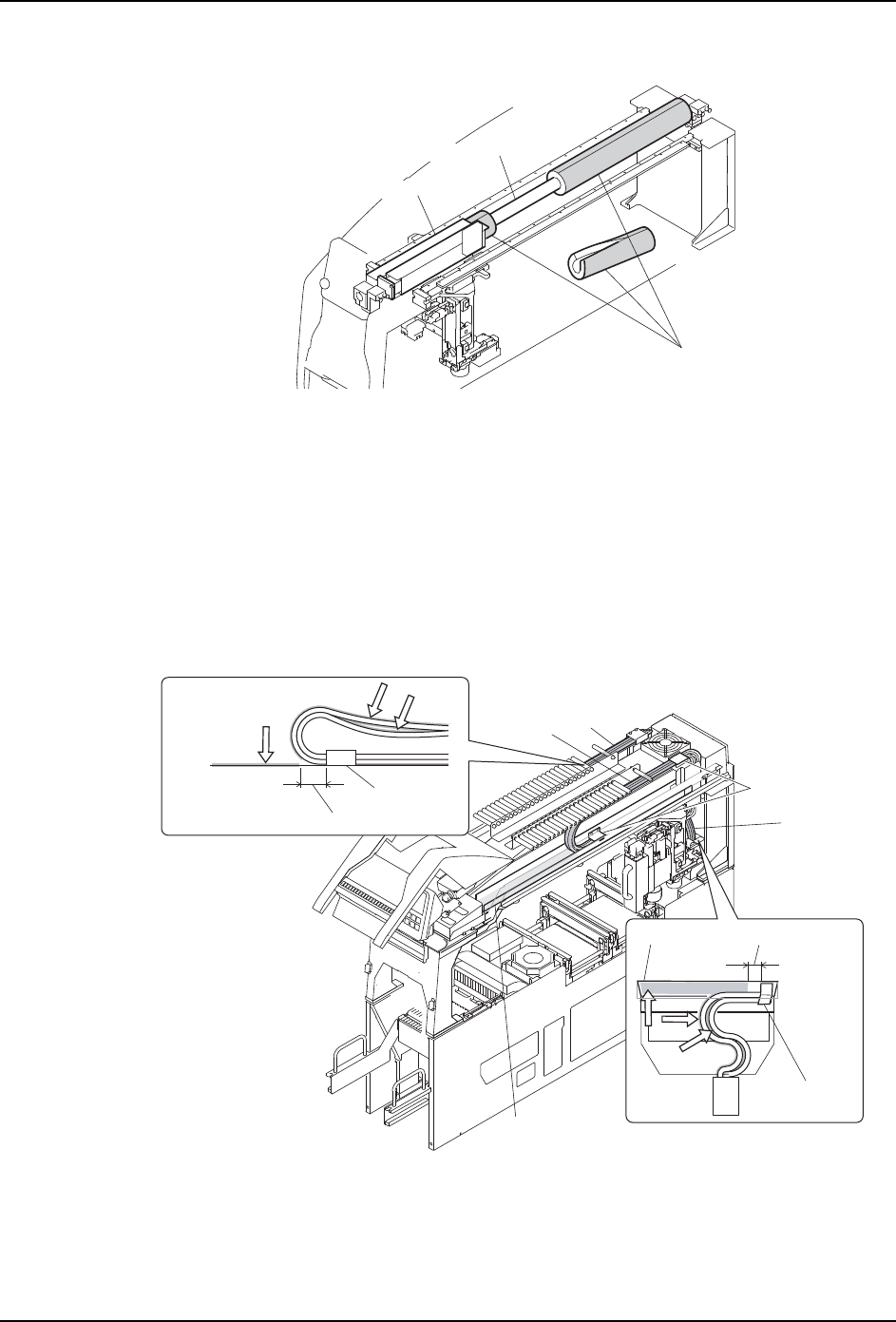

3. 请在线性马达变为常温后，安装保护盖罩。
4. 请拆除模组顶盖罩。（参考 「7.17 模组顶盖板的拆除 」）
5. 请用清洁的布，擦去平型电缆和滚轮上的污垢。
6. 请对各个加油处用毛刷涂敷规定量的润滑油。
·平行电缆的加油，请对电缆承座的接触面涂敷润滑油。涂敷的范围是 Y 轴动作的
可动范围。
·在距离固定各平行电缆的筋板 50mm 左右的范围内不要涂敷润滑油。
备注 )涂敷润滑油时，如果展开重叠的电缆，请涂敷润滑油后返回到原来的状态。

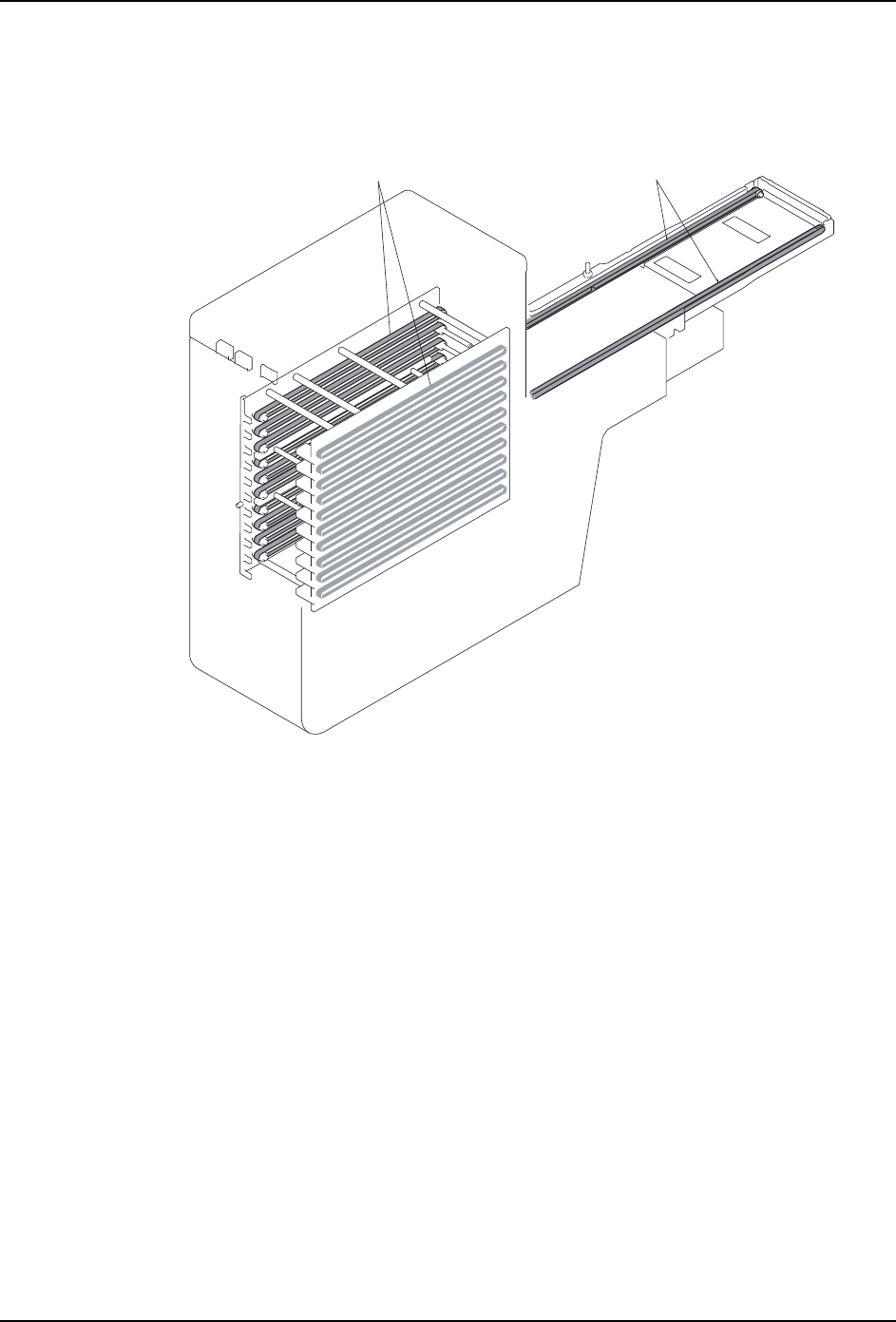

01SET-0244S
ֱᡸ༫
㒓ᗻ偀䖒㒓䚼ߚ
㒓ᗻ偀䖒䕈
01MEC-0712Sa
X䕈
⬉㓚ᡓᑻ
M3-2c
(1)
(2)
(3)
(1)
Y䕈
ϡৃ⍖ᭋ㣗ೈ
ㄟᵓ
ϡৃ⍖ᭋ㣗ೈ
ㄟᵓ
ㄟᵓ
⬉㓚ᡓᑻ
⬉㓚ᡓᑻ
MEC-NXTIIc-3.3S 5. 预防保养
NXT IIc 机械手册 211

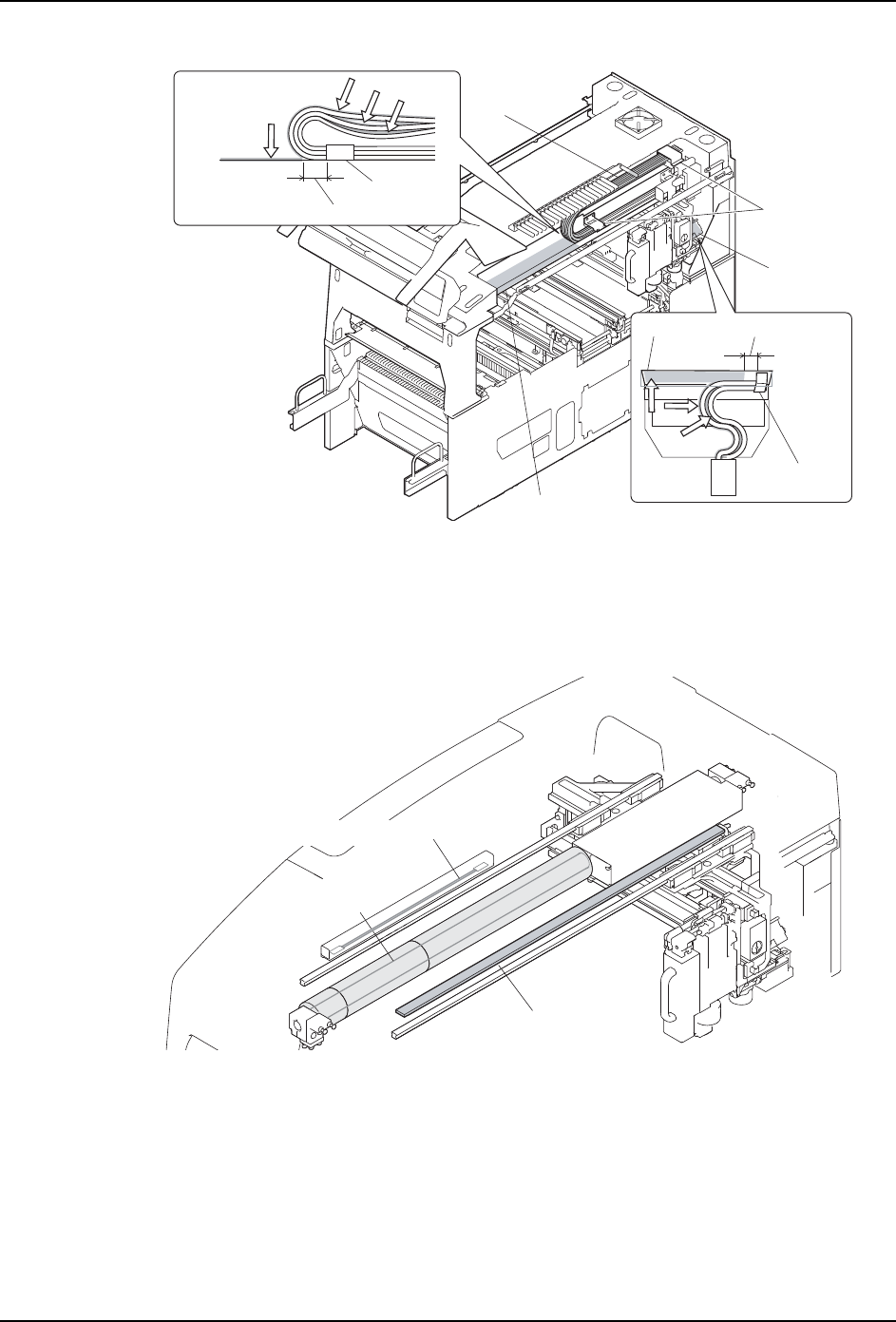

7. 加润滑油后，请确认元件相机表面、吸嘴置放台、搬运轨道、Y 轴线性标尺、共面性传
感器用线性标尺等没有附着润滑油。如果附着润滑油，请用干净的没有线脚的干布擦
去。
注意 )· 线性标尺附着润滑油时，在 Y 轴动作时有时会发生错误。
· 擦去的时候，请不要用力过度以免损伤单元。
8. 请在操作后按照拆除的相反的顺序安装盖罩。
9. 请取下线性马达轴的保护盖板。
10.插入模组。（参考 「4.1 模组的拉出 / 插入 」）
01MEC-1012S
(4)
(5)
M6-2c
(5)
(4)
X䕈
ㄟᵓ
Y䕈
⬉㓚ᡓᑻ
ㄟᵓ
ㄟᵓ
⬉㓚ᡓᑻ
ϡৃ⍖ᭋ㣗ೈ
ϡৃ⍖ᭋ㣗ೈ
⬉㓚ᡓᑻ
01MEC-1010S
㒓ᗻ偀䖒䕈
݅䴶ᗻӴᛳ఼⫼㒓ᗻᷛሎ
㒓ᗻᷛሎ
