MEC-NXTIIc-3.3S 2. 机器构成和功能说明 NXT IIc 机械手册 39 2.2.15 料盘单元 -LT 料盘单元 -LT 是料盘元件的供应装置， 搭载在 M6-2c 模组上使用。 不仅是料盘， 还可以搭载 最大 7 个 （附带 7-inch 料卷盘的 8mm 供料器的时候）供料器。与料站托架替换 使用。 备注 )料盘单元 -LT 存在废料带箱内置型和外置型的 2 种类型。如果操作方法有区别时，则 分别记述为料盘单元 -…
2. 机器构成和功能说明 MEC-NXTIIc-3.3S
38 NXT IIc 机械手册

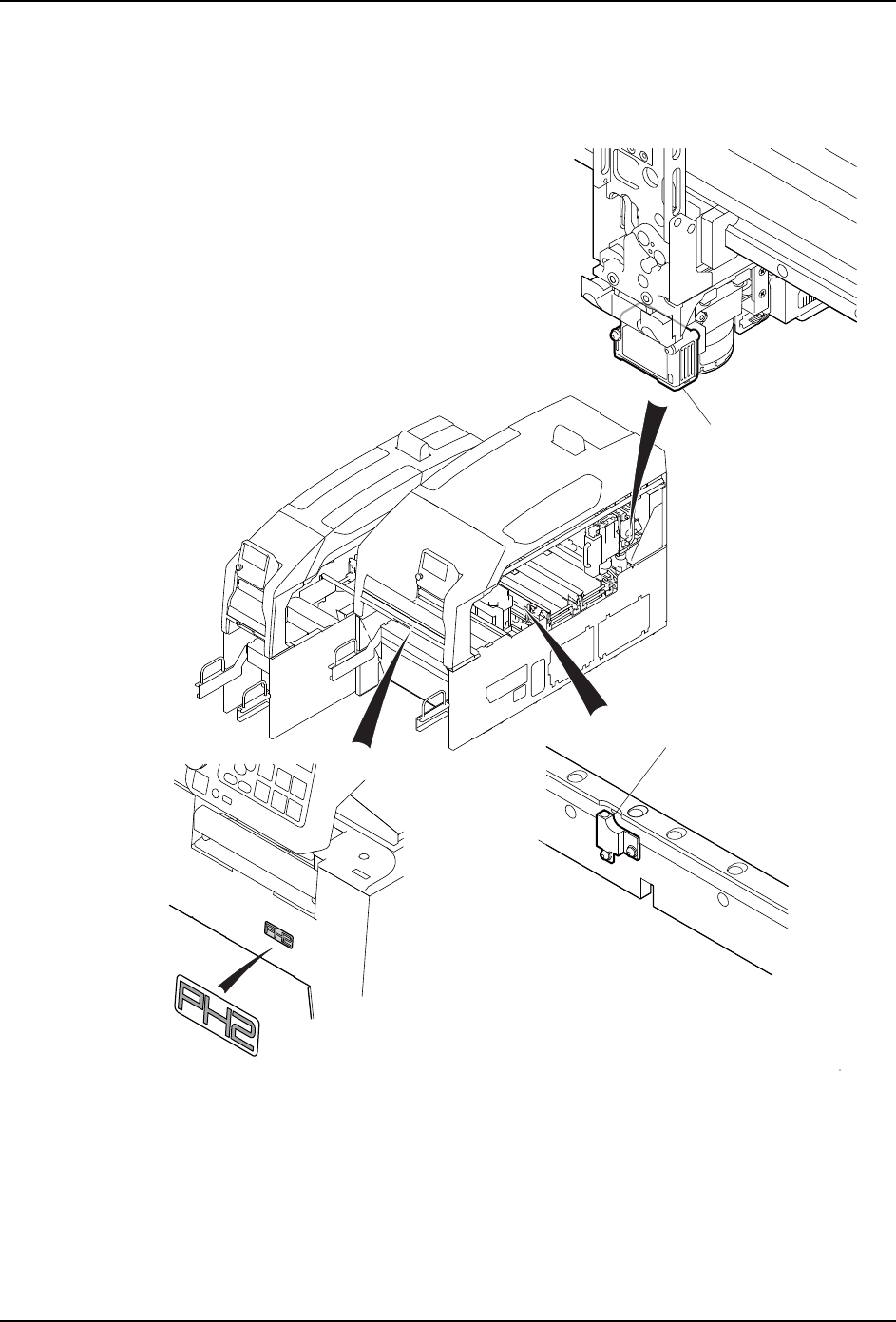

2.2.14 检测电路板高度功能
将测定电路板的翘曲量反映到电路板贴装高度上以提高生产电路板质量的功能。带有 PH2 传
感器模组的时候，在模组的手柄下贴有 「PH2」的铭板。
PH2Ֆಞ
ṗ↙⭞ᥗඍ
ᩢ䘆䖞䚉ะ䖞䚉
01MEC-1240S
MEC-NXTIIc-3.3S 2. 机器构成和功能说明
NXT IIc 机械手册 39

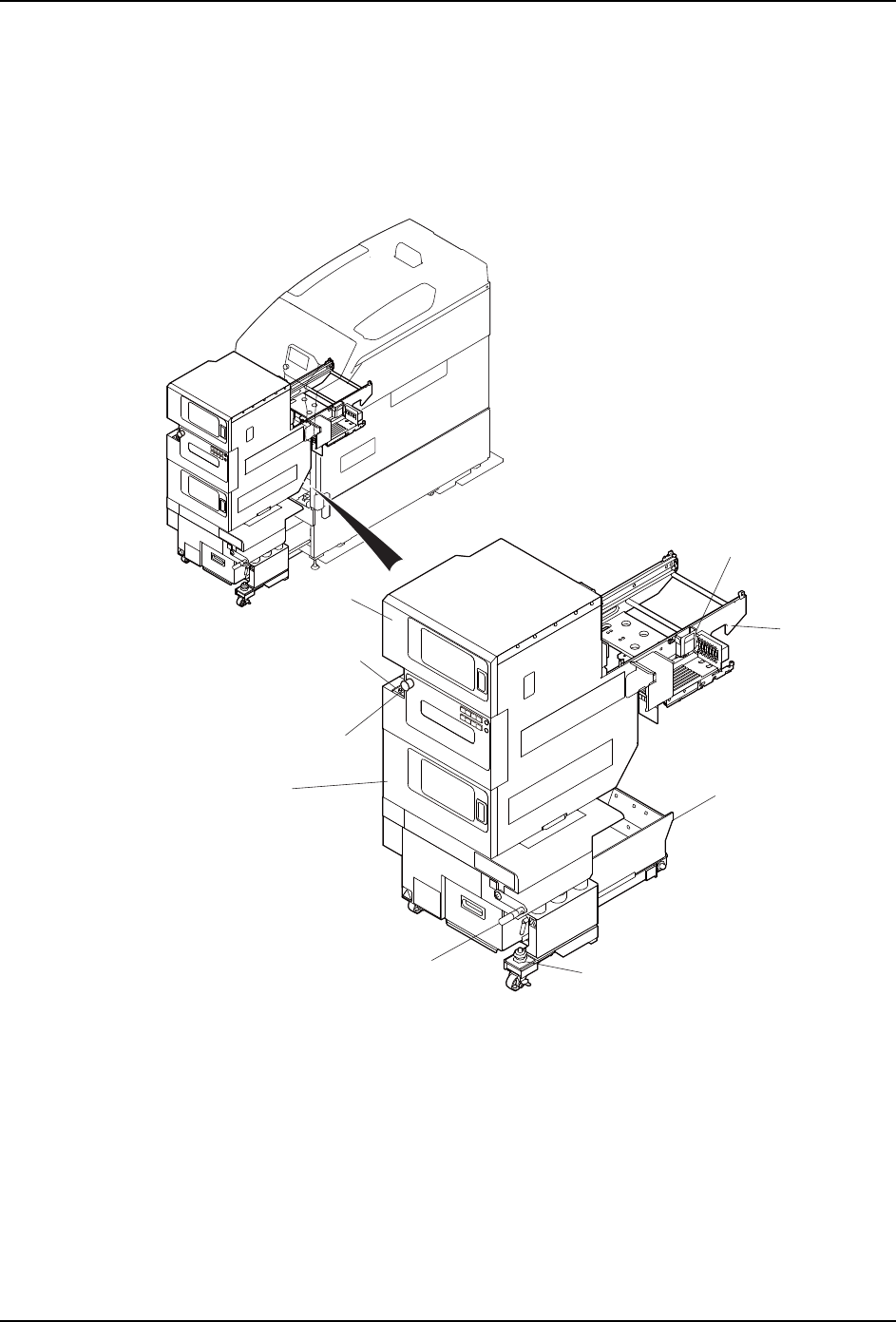

2.2.15 料盘单元 -LT
料盘单元 -LT 是料盘元件的供应装置，搭载在 M6-2c 模组上使用。不仅是料盘，还可以搭载
最大 7 个 （附带 7-inch 料卷盘的 8mm 供料器的时候）供料器。与料站托架替换使用。
备注 )料盘单元 -LT 存在废料带箱内置型和外置型的 2 种类型。如果操作方法有区别时，则
分别记述为料盘单元 -LT （废料带箱内置型）和料盘单元 -LT （废料带箱外置型），并
区别使用。
ᑳ᭭ᏺㆅ
ᕔ㞖
Ϟ䚼䮼
ϟ䚼䮼
㋻ᗹذℶᣝ䪂
ܗӊᥦߎ䔼䘧
01MEC-1090Sb
ܗӊᥦߎⲦ
ᶘ
䇗ᭈ㶎ϱ
2. 机器构成和功能说明 MEC-NXTIIc-3.3S
40 NXT IIc 机械手册
关于料盘单元 -LT （废料带箱内置型）的注意事项
如果机器 （NXT-2、NXT-2c、AIMEX) 不同，料盘单元 -LT （废料带箱内置型）的零部件也会
有所不同。因此不要将现有机器上的料盘单元 -LT 用于其他机器。
备注 )如果准备将现有机器上的料盘单元 -LT 用于其他机器，请先和本公司或本公司代理店
取得联系。
关于料盘单元 -LT （废料带箱外置型）的注意事项
料盘单元 -LT（废料带箱外置型）根据盖板大小不同分 2 种类型。请参考下图选择料盘单元
-LT 的类型。每种类型的配套机器如下所示。
·对应 NXT-2c、AIMEX 类型：NXT、NXT-2、NXT-2c、AIM、AIMEX
·未对应 NXT-2c、AIMEX 类型：NXT、NXT-2、AIM
在 NXT-2c 上，请使用对应 NXT-2c、AIMEX 类型的料盘单元 -LT。
注意 )在 NXT-2c 上使用了未对应 NXT-2c、AIMEX 类型的料盘单元 -LT 时，能把手放入料盘单
元 -LT 驱动部的间隙中，有受伤的可能。
