7. 部件的更换 MEC-NXTIIc-3.3S
486 NXT IIc 机械手册
下部盖板 （前侧）
1. 请拆下下部盖板 （左侧）。
2. 拆下下部盖板 （右侧）。
3. 拆下安装螺栓 （3 个），拆下下部盖板 （前侧）。
下部盖板
1. 请拆下下部盖板 （左侧）。
2. 拆下下部盖板 （右侧）。
3. 拆下下部盖板 （前侧）。
4. 拆下下部盖板的安装螺丝 （14 个）。
5. 拉出下部盖板到跟前。
30MEC-0455
30MEC-0456
MEC-NXTIIc-3.3S 7. 部件的更换
NXT IIc 机械手册 487
7.21.3 料盘单元 -LT （废料带箱外置型）盖板的构成部件
1. 顶盖板 （左侧） 7. 正面盖板
2. 顶盖板 8. 正面下部门
3. 后盖板 9. 下部盖板 （左侧）
4. 侧盖板 （右侧） 10. 下部盖板 （前侧）
5. 侧盖板 （左侧） 11. 下部盖板 （右侧）
6. 上部正面门 12. 下部盖板
8
2
3
4
12
11
9
10
7
6
5
1
30MEC-0283
7. 部件的更换 MEC-NXTIIc-3.3S
488 NXT IIc 机械手册

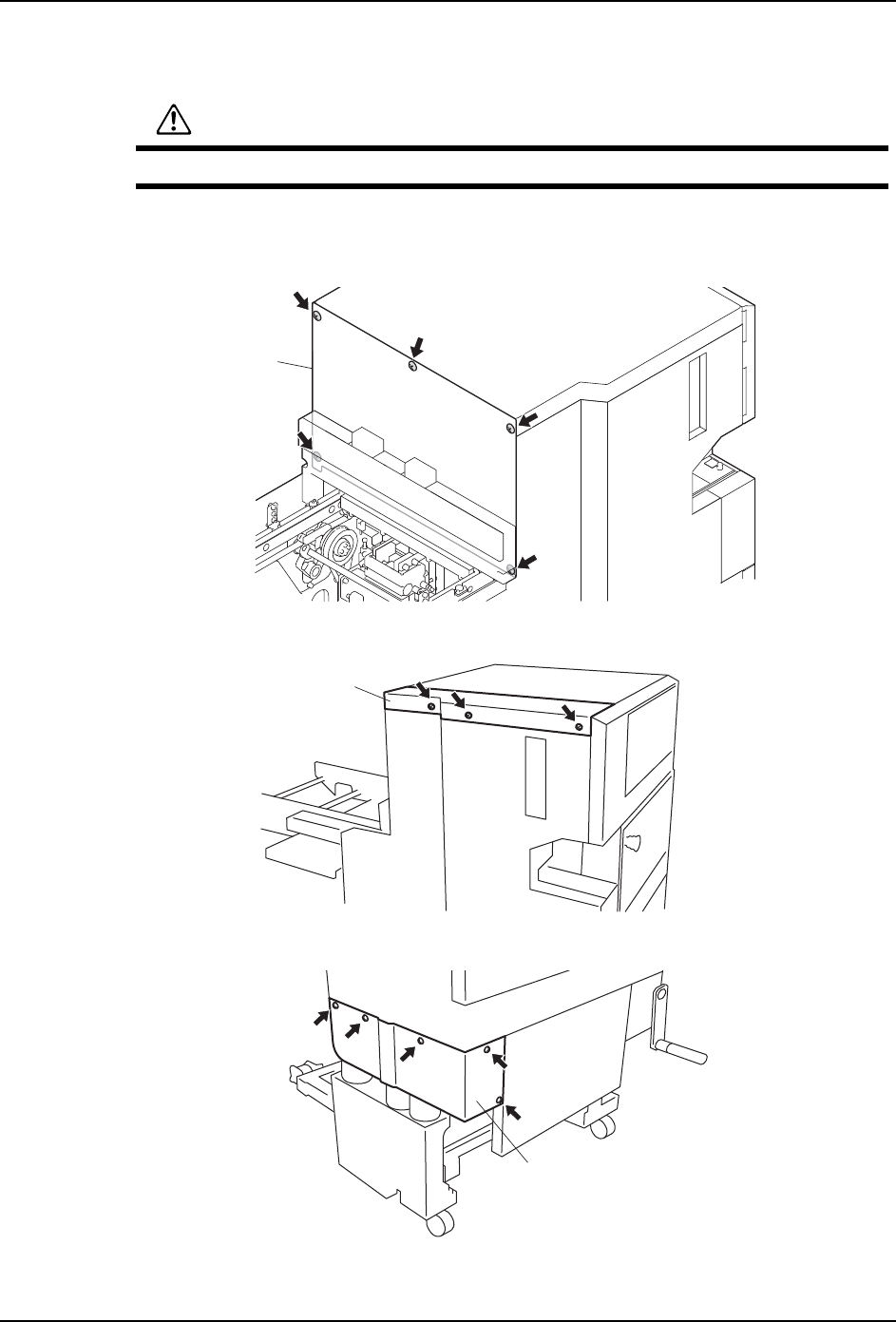

7.21.4 取出方法
侧盖板 （左侧）
1. 取出后盖板。
2. 取出顶盖板 （左侧）。
3. 取出底盖板 （左侧）。
警告
料盘单元 -LT 盖板的取出 · 安装必须在料盘单元 -LT 从机器本体取出的状态下进行。
30MEC-0285S
ৢⲪᵓ
30MEC-0284S
乊Ⲫᵓ㧔Ꮊջ㧕
ԢⲪᵓᎺջ
01MEC-0465S
