8. 对应各种功能时的准备操作 MEC-NXTIIc-3.3S 578 NXT IIc 机械手册 8. 确认治具吸嘴下降后，记录测定料 站倾斜治具的刻度。因为测定值要输入到后面的附加 软件中，请正确记录包含 + 方向，- 方向的数值。 9. 在操作画面上，显示出测定结束的 向导。请按下 OK 按键。治具吸嘴上升。 备注 )测定吸取高度的治具不够时，请暂时拆除，在下 一个料站上重新安装。 10.在其他的料站上进行测定。在画 面上显示出开始…
MEC-NXTIIc-3.3S 8. 对应各种功能时的准备操作
NXT IIc 机械手册 577

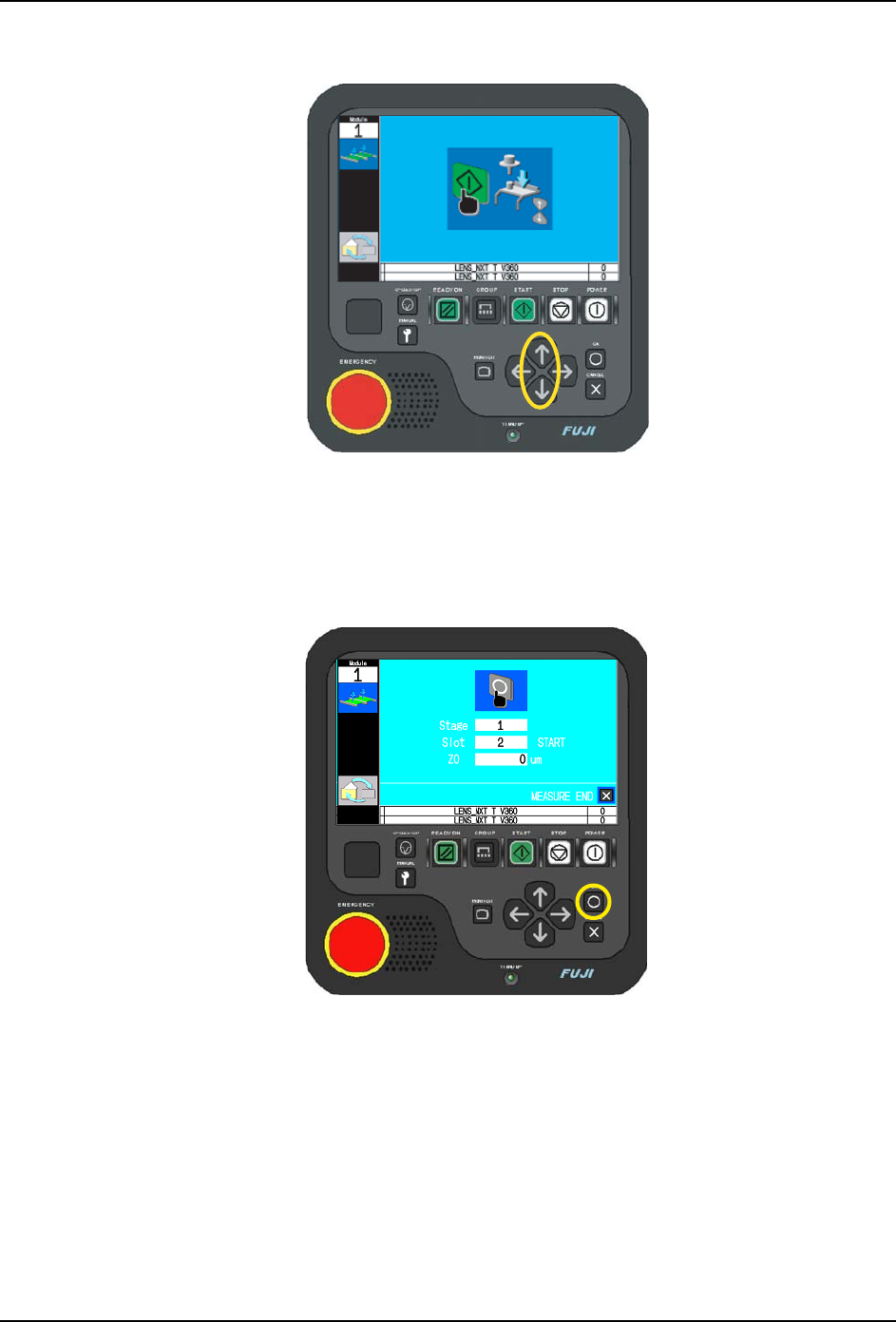

5. 请按下操作面板的箭头键 （上下）。选择 「测定料站倾斜」。
6. 请按下 START 按键。开始校正精度。
备注 )在此，机器确认吸嘴平台。没有安装测定用吸嘴治具时，会要求拉出模组。请根据向
导安装治具吸嘴后，重新按下 START 按键。
7. 完成精度校正后，在操作画面上显示出开始测定的向导画面后，按下 OK 按键。治具移
动到测定光标位置。进一步下降到吸取高度。
备注 )在移动的中途按下 CYCLE STOP 按钮后，治具吸嘴返回到吸嘴置放台，回到步骤 5 的画
面。
NXTBAS182a
NXTBAS183a
8. 对应各种功能时的准备操作 MEC-NXTIIc-3.3S
578 NXT IIc 机械手册

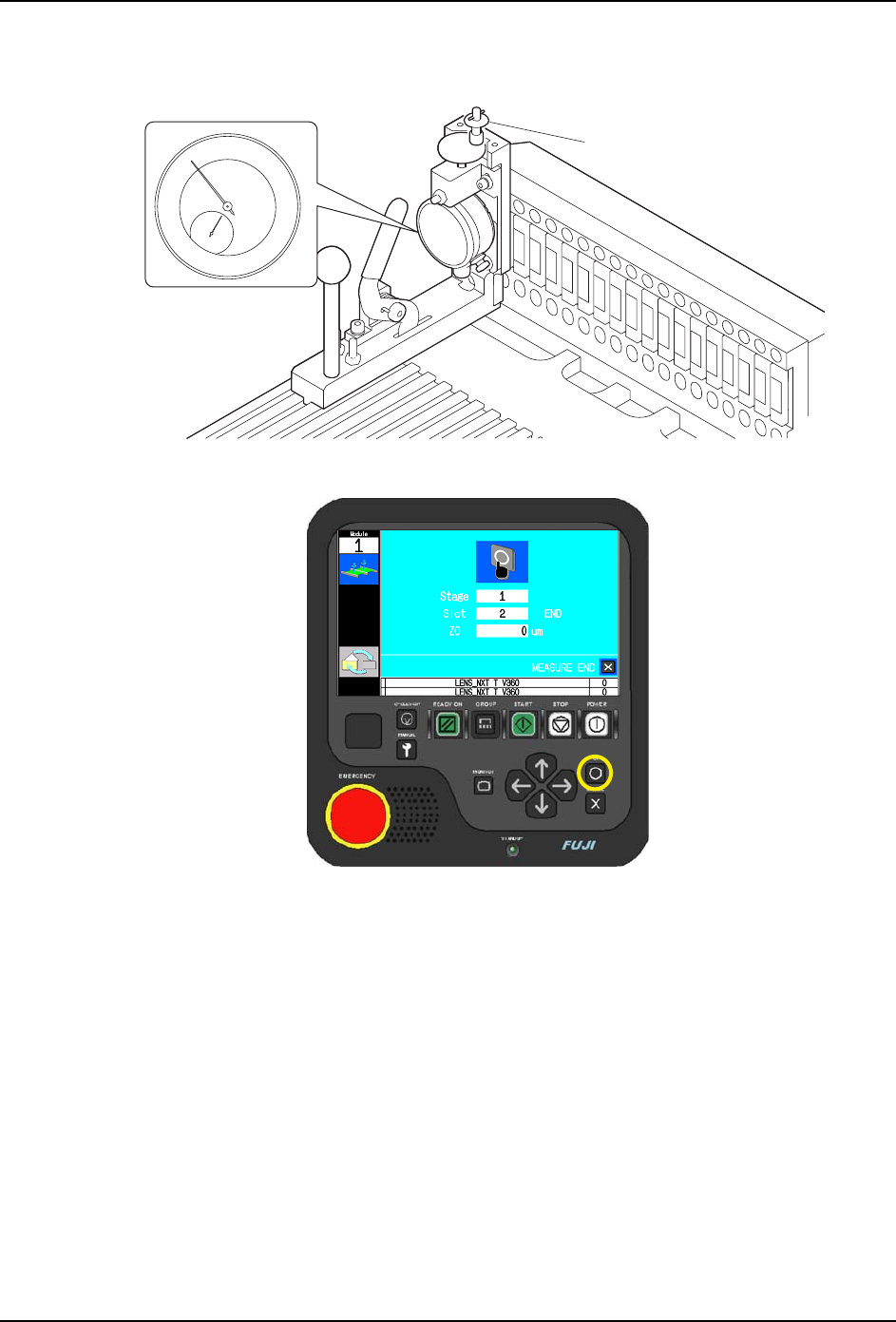

8. 确认治具吸嘴下降后，记录测定料站倾斜治具的刻度。因为测定值要输入到后面的附加
软件中，请正确记录包含 + 方向，- 方向的数值。
9. 在操作画面上，显示出测定结束的向导。请按下 OK 按键。治具吸嘴上升。
备注 )测定吸取高度的治具不够时，请暂时拆除，在下一个料站上重新安装。
10.在其他的料站上进行测定。在画面上显示出开始测定的向导画面。请反复进行步骤 5 到
步骤 9。
11.测定完全部的料站后，治具吸嘴退回到吸嘴平台，返回到步骤 5 的画面。
12.按下 START 按键后，重新返回到等待开始测定画面。要返回到普通的画面时，请将主电
源开关 OFF 后，重新启动机器。
0
100
20
20
4040
60
60
8080
0
10
2
4
6
8
NXTDPL016Sa
⊏ఈ
NXTBAS184a
MEC-NXTIIc-3.3S 8. 对应各种功能时的准备操作
NXT IIc 机械手册 579

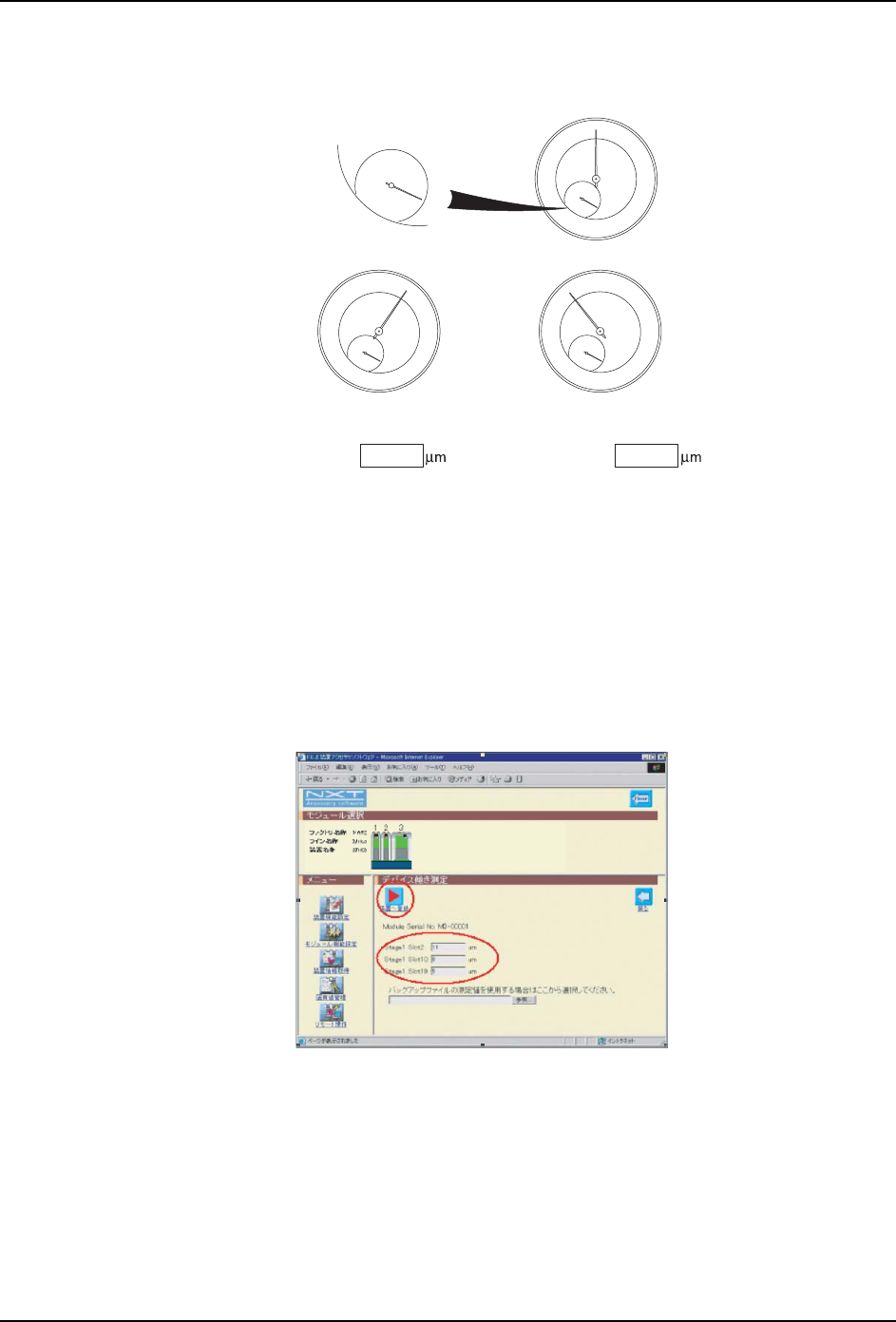

测定治具的刻度的看法
以刻度的 「0」为原点 , 正面右侧为 + 方向 , 左面为 - 方向。
吸取高度测定值的注册
将在各个料站上测定的吸取高度注册到 NXT 机器上。
备注 )在此说明关于软件的操作方法，请参考「NXT 附加软件操作手册」（在线手册）的「料
站倾斜测定」一项。
1. 在附加软件的机器设定画面上，在进行测定的模组上显示出装载的机器。
2. 请选择测定的模组，单击 「固有值信息」。
3. 请单击 「测定料站倾斜」。
4. 在输入画面上，请输入各个料站的测定值。
注意 )输入时，请不要搞错测定值的 「+，-」。
5. 请单击 「对机器注册」。显示出确认注册的信息后，按下 「OK」按键后传输数据。传输
后显示出确认是否从服务器服务器将文件下载的对话框。执行此项后，备份数据。
6. 单击 「OK」按键。在显示的对话框上指定文件的保存处。单击 「保存」后数据被下载，
文件保存在 PC 中。请不要忘记该文件的备份处理。请不要忘记进行该项的备份处理。
文件名为 「模组串行号 No_dev.dat」。
NXTDPL017Sa
0
100
20
20
4040
60
60
8080
0
10
2
4
6
8
0
100
2020
4040
60
60
8080
Stage1 Slot2 20 Stage1 Slot2 -20
0
100
20
20
4040
60
60
8080
0
10
2
4
6
8
0
10
2
4
6
8
0
10
2
4
6
8
ޚؐᰃ
⌟ᅮؐᰃ ⌟ᅮؐᰃ
NXTDPL018a
