8. 对应各种功能时的准备操作 MEC-NXTIIc-3.3S
534 NXT IIc 机械手册
8.4.3 料盘单元 -LTC 安装时的准备作业
1. 如果在料站托架上安装了料带供料器，请用剪刀切断从料带供料器上垂落的表面薄膜，
拆除废料带箱。
2. 请取下料站托架。( 详细参照 「4.4 料站托架的拆除 / 安装 )」
3. 请拆除废料带箱下的盖板。

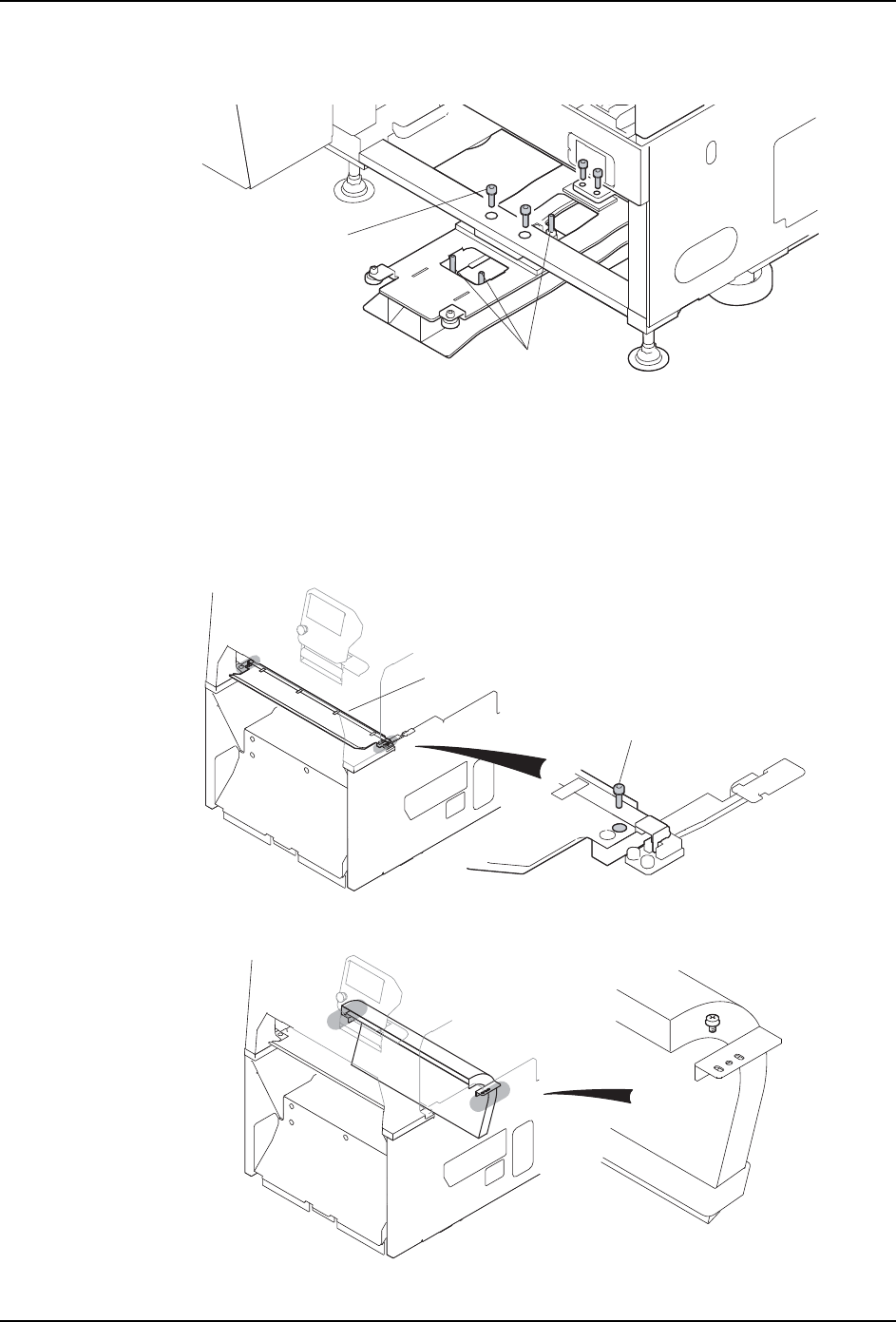

01MEC-0997S
ᑳ᭭ᏺㆅ
կ఼᭭
㸼䴶㭘㝰
01MEC-0998
01MEC-1070S
Ⲫᵓ
MEC-NXTIIc-3.3S 8. 对应各种功能时的准备操作
NXT IIc 机械手册 535
4. 安装有 PCU 导轨时，不能安装料盘单元 -LTC。请取下螺栓，放松调整高度的螺栓，拆除
PCU 导轨。
5. 请拉出模组。
a. 请拉出模组。( 参照 「4.1 模组的拉出 / 插入 )」
b. 请将主开关 OFF。
c. 请在线性马达的轴变为常温之后，设置保护盖罩。
6. 请取下料站盖板。
7. 请取下固定螺丝、拆除标准废料带输送槽。
01MEC-1005S
㶎ᷧ
䇗ᭈ催ᑺ⫼㶎ᷧ
Ⲫᵓ
㶎ᷧ
01MEC-0999S
01MEC-1000a
