8.6.2 操作一览表
在下表中显示安装的操作步骤一览表。
从标准模组切换为 V-Advance 模组的步骤
*1: 请仅仅在将料卷盘下降的状态下的 W08b/W08c 供料器安装到料站托架的料槽 20 上的时
候，拆除防滑块。除此以外的时候，不要进行该操作。
顺序 步骤
准备 1 确认模组相机固有值的测定状态
标准元件的拆卸 2 料盘托架的拆卸
3 料盘托架的转臂安装位置的变更
4 模组的拉出和操作的准备
5 拆除料站盖板
6 供料器安装部的盖板拆卸
7 盖板料带滑槽的拆卸
8 废料带处理单元刷子的拆除
9 吸嘴置放台、吸嘴更换器、清扫刷单元平台型 ( 选项 ) 的拆
卸
10 元件相机的拆卸
11 元件排出箱和相机平板的拆除
12 防滑块的拆卸 *1
13 Y 轴停止块的拆卸
V-Advance 对应
元件的安装
14 V-Advance Y 轴停止块的安装
15 V-Advance 盖板、V-Advance 吸嘴更换器 ASSY、置放台类型
清扫刷单元(选项)安装
16 V-Advance 废料带输送槽的安装
17 V-Advance 吸嘴置放台的安装
18 料站基座前进
19 V-Advance 料站盖板的安装
20 模组的插入和料站托架安装准备
21 V-Advance 料站托架的安装
测定固有值 22 测定料站倾斜度
MEC-NXTIIc-3.3S 8. 对应各种功能时的准备操作
NXT IIc 机械手册 549
从 V-Advance 模组向标准模组的变更步骤
*2: 没取下防滑块的时候，无需该作业。
*3: 请把刷子从对应 V-Advance 模组更换为标准模组，安装新的刷子。
顺序 步骤
V-Advance 对应
元件的卸载
1 V-Advance 料盘托架的拆卸
2 V-Advance 料盘托架的转臂安装位置的变更
3 模组的拉出和操作的准备
4 拆除 V-Advance 料站盖板
5 料站基座后退
6 V-Advance 吸嘴置放台的拆卸
7 V-Advance 废料带输送槽的拆卸
8 V-Advance 盖板、V-Advance 吸嘴更换器 ASSY、置放台类型
清扫刷单元(选项)安装
9 V-AdvanceY 轴停止块的拆卸
标准元件的安装 10 Y 轴停止块的安装
11 防滑块的安装 *2
12 元件排出箱和相机平板的安装
13 元件相机、吸嘴更换台的安装
14 废料带处理单元刷子的安装 *3
15 废料带输送槽的安装
16 吸嘴置放台、清扫刷单元平台型 ( 选项 ) 的安装
17 盖板料带滑槽的安装
18 供料器安装部的盖板安装 *3
19 模组的插入和料盘托架安装准备
20 料站托架的安装
测定固有值 21 测定料站倾斜度
8. 对应各种功能时的准备操作 MEC-NXTIIc-3.3S
550 NXT IIc 机械手册
8.6.3 从标准模组切换为 V-Advance 模组的方法
表示从标准模组向对应 V-Advance 模组的变更方法。
警告
模组刚运转后，请不要直接触摸线性马达的轴和线圈部分。有可能因高温被灼伤。
模组的线性马达有强力的磁性。使用心藏起搏器的用户，请不要接近线性马达的轴或
者线圈部分 （请离开 400mm 以上进行操作）。有可能因为磁力造成心藏起搏器的误动。
注意
将 XY 机械手用手进行移动时，请抓住框架部分。抓住贴装工作头主体或者手柄时，请
不要对工作头施加压力。
请不要压住 X 轴的齿轮盖罩。因为齿轮盖罩有可能变形。
在模组的线性马达附近操作时 (55mm 以内 )，不要使用通常的金属工具，请使用非磁性
的工具。
在模组的线性马达附近 (55mm 以内 )，请不要将磁卡、手表、精密仪器等靠近。有可能
因磁力而产生故障。
在进行工作头更换和维修保养操作时，请注意不要将物品碰到线性马达上 , 会造成损
伤，如果在线性标尺上发生了伤痕或者错误时 , 有可能不能生产。那时，有必要更换
线性马达。

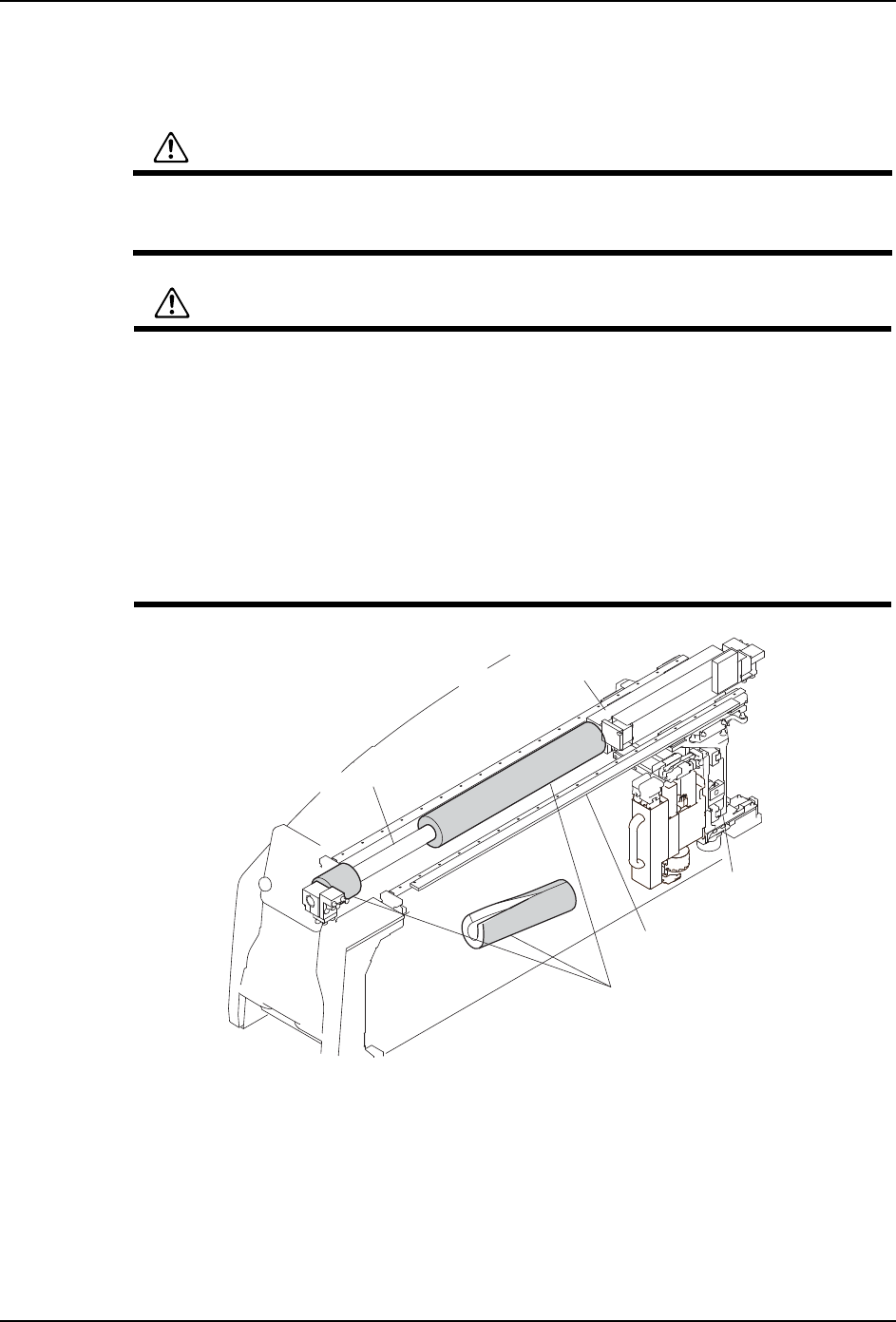

㒓ᗻᷛሎ
01MEC-0905Sa
Ḛᶊ
ֱᡸ༫
㒓ᗻ偀䖒㒓䚼ߚ
㒓ᗻ偀䖒䕈
