2.2.16 料盘单元 -LTC

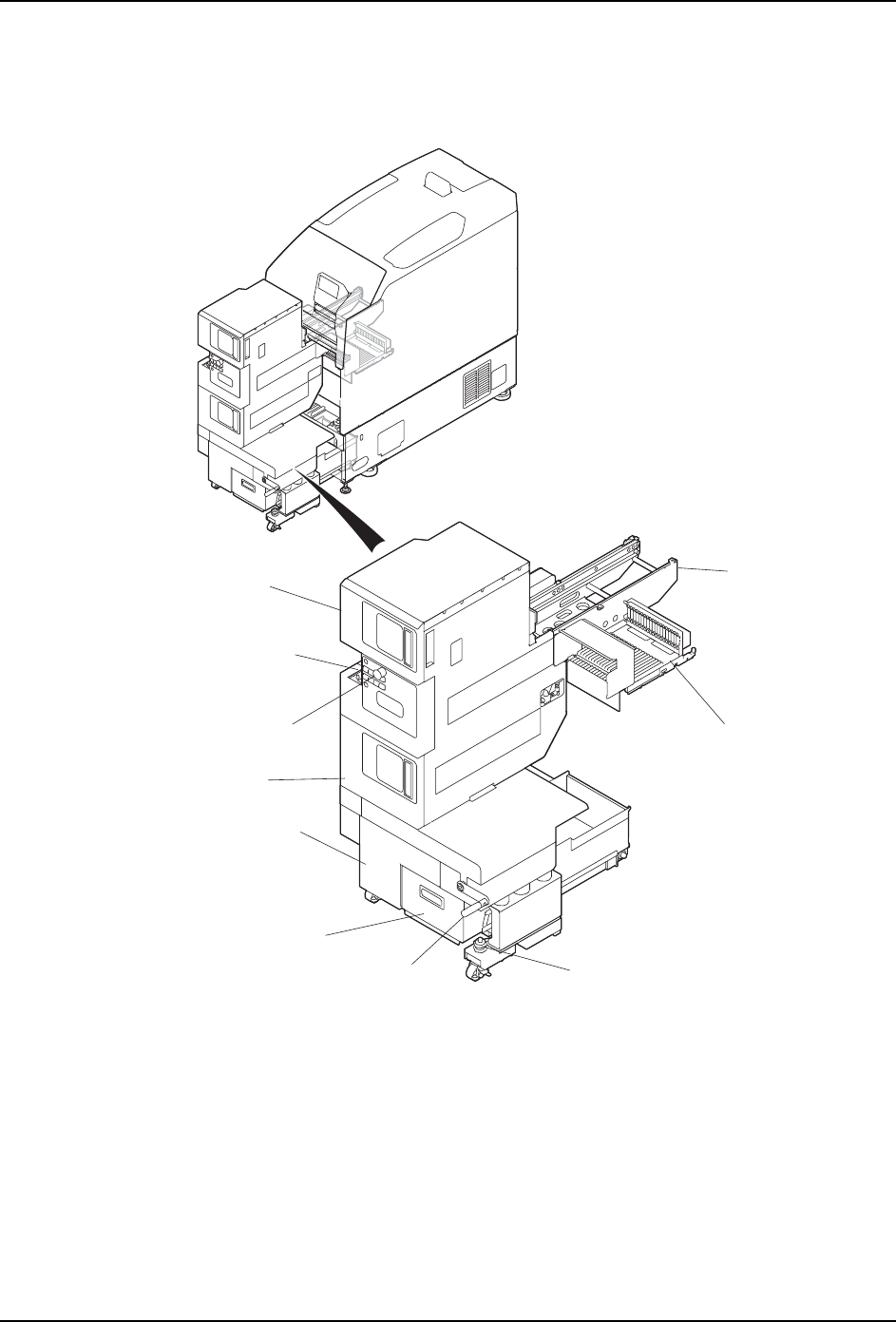

料盘单元 -LTC 是料盘元件的供应装置，搭载在 M6-2c 模组上使用。不仅是料盘，还可以搭
载最大 19 个 （附带 7-inch 料卷盘的 8mm 供料器的时候）供料器。与料站托架替换使用。
01MEC-1144Sa
կ఼᭭᭭キৄ
ᨛᶘ
䇗ᭈ㶎ϱ
ᑳ᭭ᏺㆅ
㋻ᗹذℶᣝ䪂
ᕔ㞖
ࠊㆅ
Ϟ䚼䮼
ϟ䚼䮼
ܗӊᥦߎ䔼䘧
MEC-NXTIIc-3.3S 2. 机器构成和功能说明
NXT IIc 机械手册 43
关于料盘单元 -LTC 的注意事项
a. 如果机器 （NXT-2、NXT-2c) 不同，料盘单元 -LTC 的零部件也会有所不同。因此不
要将现有机器上的料盘单元 -LTC 用于其他机器。
备注 )如果准备将现有机器上的料盘单元 -LTC 用于其他机器，请先和本公司或本公司代理店
取得联系。

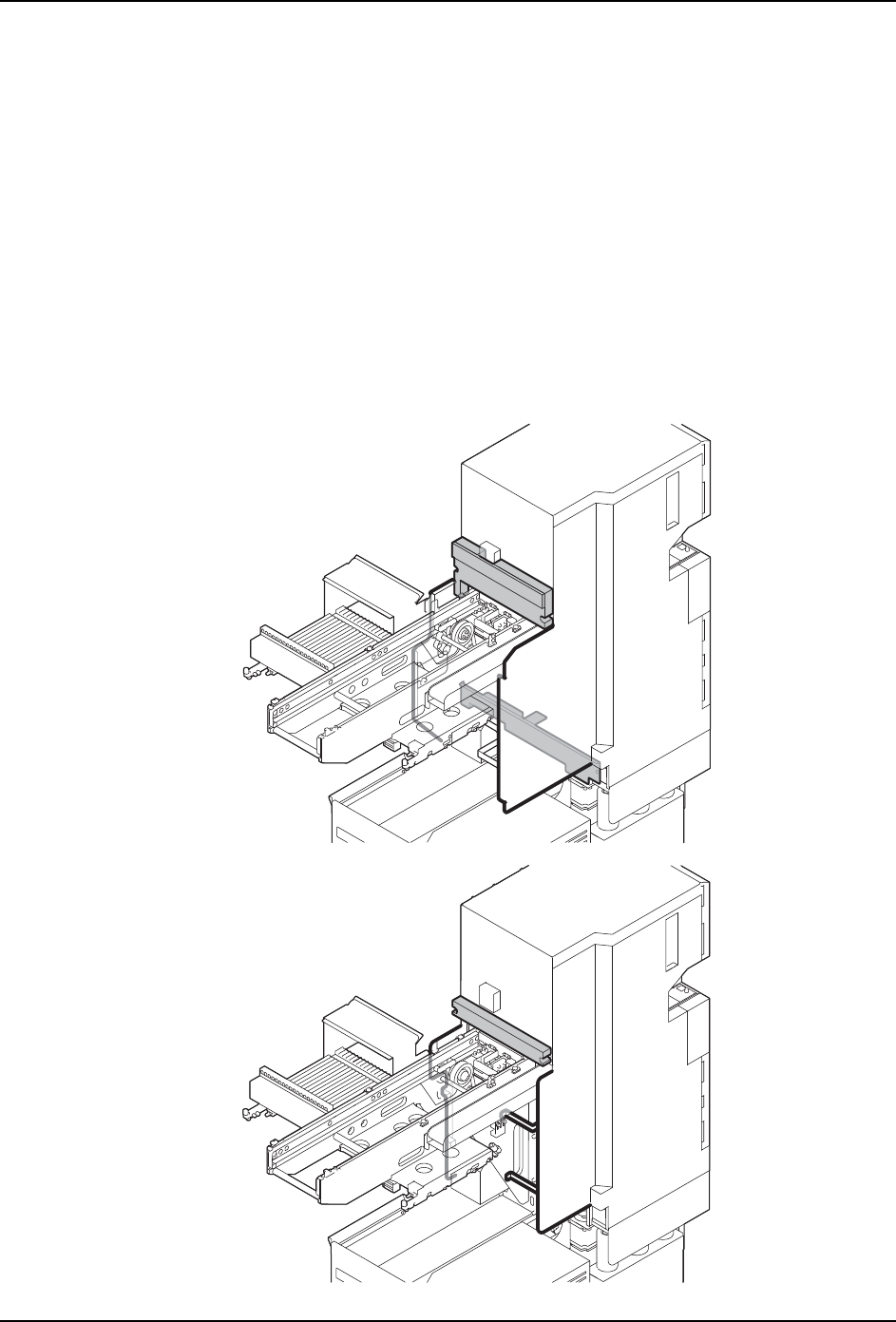

b. 料盘单元 -LTC 的盖板有大小不同的 2 种类型。请参考下图确认使用料盘单元 -LTC
的类型。各种类型可以使用的装置如下所示。
·对应 NXT-2c 类型：NXT、NXT-2、NXT-2c
·未对应 NXT-2c 类型：NXT、NXT-2
在 NXT-2c 上，请使用对应 NXT-2c 类型的料盘单元 -LTC。
注意 )在 NXT-2c 上使用未对应 NXT-2c 类型的料盘单元 -LTC 时，因为可以把手放入料盘单元
-LTC 驱动部的间隙中，所以有受伤的可能。
01MEC-1205J
ᇍᑨ1;7F㉏ൟ
ᇍᑨ1;7F㉏ൟ
2. 机器构成和功能说明 MEC-NXTIIc-3.3S
44 NXT IIc 机械手册
2.2.17 料盘单元 -M

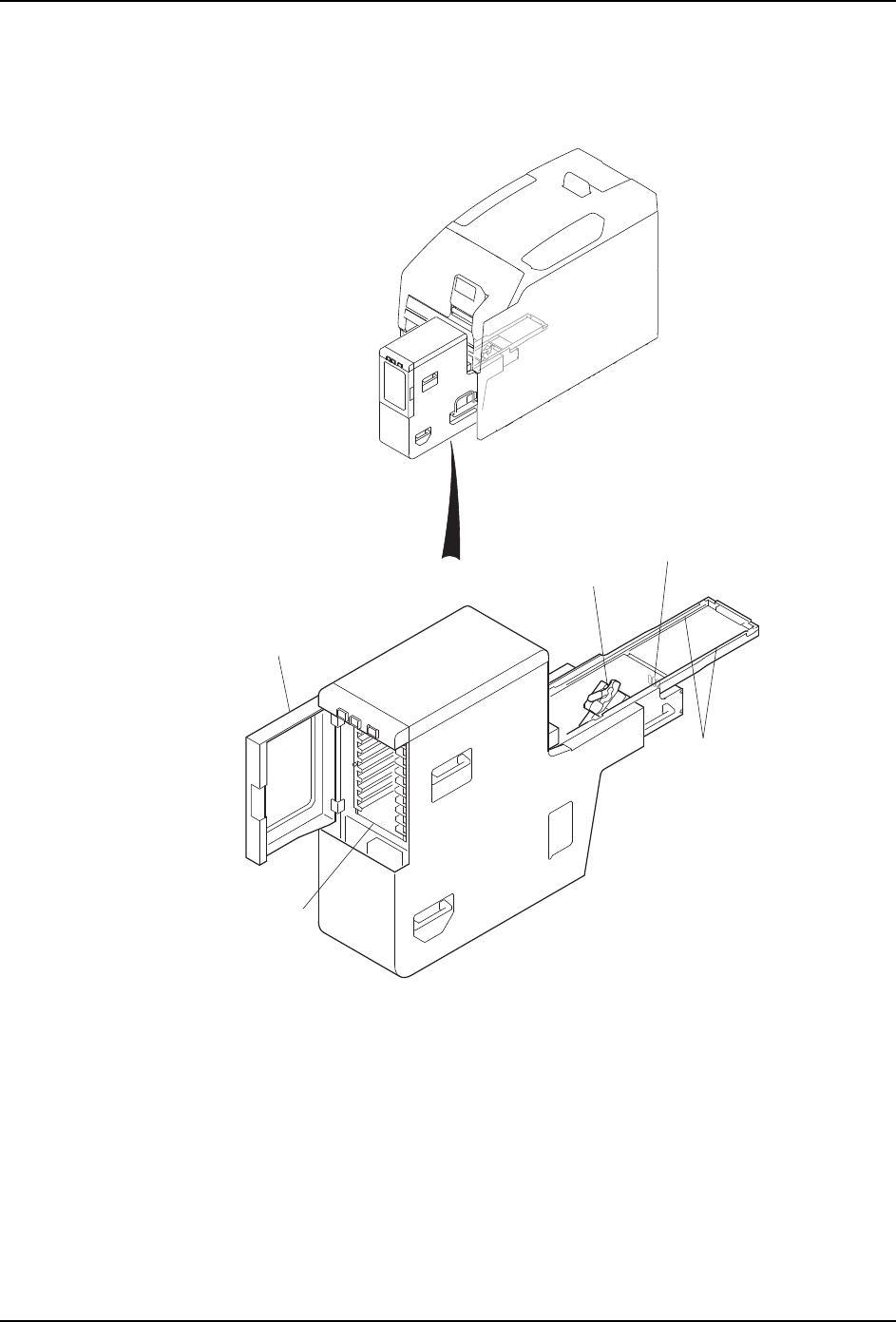

料盘单元 -M 是料盘元件的供应装置，搭载在 M6-2c 料站托架上使用。1 台托架上可以搭载 2
台料盘单元 -M，第 1 台配置在料槽 No.35 上、第 2 台配置在料槽 No.10 上。
䗮ֵᦦᑻ
ᕔ㞖ᨀ䖤䔼䘧
།㋻ᶘ
ℷ䴶䮼
ᣖ䩽
01MEC-0991S
