2. 机器构成和功能说明 MEC-NXTIIc-3.3S 36 NXT IIc 机械手册 2.2.11 废料带处理单元的构成部分 废料带处理单元是将吸取元件后 的废料带零碎切断的单元。 备注 )插图是 M3-2c 用。在 M6-2c 用上 , 虽然单元的宽度不同，但是构成相同。 01MEC-0682Sb 䕧䗕ῑ ぎ⇨≑㔌 /0ᇐ䔼 /0ᇐ䔼 ߛߔ
MEC-NXTIIc-3.3S 2. 机器构成和功能说明
NXT IIc 机械手册 35

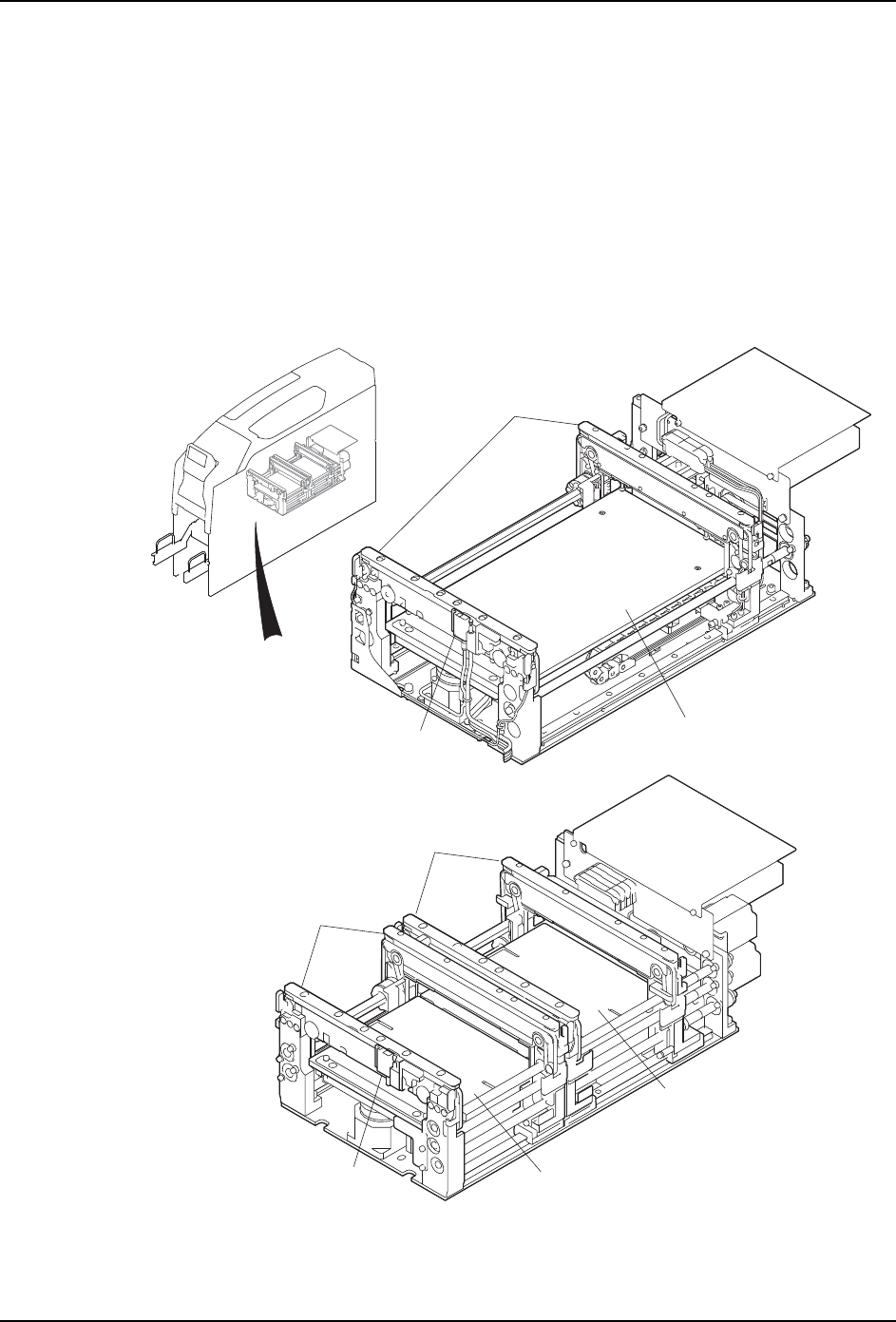

2.2.10 电路板搬运轨道
搬运轨道是从前道工序取入电路板、向后道工序排出完成的电路板的单元。搭载了混合校正
单元。
单搬运轨道
在单搬运轨道上有 1 条通道，搬运轨道的宽度可对应生产的电路板进行自动调整。配备有马
达驱动的夹紧装置。
双搬运轨道
在双搬运轨道上有 2 条通道，搬运轨道的宽度可对应生产的电路板进行自动调整。各自配备
有的马达驱动的夹紧装置。
备注 )插图是 M3-2c 用。在 M6-2c 用上 , 虽然单元的宽度不同，但是构成相同。
01MEC-0993S
ᨀ䖤䔼䘧˄䗮䘧˅
ӑᵓ˄䗮䘧˅
⏋ড়ൟ㕂ᬒৄ
ᨀ䖤䔼䘧˄䗮䘧˅
ӑᵓ˄䗮䘧˅
ӑᵓ
⏋ড়ൟ㕂ᬒৄ
ᨀ䖤䔼䘧
2. 机器构成和功能说明 MEC-NXTIIc-3.3S
36 NXT IIc 机械手册

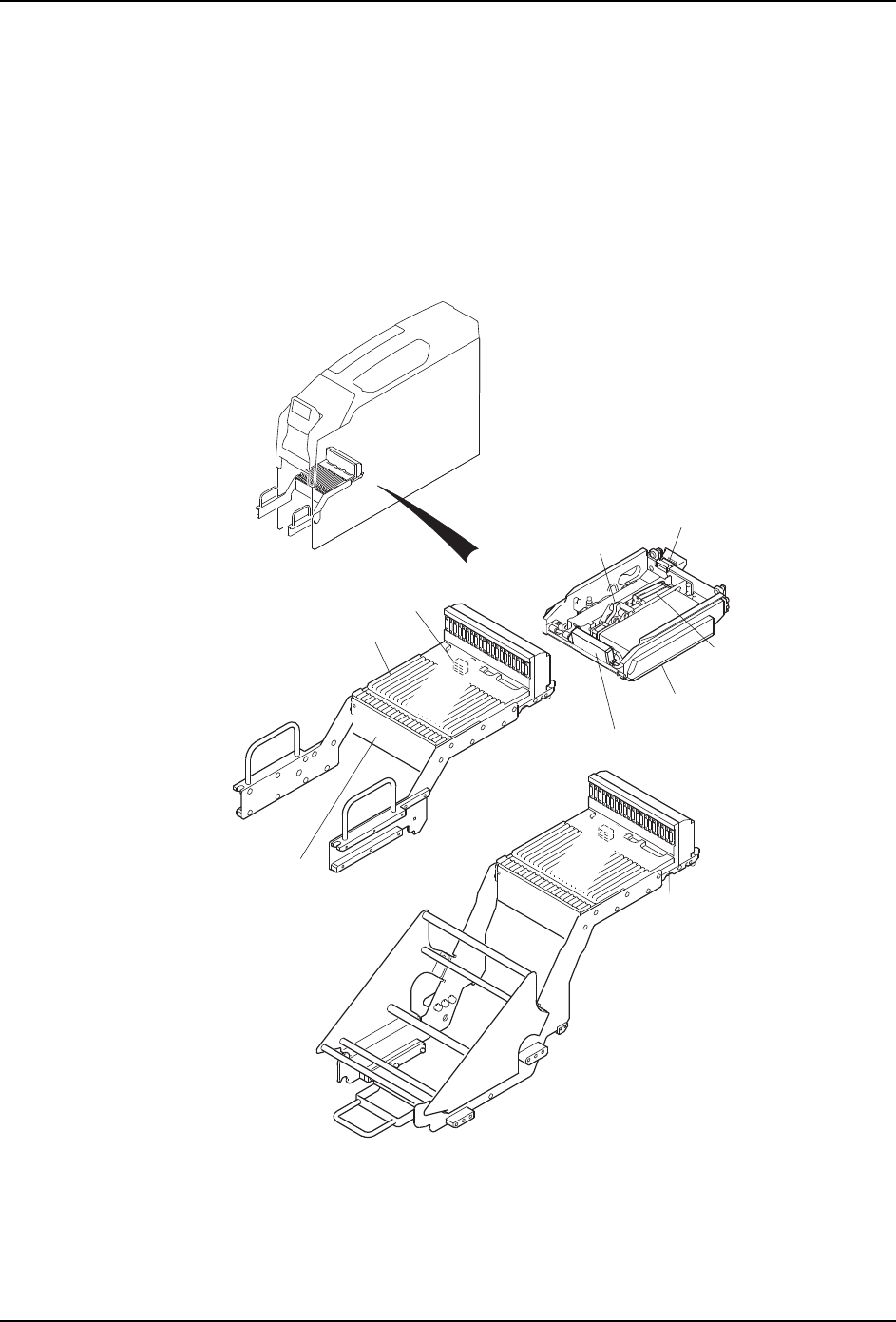

2.2.11 废料带处理单元的构成部分
废料带处理单元是将吸取元件后的废料带零碎切断的单元。
备注 )插图是 M3-2c 用。在 M6-2c 用上 , 虽然单元的宽度不同，但是构成相同。
01MEC-0682Sb
䕧䗕ῑ
ぎ⇨≑㔌
/0ᇐ䔼
/0ᇐ䔼
ߛߔ
MEC-NXTIIc-3.3S 2. 机器构成和功能说明
NXT IIc 机械手册 37

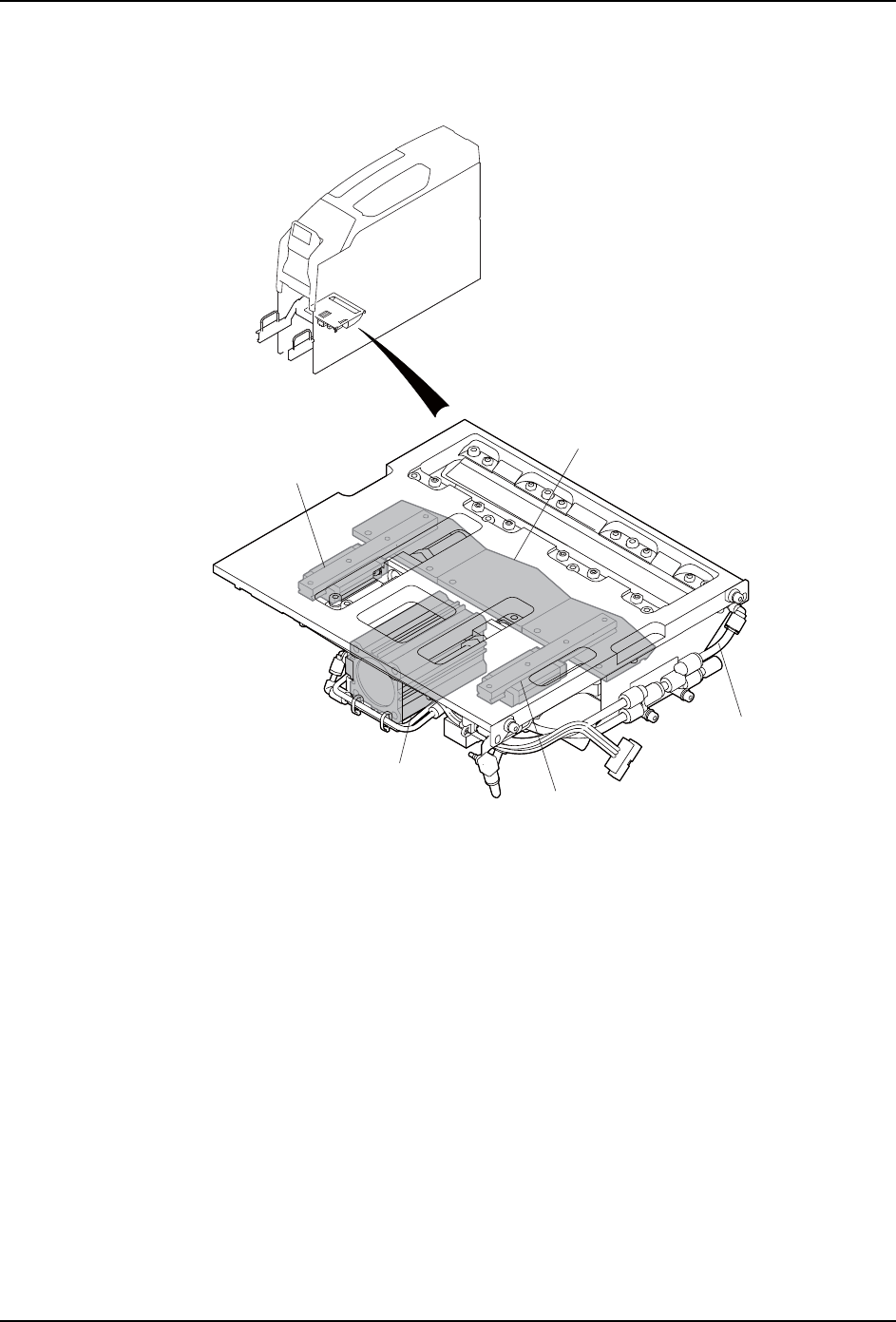

2.2.12 料站基座
料站基座设置在模组内的单元，是固定料站托架、料盘单元 -LT 等元件供应单元的单元。
2.2.13 料站托架
在供料托架上搭载有智能供料器、单管装供料器、料盘单元 -M 等。使用 PCU-2c，可以在搭
载供料器的状态下将料站托架进行一次性更换。根据模组的类型使用的供料托架不同，用于
M3-2c 模组的托架上可搭载 20 个供料器，用于 M6-2c 模组的托架上可搭载 45 个供料器 ( 均
为附带 7-inch 料卷盘的 8mm 供料器的时候 )。也可装载料斗型托架 （选项）。变更正面盖
板后，可以装备 NXT-2c 用料站托架。
备注 )插图是 M3-2c 用。在 M6-2c 用上 , 虽然单元的宽度不同，但是构成相同。
01MEC-0679S
䋳⾏ᄤথ⫳఼
ℷ䴶Ⲫᵓ
ᠬᶊᑻ
կ᭭ᠬᶊ
䖲ᦦᑻ
།ഫ
䖲ᦦᑻ
≑㔌
㧨᭭᭫ൟ㧪
