NPM-TT2 EJM1EC-MB-0 3M-02 3-2 -2 安装方法 定 期 检 查 2 1 提起管子 按 3 秒以上 ( 警报器响的同时，被固定在 主体设备中，信号灯从闪烁 变成亮灯。 ) 安装交换台车 ( 从亮灯变成闪烁，可以把交 换台车固定在主体设备中 ) 3 推回手柄 推回手柄 ※ 设置时，请注意不要夹住 料架用电源电缆。 ※ 推回手柄时，请注意不要夹住料架 用电源电缆。 1 2
NPM-TT2 EJM1EC-MB-03M-02
3-2-1
维修保养篇
3-2

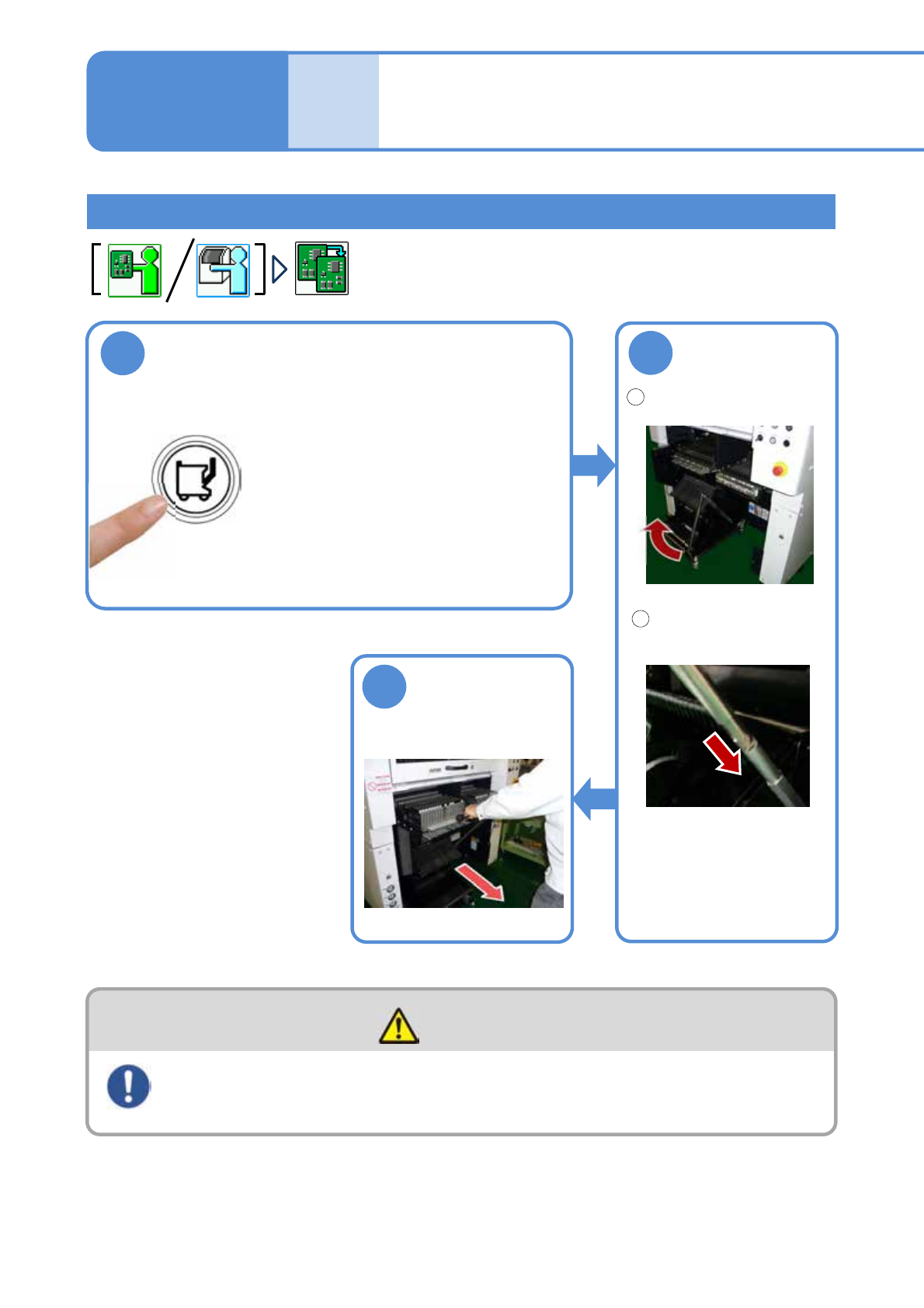

拆卸方法
交换台车的使用方法
(交换台车(选购件))
1
2
按3秒以上
(警报器响的同时，从主体设备可以
拆卸，信号灯从亮灯变成闪烁。)
固定手柄
3
拉出交换台车
1
提起手柄
※由于交换台车向外移动大约100 mm
左右，请注意。
2
压下管子直到不能推入
※提起手柄时，请注意不要夹
住料架用电源电缆。
警告
移动交换台车时，注意周围情况，保持充分的距离进行移动
(交换台车如果撞击他人，可能受伤)
NPM-TT2 EJM1EC-MB-03M-02
3-2-2
安装方法
定
期
检
查
2
1
提起管子
按3秒以上
(警报器响的同时，被固定在
主体设备中，信号灯从闪烁
变成亮灯。)
安装交换台车
(从亮灯变成闪烁，可以把交
换台车固定在主体设备中)
3
推回手柄
推回手柄
※设置时，请注意不要夹住
料架用电源电缆。
※推回手柄时，请注意不要夹住料架用电源电缆。
1
2
NPM-TT2 EJM1EC-MB-03M-02
3-3-1
OFF
SERVO
6
7
1 2 3
4
5
卸下托盘供料器或
者交换台车
●托盘供料器时(→P.14-8)
●交换台车时(→P.3-2)
把X轴往内推
把料架工作台盖往
内推
六角扳手
(3 mm)
拧松料架工作台盖的螺丝
(左右各有1个螺丝)
卸下料架工作台盖
料架盖
料架工作台盖的拆卸方法
维修保养篇
3-3
料架工作台盖的拆卸/安装 1
