NPM- TT2 EJM1EC-MB-05 M-01 维修保养篇 5-2 吸嘴座的清扫 2 (3 吸嘴贴装头 ( 选购件 )) 5-2 -3 6 卸下吸嘴过滤器 吸嘴座 7 mm 扳手 ( 旋转拧松 ) 六角扳手 吸嘴过滤器 吸嘴过滤器 六角扳手 : 从下往上看，按逆时 针方向旋转 清扫吸嘴座 4 清扫吸嘴座的锥形面 吸嘴座 锥形面 5 ●使用棉棒除去油槽部以外的润滑油 。 在油槽内补充润滑油 夹扣 油槽 (1 处 ) ●使用润滑油 :…
NPM-TT2 EJM1EC-MB-05M-01
每
1
4
0
小
时
保
养
定
期
检
查

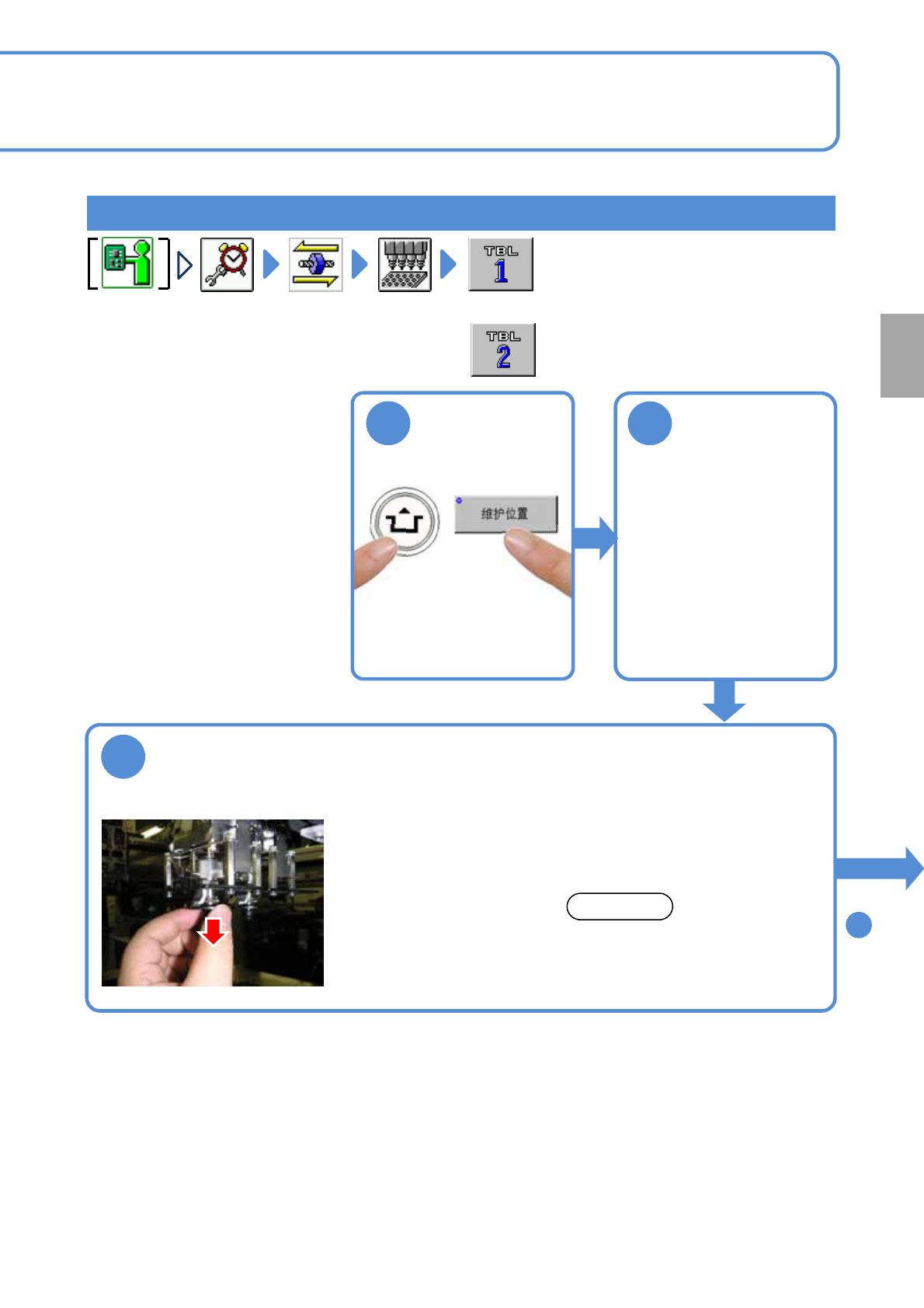

卸下吸嘴
5-2-2
●后侧时
3
卸下吸嘴
●请笔直卸下。如果倾斜，夹具夹扣
可能会破损。
注意
顺序
4
1
2
卸下托盘供料器或
者交换台车
●托盘供料器时(→P.14-8)
●交换台车时(→P.3-2)
●把贴装头移动到容易操作的位置。
●拿住吸嘴反射板的边缘，往下拉。
ACTIVATION
NPM-TT2 EJM1EC-MB-05M-01
维修保养篇
5-2
吸嘴座的清扫 2
(3吸嘴贴装头(选购件))
5-2-3
6
卸下吸嘴过滤器
吸嘴座
7 mm扳手
(旋转拧松)
六角扳手
吸嘴过滤器
吸嘴过滤器
六角扳手:
从下往上看，按逆时
针方向旋转
清扫吸嘴座
4
清扫吸嘴座的锥形面
吸嘴座
锥形面
5
●使用棉棒除去油槽部以外的润滑油。
在油槽内补充润滑油
夹扣
油槽 (1处)
●使用润滑油: Barrierta IEL/V
沾取洗涤剂的棉
棒
NPM-TT2 EJM1EC-MB-05M-01
每
1
4
0
小
时
保
养
定
期
检
查
5-2-4
7
使用气枪除去灰尘
8
安装吸嘴过滤器
7 mm扳手
(旋转拧紧)
●因过滤器很小，请注意不要弄丢过
滤器。
●即使不小心掉下，使其不会掉入设
备请事先把布摊开。
●如果灰尘不易去除，请更换过滤
器。
过滤器型号：N610009394AB
吸嘴座
六角扳手
吸嘴过滤器
吸嘴过滤器
六角扳手:从下往上
看，按逆时针方向旋
转。
9
确认θ方向挡块的方向
吸嘴座
吸嘴
θ方向挡块
●设置时，把θ方向挡块的突起部
位和吸嘴边缘部较窄的沟槽相一
致。设置方向相反时会发生反
弹，降低贴装的精度。
顺序
10
吸嘴过滤器
气枪
(尖端部)
●从插入六角扳手的另一
侧吹气。因过滤器很
小，请注意吹气时不要
弄丢过滤器。
