NPM- TT2 EJM1EC-MB-06M-00 θ 轴皮带的检查 (8 吸嘴贴装头 ( 选购件 )) 对 θ 轴皮带的检查方法进行说明。 使用工具 : 六角扳手 ( 尺寸 : 对边 2.0 mm( 球型 ) 和 2.5 mm ） 所需时间 :2 0 分钟 (1 台贴装头 ) 6-1 1 -1 卸下贴装头 4 安装贴装头 ●拆卸方法 ( → P.11-1) 2 5 ●安装方法 ( → P.11-1) 维修保养篇 6-1 1 1 安装托…
NPM-TT2 EJM1EC-MB-06M-00
6-10-2
(从蓝色变成灰色，真空吸
引结束)
返回顺序
对各pos 进行同样操作
8
5
确认贴装头上没有
设置吸嘴
●有吸嘴时需要卸下。
7
3
4
5

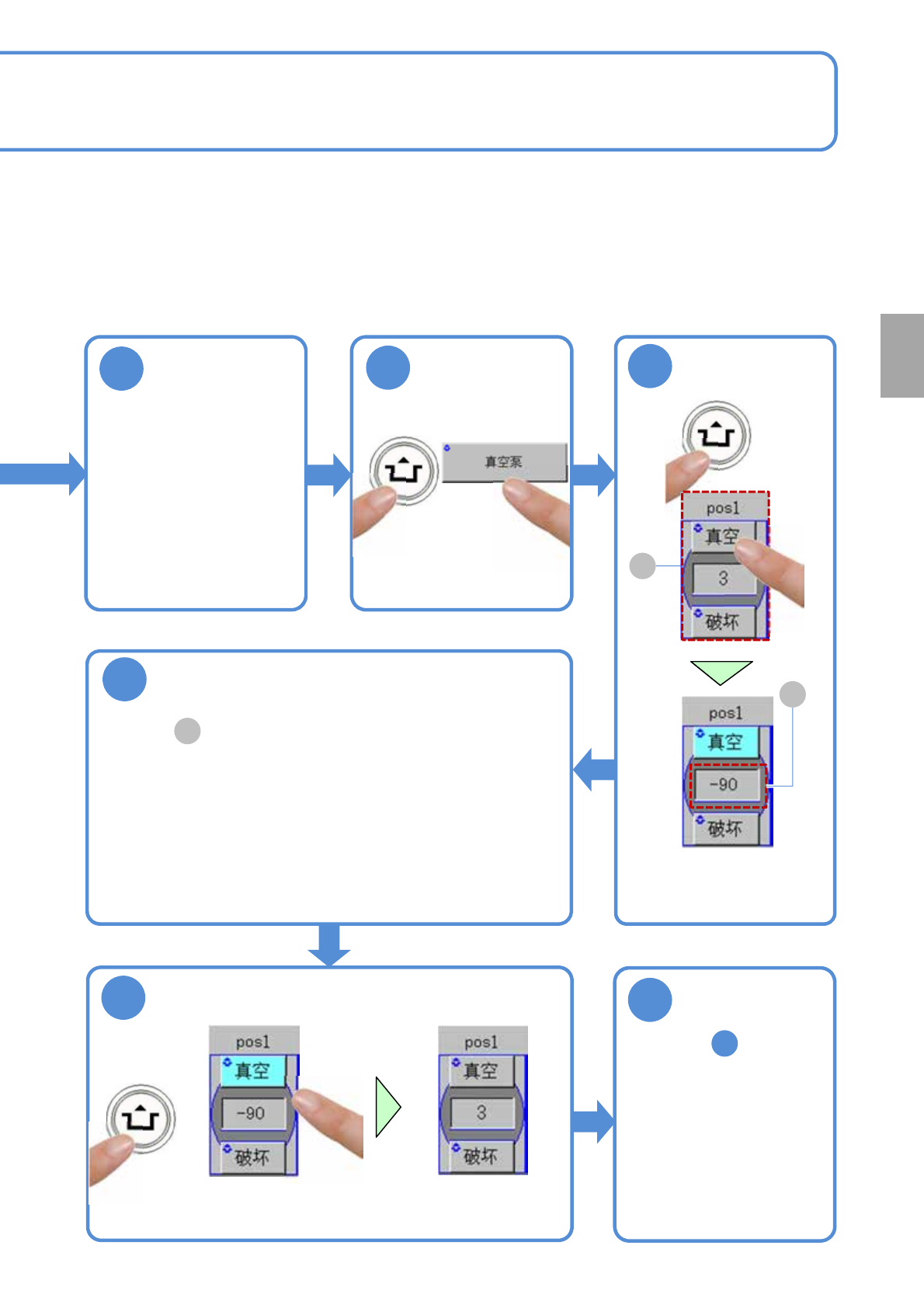

(显示颜色从灰色变成蓝色，
开始真空吸引)
B
6
确认「pos1」的显示必须为规定值
●当显示值不是规定值时，进行以下操作
・确认真空泵的供给压(→P.4-1-1)
・清扫吸嘴座(→P.5-2,7-1)
●显示值仍然不是规定值时，
请与本公司联络。
●规定值: 框的数值在"-85"以下
B
每
5
6
0
小
时
保
养
定
期
检
查
ACTIVATION
ACTIVATION
ACTIVATION
A
NPM-TT2 EJM1EC-MB-06M-00
θ轴皮带的检查
(8吸嘴贴装头 (选购件))
对θ轴皮带的检查方法进行说明。
使用工具:六角扳手(尺寸:对边2.0 mm(球型)和2.5 mm）
所需时间:20分钟(1台贴装头)
6-11-1

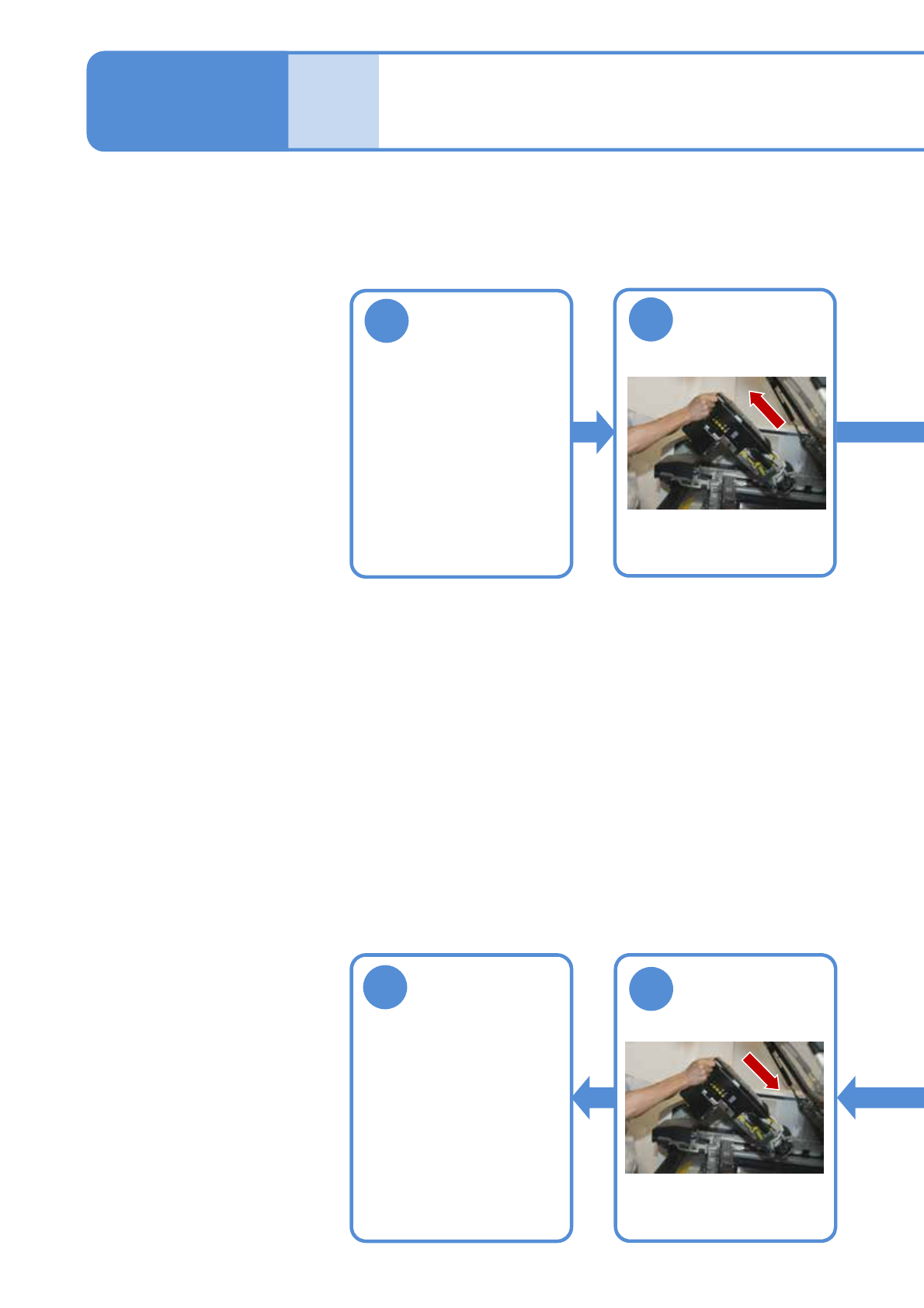

卸下贴装头
4
安装贴装头
●拆卸方法
(→P.11-1)
2
5
●安装方法
(→P.11-1)
维修保养篇
6-11
1
安装托盘供料器或
者交换台车
●托盘供料器时(→P.14-8)
●交换台车时(→P.3-2)
卸下托盘供料器或
者交换台车
●托盘供料器时(→P.14-8)
●交换台车时(→P.3-2)
NPM-TT2 EJM1EC-MB-06M-00
6-11-2
3

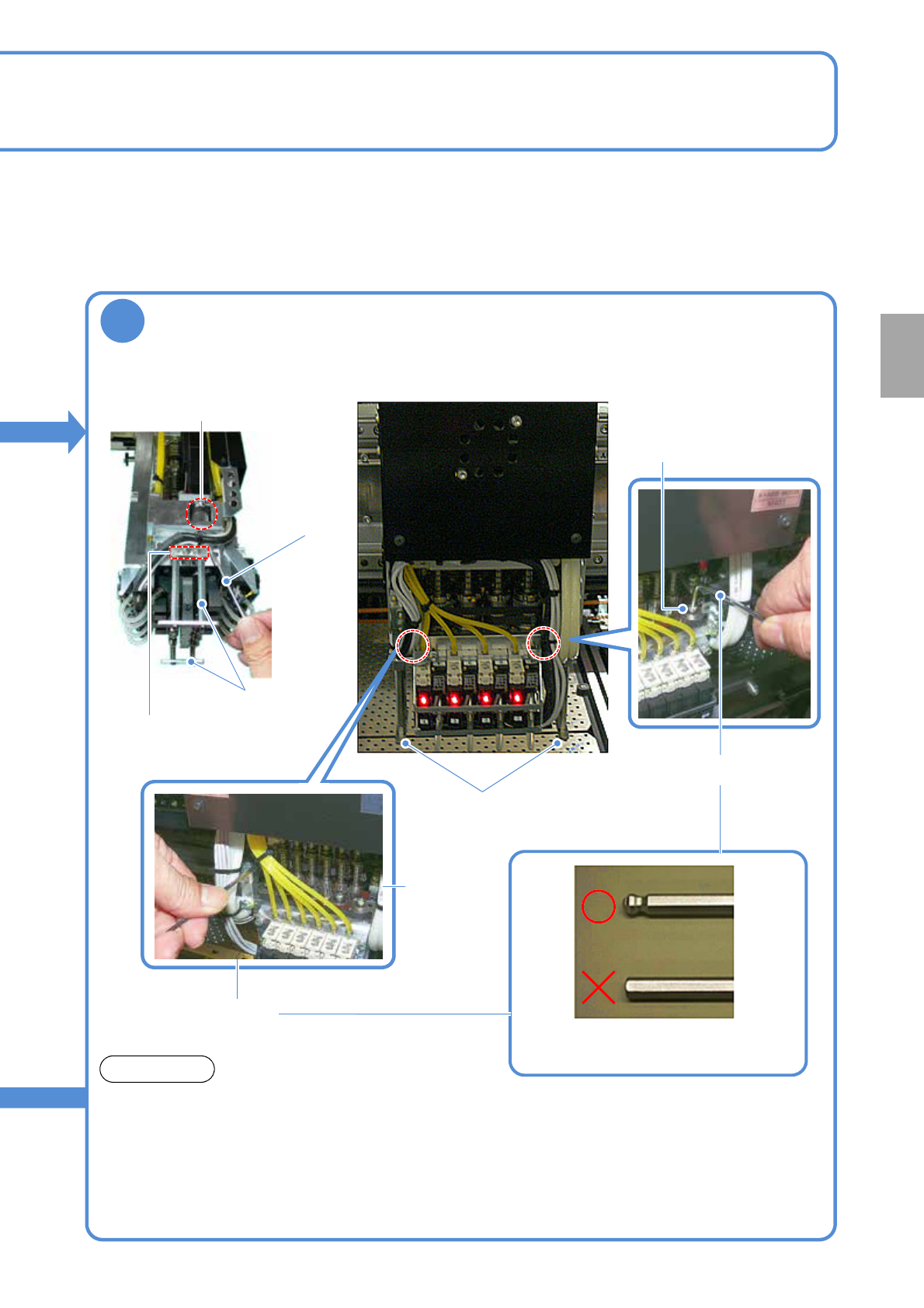

将六角扳手插入贴装头的θ轴滑轮端部，然后旋转10次以上
●请确认扭矩旋转是否顺畅 。
●扭矩旋转不顺时(旋转有时不顺畅、有时顺畅) ，请与本公司联络。
●θ轴马达左右有2处。 2处都请进行检查。
●请卸下吸嘴保护块再进行操作。
*请使用尖端部为球型(照片上侧)的六角
扳手。
■8吸嘴贴装头
θ轴贴装头
六角扳手
注意
卸下螺丝
(左右各2个)
θ轴贴装头
六角扳手
θ轴贴装头
六角扳手
吸嘴保护块
吸嘴保护块
