NPM-TT2 维修保养.pdf - 第277页
NPM- TT2 EJM1EC-MB-12 M-02 2 12-3 -10 3 ① ② ② 4 ① ② ① ① 8 9 前侧盖子 拆下盖子 ●螺丝 (3 个 ) 拆下前侧盖子 卸下 UPS 蓄电池 顺序 拆下螺丝 ●在稍微外向外拉盖子的同时取下。 FA 电脑背面 FA 电脑后方 ①在按下位于盖子上方的按钮的同时 ， 向前拉前侧盖的上部 。 ②向前拉盖子的下方 。 ●请注意不要施加过大压力，否则可 能会导致破损。 ●通过 4 处的钩子 (…
NPM-TT2 EJM1EC-MB-12M-02
FA电脑(LNB)的UPS蓄电池的更换1
6
12-3-9
5
UPS蓄电池的盖子
7
①打开压在连接器上的电线
标签。(2处)
②拆下连接器
连接器
蓄电池的更换 5
维修保养篇
12-3
1
FA电脑的电源置于OFF
●在结束生产时，请将设备的主电源置于OFF 后将LNB 的主电源开关置于OFF。
(→“『LNB』2.1生产开始和结束时的主电源开关的操作方法“)
主电源
置于
●超过蓄电池的寿命继续使用，会导致在停电时，丢失生产信息，或者是容易造成硬盘的损坏。
●螺丝(3个)
拆下UPS蓄电池
的盖子
●螺丝(2个)
拆下UPS蓄电池的连接器
电线标签
使用工具:十字螺丝刀 所需时间:30分钟
FA电脑背面
AC电源
连接器
拆下中央托架
中央托架
FA电脑前面
NPM-TT2 EJM1EC-MB-12M-02
2
12-3-10
3
①
②
②
4
①
②
①
①
8
9
前侧盖子
拆下盖子
●螺丝(3个)
拆下前侧盖子
卸下UPS蓄电池
顺序
拆下螺丝
●在稍微外向外拉盖子的同时取下。
FA电脑背面
FA电脑后方
①在按下位于盖子上方的按钮的同时，
向前拉前侧盖的上部。
②向前拉盖子的下方。
●请注意不要施加过大压力，否则可
能会导致破损。
●通过4处的钩子(位于盖子内
侧)安装盖子。
FA电脑前面
①拆下螺丝。 ●螺丝(6个)
②向后方滑动UPS蓄电池后取下。
NPM-TT2 EJM1EC-MB-12M-02
12-3-11
●螺丝(6个)
9
13
●螺丝(3个)
安装前侧盖子
14
15
安装盖子
●更换的蓄电池：N510069573AA
前侧盖子
蓄电池的更换 6
维修保养篇
12-3

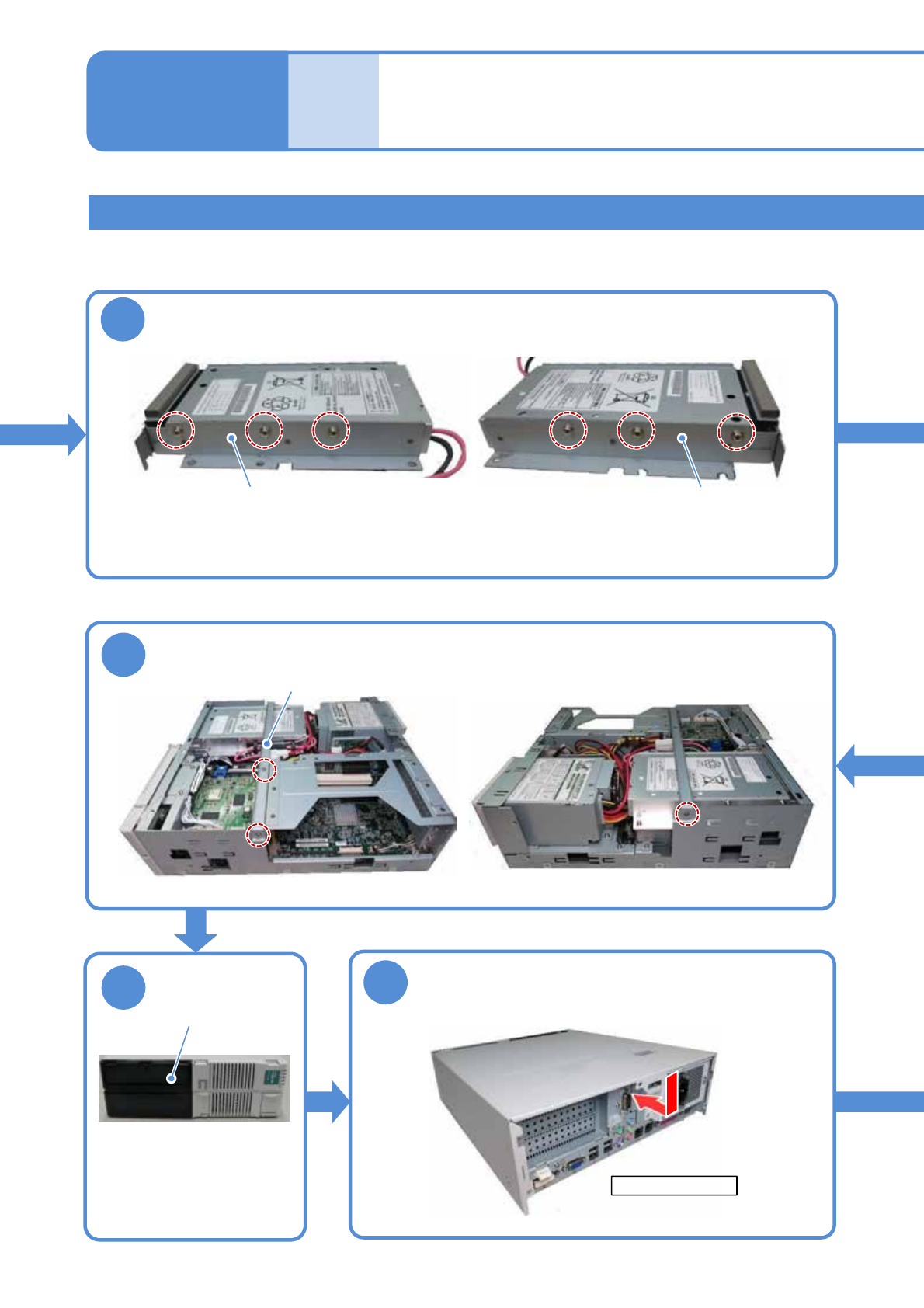

FA电脑(LNB)的UPS蓄电池的更换2
从旧UPS蓄电池上拆下托架(2个)后，安装新的UPS蓄电池
托架 托架
安装中央托架
中央托架
FA电脑背面
●将位于前侧盖下方的2处钩
子插进外壳，然后对准上方
的2处钩子，最后按下盖子
整体。
